TAUBENREUTHER 5-278 Manuel utilisateur

Hier sehen sie den fertig montierten Schneepflugabstützsatz.

Bevor sie mit der Montage beginnen, lesen sie bitte diese Anleitung und das

Benutzerhandbuch des Schneepfluges gut durch.

Achtung:

Bei Fahrten im öffentlichen Straßenverkehr muß die Aufnahme mit einer

Kunststoffabdeckung abgedeckt werden.

Before you start fitting, please read and understand this instruction manual and the owners

manual of the snowplow.

Attention:

The mounting kit must be covered when driving on public roads!

Am Schwimmbad 8

95326 Kulmbach

Tel. 09221 / 95620

Fax 09221 / 956222

e-mail: verkauf@taubenreuther.de

Anbauanleitung: Schneepfluganbausatz Mitsubishi L200 ab2015

AL: 2054-02

Best.Nr.: 5-278

Montagezeit: ca. 300 min.

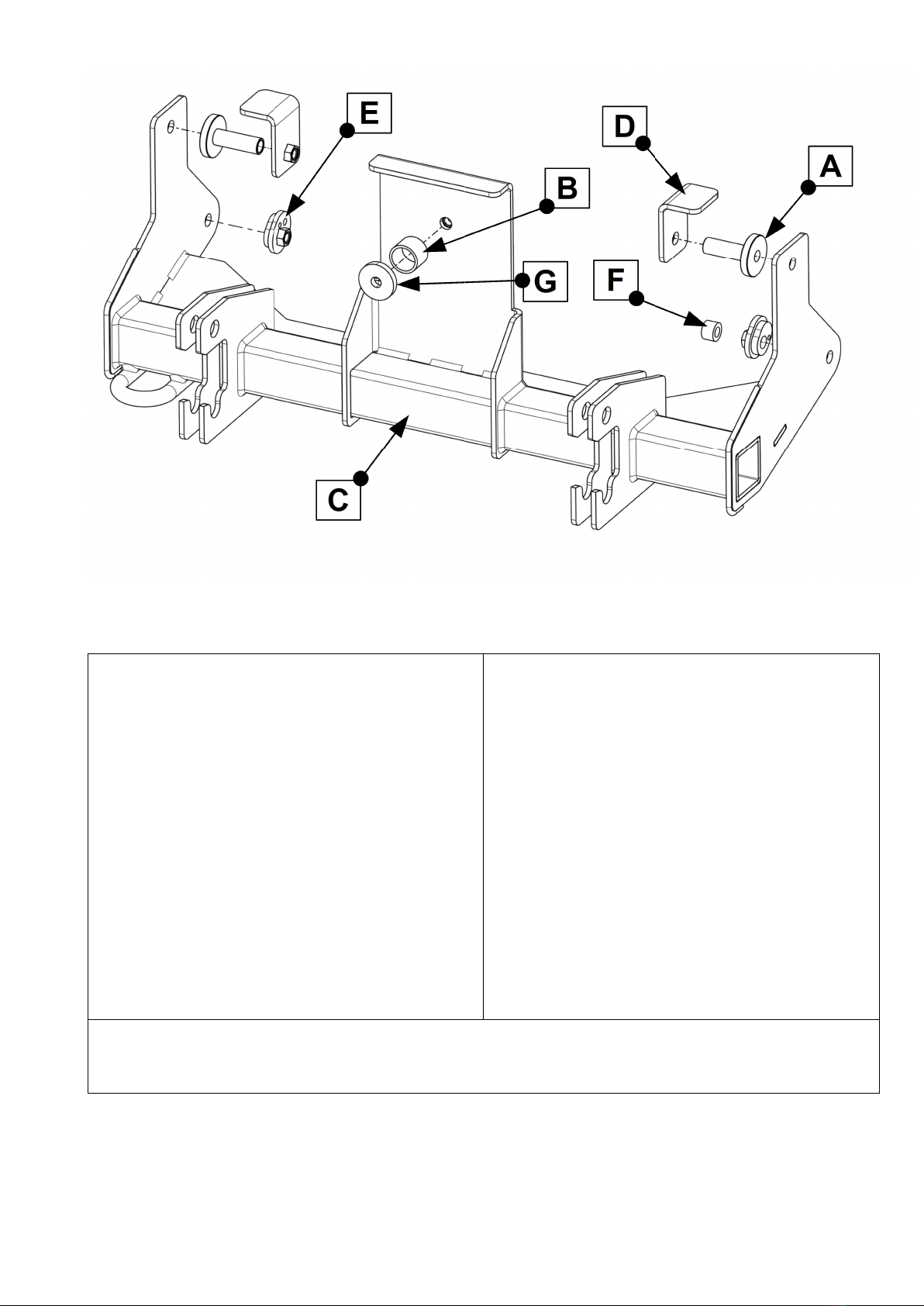

Stückliste

***5-278*** Schraubensatz

1x Distanzstück (A)

1x Hülse (B)

1x Aufnahmetraverse (B)

2x Befestigungswinkel (D)

2x Formstück (E)

1x Distanzhülse (nur ab Bj 2019) (F)

1x Scheibe (G)

1x Anbauanleitung

1x Gutachten

1x Aufkleber Kennzeichnung

(Bitte an einer sichtbaren Stelle

anbringen! TÜV Relevant)

2x Schraube M12 x 110

1x Schraube M12 x 60

2x Schraube M12 x 50

8x Scheibe M12 x 30 x 3

1x Scheibe M12

5x Federring M12

1x Mutter M12

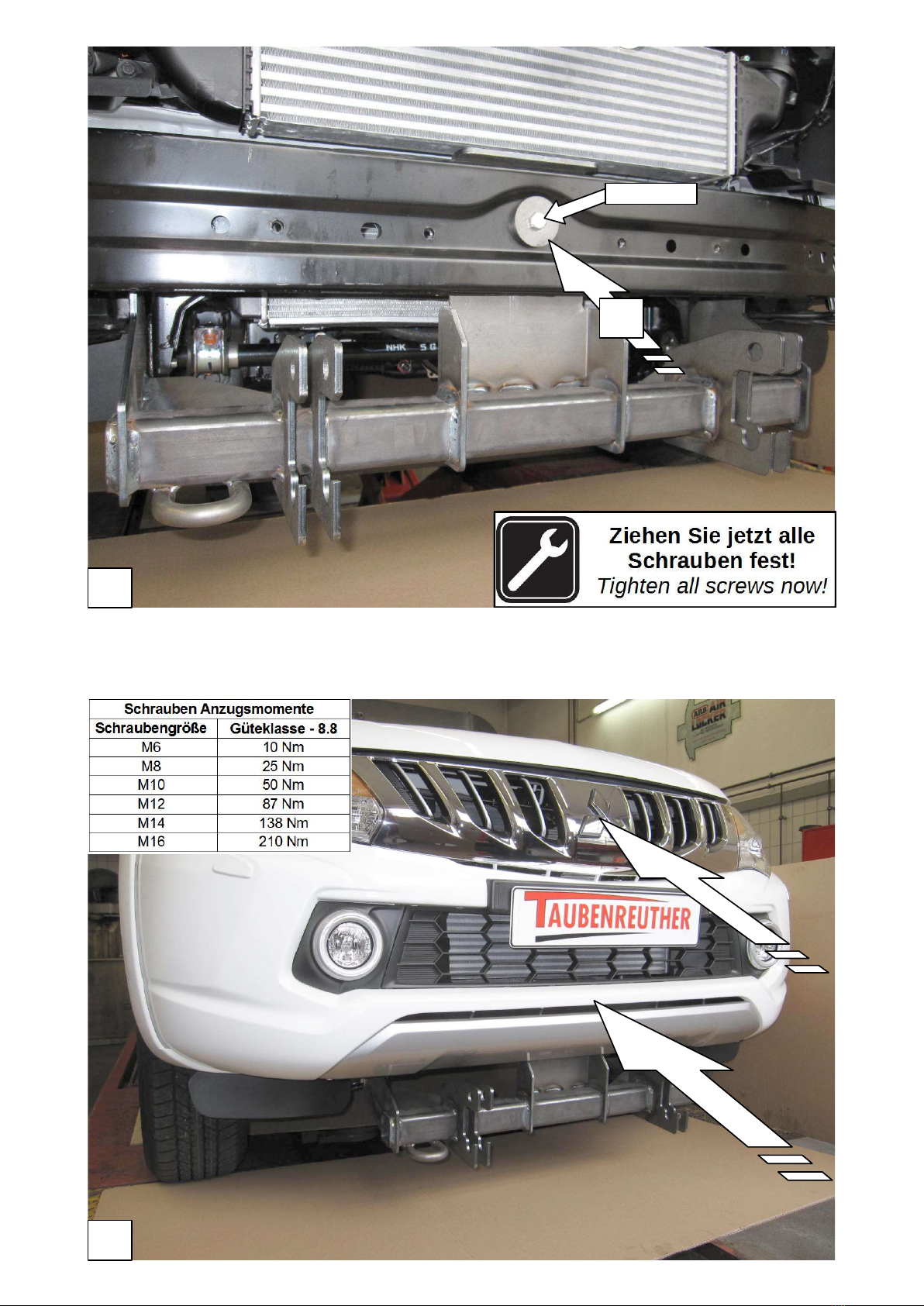

Schrauben Anzugsmomente siehe letzte Seite!

For torque information please see last page!

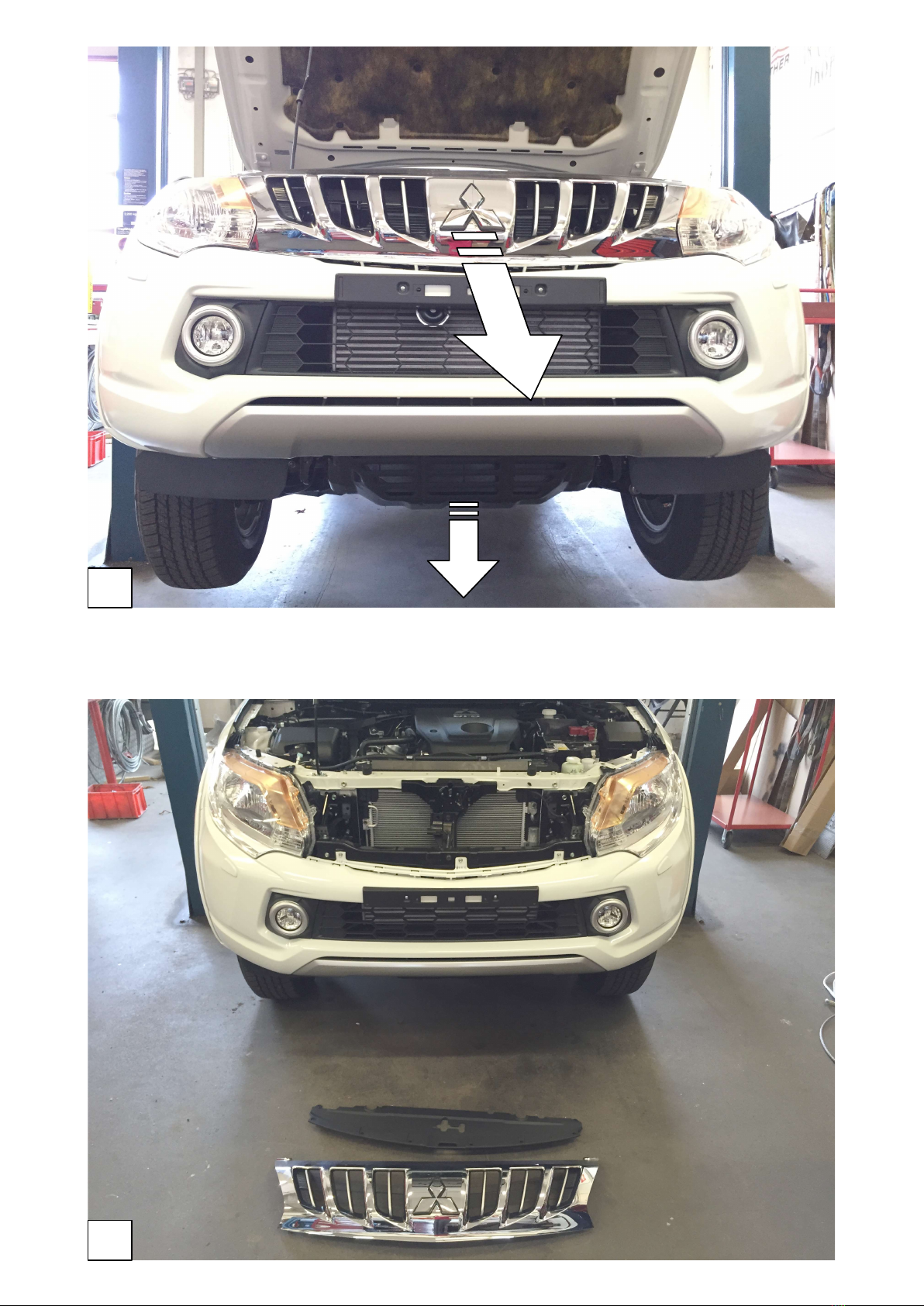

1

2

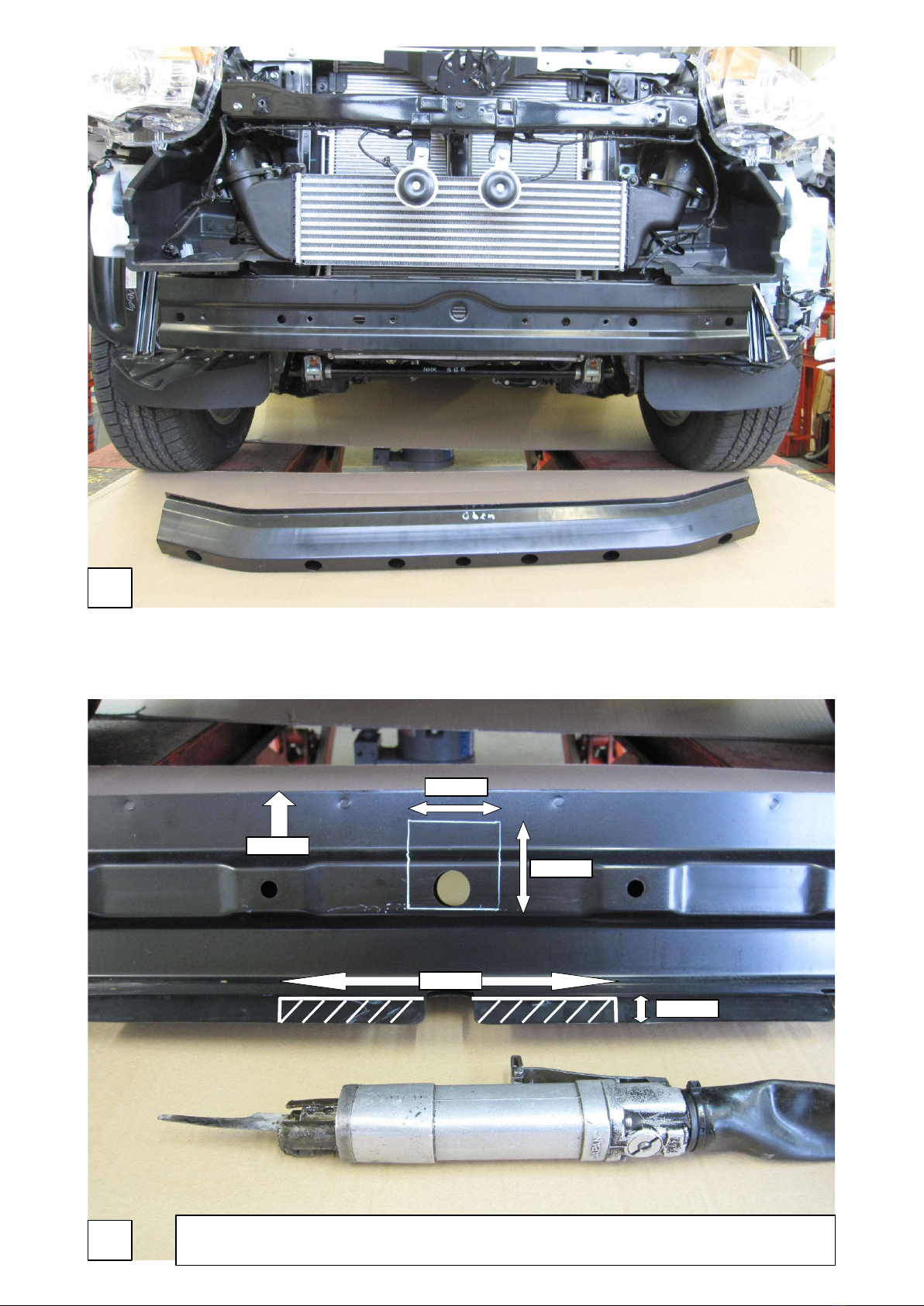

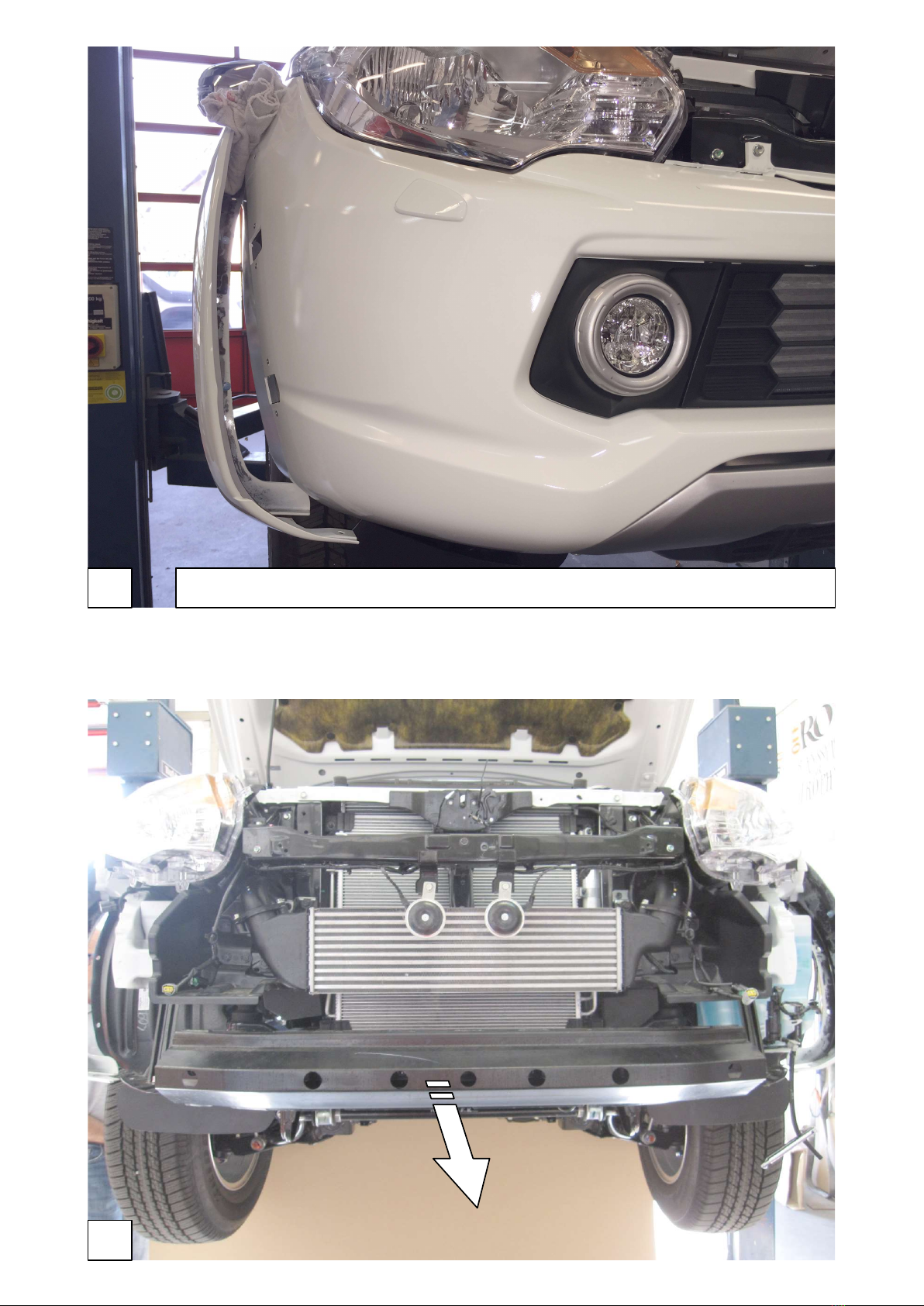

3Stoßfänger entfernen! / Remove the bumper!

4

5

6Ausschneiden und für ausreichend Rostschutz sorgen!

Cut out and ensure adequate rust protection!

220mm

60mm

60mm

15mm

Oben

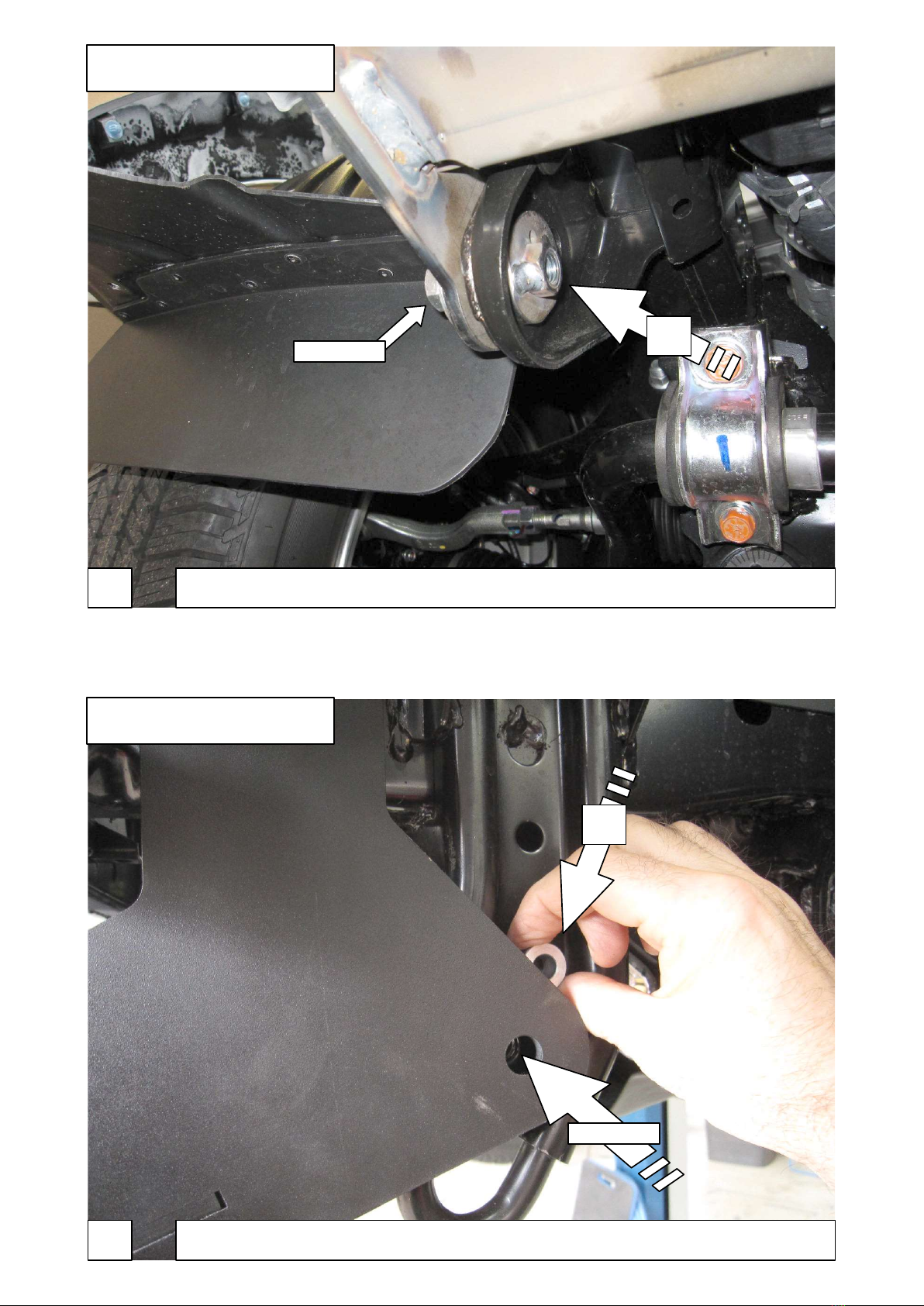

7Das Gleiche an der linken Seite! / The same at the left side!

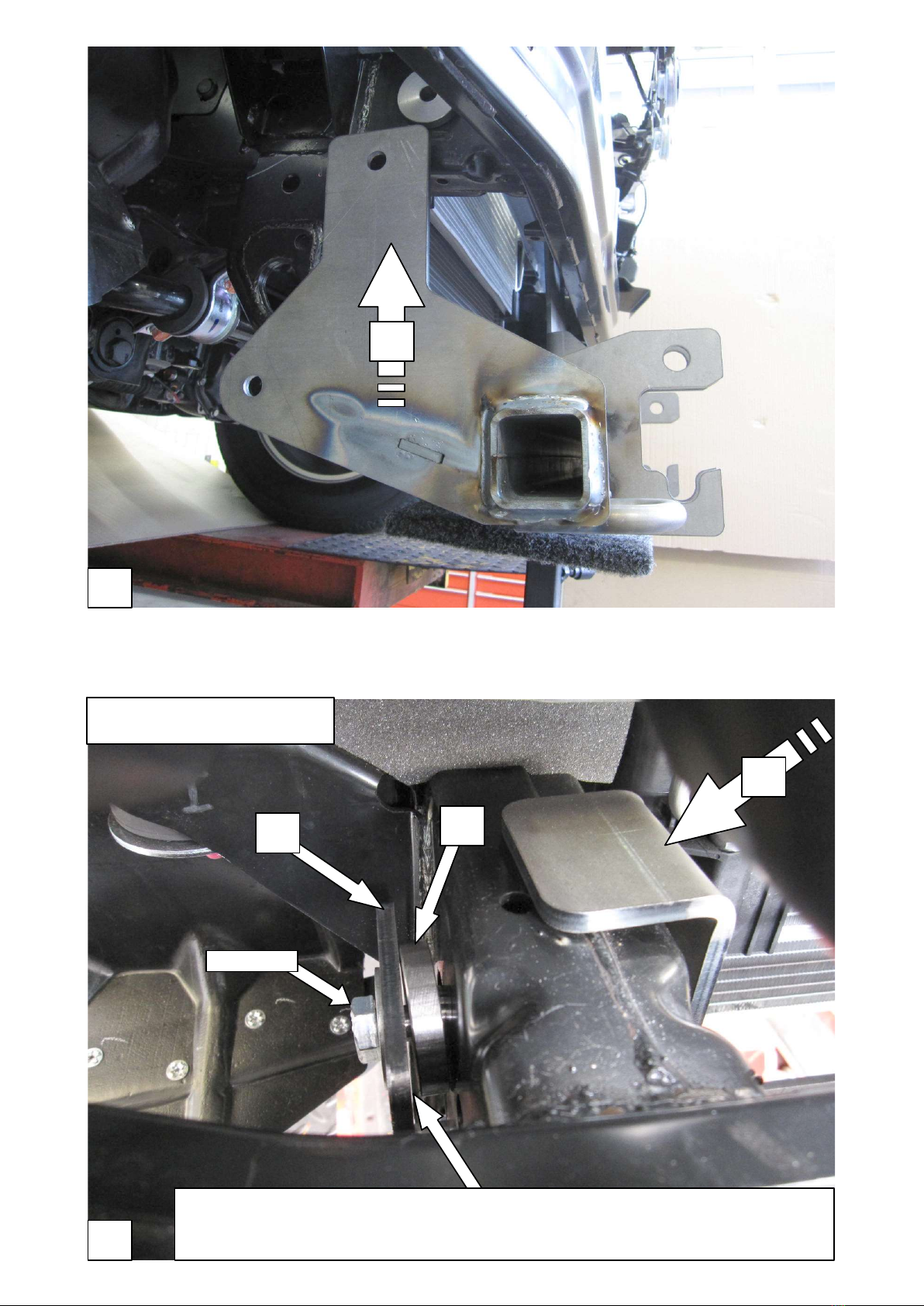

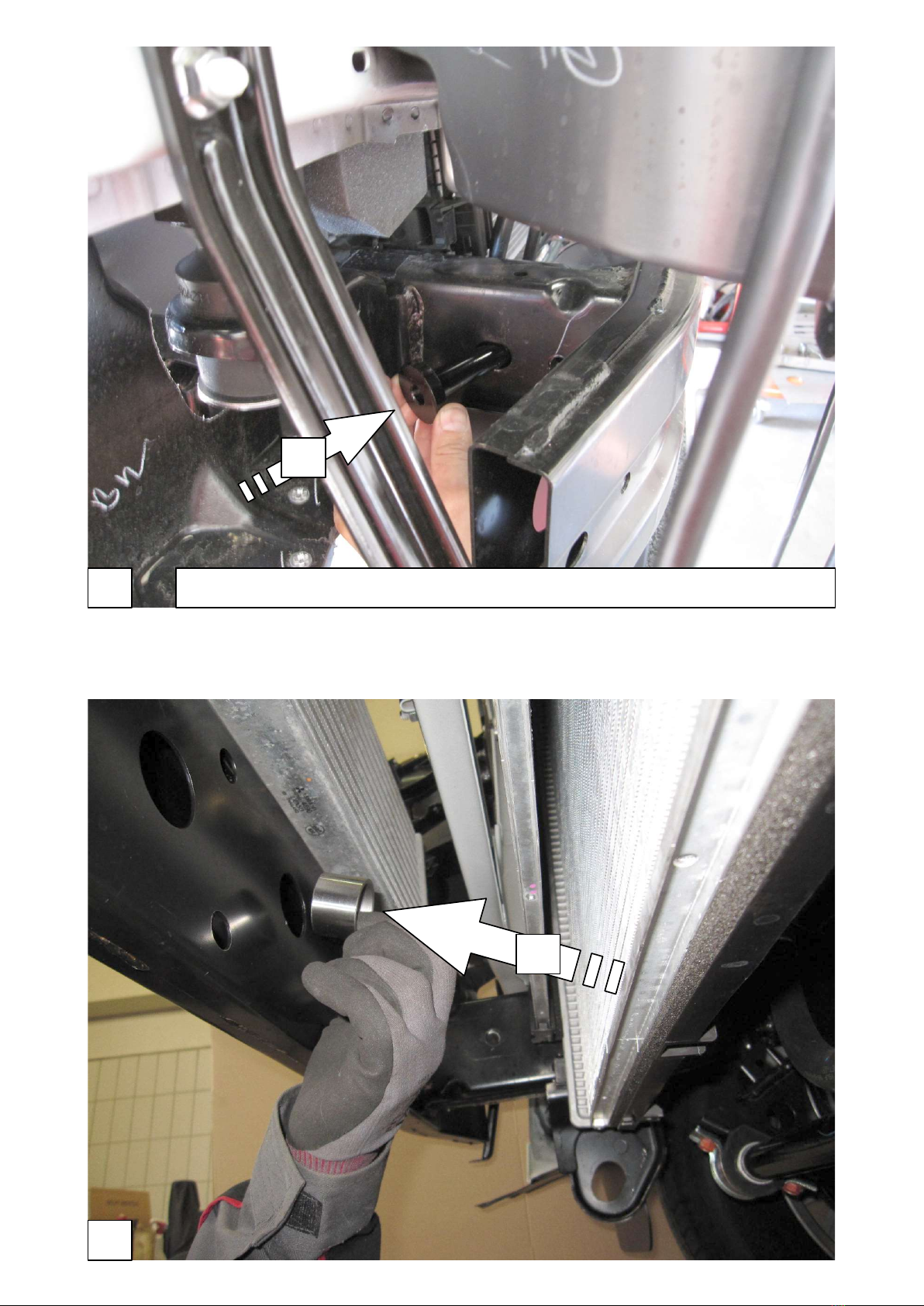

A

8

B

9

C

10

D

M12 x 110

A

C

Spalt zwischen zwischen Traverse (C) und Distanz (A) mit 2x Scheibe M12 x 30 x 3 ausgleichen!

Balance the gap between the traverse and the distance with 2x washer M12 x 30 x 3!

Das Gleiche an der linken Seite! / The same at the left side!

Modell Bj 2015-2019

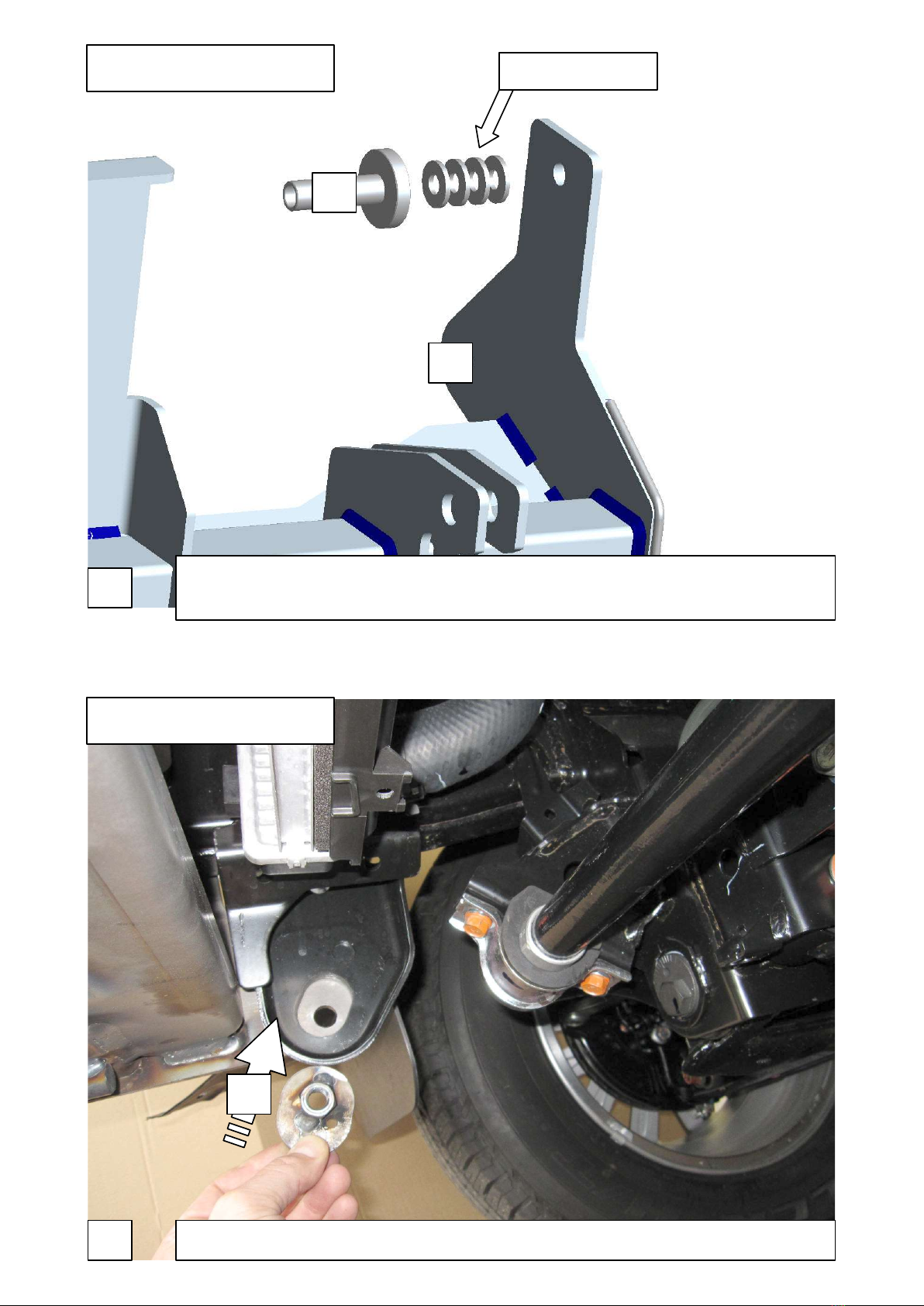

11 Spalt zwischen zwischen Traverse (C) und Distanz (A), an der linken Seite, mit 4x Scheibe M12 x

30 x 3 ausgleichen! Rechte Seite ohne Scheibe!

Balance the gap between the traverse and the distance with 4x washer M12 x 30 x 3 at the left side!

At the right side without washer!

Modell Bj ab2019

C

A

Scheiben / washer

M12 x 30 x 3

12

E

Das Gleiche an der linken Seite! / The same at the left side!

Modell Bj 2015-2019

13

E

Modell Bj 2015-2019

M12 x 50

Das Gleiche an der linken Seite! / The same at the left side!

14 Nur an der linken Seite / At the left side only

F

Modell Bj ab2019

M12 x 50

15

G

M12 x 60

16
