Symbol LT 1800 Manuel utilisateur

SYMBOL LT 1700 Series

LT 1800/1830

Quick Reference

70-31611-01

Revision C - July 1999

Quick Reference • Guide utilisateur •

Kurzübersicht • Guida rapida • Guía

rapida • Quick Reference • Guide util-

isateur • Kurzübersicht • Guida rapida

• Guía rapida • Quick Reference •

Guide utilisateur • Kurzübersicht •

Guida rapida • Guía rapida • Quick

Reference • Guide utilisateur •

Kurzübersicht • Guida rapida • Guía

rapida • Quick Reference • Guide util-

isateur • Kurzübersicht • Guida rapida

• Guía rapida • Quick Reference •

Guide utilisateur • Kurzübersicht •

Ready – Préparation – Vorbereiten – Pronto – Preparación

Quick Reference 3

Scan – Lecture – Scannen – Lettura – Lectura

Scanning Made Easy

Ready

Before you use the scanner, make sure all connections are secure.

Scan - Triggered Mode (LT 1800 only)

• Bring the scanner to the bar code and press the trigger.

• The scan beam, and red LED, illuminate for about one second, or until a successful

decode.

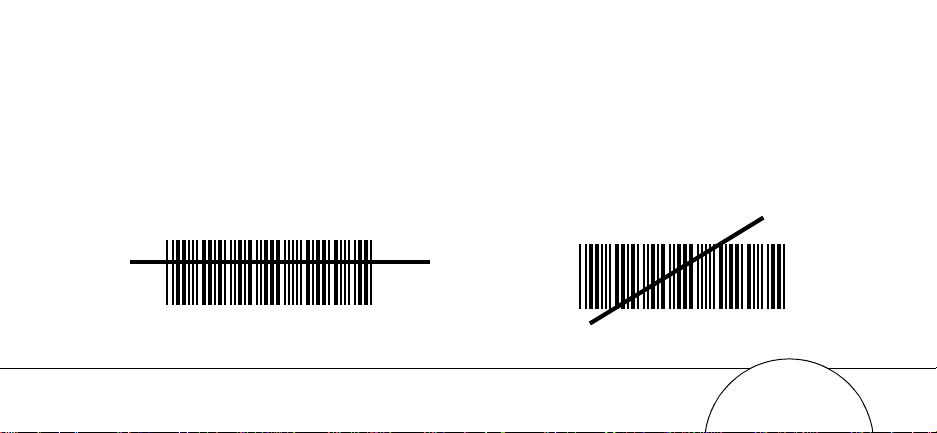

• The scan beam must cross every bar and space of the symbol (as in the bar code below).

• When the scanner has read the symbol, you hear a beep, the decode LED turns green.

Quick Reference 5

Scan - Triggerless Mode

Note: LT 1800 requires a Symbol Controller (LL 400/425/500) to use this mode.

• Bring the scanner to the bar code. The scan beam is in a constant blinking state, which

becomes steady when the scanner is decoding the bar code.

• The scan beam must cross every bar and space of the symbol (as in the bar code below).

• When you hear a beep, the scanner has read the symbol. The decode LED turns green for

a moment; it then turns red and remains red.

RIGHT WRONG

012345 012345

Lectura facile

Préparation

Avant d’utiliser le lecteur, assurez-vous que toutes les connexions sont correctes.

Lecture - Mode “avec gâchette” (LT 1800)

• Approchez le lecteur du code à barres et appuyez sur la gâchette.

• Le faisceau de lecture ainsi que le voyant rouge s'allument pendant environ une seconde

ou jusqu'à ce que le décodage soit effectué.

• Le faisceau de lecture doit balayer l'ensemble des barres et des espaces qui composent le

code (comme indiqué sur la figure ci-dessous, à gauche).

• Dès que le symbole est lu, vous entendez un signal sonore (“bip”) et le voyant de

décodage passe au vert.

Guide utilisateur 7

Lecture - Mode “sans gâchette”

Remarque: pour pouvoir utiliser ce mode avec les terminaux LT 1800, il est nécessaire

d’employer un Contrôleur Symbol (LL 400/425/500).

• Approchez le lecteur du code à barres. Le faisceau de lecture se met à clignoter puis passe

en mode continu lorsque le lecteur décode le code à barres.

• Le rayon de lecture doit balayer l'ensemble des barres et des espaces qui composent le

code (comme indiqué sur la figure ci-dessous, à gauche).

• Dès que vous entendez un signal sonore (“bip”), le symbole est lu. Le voyant de décodage

passe au vert, puis se fixe au rouge.

CORRECT INCORRECT

012345 012345

Scannen – einfach gemacht

Vorbereiten

Überprüfen Sie alle Kabelanschlüsse vor Inbetriebnahme des Scanners.

Scannen – Manuelle Auslösefunktion (LT 1800)

• Führen Sie den Scanner an den Strichcode heran, und drücken Sie den Auslöser.

• Lesestrahl und rote LEDDiode leuchten für etwa eine Sekundeoder bis zur erfolgreichen

Decodierung auf.

• Um zu decodieren, muß der Lesestrahl über alle Striche und Leerstellen des Symbols

(entsprechend der Darstellung des Strichcodes links unten) fahren.

• Sobald der Scanner das Symbol eingelesen hat, hören Sie einen Piepton, und die

Decodier-LED schaltet auf grün um.

Kurzübersicht 9

Scannen – Automatische Auslösefunktion

Hinweis: Die Geräte der Serie LT 1800 setzen für die Benutzung dieses Modus eine

Symbol-Systemsteuerung (LL 400/425/500) voraus.

• Führen Sie den Scanner an den Strichcode heran. Der Lesestrahl befindet sich in einem

konstant blinkenden Zustand der dauerhaft wird, sobald der Scanner den Strichcode

decodiert.

• Um zu decodieren, muß der Lesestrahl über alle Striche und Leerstellen des Symbols

(entsprechend der Darstellung des Strichcodes links unten) fahren.

• Sobald Sie einen Piepton hören, hat der Scanner das Symbol eingelesen.

Die Decodier-LED wird kurzzeitig grün, wechselt dann auf rot und bleibt rot.

RICHTIG FALSCH

012345 012345

Lettura facile

Pronto

Prima di usare il lettore laser, accertarsi che tutti i collegamenti cavo siano stati eseguiti

correttamente.

Lettura - Accensione a pulsante (LT 1800)

• Avvicinare il lettore laser al codice a barre e premere il pulsante.

• Il fascio di lettura ed il LED rosso s’illuminano per circa un secondo o fino a

decodificazione avvenuta.

• Il fascio di lettura deve attraversare ogni barra e spazio presente nel codice

(come nell'esempio a sinistra in basso).

• Quando il lettore ha decodificato il codice, si ode un bip ed il LED di decodifica diventa

verde.
