Sony PetaSite DMS-B150L Manuel utilisateur

DIGITAL MASS STORAGE SYSTEM

DMS-B150L/B210S

DMS-B80L/B110S

DMS-EX150L/EX210S

OPERATION MANUAL [Japanese/English]

1st Edition (Revised 3)

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあります。

万一、異常が起きた場合は

このオペレーションマニュアルの「安全のために」に記載された指示に従っ

て電源を切ってください。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

本機は安全に十分に配慮して設計されています。しかし、電気製品はまち

がった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故

につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2(J)〜 4(J)ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、当社が指定している定期点検をかな

らず実施してください。定期点検を実施しないと、感電や火災の原因になり

ます。点検の内容、費用については、ソニーのサービス担当者、または営業

担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者または営業担当者にご連絡ください。

万一、異常が起きたら

緊急時に電源を遮断するには

BREAKER スイッチを O側（切）にします。

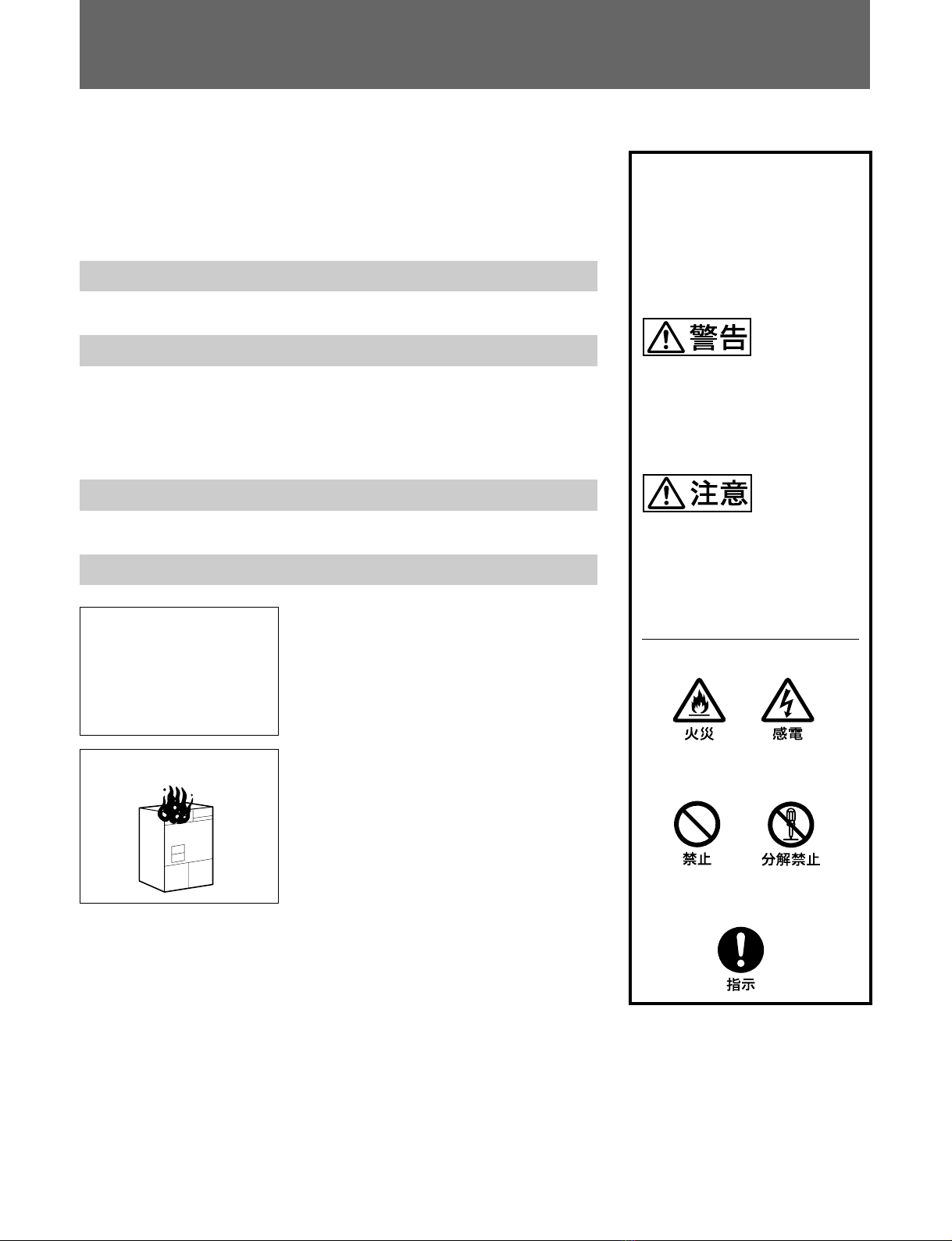

警告表示の意味

このオペレーションマニュアル

および製品では、次のような表

示をしています。表示の内容を

よく理解してから本文をお読み

ください。

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

この表示の注意事項を守らない

と、感電やその他の事故により

けがをしたり周辺の物品に損害

を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

•煙が出たら

•異常な音、においが

したら

•内部に水、異物が

入ったら

c1電源を切る。

2ソニーのサービス担当者または営業

担当者に修理を依頼する。

すぐに電源を切り、消火する。

炎が出たら

安全のために

1 (J)

日

本

語

注意

この装置は、情報処理装置等電波障害自主規制協議会

(VCCI)の基準に基づくクラスA情報技術装置です。この装置

を家庭環境で使用すると電波障害を引き起こすことがあります。

この場合には使用者が適切な対策を講ずるよう要求されること

があります。

警告 ........................................................................... 2(J)

注意 ........................................................................... 4(J)

概要 .............................................................................. 5(J)

特長 ............................................................................5(J)

拡張例 ............................................................................7(J)

各部の名称と働き ........................................................... 8(J)

前面および後面 .............................................................8(J)

ディスプレイパネル .......................................................10(J)

IN/OUTポート..............................................................11(J)

操作 ............................................................................ 12(J)

始動 ..........................................................................12(J)

停止 ..........................................................................12(J)

カセットの挿入と取り出し .............................................13(J)

MMTのオンラインヘルプについて ............................14(J)

メニュー操作.................................................................14(J)

仕様 ............................................................................ 16(J)

バーコードリーダの仕様................................................17(J)

2 (J)

外装を外さない、改造しない

外装を外したり、改造したりすると、感電や大けがまたは死亡の原因となり

ます。内部の調整や設定および点検を行う必要がある場合は、必ずサービス

トレーニングを受けた技術者にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、ソニーのサービス担当

者または営業担当者にご相談ください。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。

･電源コードを加工したり、傷つけたりしない。

･重いものをのせたり、引っ張ったりしない。

･熱器具に近づけたり、加熱したりしない。

万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼くだ

さい。

油煙、湯気、湿気、ほこりの多い場所では設置•使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

表示された電源電圧で使用する

機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因と

なります。

電源工事は有資格者が行う

電源への接続については、電気工事士の資格が必要ですので、ソニーのサー

ビス担当者または営業担当者にご相談ください。

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。感電火災

3 (J)

安定した場所に設置する

ぐらついた台の上や傾いたところなどに設置すると、製品が転倒して死亡や

大けがの原因となることがあります。

耐震工事をする

耐震工事をしないと、地震が発生したときにコンソールが倒れたり、動いた

りして、死亡や大けがの原因となります。

また、コンソールの設置状況、床面の強度を充分にお確かめください。

詳しくは、ソニーのサービス担当者または営業担当者にご相談ください。

規定の床面強度を確保する

コンソールを設置する床の荷重強度が規定に満たない場合、床が破損してコ

ンソールが転倒し、死亡や大けがの原因となります。詳しくは、ソニーの

サービス担当者または営業担当者にご相談ください。

I/Oポ−ト部分に手を入れない

システムの動作中にI/Oポート部の隙間から手や異物を入れると、トランス

ファーに衝突してけがをすることがあります。

下記の注意を守らないと、

事故などにより死亡や大けがにつながることがあります。

4 (J)

通風孔をふさがない

コンソール前面、後面および下部の通風孔をふさぐと内部に熱がこもり、火

災の原因となることがあります。

PCテーブルには乗らない

PCを載せるテーブルの上に乗るとけがの原因となることがあります。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

5(J)

PetaSite150シリーズは、デジタルテープストリーマーDTFで使用す

るカセットテープを管理し、大量のデータを高速で保管/検索/記

録/再生するシステムです。

このシリーズは、容量を重視したLカセット専用モデルと、アクセス

性に優れたSカセット専用モデルの2つのモデルで構成されていま

す。

バックアップなど容量重視のシステムではLカセット専用モデル、

HSMやアーカイブなどアクセス性が重視されるシステムでは Sカ

セット専用モデルと、用途に応じて最適なシステムを構成できます。

カセット搬送時間は5秒、また1時間あたりのカセット交換数は360

巻（いずれも平均）と、当社従来機種に比べ約2〜6倍の高速ア

クセスを実現しました。これによりデータアクセス開始時間は、Sカ

セット使用時で平均30秒以内、Lカセット使用時で平均1分以内と、

快適なデータアクセスが可能です（いずれもDTF-2搭載時）。

PetaSite80シリーズDMS-B80L/B110S

PetaSite80シリーズはコンパクトな筐体に、最大16.2TB(Lカセッ

ト：DTF2搭載時）もの大容量のデータを収納できます。また、テー

プドライブは最大4台まで搭載可能です。

PetaSite150シリーズDMS-B150L/B210S/EX150L/

EX210S

PetaSite150シリーズは、ベーシックコンソール DMS-B150L/

B210Sと拡張コンソールDMS-EX150L/EX210Sにより構成されま

す。ベーシックコンソールには、別売りの拡張ベルトキットDMSA-

BLT2を使用することにより、拡張コンソールを1〜2台増設するこ

とができます。また、別売りの拡張ベルトキットDMSA-BLT6と別売

りの拡張ケーブルキットDMSA-CBL1を合わせて使用した場合は、

拡張コンソールを3〜６台増設することができます。拡張コンソール

が3〜6台の場合、カセット搬送時間は７秒、１時間あたりのカセッ

ト交換数は300巻（いずれも平均）となります。

また、拡張コンソールには世界中の放送局やプロダクション等で使

用されている業務用ビデオデッキBetaCamファミリー（SDI出力機

能を有する5UのBetaCamVTR）が搭載可能で、DTFと混載して

運用することにより、画像アーカイブ等の様々なアプリケーションに

対応することができます。

概要

特長

大量データの保管を実現

カセットを使用した最大データ収納量は次の通りです。

Lカセット搭載時

機種名ドライブカセット DTF-2搭載時

搭載台数収納数の容量 (TB)

DMS-B150L

DMS-B150L＋

DMS-EX150L(1台）

DMS-B150L＋

DMS-EX150L(2台）

DMS-B150L＋

DMS-EX150L(3台）

DMS-B150L＋

DMS-EX150L(4台）

DMS-B150L＋

DMS-EX150L(5台）

DMS-B150L＋

DMS-EX150L(6台）

DMS-B80L

1〜3 150 30

4 138 27.6

5 132 26.4

6 126 25.2

1〜4 232 46.4

5 220 44

6 214 42.8

7 208 41.6

8 196 39.2

1〜5 314 62.8

6 302 60.4

7 296 59.2

8 290 58

9 278 55.6

10 266 53.2

1〜6 396 79.2

7 384 76.8

8 378 75.6

9 372 74.4

10〜12 360〜336 72〜67.2

1〜7 478 95.6

8 466 93.2

9 460 92

10 454 90.8

11〜14 442〜406 88.4〜81.2

1〜8 560 112

9 548 109.6

10 542 108.4

11 536 107.2

12〜16 524〜476 104.8〜95.2

1〜9 642 128.4

10 630 126

11 624 124.8

12 618 123.6

13〜18 606〜546 121.2〜109.2

1〜2 81 16.2

3 69 13.8

4 63 12.6

6(J)

Sカセット搭載時

機種名ドライブカセット DTF-2搭載時

搭載台数収納数の容量 (TB)

DMS-B210S

DMS-B210S＋

DMS-EX210S(1台）

DMS-B210S＋

DMS-EX210S(2台）

DMS-B210S＋

DMS-EX210S(3台）

DMS-B210S＋

DMS-EX210S(4台）

DMS-B210S＋

DMS-EX210S(5台）

DMS-B210S＋

DMS-EX210S(6台）

DMS-B110S

1〜3 218 13

4 206 12.3

5 194 11.6

6 182 10.9

1〜4 341 20.4

5 329 19.7

6 317 19

7 305 18.3

8 287 17.2

1〜5 464 27.8

6 452 27.1

7 440 26.4

8 428 25.6

9 410 24.6

10 392 23.5

1〜6 587 35.2

7 575 34.5

8 563 33.8

9 551 33.1

10〜12 533〜497 32〜29.8

1〜7 710 42.6

8 698 41.9

9 686 41.2

10 674 40.4

11〜14 656〜602 39.4〜36.1

1〜8 833 50

9 821 49.3

10 809 48.5

11 797 47.8

12〜16 779〜707 46.7〜42.4

1〜9 956 57.4

10 944 56.6

11 932 55.9

12 920 55.2

13〜18 902〜812 54.1〜48.7

1〜2 111 6.6

3 99 5.9

4 87 5.2

概要

バーコードによるカセットの管理

バーコードリーダーユニットを内蔵し、カセットに貼り付けたバーコー

ドによりカセットを管理します。

容易なロボット制御

ロボット制御インターフェースは、SCSIおよびAPIに対応していま

す。

自己診断機能

ロボットの自己診断のみならず、搭載しているDTFのステータス

を、見やすいGUI（グラフィカルユーザーインターフェース）で表示

します。

7(J)

拡張例

DMS-B150L/B210Sには、拡張コンソールDMS-EX150L/

EX210Sを6台まで増設し、容量を増やすことができます。

DMS-B150L/B210S DMS-EX150L/EX210S

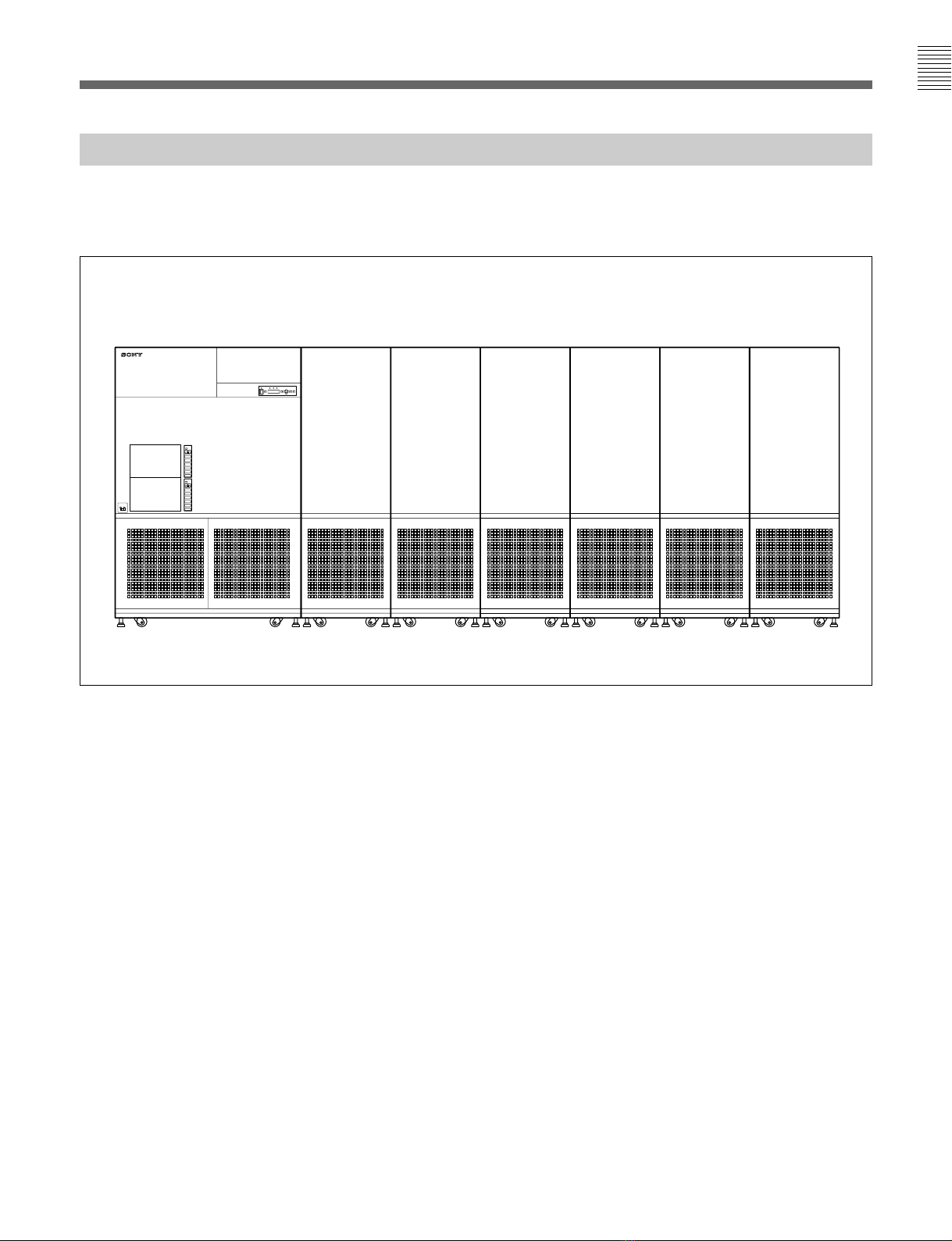

（DMSA-BLT6、DMSA-CBL1を使用して拡張コンソールを6台増設した例）

8(J)

各部の名称と働き

前面および後面

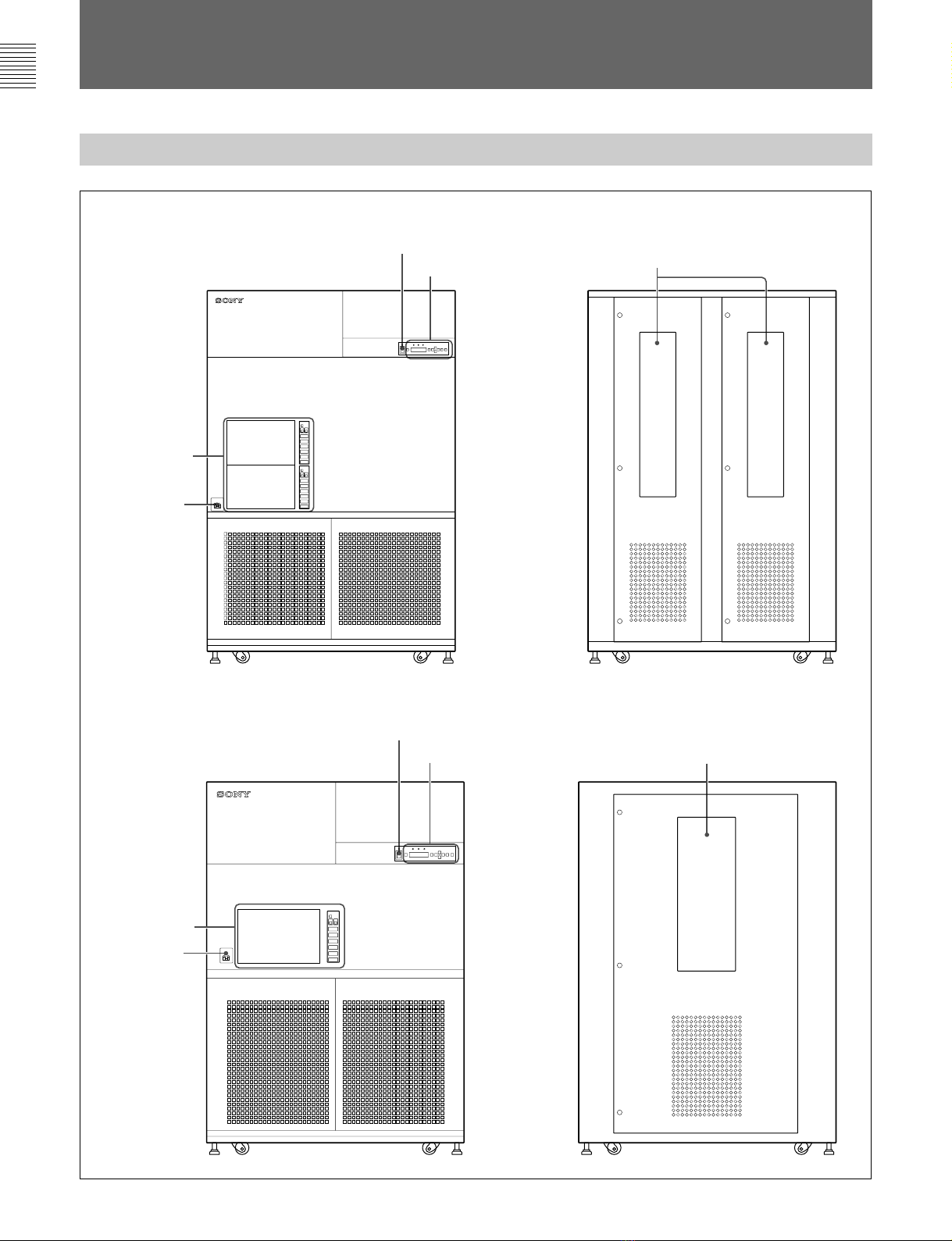

1POWERスイッチ 5トランスファー確認窓

2ディスプレイパネル

4BREAKER

スイッチ

3IN/OUTポート

前面後面

1POWERスイッチ

5トランスファー確認窓

2ディスプレイパネル

前面後面

DMS-B150L/B210S

DMS-B80L/B110S

4BREAKER

スイッチ

3IN/OUTポート
