Sony RM-B170 Manuel utilisateur

4-424-140-01 (1)

Remote Control Unit

RM-B170

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の

取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、

製品を安全にお使いください。お読みになったあとは、

いつでも見られるところに必ず保管してください。

取扱説明書  JP

Operating Instructions _____ GB

* I - 442414001V*

The supplied CD-ROM includes the Operating Instructions for

the RM-B170 Remote Control Unit (English, French, German,

Italian, Spanish, Chinese, and Japanese versions) in PDF

format.

For more details, see “Using the CD-ROM Manual” on page 30.

付属の CD-ROM には、RM-B170 の取扱説明書（日本語、

英語、フランス語、ドイツ語、イタリア語、スペイン語、中

国語）が PDF 形式で記録されています。

詳しくは「CD-ROM マニュアルの使いかた」（7ページ）を

ご覧ください。

安全のために

ソニー製品は安全に充分配慮して設計されています。し

かし、電気製品は間違った使い方をすると、火災や感電

などにより死亡や大けがなど人身事故につながることが

あり、危険です。

事故を防ぐために次のことを必ずお守りください。

4 ページの注意事項をよくお読みください。

長期間安全に使用していただくために、定期点検を実施

することをおすすめします。点検の内容や費用について

は、ソニーのサービス担当者または営業担当者にご相談

ください。

ソニーのサービス担当者、または営業担当者にご連絡く

ださい。

1接続ケーブルを抜く。

2ソニーのサービス担当者、または営業担当者に修理を

依頼する。

すぐに接続ケーブルを抜き、消火する。

安全のための注意事項を守る

定期点検を実施する

故障したら使用を中止する

万一、異常が起きたら

異常な音、におい、煙が出たら

炎が出たら

警告表示の意味

取扱説明書および製品で

は、次のような表示をして

います。表示の内容をよく

理解してから本文をお読み

ください。

この表示の注意事項を守ら

ないと、火災や感電などに

より死亡や大けがなど人身

事故につながることがあり

ます。

注意を促す記号

行為を禁止する記号

日本語

目次 3

警告 ...............................................................................4

概要 ....................................................................................5

特長 ......................................................................................... 5

CD-ROM マニュアルの使いかた.......................................7

準備 ......................................................................................... 7

CD-ROM マニュアルを読むには............................................. 7

各部の名称と働き...............................................................8

操作パネル .............................................................................. 8

コネクターパネル.................................................................. 15

カメラのメニュー操作......................................................16

RM コンフィギュレーションメニューの設定..................17

RM コンフィギュレーションメニューに入るには................ 17

RM コンフィギュレーションメニューの基本操作................ 18

基本メニュー......................................................................... 19

詳細メニュー......................................................................... 21

仕様 ..................................................................................24

警告

外装を外さない、改造しない

外装を外したり、改造したりすると、感電の原因となりま

す。

内部の調整や設定および点検を行う必要がある場合は、必

ずサービストレーニングを受けた技術者にご依頼くださ

い。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となることがありま

す。

万一、水や異物が入ったときは、すぐに接続ケーブルを抜

いて、ソニーのサービス担当者または営業担当者にご相談

ください。

油煙、湯気、湿気、ほこりの多い場所では設置・

使用しない

上記のような場所で設置・使用すると、火災や感電の原因

となります。

警告

概要 5

概要

RM-B170 は、ソニーのスタジオ／中継用

カメラやカムコーダーの調整機能を、手

元で操作するためのリモートコントロー

ルユニットです。

カメラ、カムコーダーに直接接続するこ

とにより、ポータブルリモコンとして使

用できるほか、CCU に接続して簡易リ

モートコントロールパネルとして使用す

ることもできます。

専用のケーブルでカメラに直接接続する

ことにより、カメラから最大 100m 離し

て使用できます。

特長

本機には以下のような特長があります。

カメラの基本的オペレーションに適し

た操作性

カメラの基本的なオペレーションに必要

な機能を、手元でコントロールすること

ができます。

操作ボタンや調整用つまみなどは、機能

や使う頻度に応じてパネル上に配置され

ています。

カメラの動作やセットアップに重大な影

響を及ぼすボタンの周辺にガードを設け

ることで、誤操作を防止しています。

ボタンは暗い場所でも視認性が高い自照

式になっており、点滅や点灯の状態に

よって操作状況が分かるようになってい

ます。

MEDIA 制御機能

カメラに接続された記録機やカムコー

ダーに入れたメディアを、本機から制御

することができます。ノンリニアメディ

アのクリップ操作にも対応しています。

カメラの自動調整機能のコントロール

カメラのホワイトバランス、ブラックバ

ランスの自動調整を、本機から実行する

ことができます。

カメラの ECS ／シャッター機能をコ

ントロール

カメラの ECS（ExtendedClearScan）

や電子シャッター機能の ON/OFF に加

え、ECS 周波数やシャッタースピードの

調整が可能です。

スローシャッター機能対応

SLS（SlowShutter）機能対応のカメラ

の蓄積フレーム数の設定が可能です。

他のコントロールパネルとのパラレル

コントロールが可能

カメラコントロールユニットを介してカ

メラに接続した場合は、マスターセット

アップユニット MSU-1000/1500 や RCP-

1000/1500 シリーズなど、他のリモート

コントロールパネルとの併用も可能にな

ります。

カスタマイズ機能

運用形態や機能の使用頻度に応じてさま

ざまな設定ができます。

•アサイナブルボタン

機能を任意に割り当てることができるア

サイナブルボタンを 2 つ搭載していま

す。

概要

•操作音、コール音

必要に応じて消音したり、音量を調整で

きます。

•インジケーターの明るさ

使用環境に合わせて、インジケーターの

明るさを調整できます。高輝度タイプの

LED を採用し、従来機種に比べて、屋外

使用時の視認性を向上しています。

CD-ROM マニュアルの使いかた 7

CD-ROM マニュ

アルの使いかた

付属の CD-ROMには、RM-B170 の取扱

説明書が PDF形式で記録されています。

準備

付属の CD-ROMに収納されている取扱

説明書をご覧いただくためには、以下の

ソフトウェアがコンピューターにインス

トールされている必要があります。

•AdobeReader6.0以上

AdobeReaderがインストールされてい

ない場合は、アドビシステムズ社の Web

サイトよりダウンロードできます。

Adobe、および AdobeReaderは AdobeSystems

Incorporated（アドビシステムズ社）の商標です。

CD-ROM マニュアルを読

むには

CD-ROMに入っている取扱説明書を読む

には、次のようにします。

CD-ROMを CD-ROMドライブに入

れる。

表紙ページが自動的にブラウザで表

示されます。

ブラウザで自動的に表示されないと

きは、CD-ROMに入っている

index.htmファイルをダブルクリッ

クしてください。

読みたい取扱説明書を選択してク

リックする。

オペレーションマニュアルの PDF

ファイルが開きます。

AdobeReaderのバージョンによっては、

ファイルが正しく表示されないことがあ

ります。

正しく表示されない場合は、アドビシス

テムズ社の Web サイトより最新のソフ

トウェアをダウンロードしてお使いくだ

さい。

CD-ROMの破損または紛失により新しい

CD-ROMをご希望の場合は、ソニーの

サービス担当者にご依頼ください（有

料）。

メモ

ご注意

各部の名称と働き

各部の名称と働き

操作パネル

接続されているカメラによっては、一部

操作できない機能があります。

詳しくは、ソニーのサービス担当者また

は営業担当者にお問い合わせください。

aTALLY 表示部

カメラナンバー

付属のナンバープレートを取り付けるこ

とができます。

レッド（R）タリーランプ

カメラにレッドタリー信号が供給される

と赤で点灯します。

グリーン（G）タリーランプ

カメラにグリーンタリー信号が供給され

ると緑で点灯します。

MEDIA

WHITE

BLACK

IRIS/MB ACTIVE

ACTIVE AUTO IRIS IRIS

EXT

MASTER

BLACK

ALARM

RM-B170

AWB ABB

AUTO KNEE

A B PRESET

CHARACTER

DETAIL

ND CC

FILTER

MASTER GAIN

SHOT

MARK

ECS SLS

SHUTTER

DISPLAY CANCEL ENTER

BARS

START/STOP

REC REVIEW

1TALLY 表示部

2機能操作部

3機能／メニュー操作部

5ホワイト／ブラック

バランス調整部

6アイリス／マスター

ブラック調整部

7MEDIA 操作部

8フィルター／ゲイ

ン操作部

4SHOTMARK ボタン

ご注意

各部の名称と働き 9

b機能操作部

AWB（ホワイトバランス自動調整）

ボタン

オートホワイトバランス起動ボタンで

す。実行中はボタンが点灯し、調整が完

了すると消灯します。

実行中にもう一度このボタンを押すと、

自動調整を中止し、ボタンが点滅しま

す。もう一度押すと消灯します。

•プリセットモード時は、WHITE つま

みによるホワイトバランスの手動調整

や AWB ボタンによる自動調整はでき

ません。

•WHITE つまみが絶対値モードに設定

されているときは、メモリー A、B、

および AWB ボタンは機能しません。

ABB（ブラックバランス自動調整）

ボタン

オートブラックバランス起動ボタンで

す。実行中はボタンが点灯し、調整が完

了すると消灯します。

実行中にもう一度このボタンを押すと、

自動調整を中止し、ボタンが点滅しま

す。もう一度押すと消灯します。

BLACK つまみが絶対値モードに設定さ

れているときは、ABB ボタンによるブ

ラックバランスの自動調整はできませ

ん。

アサイナブル1 ボタン

機能を割り当てることができます。

◆ アサイナブルボタンへの機能の割り当てにつ

いては、「RM コンフィギュレーションメ

ニューの設定」の「基本メニュー」（19 ペー

ジ）をご覧ください。

AUTOKNEE（オートニー）ボタン

オートニー機能を ON ／ OFF します。

A（Ａメモリー）ボタン

押して点灯させると、ホワイトバランス

がカメラの A メモリーに保存されている

値になります（A メモリーモード）。

もう一度押すと消灯し、A メモリーが解

除されます。

B（Ｂメモリー）ボタン

押して点灯させると、ホワイトバランス

がカメラの B メモリーに保存されている

値になります（B メモリーモード）。

もう一度押すと消灯し、B メモリーモー

ドが解除されます。

PRESET（プリセット）ボタン

押して点灯させると、ホワイトバランス

がカメラのプリセット値になります（プ

リセットモード）。

もう一度押すと消灯し、プリセットモー

ドが解除されます。

ご注意

WHITE

AWB ABB

AUTO KNEE

A B PRESET BARS

ご注意

各部の名称と働き

BARS（カラーバー信号出力）ボタン

押して点灯させると、カメラのカラー

バー信号発生器が作動し、対応する信号

が出力されます。

BARS ボタンが点灯しているときは、

BARS ボタンの機能が優先されます。テ

スト信号を出力させたいときは、BARS

ボタンを押して消灯させてください。

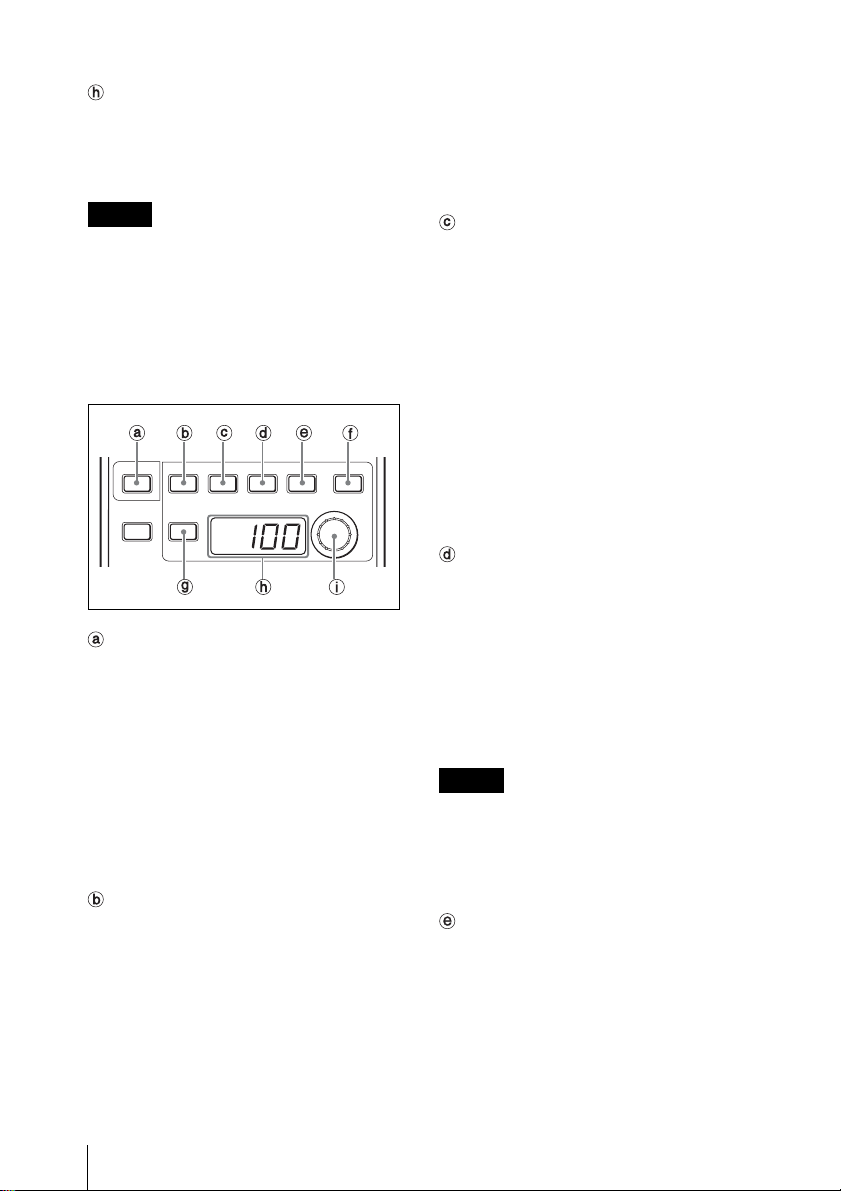

c機能／メニュー操作部

CHARACTER（キャラクター切り換

え）ボタン

ボタンが消灯時は、RM 機能操作モード

になります。

ボタンを押して点灯させるとカメラメ

ニューモードとなり、ビューファイン

ダーやモニター端子からの出力映像に表

示されるカメラのメニューを操作できま

す。

DETAIL（ディテール）／ MENU

（メニュー）ボタン

RM 機能操作モードでは、押して点灯さ

せるとディテール機能が選択され、調整

値表示部に現在設定されているディテー

ルレベルが表示されます。調整つまみ

（ロータリーエンコーダー）でディテー

ルレベルを調整することができます。

カメラメニューモードでは、押して点灯

させると、MONITOR 端子に接続したモ

ニターにカメラメニューが表示されま

す。

SHUTTER（シャッター）／

DISPLAY（ディスプレイ）ボタン

RM 機能操作モードでは、押して点灯さ

せるとシャッター機能が選択され、調整

値表示部に現在設定されているシャッ

タースピードが表示されます。調整つま

み（ロータリーエンコーダー）でシャッ

タースピードを調整することができま

す。

カメラメニューモードでは、押して点灯

させると、カメラのキャラクター表示機

能を ON にします。

ECS（エクステンデッドクリアス

キャン）ボタン

RM 機能操作モードでは、押して点灯さ

せると ECS 機能が選択され、調整値表

示部に現在設定されている ECS 周波数

が表示されます。調整つまみ（ロータ

リーエンコーダー）で ECS 周波数を調

整することができます。

ECS 周波数が 5 桁以上の場合は、指数表

示されます。

例：12000Hzt1.2E4

SLS（スローシャッター）／

CANCEL ボタン

RM 機能操作モードでは、押して点灯さ

せると SLS 機能が選択され、調整値表示

部に現在設定されている蓄積フレーム数

が表示されます。調整つまみ（ロータ

ご注意

DETAIL

ONSHOT

MARK

ECS SLS

SHUTTER

DISPLAY CANCEL ENTER

CHARACTER

ご注意
