Sirio Antenne MG 75 Manuel utilisateur

MG 75

VHF Mobile Antennas 66...88 MHz Fiberglass whip

MG 75

BCopyright SIRIO antenne - Technical Data are subjected to change - Printed in ITALY - Rev. 15/07/2006 - Cod. ID108

HI-QUALITY ANTENNAS MADE IN ITALY

A

Æ1”-1/2

Æ39 mm

Æ1”-3/5

Æ42 mm

REMARK: Be careful during installation do not use too much strenght but tighten the metal

ring Aby means of the suitable tool. TIGHTENING TORQUE: 4 Nm ± 10%

ATTENZIONE: Porre attenzione durante l'installazione. Non serrare con troppa forza ma avvitare

l'anello metallico Autilizzando la chiave adeguata. COPPIA DI SERRAGGIO: 4 Nm ± 10%

"S” Mount

"SL" Mount

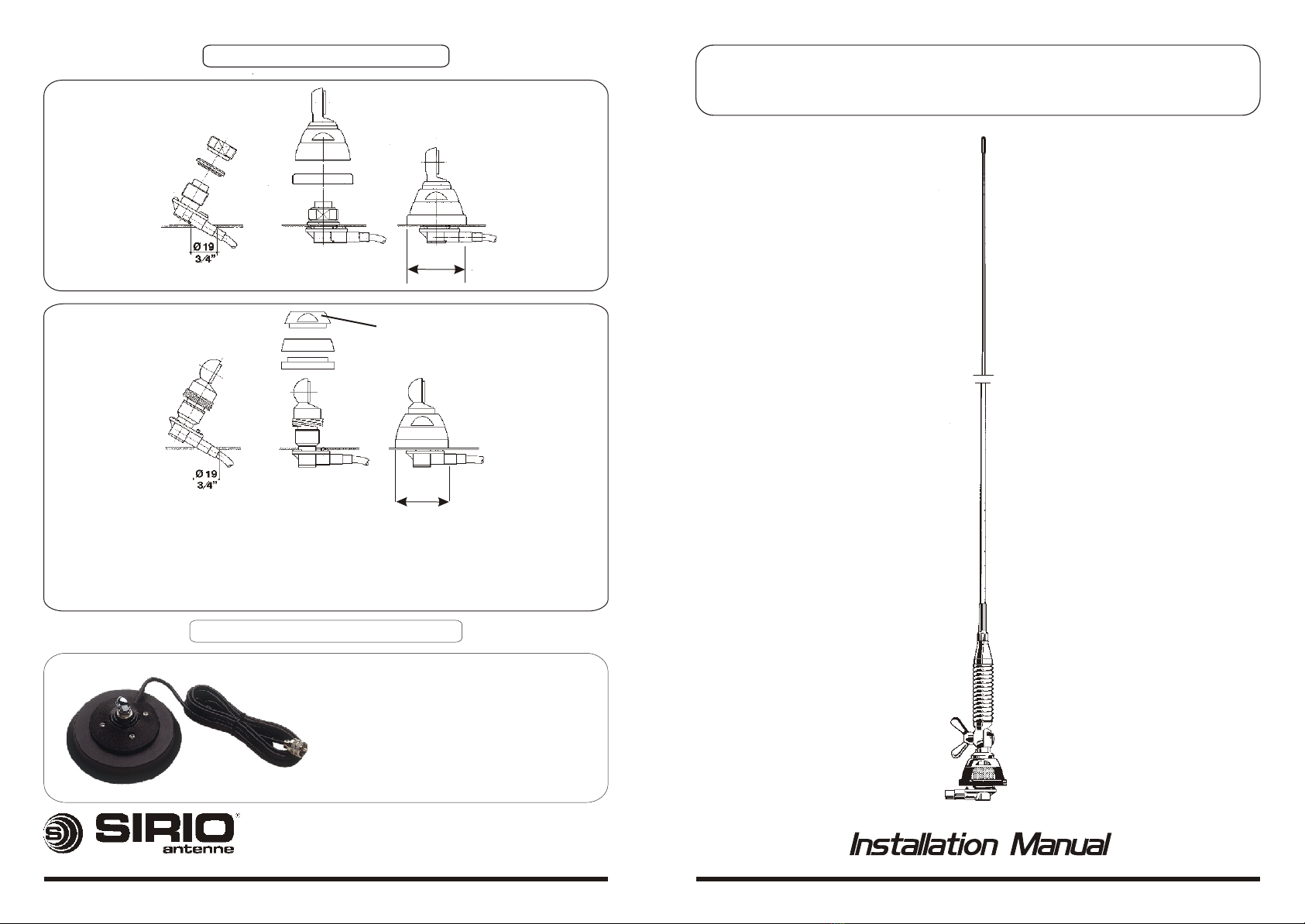

MOUNT INSTALLATIONSMOUNT INSTALLATIONS

MAG 125 S:

Frequency Range: from DC to 500 MHz

Overall Size: Ø 127 mm

Materials: Chromed Brass, Nylon, Rubber

Cable: 3.6 m RG 58 / PL 259 R male

Antenna connection: UHF-female

P/N 2502602.01 MAG 125 S

ALTERNATIVE MOUNT TYPEALTERNATIVE MOUNT TYPE

DESCRIPTIONDESCRIPTION

1/4 lmobile antennas covering the frequency range of 66...88 MHz by using the enclosed

cutting diagram. It is made of black fiberglass tapered whip and supplied with “S” or “SL” mount.

SPECIFICATIONSSPECIFICATIONS

TUNING INSTRUCTIONSTUNING INSTRUCTIONS

ID108

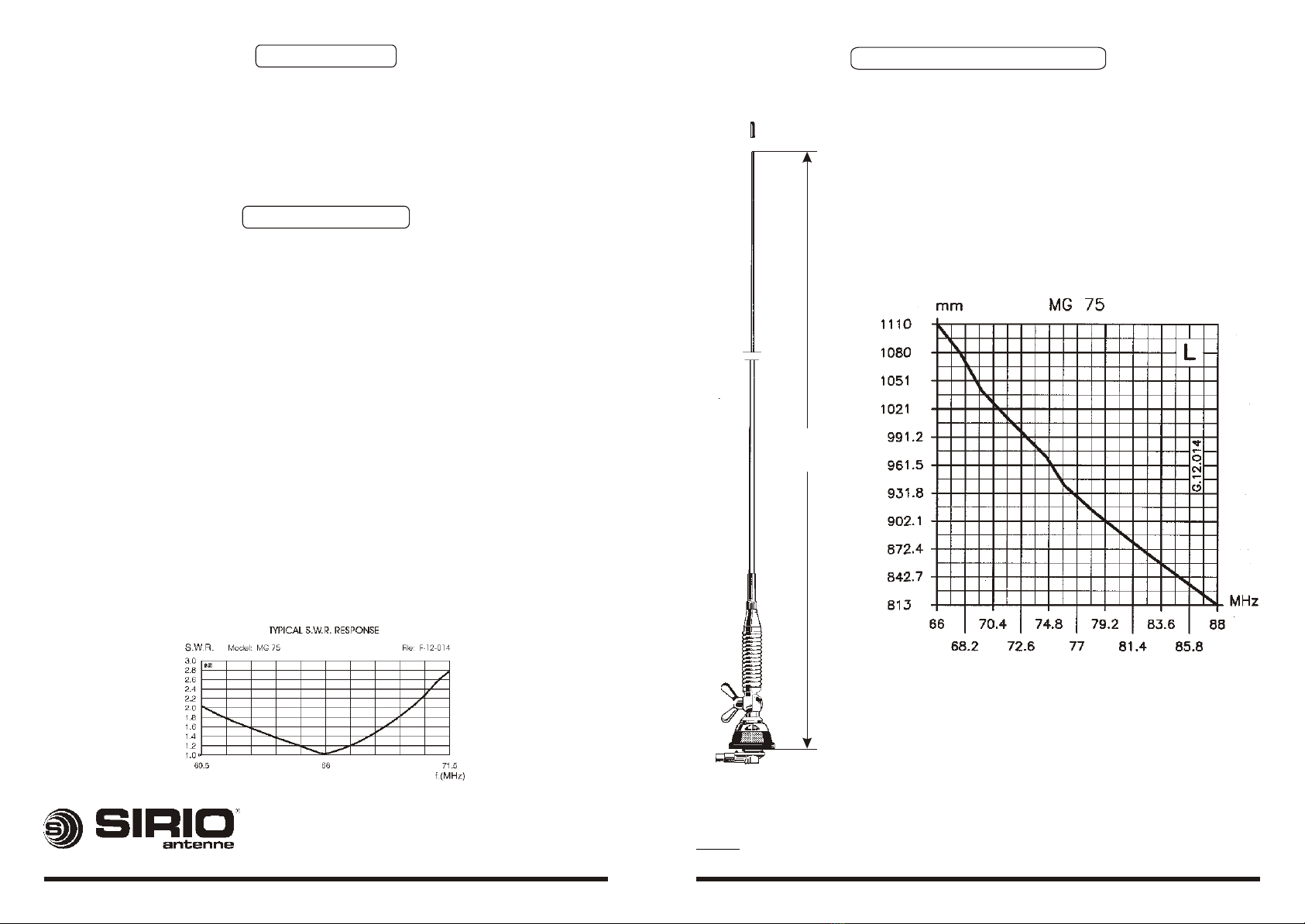

Electrical Data

Type : 1/4 l

Frequency Range : from 66 to 88 MHz tunable by cutting

Impedance : 50 W

Radiation : Omnidirectional

Polarization : Linear Vertical

Gain : 0 dB ref. to a l/4 whip

Bandwidth @ SWR £ 2:³ 9 MHz @ 66 MHz (”SL” mount)

SWR @ res. freq. : £ 1.2 @ 66 MHz (”SL” mount)

Max Power : 100 Watts

Standard Mount : “SL”, mounting hole Æ19 mm, cable 5m RG 58

Alternative Mount : “S”, mounting hole Æ19 mm, cable 5m RG 58

Mechanical Data

Materials : Fiberglass, Nylon, Chromed Brass

Height (approx.) : 1110 mm

Weight (approx.) : 420 gr

L

HI-QUALITY ANTENNAS MADE IN ITALY NOTE:

!Use the curves just as a guide. For fine-tuning please use an SWR-Meter.
