SilverStone GD07B Manuel utilisateur

www.silverstonetek.com

GD07

Amazing home theater server case with incredible storage

capacity and security

GRANDIA SERIES

ไทย

Loosen two screws from the rear

of the chassis then remove the

top cover.

Ослабьте два винта на задней

панели корпуса иснимите

верхнюю крышку.

Lösen Sie die beiden Schrauben

von der Rückseite des Gehäuses,

entfernen Sie dann die obere

Abdeckung.

Dévissez les deux vis à l'arrière

du châssis puis enlevez le couvercle

supérieur.

Afloje dos tornillos de la parte

posterior del chasis para retirar

la cubierta superior.

Allentare le due viti sul lato posteriore

del telaio e poi rimuovere il coperchio

superiore.

Remove the screws from the

hard drive bracket to remove it. Отверните винты из кронштейна

жесткого диска, чтобы снять его.

Before you begin, please make sure that you

(1) have all components collected

(2) check that all components do not have compatibility problems with each other or with the case

(3) if possible, assemble the components outside the case first to make sure they are working

(4) keep the motherboard manual ready for reference during installation

(5) prepare a Philips screwdriver

하드 드라이브 브래킷에서 나사를

제거하여 브래킷을 분리합니다.

섀시 후면에 있는 두 개의 나사를

푼 다음 상단 커버를 분리합니다.

ハードディスクブラケットからネ

ジを外して、取り外します。

ケース後部のネジ2本をゆるめてか

らトップカバーを取り外します。

移除磁架螺絲及主磁碟架

。

移除上蓋螺絲並取下上蓋板。

移除上盖螺丝并取下上盖板。

移除磁架螺丝及主磁盘架

。

Lösen Sie die Schrauben von der

Festplattenhalterung, entfernen Sie

sie.

Dévissez les vis du support de

disque dur pour l'enlever.

Quite los tornillos del bracket

del disco duro para retirarlo.

Rimuovere le viti dal supporto

del disco rigido per rimuoverlo.

lnstallation Guide

Insert the power supply from the top, if the power supply has a built-in 120mm fan or larger, we recommend installing the power supply

with its fan facing left (outside).

Установите блок питания вверхней части корпуса. Если блок питания оснащен встроенным вентилятором размером 120 мм или

больше, рекомендуется устанавливать блок питания вентилятором влево (наружу).

Setzen Sie das Netzteil von oben ein; sofern das Netzteil über einen integrierten 120-mm-Lüfter (oder größer) verfügt, empfehlen wir,

das Netzteil mit dem Lüfter nach links (außen) zeigend einzubauen.

Insérez la source d'alimentation d'en haut, si la source d'alimentation a un ventilateur intégréde 120mm ou plus gros, nous vous recommandons

d'installer la source d'alimentation avec le ventilateur face vers la gauche (l'extérieur).

Inserte la fuente de alimentación desde arriba, si la fuente de alimentación tiene incluido un ventilador de 120mm ó mayor, le recomendamos

instalar la fuente de alimentación con su ventilador orientado hacia la izquierda (hacia fuera).

Inserire l'alimentatore dall'alto, se l'alimentatore ha una ventola integrata da 120mm - o più grande - si raccomanda di installare l'alimentatore

con la sua ventola rivolta verso sinistra (esterno).

I전원 공급장치에 120mm 이상의 내장 팬이 있는 경우, 상단에서 전원 공급장치를 삽입합니다. 팬이 왼쪽(바깥쪽)을 향하도록 하여 전원

공급장치를 사용할 것을 권장합니다.

電源を上面から入れます。電源に120mm以上のファンが内蔵されている場合、ファンを左（外側）向きに電源を装着するようお勧めします。

將電源供應器由上放入機殼內，若電源規格為120mm或以上尺寸的散熱風扇，我們建議將風扇朝左（外部）安裝。

将电源供应器由上放入机壳内，若电源规格为120mm或以上尺寸的散热风扇，我们建议将风扇朝左（外部）安装。

lnstallation Guide

PSU Fan outward facing

lnstallation Guide

We recommend at this point to start thinking about which fan size to use before installing the motherboard. If you are using an ATX motherboard,

we recommend using two 120mm fans for cooling. (For more information regarding motherboard size limitations, please refer to the component

guide in later pages)

Перед установкой системной платы мы рекомендуем решить, какой вентилятор будет использоваться. При использовании системной

платы ATX для охлаждения рекомендуется использовать два вентилятора размером 120 мм. (Подробную информацию относительно

ограничений на размеры системной платы см. всправочнике компонентов ниже)

An diesem Punkt sollten Sie sich allmählich Gedanken darüber machen, welche Lüftergröße eingesetzt werden soll, bevor Sie das Motherboard

installieren. Wenn Sie ein ATX-Motherboard verwenden, empfehlen wir zur Kühlung den Einsatz von zwei 120-mm-Lüftern. (Weitere Informationen

zu Beschränkungen der Motherboard-Größe entnehmen Sie bitte der Komponentenanleitung weiter hinten)

Nous vous recommandons de commencer à penser à la taille du ventilateur que vous voulez utiliser avant d'installer la carte mère. Si vous utilisez

une carte mère ATX, nous vous recommandons d'utiliser deux ventilateurs de 120mm pour le refroidissement. (Pour plus d'informations concernant

les limitations de la taille de la carte mère, veuillez vous référer au guide des composants dans les pages qui suivent)

Le recomendamos que en este momento empiece a pensar sobre el tamaño del ventilador antes de instalar la placa base. Si está usando una

placa base ATX, le recomendamos usar dos ventiladores de 120mm para la refrigeración. (Para tener más información sobre las limitaciones

del tamaño de la placa base, por favor consulte la guía de componentes en páginas posteriores)

A questo punto si raccomanda di cominciare a pensare alle dimensioni delle ventole da usare prima di installare la scheda madre. Se si usa una

scheda madre ATX, si raccomanda di usare due ventole da 120mm per il raffreddamento. (Per altre informazioni sui limiti delle dimensioni della

scheda madre, fare riferimento alla guida ai componenti nelle pagine successive)

이 시점에서 메인보드를 설치하기 전에 사용할 팬 크기를 고려할 것을 권장합니다. ATX 메인보드를 사용하는 경우, 냉각을 위해 두

개의 120mm 팬을 사용할 것을 권장합니다. (메인보드 크기 제한에 대한 자세한 내용은 뒷부분에 있는 구성품 설명서를 참조하십시오.)

この時点で、どのサイズのファンを使用するか、マザーボード設置前に考慮されるようお勧めします。ATXマザーボードをご使用の場合、

冷却用に2台の120mmファンを利用するのがお勧めです。（マザーボードのサイズ限界に関して詳細は、以下のページに記載されたコンポ

ーネントガイドをご参照ください。）

安裝主機板前，建議您先決定底部要使用何種規格的風扇，如果使用標準ATX尺寸的主機板，可以保留2顆120mm風扇；如果使用更大尺寸的主機板，

建議您先參考下一段《元件尺寸限制》的說明。

安装主机板前，建议您先决定底部要使用何种规格的风扇，如果使用标准ATX尺寸的主机板，可以保留2颗120mm风扇；如果使用更大尺寸的主机板，

建议您先参考下一段《组件尺寸限制》的说明。

ATX

120mm Fan

lnstallation Guide

When installing a fan lesser than 120mm, use the rubber pads from the spare parts box on the lower screw hole to ensure an even

installing surface.

При установке вентилятора менее 120 мм используйте резиновые прокладки из комплекта дополнительных принадлежностей внижнем

отверстии под винт для обеспечения ровности установки.

Beim Installieren eines Lüfters mit weniger als 120 mm verwenden Sie zum Sicherstellen einer gleichmäßigen Installationsfläche die

Gummipolster aus der Ersatzteilkiste.

Lorsque vous installez un ventilateur de moins de 120mm, utilisez les tampons en caoutchouc de la boîte des pièces de rechange sur le

trou de vis inférieur pour assurer une surface d'installation plane.

Cuando instale un ventilador con un tamaño inferior a 120 mm, utilice los tacos de goma de la caja de piezas de repuesto en el orificio de

tornillo inferior para asegurarse de que dispone de una superficie de instalación nivelada.

Quando si installa una ventola di dimensioni inferiori a 120 mm, utilizzare i cuscinetti in gomma della scatola dei pezzi di ricambio sul foro per

viti inferiore per garantire una superficie di installazione uniforme.

120mm 미만의 팬 설치 시 예비부품 상자에 제공된 고무 패드를 하단 나사 구멍에 사용하여 설치 표면을 평평하게 만드십시오.

120mm以下のファンを設置する場合、交換部品ボックスに含まれるゴムパッドを低い側のネジ穴に使用して、設置表面が平らになるよう

にしてください。

安裝120mm以外的風扇，需在無凸出的另外3個鎖固孔貼上風扇墊圈，已確定鎖固面平整。

安装120mm以外的风扇，需在无凸出的另外3个锁固孔贴上风扇垫圈，已确定锁固面平整。

lnstallation Guide

SCREW C

MOTHERBOARD

STANDOFF

Insert the I/O shield included with

your motherboard and then install

the motherboard into the case.

Установите заглушку для разъёмов

задней панели материнской платы,

прилагаемую кматеринской плате,

затем установите материнскую плату

вкорпус.

Setzen Sie das mit Ihrem Motherboard

gelieferteI/O-Blech in die Aussparungen

an der Rückseite des Gehäuses ein,

installieren Sie anschließend das.

Insérez la plaque d'E/S inclus avec

votre carte mère, puis installez la

carte mère dans le boîtier.

Inserte el protector de E/S incluido

en su placa base, luego instale la

placa base en la carcasa.

Installare la mascherina I/O inclusa

con la scheda madre, quindi installare

la mainboard nel case.

Secure the standoffs with screws D

on the motherboard tray as required.

Install the motherboard and secure

with screw C.

Закрепите при помощи винтов D

стойки на кронштейне материнской

платы, как требуется. Установите

материнскую плату изакрепите ее

винтом C.

메인보드 트레이에 지지나사를(D)

필요한 만큼 고정시킨 후, 메인보드를

나사로 고정시킵니다.

메인보드와 같이 동봉된 I/O

Shield 를삽입한 후, 메인보드를

케이스에설치합니다.

必要に応じてマザーボードトレイ上に

ネジDでスペーサーを取付けます。

マザーボードを取り付けて、ネジCで

固定します。

お持ちのマザーボードに付属のI/Oシ

ールドを挿入してから、ケースの中

にマザーボードを取り付けます。

請依需求將SCREW D的主機板螺柱

鎖固於機殼，並以SCREW C螺絲將

主機板鎖固機殼內

。

將I/O檔片裝上機殼。

将I/O檔片装上机壳。

请依需求将SCREW D的主机板螺柱

锁固于机壳，并以SCREW C螺丝将

主机板锁固机壳内

。

Befestigen Sie die Abstandshalter mit

den Schrauben D wie erforderlich am

Motherboard-Einschub. Installieren

Sie das Motherboard, befestigen Sie

es mit Schraube C.

Fixez les plots avec les vis de type

D sur le plateau support de carte

mère selon vos besoins. Installez

la carte mère et fixezla avec les vis

de type C.

Fije los soportes con los tornillos D

en la bandeja de la placa base.

Instale la placa base y fíjela con

tornillos C.

Avvitare gli standoff sul supporto

scheda madre. Installare la scheda

madre ed assicurarla al supporto

con le viti C.

lnstallation Guide

We recommend at this point to start thinking about routing the cables cleanly before connecting them to the motherboard, cables include fan

cables, power supply 24pin cable, CPU ATX 4pin/EPS12V 8pin, front panel connectors, and front I/O connectors.

Мы рекомендуем задуматься опрокладке кабелей до их подключения кматеринской плате. Имеются ввиду следующие кабели: кабели

вентиляторов, 24-контактный силовойкабель, 4-контактный ATX и8-контактный EPS 12ВкабелиЦП, разъемы переднейпанелиипередние

разъемы ввода/вывода.

An diesem Punkt empfehlen wir Ihnen, über eine saubere Verlegung der Kabel nachzudenken, bevor Sie die Kabel an das Motherboard anschließen.

Zu den Kabeln zählen Stromversorgungskabel (24-polig), CPU ATX-Kabel (4-polig)/EPS 12 V-Kabel(8-polig), Frontblenden-Anschlusskabel sowie

Front-I/O-Kabel.

A ce stade nous recommandons de commencer à organiser proprement les câbles avant de les brancher à la carte mère, câbles de ventilateurs,

connecteur 24pin de l'alimentation, Connecteur ATX 4 pin/EPS12V 8pin du processeur, connecteurs du panneau frontal, et les connecteurs des

ports E/S frontaux.

Le recomendamos que en este punto comience a enrutar los cables con limpieza antes de conectarlos a la placa base. El término “cables” incluye

los cables de los ventiladores, el cable de 24 pines de la fuente de alimentación, el de 4 pines CPU ATX/8 pines EPS12V, conectores del panel

frontal y conectores de E/S frontales.

A questo punto, si raccomanda di pensare a come gestire la disposizione dei cavi interni prima di connetterli alla scheda madre. Si fa riferimento

ai i cavi delle ventole, all cavo dell’alimentatore a 24 pin, al 4pin ATX ed EPS 12V 8 pin, alle connessioni del pannello frontale ed alle connessioni

frontali I/O.

이번 단계에서부터 케이블 정리에대해 생각해주시기를권장합니다.팬케이블, 파워 서플라이 24핀케이블, CPU, ATX 4핀/EPS 12V 8pin,

전면패널 커넥터,전면 IO 커넥터등이 대상이 됩니다.

マザーボードにケーブルを接続する前に、すっきりしたケーブルの取り回しを考え始めるようお勧めします。これには、ファンケーブル、

電源24ピンケーブル、CPU ATX 4ピン/EPS12V 8ピン、フロントパネルコネクタ、およびフロントI/Oコネクタが含まれます。

建議您可以在這時開始理線，請先接上ATX 24Pin、Front panel controller與Front I/O各式線材。

建议您可以在这时开始理线，请先接上ATX 24Pin、Front panel controller与Front I/O各式线材。

lnstallation Guide

Install 2.5” hard drives into the

drive cage. Установите 3,5-дюймовые жесткие

дискивкронштейн дляжесткихдисков.

Bauen Sie 3,5-Zoll-Festplatten in

die Laufwerkhalterung ein.

Installez les disques durs 3.5” dans

le casier.

Instale discos duros de 3,5” en la

carcasa para dispositivos.

Installare gli hard drive da 3,5” nel

supporto.

Install 5.25" devices into the right

side of the drive cage, and secure

with countersunk screws.

5,25-дюймовые устройстваустановите

вправой стороне корзинки для

дисководов изакрепите их винтами

спотайной головкой.

드라이브 케이지의 오른쪽에 5.25"

장치를 설치하고 접시머리 나사로

고정합니다.

3.5” 하드 드라이브를

드라이브케이지에 설치합니다.

5.25”デバイスをドライブケージの

右に設置し、皿ネジで固定します。

ドライブケージに3.5インチハード

ドライブを装着します。

將5.25”裝置安裝至主磁碟架右方，

並以沉頭螺絲鎖固

。

將2.5”硬碟安裝至主磁碟架內部。

将2.5”硬盘安装至主磁盘架内部。

将5.25”装置安装至主磁盘架右方，

并以沉头螺丝锁固

。

Installieren Sie 5,25-Zoll-Geräte auf

der rechten Seite des Laufwerkskäfigs,

sichern Sie sie mit Senkkopfschrauben.

Installez les périphériques 5,25" à

droite dans la cage de disque, et

attachez-les avec des vis à tête

fraisée.

Instale dispositivos de 5,25” en el

lado derecho de la carcasa para

dispositivos y fíjelos con tornillos

avellanados.

Installare i dispositivi da 5,25" sul

lato destro del telaio per unità e

fissare con viti a testa conica.

SCREW A

lnstallation Guide

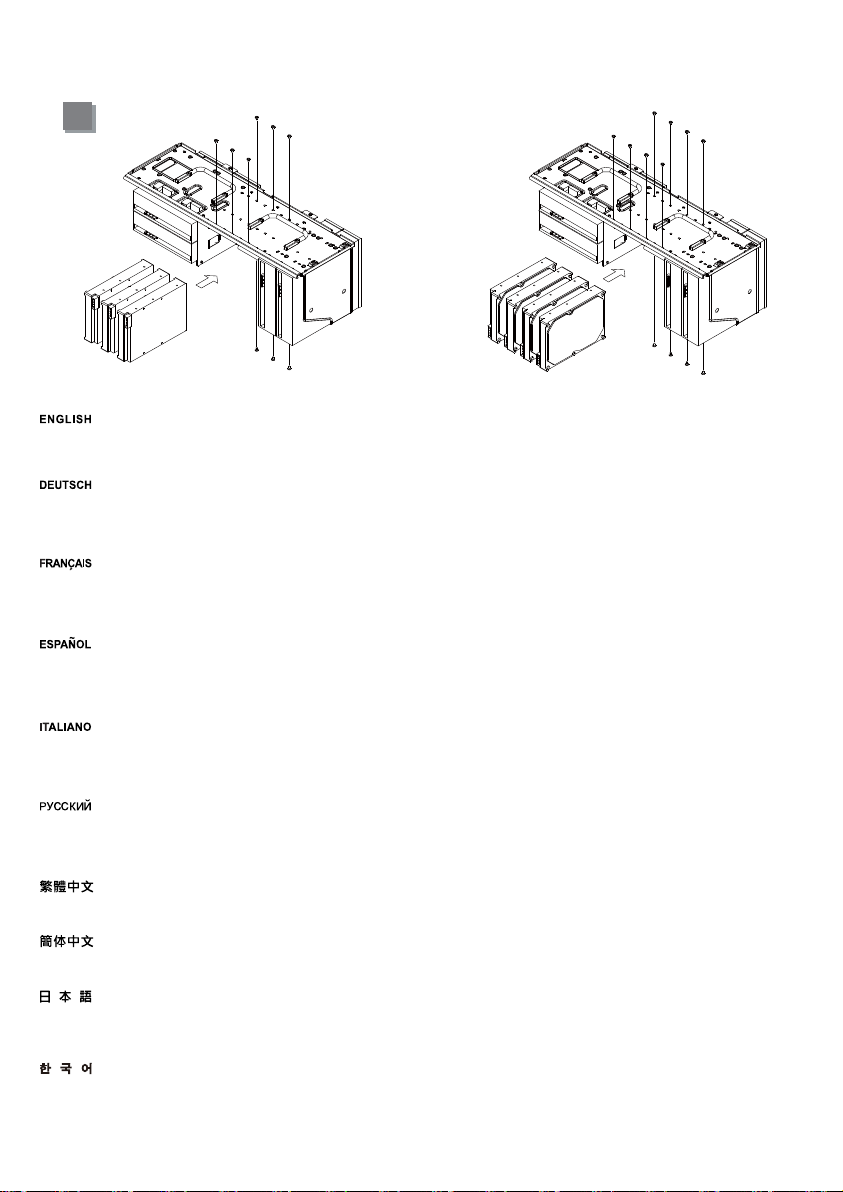

Install 3.5" hard drives into the drive cage, hard drives can be installed either facing left or right depending on your needs. For more information

about the relative positions of hard drives and graphic cards, please refer to the component guide in later pages.

Установите вкорзинке для дисководов 3,5-дюймовые жесткие диски, при этом жесткие диски можно устанавливать как слевой стороны,

так исправой, взависимости от ваших требований. Подробная информация об относительном положении жестких дисков играфических

карт приведена всправочнике компонентов ниже.

Installieren Sie 3,5-Zoll-Festplatten im Laufwerkskäfig; Festplatten können bei der Installation je nach Anforderungen nach links oder nach

rechts ausgerichtet werden. Weitere Informationen über die relativen Positionen der Festplatten und Grafikkarten entnehmen Sie bitte der

Komponentenanleitung weiter hinten.

Installez les disques durs 3,5" dans la cage de disque, les disques durs peuvent être installés soit vers la gauche ou vers la droite selon vos

besoins. Pour plus d'informations sur la position des disques durs et des cartes graphiques, veuillez vous référer au guide des composants

dans les pages qui suivent.

Instale discos duros de 3,5” en la carcasa para discos, los discos duros se pueden instalar mirando hacia la izquierda ó la derecha dependiendo

de sus necesidades. Para tener más información sobre las posiciones relativas de discos duros y tarjetas gráficas, por favor consulte la guía de

componentes en páginas posteriores.

Installare i dischi rigidi 3,5" nel telaio per unità; i dischi rigidi possono essere installati sia rivolti verso destra, sia verso sinistra, in base alle

esigenze personali. Per altre informazioni sulle relative posizioni dei dischi rigidi e delle schede grafiche, fare riferimento alla guida ai componenti

nelle pagine successive.

3.5" 하드 드라이브를 드라이브 케이지에 설치합니다. 하드 드라이브는 사용자의 필요에 따라 왼쪽 또는 오른쪽을 향하도록 하여 설치할

수 있습니다. 하드 드라이브와 그래픽 카드의 상대적 위치에 대한 자세한 내용은 뒷부분의 구성품 설명서를 참조하십시오.

3.5”デバイスをドライブケージに設置します。ハードディスクは必要に応じて左・右いずれの向きにも設置できます。ハードディスクとグラ

フィックカードの相対的な位置の詳細については、以下のページに記載されたコンポーネントガイドをご参照ください。。

將3.5”裝入主磁碟架，硬碟可依需求朝左或右安裝；中間3.5”硬碟與顯示卡槽位相對性，請參考《元件尺寸限制》說明。

将3.5”装入主磁盘架，硬盘可依需求朝左或右安装；中间3.5”硬盘与显示卡槽位相对性，请参考《组件尺寸限制》说明。

In order to maximize interior space usage, the right of the main hard drive cage does not have any anti-vibration mechanism and only supports

standard 3.5" SATA hard drives. It will not support IDE and SATA drives with non-standard connector positions.

Для максимального использования внутреннего пространства справой стороны корзинки для основного жесткого диска не предусмотрено

какого-либо антивибрационного механизма издесь поддерживаются только стандартные 3,5-дюймовые жесткие диски SATA. Не

поддерживаются диски IDE иSATA снестандартным расположением разъемов.

Zur Maximierung der Innenraumausnutzung verfügt die rechte Seite des Hauptfestplattenkäfigs über keinen Antivibrationsmechanismus

und unterstützt nur herkömmliche 3,5-Zoll-SATA-Festplatten. Er unterstützt keine IDE- und SATA-Festplatten mit nicht-standardisierten

Anschlusspositionen.

Afin de maximiser l'utilisation de l'espace intérieur, la partie droite de la cage du disque dur principal ne dispose pas de mécanisme anti-vibrations

et ne supporte que les disques durs SATA de 3,5". Elle ne supporte pas les disques durs IDE et SATA avec des connecteurs dans des positions

non standards.

Para poder maximizar el uso del espacio interno, la parte derecha de la carcasa principal para discos duros no tiene ningún mecanismo

anti vibración y solo acepta discos duros SATA estándar de 3,5”. No aceptará discos IDE ó SATA con posiciones para conectores que no

sean estándar.

Per massimizzare l'uso dello spazio interno, il lato destro del telaio per dischi rigidi non ha nessun meccanismo anti-vibrazione e supporta solo

dischi rigidi SATA 3,5" standard. Non supporta le unità IDE e SATA con connettori in posizioni non-standard.Please connect all SATA cables to

the motherboard as required by your system.

내부 공간 사용을 최대화하기 위해, 메인 하드 드라이브 케이지의 오른쪽에 진동 방지 장치가 없으며 표준 3.5" SATA 하드 드라이브만

지원합니다. 커넥터 위치가 표준과 다른 IDE 및 SATA 드라이브는 지원되지 않습니다.

使用可能な内部スペースを最大にするため、主なハードディスクケージの右には防振機構はなく、標準3.5” SATAハードディスクのみがサポー

トされます。これはIDE、および標準ではないコネクタ位置を持つSATAドライブには対応しません。

為了將機殼空間做最大運用，主磁碟架右邊的硬碟空間只支援標準3.5” SATA硬碟且無防震機制（請使用隨附之硬碟架）；IDE介面或SATA介面

不在標準位置的硬碟均無法安裝。

为了将机壳空间做最大运用，主磁盘架右边的硬盘空间只支持标准3.5” SATA硬盘且无防震机制（请使用随附之硬盘架）；IDE接口或SATA接口

不在标准位置的硬盘均无法安装。

lnstallation Guide

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels SilverStone Enceinte

SilverStone

SilverStone LC19 Manuel utilisateur

SilverStone

SilverStone Precision Series Manuel utilisateur

SilverStone

SilverStone SUGO series Manuel utilisateur

SilverStone

SilverStone REDLINE Series Manuel utilisateur

SilverStone

SilverStone TS07 Manuel utilisateur

SilverStone

SilverStone Grandia Series Manuel utilisateur

SilverStone

SilverStone MS09 Manuel utilisateur

SilverStone

SilverStone Fortress Series FT05 Manuel utilisateur

SilverStone

SilverStone MS05 Manuel utilisateur

SilverStone

SilverStone milo series mj03 Manuel utilisateur

SilverStone

SilverStone MS06 Manuel utilisateur

SilverStone

SilverStone TS432U Manuel utilisateur

SilverStone

SilverStone Kublai KL06 Manuel utilisateur

SilverStone

SilverStone KUBLAI 07E Manuel utilisateur

SilverStone

SilverStone Primera Series Manuel utilisateur

SilverStone

SilverStone SST-PS06B Manuel utilisateur

SilverStone

SilverStone ALTA F1 Manuel utilisateur

SilverStone

SilverStone Mammoth Series Manuel utilisateur

SilverStone

SilverStone sugo series sg09 Manuel utilisateur

SilverStone

SilverStone SG05 LITE Manuel utilisateur

SilverStone

SilverStone FARA R1 Manuel utilisateur

SilverStone

SilverStone TS231U-C Manuel utilisateur

SilverStone

SilverStone DS222 Manuel utilisateur

SilverStone

SilverStone ML06-E Manuel utilisateur

Manuels Enceinte populaires d'autres marques

SilentiumPC

SilentiumPC Armis AR5 Manuel

Pulsar

Pulsar 17/TRP80/DSPR Manuel utilisateur

Thermaltake

Thermaltake V150 TG Manuel utilisateur

MSI

MSI MPG SEKIRA 500X Manuel utilisateur

Antec

Antec Dark fleet DF-10 Manuel utilisateur

Nexans

Nexans WTC05 Manuel utilisateur

Peavey

Peavey DS 1502 Manuel utilisateur

D-Link

D-Link ShareCenter Pro DNS-1550-04 Manuel utilisateur

Rosewill

Rosewill RX82-U(JBOD) Manuel utilisateur

QNAP

QNAP SAS JBOD CLI 1.0 Manuel utilisateur

GAMDIAS

GAMDIAS Talos P1 Manuel utilisateur

Auvs

Auvs KR615 Manuel utilisateur

Digitus

Digitus DA-71114 Manuel utilisateur

CommScope

CommScope FDH 3000 Manuel utilisateur

FS FHD-FWME4 Manuel utilisateur

JBL

JBL CS1215T Manuel utilisateur

Pulsar

Pulsar ARAD-S4 Manuel utilisateur

Pulsar

Pulsar AWO454 Manuel utilisateur
