Sennheiser AC 3200 Manuel utilisateur

Active Transmitter Combiner 8:1

AC 3200

Bedienungsanleitung

Inhalt

Wichtige Sicherheitshinweise ...................................................... 2

Der Active Transmitter Combiner 8:1 AC 3200 ........................ 5

Lieferumfang ................................................................................... 5

Anschluss-Schema .......................................................................... 6

Produktübersicht ............................................................................ 7

AC 3200 in Betrieb nehmen ......................................................... 8

AC 3200 für den Gebrauch vorbereiten ................................ 8

Antenne anschließen .............................................................. 10

Sender an den AC 3200 anschließen ................................... 10

Netzkabel anschließen ........................................................... 11

AC 3200 ein- und ausschalten .............................................. 11

Empfehlungen und Tipps für den optimalen Empfang ........ 12

AC 3200 reinigen und pflegen ................................................... 12

Wenn Störungen auftreten ........................................................ 13

Zubehör und Ersatzteile .............................................................. 14

Technische Daten .......................................................................... 15

Herstellererklärungen .................................................................. 16

Wichtige Sicherheitshinweise

1. Lesen Sie diese Bedienungsanleitung.

2. Bewahren Sie diese Bedienungsanleitung auf. Geben Sie das Gerät an andere Nutzer

stets zusammen mit dieser Bedienungsanleitung weiter.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Anweisungen.

5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.

7. Blockieren Sie keine Lüftungsöffnungen. Stellen Sie das Gerät nach den Anweisungen

in dieser Bedienungsanleitung auf.

8. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Radiatoren, Wärme-

registern, Öfen oder anderen Apparaten (einschließlich Verstärkern) auf, die Wärme

erzeugen.

9. Betreiben Sie das Gerät ausschließlich an den Stromquellentypen, die am Netzstecker

angegeben sind. Schließen Sie das Gerät stets an eine Steckdose mit Schutzleiter an.

10. Achten Sie darauf, dass niemand auf das Netzkabel treten kann und dass es nicht

gequetscht wird, insbesondere nicht am Netzstecker, an der Steckdose und an dem

Punkt, an dem es aus dem Gerät tritt.

11. Verwenden Sie nur die Zusatzgeräte/Zubehörteile, die Sennheiser empfiehlt.

12. Verwenden Sie das Gerät nur zusammen mit Wagen, Regalen, Stati-

ven, Halterungen oder Tischen, die der Hersteller angibt oder die

zusammen mit dem Gerät verkauft werden.

Wenn Sie einen Wagen verwenden, schieben Sie ihn zusammen mit

den Geräten äußerst vorsichtig, um Verletzungen zu vermeiden und

zu verhindern, dass der Wagen umkippt.

13. Trennen Sie das Gerät vom Netz, wenn Gewitter auftreten oder das Gerät über einen

längeren Zeitraum nicht verwendet werden.

14. Lassen Sie alle Wartungsarbeiten von qualifiziertem Wartungspersonal durchführen.

Wartungsarbeiten müssen durchgeführt werden, wenn das Gerät auf irgendeine

Weise beschädigt wurde, wenn beispielsweise das Netzkabel beschädigt wurde,

Flüssigkeiten oder Objekte in das Gerät gelangt sind, das Gerät Regen ausgesetzt

war, es nicht fehlerfrei funktioniert oder fallen gelassen wurde.

15. Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät vom Netz zu trennen.

16. WARNUNG: Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Andernfalls

besteht die Gefahr eines Brandes oder Stromschlages.

17.

Setzen Sie das Gerät weder Spritz- noch Tropfwasser aus. Stellen Sie keine mit

Flüssigkeiten gefüllte Gefäße auf das Gerät.

18. Achten Sie darauf, dass der Netzstecker des Netzkabels immer in ordnungs-

gemäßem Zustand und leicht zugänglich ist.

Wichtige Sicherheitshinweise

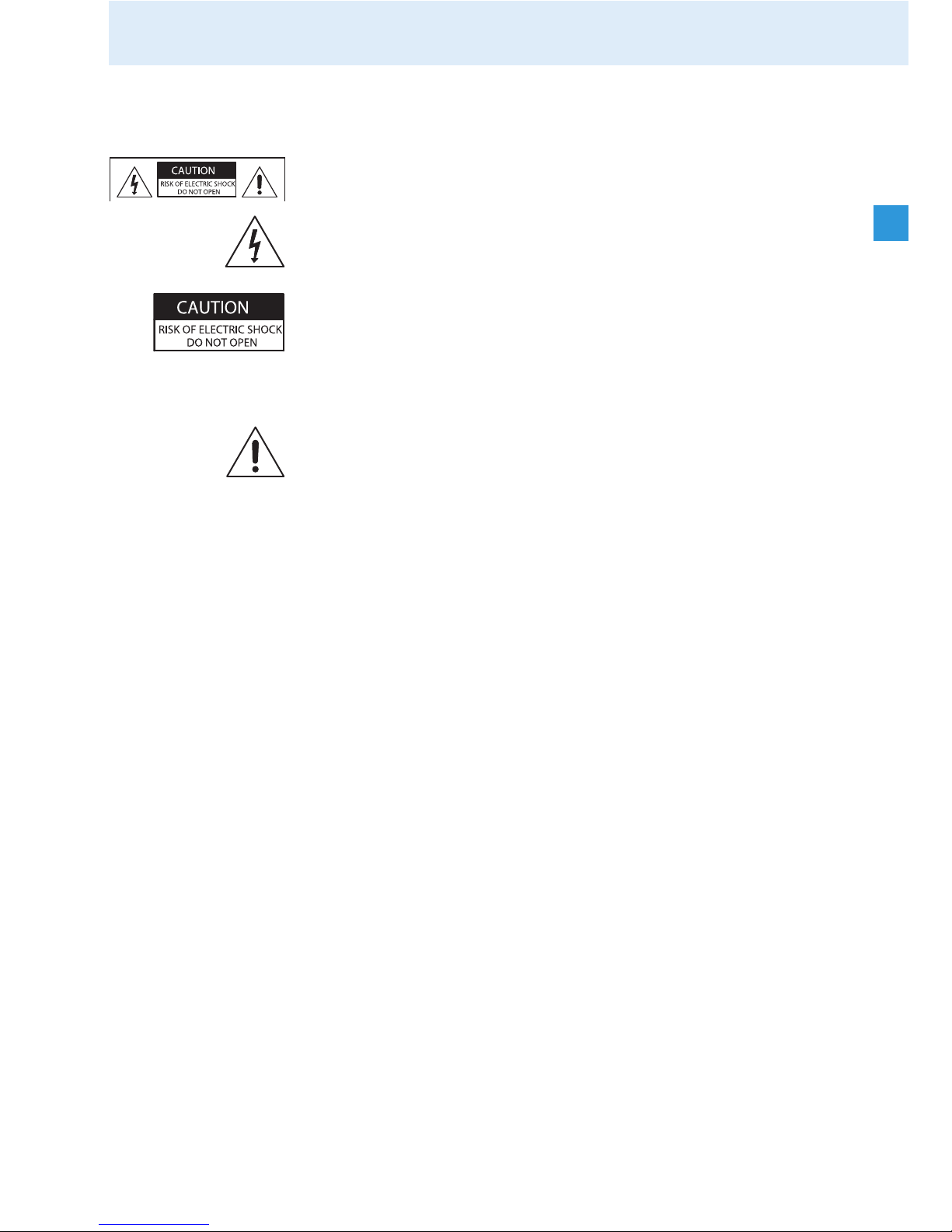

Der Gefahrenhinweis auf der Rückseite

des Active Transmitter Combiners 8:1 AC 3200

Der nebenstehende Aufkleber ist auf der Rückseite des AC 3200

angebracht. Die Symbole haben folgende Bedeutung:

Dieses Symbol zeigt an, dass gefährliche Spannungswerte, die

ein Stromschlagsrisiko darstellen, innerhalb des AC 3200 auf-

treten.

Dieses Symbol zeigt an, dass der AC 3200 nicht geöffnet wer-

den darf, da die Gefahr eines elektrischen Schlages besteht. Im

Inneren des AC 3200 befinden sich keine Komponenten, die

vom Benutzer repariert werden können. Überlassen Sie Repara-

turen dem qualifizierten Kundendienst.

Dieses Symbol zeigt an, dass das diesem AC 3200 beiliegende

Handbuch wichtige Betriebs- und Wartungsanweisungen ent-

hält.

Überlast

Überlasten Sie weder Steckdosen noch Verlängerungskabel.

Anderenfalls besteht das Risiko eines Brandes oder elektrischen

Schlags.

Ersatzteile

Wenn Ersatzteile eingebaut werden müssen, dann stellen Sie

sicher, dass der Wartungstechniker Ersatzteile verwendet, die

Sennheiser empfiehlt, oder solche Ersatzteile, die dieselben

Eigenschaften wie die Originalteile aufweisen. Unzulässige

Ersatzteile können zu Bränden oder elektrischen Schlägen füh-

ren oder andere Risiken bergen.

Sicherheitsprüfung

Veranlassen Sie, dass der Wartungstechniker nach Abschluss

der Wartungs- oder Reparaturarbeiten Sicherheitsprüfungen

durchführt, um sicherzustellen, dass sich das Gerät in sicherem

Betriebszustand befindet.

Wichtige Sicherheitshinweise

Bestimmungsgemäßer Gebrauch

Der bestimmungsgemäße Gebrauch des AC 3200 schließt ein,

dass Sie:

ydas Gerät gewerblich einsetzen,

ydiese Anleitung und insbesondere das Kapitel „Wichtige

Sicherheitshinweise“ auf Seite 2 gelesen haben,

ydas Gerät innerhalb der Betriebsbedingungen nur so ein-

setzen, wie in dieser Anleitung beschrieben.

Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das

Gerät anders als in dieser Anleitung beschrieben einsetzen oder

die Betriebsbedingungen nicht einhalten.

Der Active Transmitter Combiner 8:1 AC 3200

Der Active Transmitter Combiner 8:1

AC 3200

An den AC 3200 können Sie bis zu 8 Wireless-Monitoring-Sen-

der der Marke Sennheiser anschließen. Passende Sender finden

Sie unter www.sennheiser.de auf der AC 3200-Produktseite.

Sie benötigen dann lediglich eine einzige Antenne (Richt-

antenne A 2003 UHF, Rundstrahl-Antenne A 1031 U oder

zirkular polarisierte UHF-Antenne A 5000 CP).

Damit erhalten Sie eine hochwertige Acht-Kanal-Audio-

Übertragungsanlage für die Einsatzzwecke:

yMehrkanal-Wireless-Monitorsysteme für den Bühneneinsatz

und

yMehrkanalsysteme für den Talkbackeinsatz z. B. in Studios

Lieferumfang

1 Active Transmitter Combiner 8:1 AC 3200

3 Netzkabel (EU/UK/US)

4 selbstklebende Gerätefüße

1 Bedienungsanleitung

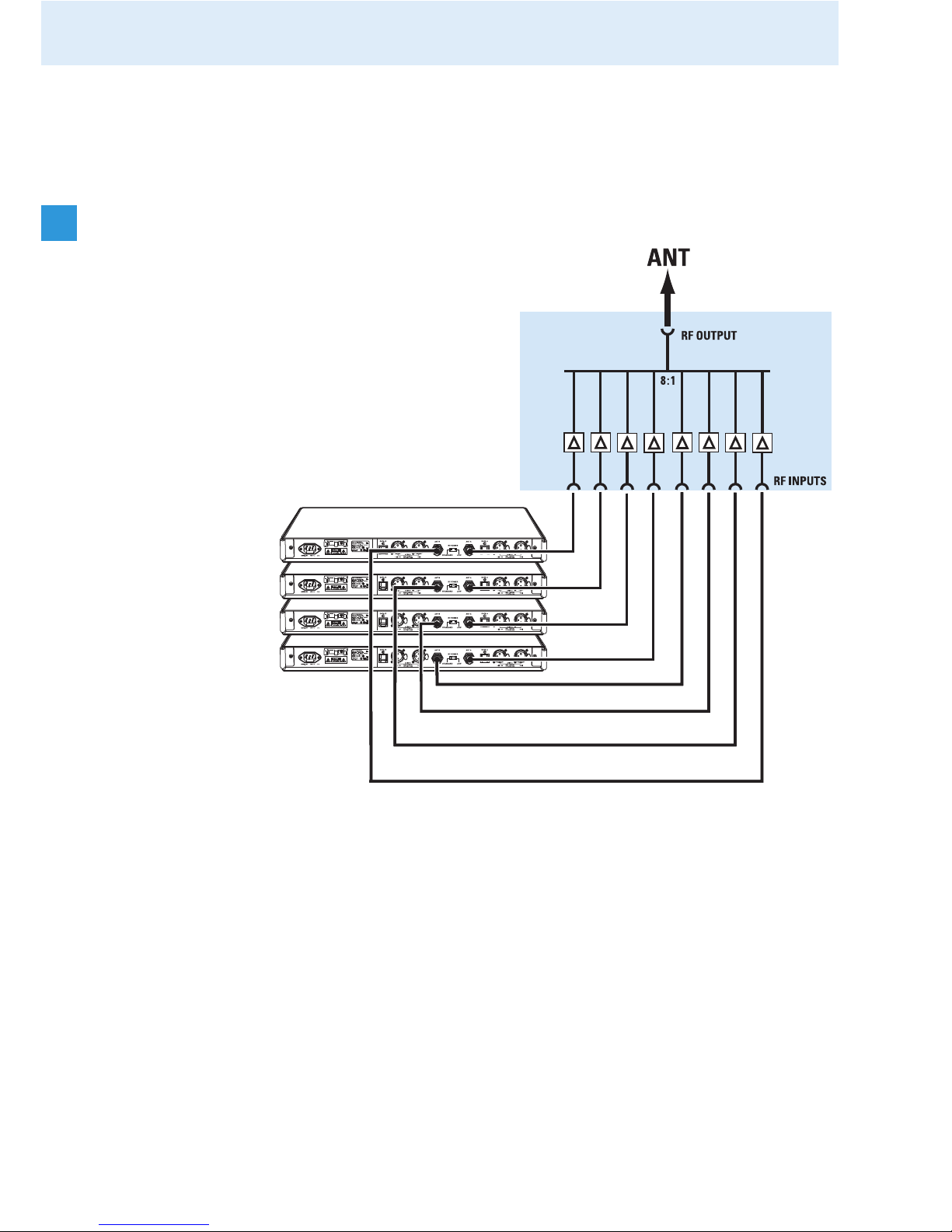

Anschluss-Schema

Das folgende Anschluss-Schema illustriert eine Acht-Kanal-

Anlage mit nur einer Antenne.

AC 3200

Produktübersicht

Montagewinkel

Lüftungsöffnungen (seitlich)

8 LEDs: Betriebsanzeigen der HF-Eingänge

LED

Ein-/Ausschalter

Netzbuchse

8 HF-Eingänge RF IN 1 bis RF IN 8 zum Anschluss der Sender

BNC-Buchse für Antennen-Ausgang ANT

70 W



쐋

 













AC 3200 in Betrieb nehmen

AC 3200 für den Gebrauch vorbereiten

Sie können den AC 3200 entweder auf einer ebenen Fläche auf-

stellen oder in ein Rack montieren.

Gerät aufstellen

Damit der AC 3200 rutschfest auf einer Unterlage steht, liegen

vier selbstklebende Gerätefüße aus Weichgummi bei.

왘Reinigen Sie an der Unterseite des AC 3200 die Stellen, an

denen Sie die Gerätefüße aufkleben möchten.

VORSICHT! Gefahr von Geräteschäden durch Hitze!

Der AC 3200 sowie die angeschlossenen Sender entwi-

ckeln im Betrieb erhebliche Abwärme. Wird diese nicht

abgeführt, können die Geräte beschädigt werden!

Die Geräte enthalten Lüfter, um die entstehende

Wärme abzutransportieren:

왘Stellen Sie unbedingt sicher, dass die Luft

ungehindert durch die seitlichen Lüftungs-

öffnungen des AC 3200 und zwischen

weiteren Geräten zirkulieren kann.

왘Reinigen Sie die seitlichen Lüftungsöffnungen

regelmäßig mit einem weichen Pinsel.

왘Platzieren Sie den AC 3200 als oberstes Gerät,

um einen Wärmestau zu verhindern.

왘Stellen Sie niemals mehr als zwei Geräte direkt

übereinander!

VORSICHT! Gefahr der Verfärbung von Oberflächen!

Oberflächen sind mit Lacken, Polituren oder

Kunststoffen behandelt, die bei Kontakt mit ande-

ren Kunststoffen Flecken hervorrufen können. Wir

können daher trotz sorgfältiger Prüfung der von

uns eingesetzten Kunststoffe Verfärbungen Ihrer

Oberflächen nicht ausschließen.

왘Stellen Sie den AC 3200 nicht auf empfindliche

Oberflächen.

AC 3200 in Betrieb nehmen

왘Kleben Sie die Gerätefüße wie nebenstehend abgebildet

fest.

왘Stellen Sie den AC 3200 auf einer ebenen, waagerechten

Fläche auf.

Rack-Montage

VORSICHT! Gefahren bei der Rack-Montage!

Beachten Sie beim Einbau des Geräts in ein

geschlossenes Rack oder zusammen mit mehreren

Geräten in ein Mehrfach-Rack, dass sich die Umge-

bungstemperatur, die mechanische Belastung und

die elektrischen Potenziale anders verhalten als

bei Geräten, die nicht in ein Rack eingebaut

werden:

왘Die Umgebungstemperatur im Rack darf die in

den technischen Daten vorgegebene Höchst-

temperatur nicht überschreiten.

왘Achten Sie beim Einbau in ein Rack darauf, dass

die für den sicheren Betrieb erforderliche Belüf-

tung nicht beeinträchtigt wird oder sorgen Sie

für zusätzliche Belüftung.

왘Platzieren Sie den AC 3200 als oberstes Gerät

im Rack, um einen Wärmestau zu verhindern.

왘

Lassen Sie eine Höheneinheit über dem AC 3200

frei, damit die erwärmte Luft entweichen kann.

왘Achten Sie beim Einbau in ein Rack auf gleich-

mäßige mechanische Belastung, um Gefahr

bringende Situationen zu vermeiden.

왘Beachten Sie beim Anschluss an das Stromnetz

die Angaben auf dem Typenschild. Vermeiden

Sie eine Überlastung der Stromkreise. Sehen

Sie bei Bedarf einen Überstromschutz vor.

왘Sorgen Sie durch geeignete Maßnahmen für die

zuverlässige Erdung des Geräts. Dies gilt beson-

ders für Netzanschlüsse, die nicht direkt, son-

dern z. B. über ein Verlängerungskabel erfolgen.

왘Beachten Sie beim Einbau in ein geschlossenes

oder Mehrfach-Rack, dass sich unbedenkliche

Ableitströme einzelner Geräte addieren und

somit die erlaubten Grenzwerte überschreiten

können. Als Abhilfe erden Sie das Rack über

einen zusätzlichen Anschluss.

Autres manuels pour AC 3200

Table des matières

Langues :

Autres manuels Sennheiser Émetteur

Sennheiser

Sennheiser SK 5012 Manuel utilisateur

Sennheiser

Sennheiser SK 1013-6 Manuel utilisateur

Sennheiser

Sennheiser SKP 100 G3 Manuel utilisateur

Sennheiser

Sennheiser SR 2020-D Dimensions

Sennheiser

Sennheiser BTD 300i Manuel utilisateur

Sennheiser

Sennheiser SK 500 G2 Manuel utilisateur

Sennheiser

Sennheiser EZI 110 Manuel utilisateur

Sennheiser

Sennheiser SK 2020-D Manuel utilisateur

Sennheiser

Sennheiser Active Transmitter Combiner 8:1 AC 3200 Manuel utilisateur

Sennheiser

Sennheiser SZI 1015-T Manuel utilisateur

Sennheiser

Sennheiser SYSTEM 2020 Manuel utilisateur

Sennheiser

Sennheiser SR 2050 IEM Manuel utilisateur

Sennheiser

Sennheiser SK 2012 Manuel utilisateur

Sennheiser

Sennheiser TI 100 Manuel utilisateur

Sennheiser

Sennheiser ew 300 IEM G3 Manuel utilisateur

Sennheiser

Sennheiser SK 1011 Manuel utilisateur

Sennheiser

Sennheiser SKM 1030 Dimensions

Sennheiser

Sennheiser SK 500 G3 Manuel utilisateur

Sennheiser

Sennheiser SK 100 G3 Manuel utilisateur

Sennheiser

Sennheiser SK 5212-II - FREQUENCY TABLES Manuel utilisateur

Sennheiser

Sennheiser SK 1012-90 Manuel utilisateur

Sennheiser

Sennheiser SR 3256 - Manuel utilisateur

Sennheiser

Sennheiser SK 500 G3 Manuel utilisateur

Sennheiser

Sennheiser ew 300 IEM G3 Manuel utilisateur

Manuels Émetteur populaires d'autres marques

NIVELCO

NIVELCO EasyTREK SCA-300 Series Manuel du propriétaire

Honeywell

Honeywell 5816WMBR Manuel utilisateur

Kamstrup

Kamstrup READy MTU Mode d'emploi

Omega

Omega ZW Series Manuel utilisateur

ABB

ABB Field 264H Mode d’emploi

Alinco

Alinco DJ-V17T Manuel utilisateur

Dejero

Dejero EnGo 3x Manuel utilisateur

Rosemount

Rosemount 4600 Manuel utilisateur

Speaka Professional

Speaka Professional 2342740 Manuel utilisateur

trubomat

trubomat GAB 1000 Manuel utilisateur

Teledyne Analytical Instruments

Teledyne Analytical Instruments LXT-380 Manuel utilisateur

Rondish

Rondish UT-11 Manuel utilisateur

MG 10JRE Manuel utilisateur

Burkert

Burkert 8177 Manuel utilisateur

Firetide

Firetide HotPort 3203 Manuel

Tele Radio

Tele Radio T9-02 Manuel utilisateur

Rotronic

Rotronic HygroFlex HF3 Series Manuel utilisateur

Jamara

Jamara FCX6 Pro Tel Manuel utilisateur
