Seiko IP-5620 Manuel utilisateur

日本語

クイックリファレンスガイド

ENGLISH

Quick Reference Guide

FRANÇAIS

Guide de référence rapide

ITALIANO

Guida di riferimento rapido

DEUTSCH

Schnellreferenz

ESPAÑOL

Guía de consulta rápida

PORTUGUÊS

Manual de Consulta Rápida

U00122912801

Seiko I Infotech Inc.

Solvent Ink Color Inkjet Printer

IP-5620/5520

日本語

IP-5620/5520

クイックリファレンスガイド

日本語



 

            

            

    

  

  

  

    

           

          

       

  

         

      

  

  



ここでは、プリンターの外観を示し、構成品の各部の名称と機能を説明します。



加圧ローラーアップダウンレバー

メディアを固定または解除するレバー

です。

キャップカバー 

キャッピングユニット

の清掃や

ワイパー

ブレード

の交換をする時などに開け

ます。

フロントカバー 

印刷するときは必ず閉じておきます。

メンテカバー

プリントヘッドのメンテンス（交換や

高さ調整など）を行う際に開けます。 操作パネル

プリンターの状態を表示するランプ

やLCD、各種機能を設定するキーが

割り付けられています。

メディアカッタブレード

（オプション）

メディアをカットします。

巻き取り装置

（オプション）

廃インクボトル 

メディアクリップ

（オプション）

メディアをカットした後、メディアが

落下しないように止めます。

フロントペーパーガイド

インクを乾燥させるアフターヒーター

が内蔵されています。メディアクリップ

（オプション）

メディアをカットした後、メディアが

落下しないように止めます。

グリットローラー

メディアを送り出したり、

戻したりするローラーです。

加圧ローラー

加圧ローラーアップダウンレバーを

下げるとメディアを挟み込みます。

プラテン

メディアの通り道です。メディアが浮か

ないようにする吸着ファンとインクを

定着させるプリントヒーターが内蔵さ

れています。

メディアエッジガード 

メディア両端（エッジ）のカールやケバ

からプリントヘッドを保護します。

排紙センサー

メディアの有無を検出するセンサーです。

日本語



キャスタ

プリンターを移動するときはロック

をOFFにし、固定するときはロックを

O N にします。

電源インレット

電源コードを接続します。

USBコネクタ

USB2.0ケーブルを接続します。

インクカートリッジスロット

インクカートリッジをセットする挿入

口です。

フランジ受け

メディアを支えます。

メディアホルダー

ロールメディアの両端に取

り付けます。

加圧ローラーアップダウンレバー

メディアを固定または解除するレバー

です。

プリンター前面の加圧ローラーアップ

ダウンレバーと同期して動きます。

エキゾーストアタッチメント

（オプション）取り付け位置

エキゾーストアタッチメント

（オプション）取り付け位置







プリンターには、印刷メディアへの画質の定着・安定化のために 3 つのヒーターが搭載されています。

  

プリヒーター

メディアに予熱を与えます。

プリントヒーター

メディアにインクを浸透させ、インク

を定着させます。

アフターヒーター

インクを乾燥し、画質を安定させます。

メディア搬送方向

メディア

プリント

ヘッド 

キャリッジ 

リアペーパガイド 

前面背面

ワイパーブレード

プリントヘッドのノズル面の異物を

取り除きます。

キャッピングユニット 

プリントヘッドのノズルが乾くのを防

ぎます。

ヘッド上下機構

レバーを倒すことでプリントヘッドが

0.5mm高くなります。

日本語



プリンターの操作パネルには、キー，LED，LCD が下図のようにレイアウトされています。なお、エラー

や無効キー入力時の通知用のブザー機能もついています。

LCD

プリンターの状態やメニュー画面などを表示します。

英数字，

カタカナ

，記号表示（

行

文字）で

プリンター

の各種

メッセージ

を表示

したり、状態を表示したりします。メニューは階層構造をとっています。各メニ

ューには、 ， ， ， キーやメニューキーを使ってアクセスします。

電源スイッチ

プリンターの電源をオン

／

オフ

する電源スイッチとして使用し

ます。

ブザー

エラー発生時、無効キー入力の警告、

及び、日常メンテナンスなど、プリント

ヘッドがキャップされていない状態の

警告時に鳴動します。

LED

点灯、点滅、消灯によって、

プリンターの状態を表示します。

キー

プリンターのメニュー操作などに使用

します。

プリンターのオンライン／オフラインの切

り換えに使用します。

ヒーターコントロールメニューに入る時

に使用します。

短押し：メカチョウセイメニューに入る

時に使用します。

長押し：チョウセイメニューに入る時に

使用します。

短押し：クリーニングメニューに入る

時に使用します。

長押し：サービスメニューに入る時に使

用します。

入力したパラメータをキャンセルする時

に使用します。

パラメータの入力補助（メニューの階層

表示の切り換え）キーとして使用します。

メニューの確定，パラメータの確

定に使用します。

メニューグループの選択、メ

ニューの切り換え（選択、数

値のアップ／ダウン）などに

使用します。

データLED（緑）

データーの受信状態を表示します。

・点滅：コンピュータからのデーター受信中

・消灯：コンピュータからの受信データーなし

エラーLED（オレンジ）

エラー LED（オレンジ）

エラーの有／無を表示します。

・点灯：エラーあり

・点滅：ワーニングあり

・消灯：正常（エラーなし）

インクLED（緑）

インクの有／無を表示します。

・点灯：すべてのインクあり

・点滅：インクの残量が少ない

インク使用期限切れ間近

・消灯：インクなし

メディアLED（緑）

メディア LED（緑）

メディアの有／無を表示します。

・点灯：メディアあり

（ロールあるいはカットメディアどちら

かが装着されている）

・点滅：巻き取りタイムアウト

・消灯：メディアなし

（ロール，カットメディアがどちらもない）

オンラインLED

オンライン LED

プリンターのオンライン／オフライン状態

を表示します。

・点灯：オンライン

・点滅：プリントポーズモード

・消灯：オフライン

  



1



         

注　意



あらかじめ、メディアエッジガードがメディアの

下に入らないように両側によけておきます。



メディアエッジガードは、ここでのメディア交換

作業が完了した後にセットを行ってください。



ロールエンドが紙管に糊付けされているメディ

アを使用した場合に、糊がペーパーガイドや

プラテンに付いてしまう場合があります。その

様な場合は必ず清掃して糊を取り除いてからメ

ディアを取り付けてください。

参考



ブロアー装置 ( オプション ) をご使用の場合

は、作業の邪魔にならない位置に移動して

ください。

2               



3            

  

4

        

注　意



ロールメディアをメディアホルダーに差し込む

時、巻きずれを起こしたり、ロールメディアの

端面に傷をつけたりしないようご注意ください。



紙管がロールホルダーに固定されるように、しっ

かりと奥まで差し込んでください。　

参考

   

＜印刷面が外巻きのロールの場合＞

＜印刷面が内巻きのロールの場合＞

5            

   

日本語

6        

   

注　意



加圧ローラーアップダウンレバーは 3 段階（上、

中、下）の切り替え位置があります。ここでは

加圧ローラーをアップ（解除）させるために、

一番上の位置まで上げてください。

7





メディアの先端がフロントカバーから 200mm

以上出るまで送ってください。

メディアの先端がフロントカバーから出ると確

認音が鳴ります。

注　意



使用環境によっては、メディアがペーパガイド

などに貼り付いて送りにくい場合があります。

このような場合は、メディアの両端を持ってペー

パガイドから浮かせながら送ってください。



先端がアップカールしていたり、ダウンカール

しているメディアは本体内部に引っかかり、正

常にセットできない場合があります。大きくアッ

プカール、ダウンカールしているメディアは使用

しないでください。



ロールメディアの先端がフロントカバーにあたら

ないように注意してください。

ロールメディアの巻きぐせがある場合、巻きぐ

せをのばしてからセットしてください。



メディアエッジガードがメディアの下に入ってい

ないか確認してください。

8               

              

加圧ローラに均等にかかるように

メディアをセットしてください。

参考



ラベルの目盛り（目安ライン）とメディア幅

の関係を覚えておくと、次回メディアセット

時の位置合わせの参考になります。

メディア端面がこの範囲に入るように

セットしてください。

注　意



メディアだけをずらすと、スキューの原因になり

ますので、メディアホルダーと共に動かしてセッ

ト位置を調整してください。

9

  

10               



注　意



無理にメディア端面を目安ラインに合わせよう

とせず、ロールに対して真っ直ぐにセットしてく

ださい。



11            

以降、LCD 画面上のガイダンスに従って操作し

ます。

注　意

加圧ローラーをダウン（加圧）させるために、

一番下の位置まで下げてください。

12 



      

メディアエッジガードがメディアの下に入り込

んでいたり、厚いメディアを無理に挿し込んで

引っかかったりしていないか確認します。

メディアエッジガードが正しくセットされてい

ることを目視確認し、キーを押します。

エッジガードカクニン

＊ＯＫ？

13        



キー，キーで「ロール」か「シート」が

選択できます。ここでは「ロール」を選択し、

キーを押します。

（キーでメディア選択を元に戻します。）

メテ゛ィアヲセンタクシテクタ゛サイ

メテ゛ィアセンタク：シート

メテ゛ィアヲセンタクシテクタ゛サイ

メテ゛ィアセンタク：ロール

14        

キー，キーで登録されているメディアの

種類を選択し、キーを押します。

シュルイヲセンタクシテクダサイ

シュルイセンタク：ＸＸＸ

シュルイヲセンタクシテクダサイ

シュルイセンタク：ＰＡＰＥＲ

参考

          

登録済みメディアの最後に「メディアヲトウロクシテ

クダサイ」が表示されます。

キーを押すと、メディア登録メニューに入ります。

メディア登録方法は、トウロクメニューから登録する

場合と同じ操作方法となります。

キーを押すと、メディア登録メニューからメディア

の種類選択メニューに戻ります。

キーを押すと、入力前の値に戻ります。

シュルイヲセンタクシテクダサイ

シュルイセンタク：ＸＸＸＸＸ

シュルイヲセンタクシテクダサイ

シュルイセンタク：ＰＡＰＥＲ

シュルイヲセンタクシテクダサイ

メディアヲトウロクシテクダサイ

 



15        

プリンターに取り付けたロールメディアの残量

を入力してください。

ザンリョウヲセットシテクダサイ

＊ＸＸＸｍ

16              

ザンリョウヲセットシテクダサイ

＊ＸＸＸｍ

y正常に終了した場合は、オンラインの状態ま

たは、オフラインの状態に戻ります。

y正常に終了しなかった場合は、エラーメッセー

ジが表示されます。

手順 に戻ってやり直してください。

注　意



メディアを取り付けた後、メディアがメディアカッ

ターブレード（オプション）のすき間に入り込ん

でいないか、メディアクリップ（オプション）に

挟まれていないか、プラテン上のメディアに浮き

やシワがないかなどを確認してください。

日本語



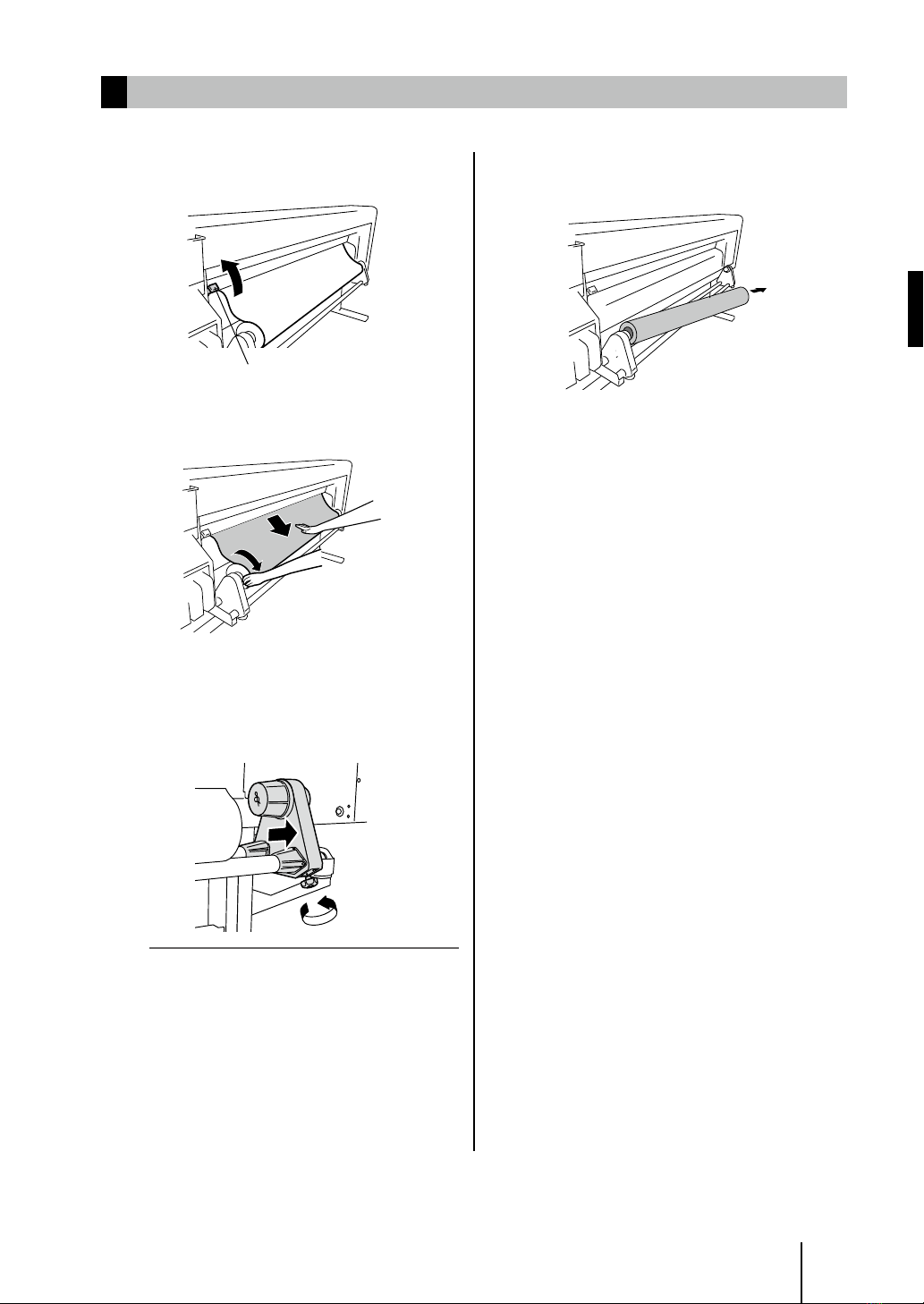

1            

2

 

3         



            

注　意



ロールメディアをメディアホルダーから抜く際

に、ロールメディアを落とさないように注意して

ください。手が挟まれたり、足の上に落とした

りすると、けがをする恐れがあります。

4          

        

     
