Schlage HDB Manuel utilisateur

*23737901*

23737901

1 Install HDB bracket

1a Select Appropriate Shim

HDB bracket

Glass

Shim with

compression pad

1b Install HDB Bracket

• Install appropriate shim (padded side toward glass)

• Tighten set screws (3/32” hex wrench included)

Set screws

Shim with compression pad to be installed on top of glass

opposite the hinge side with the hole for the armature facing

toward the “push” side of the opening.

2 Prepare frame

2a Tape Template on HDB Bracket and Frame

• Align armature hole on template with armature hole in HDB

bracket

• Prepare frame holes per template

SINGLE DOOR

TEMPLATE

Armature hole

TEMPLATE TEMPLATE

DOUBLE DOORS

Armature holes

LHerculite Door Bracket (HDB) is to be used with glass doors.

M400 Series Electromagnetic Lock Kit

HDB

Installation Instructions

Printed in China

23737901 Rev. 04/14-c

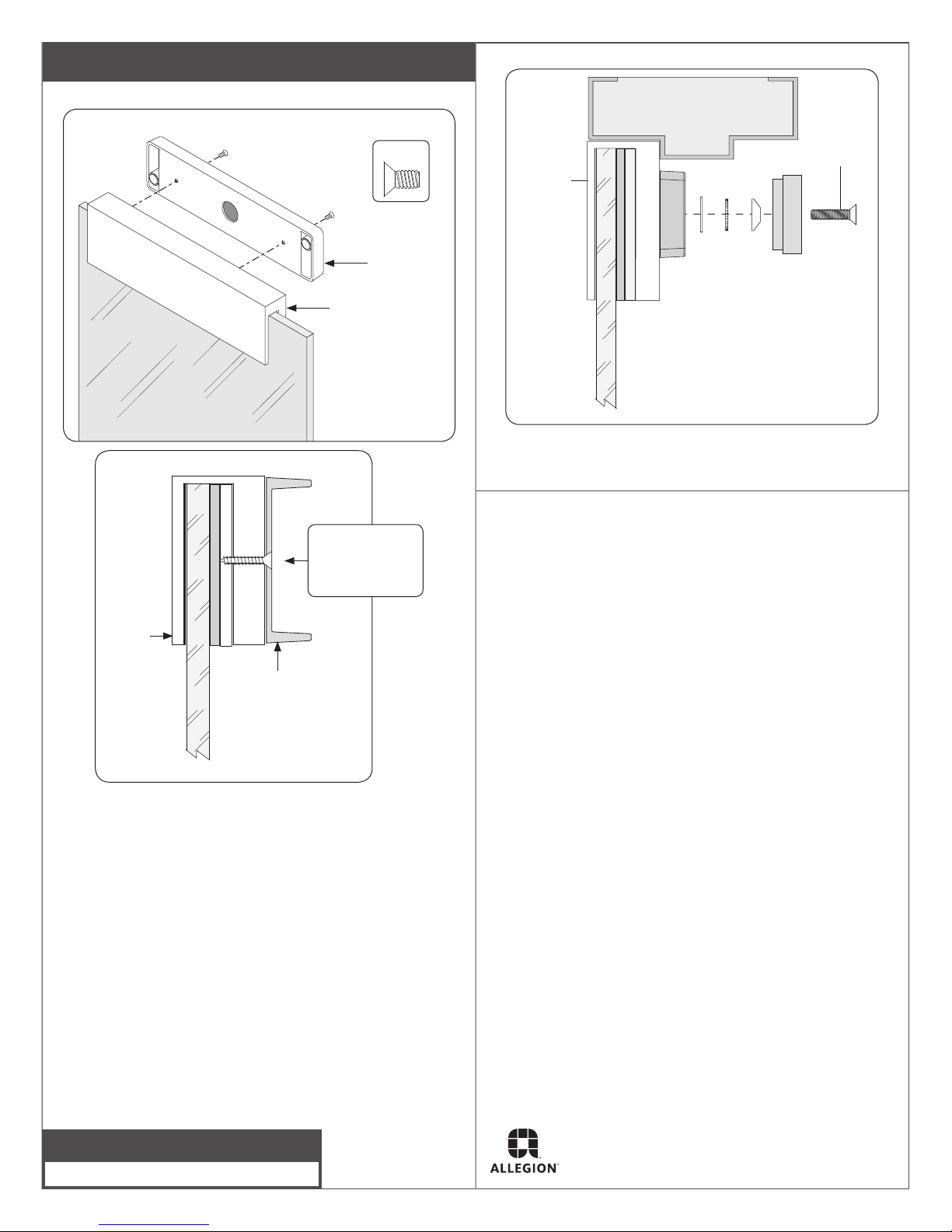

3 Install Magnetic Lock

3a Attach Armature Holder to HDB Bracket

OUTSIDE

Armature

holder

HDB bracket

Armature holder

screws must be

ush to inside of

armature holder.

HDB

bracket

Armature

holder

3b Install Armature Plate

HDB

Bracket

Flat Washer

Star Locking Washer

Cone Washer

Armature Plate

Armature Holder

Armature

Bolt*

Shim

• Armature bolt must be tightened to 120 in-lbs.

• Use bolt supplied in HDB kit.

• M490 armature must be disassembled to replace armature bolt

3c Continue Installation Per Magnetic Lock Installation

Instructions

Customer Service

1-877-671-7011 www.allegion.com/us
