Schlage CO-MS Manuel utilisateur

*P516-764*

P516-764

CO-Series and 75 Function for Mortise

Serie CO y función CO-220-75 para cerradura de muesca

Série CO et fonction CO-220-75 serrures la mortaise

CO-MS

Installation Instructions

Instrucciones de instalación

Notice d’installation

Tools Included

Herramientas incluidas

Outils inclus

Left Hand Shown, Right Hand Opposite

Se muestra el lado izquierdo, para el lado derecho es opuesta

Main gauche illustrée, main droite en opposé

1Prepare Door

See template.

Prepare la puerta

Consulte la plantilla.

Préparez la porte

Consultez le gabarit.

2If Insulator Strip is Present, Carefully Remove it

Si hay una tira aislante, retírela con cuidado

Si la bande isolante est présente, l'enlever soigneusement

OR O OU

Inside

Interior

Intérieur

Outside

Exterior

Extérieur

Door Position Switch (DPS) Not

Included with 75 Function

Interruptor de posición de puerta (DPS,

por sus siglas en inglés) no incluido con

la Función 75

Interrupteur de porte ou DPS non

compris avec la fonction 75

Inside

Interior

Intérieur

CO-220

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

3If Included, Install Door Position Switch (DPS)

Si incluido, instale el interruptor para posición de la

puerta (DPS)

Si inclus, installez le commutateur de position de porte

!Ensure Alignment on Door and Jamb

Asegure que la puerta y la jamba estén alineadas

Assurez l'alignement avec la porte et le montant

Inside

Interior

Intérieur

4Check Lever Handing

See "Rehanding" on back page if pin is not toward latch

Verifique el lado de la palanca

Consulte "Cambiar de lado" en la última página si el pin no apunta

hacia el cerrojo

Vérifiez le déplacement du levier

Consultez le chapitre "Déplacement" si la broche n'est pas orientée

vers le loquet

96 Install Cylinder and Lever

Instale el cilindro y la palanca

Installez le cylindre et le levier

90˚

OR O OU

Until Cam Stops

Hasta que se

detenga la leva

Jusqu'à ce que la

came s'arrête

Align as Shown

Alinee como se muestra

Alignez comme indiqué

15°

ALL

TODOS

TOUS

Keyed Lever

Manija con Llave

Levier à clé

Interchangeable Cores

Núcleos Intercambiables

Barillets Interchangeables

95 Correct

Correcto

Correcte

Incorrect

Incorrecto

Incorrecte

Verify Tailpiece is Horizontal

Verifique que la pieza posterior se

encuentre en posición horizontal

Vérifiez que la queue de pêne soit

horizontale

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

Changing Lock Hand

1. Remove

armor front.

Pull latchbolt

away from

lock case and

rotate 180°.

Reinstall

armor front.

P515-473 Rev. 12/04-a

Pull and

Rotate

Changing Lock Hand

1. Remove

armor front.

Pull latchbolt

away from

lock case and

rotate 180°.

Reinstall

armor front.

P515-473 Rev. 12/04-a

Outside

Exterior

Extérieur

Align Triangles

Asegure que los triángulos

de orientación estén alineados

Assurez-vous du bon alignement

des triangles d'orientation

Install Outside Spindle and Standoffs

Instale el eje y los distanciadores exteriores

Installez l'axe de la poignée et les chevilles

Stand-offs Align with 2 Holes in Mortise Case

Los puntos muertos se alinean con 2 orificios en la

caja con muesca

Le montage vertical s'aligne avec les 2 trous situés

dans le boîtier de mortaise

⁵⁄₁₆"

Wrench

Llave

Clef

Slide Mortise Lock Into Door

Deslice la cerradura de muesca en la puerta

Faites glisser la serrure à mortaise dans la porte

Changing Lock Hand

1. Remove

armor front.

Pull latchbolt

away from

lock case and

rotate 180°.

Reinstall

armor front.

P515-473 Rev. 12/04-a

Pull and

Rotate

Note: Refer to Sticker for Mortise Rehanding

Refiérase a la calcomanía para cambiar la muesca de lado

Consultez l'autocollant pour le déplacement de la mortaise

If Present, Route

Cable

Si hay un cable,

instálelo

Si présent, placer le

câble

12 Install Bushing and Outside Escutcheon

Instale la planchuela exterior y el casquillo

Installer la douille et l'entrée de serrure extérieure

x2 ¹⁄₄"

Wrench

Llave

Clef

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

13 Install Plate

Instale la placa

Installez la plaque

Wood / Madera / Bois

#16

#12-24

Metal / Metal / Métal

¹⁄₈”

Inside

Interior

Intérieur

Align as Shown

Alinee como se muestra

Alignez comme indiqué

Inside

Interior

Intérieur

For Horizontal Lever application

Para la aplicación

de palanca horizontal

Pour une application

horizontal du levier

TOP

SUPERIOR

HAUT

For Vertical Lever application

Para la aplicación de palanca vertical

Pour une application

vertical du levier

Horizontal Lever application shown

Aplicación de palanca horizontal

se muestra

Application horizontal du

levier illustrée

“TOP” on Right

"Arriba" a la derecha

« Dessus » sur la droite

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

Vertical Lever application

Para la aplicación de palanca vertical

Pour une application vertical du levier

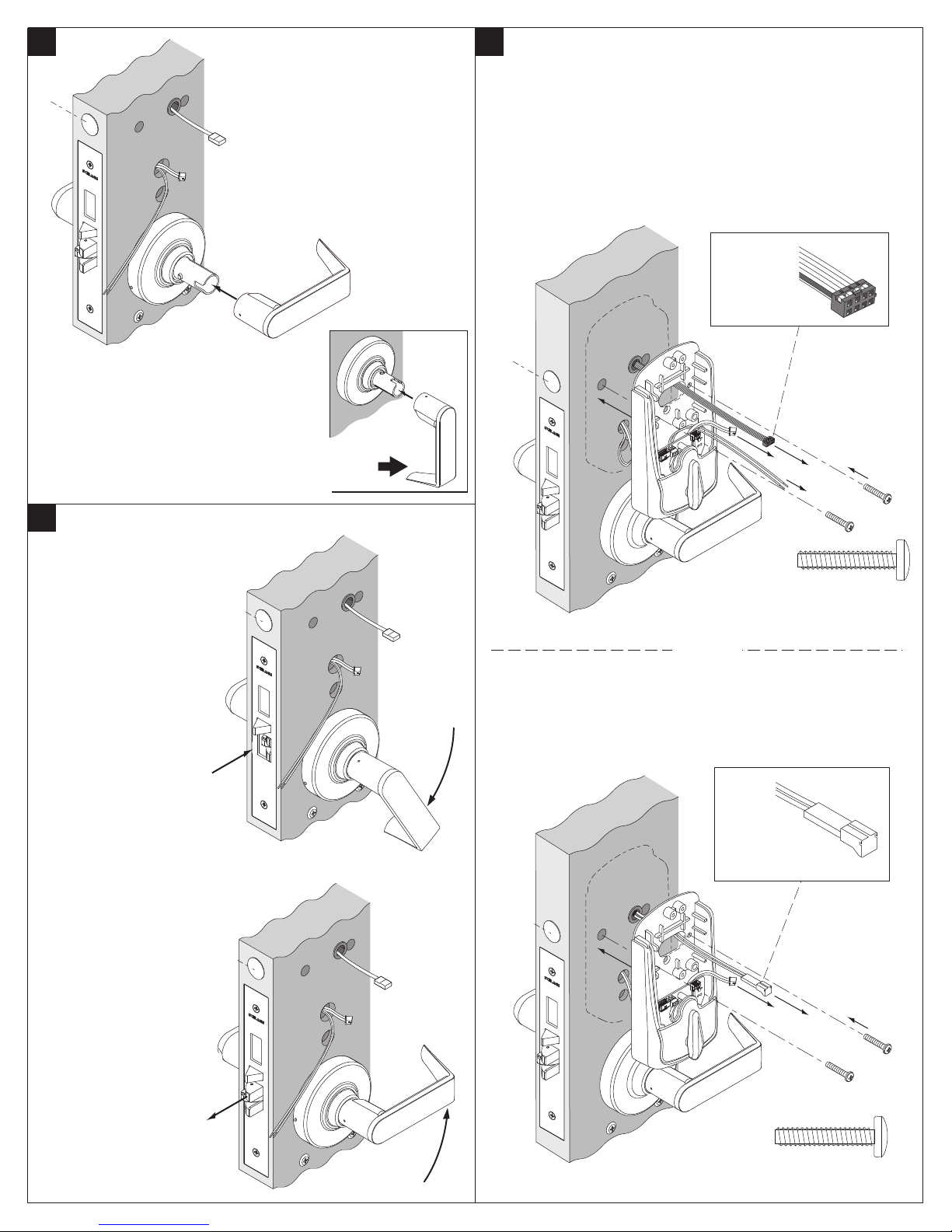

Test Mechanical Function

Pruebe la función

mecánica

Faire un essai de la

fonction mécanique

21 Route Wires and Install Inside Escutcheon

Dirija los cables e instale la planchuela interior

Acheminer les fils et installer l'entrée de serrure intérieure

OR O OU

40 / 50

Ribbon Cable

Cable de cinta

Câble plat

Battery Cable

Cable de batería

Câble de pile

Office (50) or Privacy (40) Functions

Funciones de oficina (50) o de privacidad (40)

Fonction Bureau (50) ou Privé (40) y

Classroom/Storeroom (70) Function

Función salón de clases/almacén (70)

Fonction Classe/Entrepôt (70)

a. Rotate lever down and verify

that latch retracts fully

a. Rote la palanca hacia

abajo y verifique que el

pestillo se retraiga

totalmente

a. Tournez le levier vers le

bas et vérifiez que le

loquet se rétracte

complètement

b. Release lever and verify that

latch extends fully

b. Suelte la palanca y verifique

que el pestillo se extienda

por completo

b. Relâcher le levier et vérifiez

que le loquet s'allonge

complètement

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

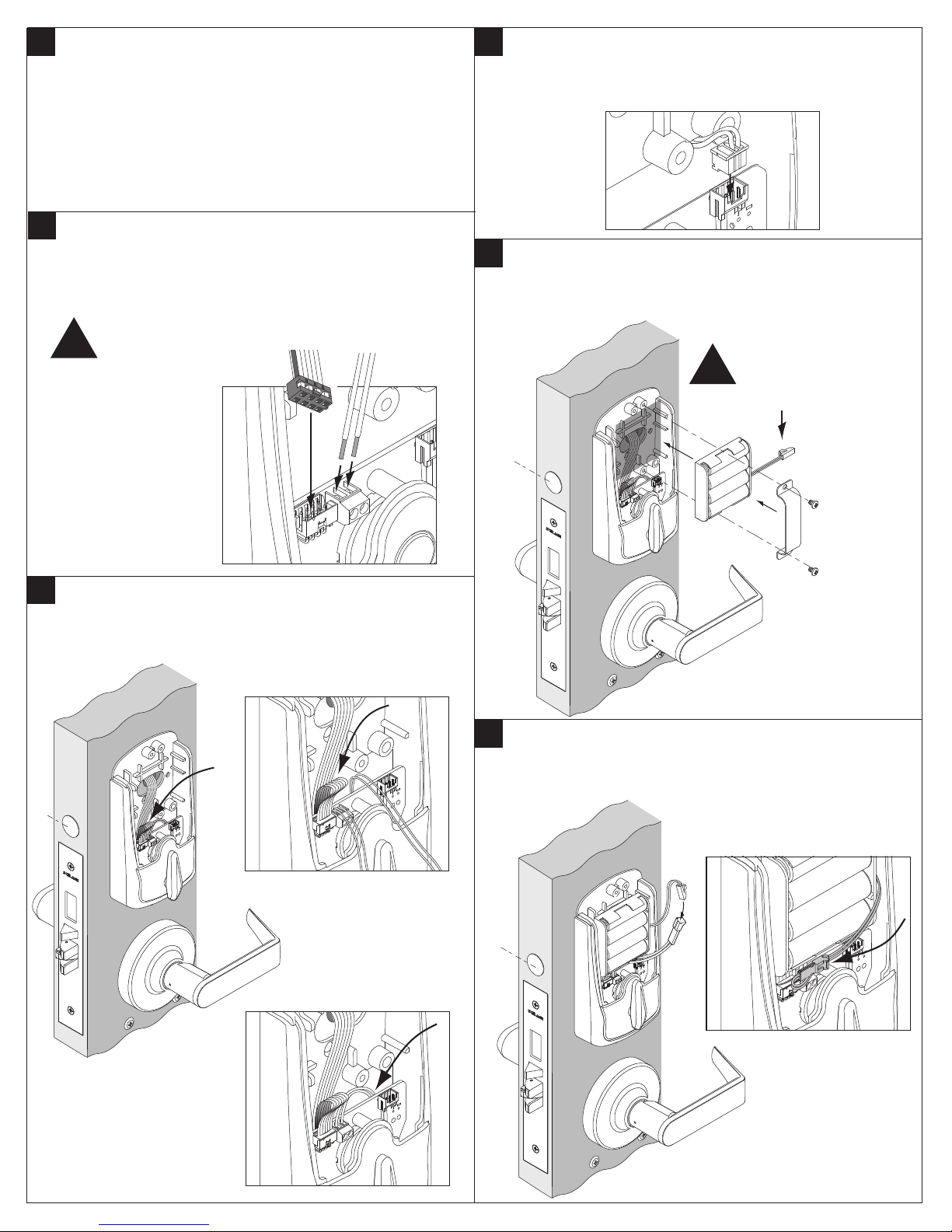

If Deadbolt, Connect Plug

Si es cerrojo de seguridad, conecte la clavija

Dans le cas d'un pêne dormant, connectez le bouchon

BTuck Cable and Wires as Shown

Ajuste el cable y el resto de los mismos como se exhibe

Grouper le câble et les fils comme illustré

Plug MUST Be on Right

El enchufe DEBE estar

a la derecha

La fiche DOIT être à la droite

Install Battery Holder and Strap

Instale el soporte para la batería y la correa

Installer le porte-piles et la sangle

25 Connect Battery Plug and Tuck as Shown

Conecte el enchufe de la batería y ajuste como se exhibe

Brancher la fiche de la pile et grouper comme illustré

Cable Cable Câble

Wires Alambres Fils

Red Wire MUST Be On Left

El cable rojo DEBE estar a

la izquierda

Le fil rouge DOIT être situé

à la gauche

Install Ribbon Cable and DPS Wires

Instale el cable plano y los cables DPS

Installez le câble plat et les fils du commutateur

de position de porte

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

* 75 - No DPS

* 75 - No se incluye DPS

* 75 - Pas de DPS

Unless 70 Function, Follow Steps A & B Below

A menos que use la Función 70, siga los pasos

A y B a continuación

Sauf à la fonction 70, suivre les étapes

A et B ci-dessous

Future Lever Removal

Remoción futura de la palanca

Démontage ultérieur du levier

28 Install Strike

Instalar el cerrojo

Installez la gâche

29 After Installing the Lock, See the User Guide for

Setup and Operation.

Después de instalar la cerradura, consulte la Guía

del usuario para configuración y operación.

Après avoir installé la serrure, consultez le guide

d'utilisation pour le montage et le fonctionnement.

#16

#12-24

Wood / Madera / Bois

Metal / Metal / Métal

Prepare Frame

Prepare el marco

Préparez le dormant

Changing the Cylinder’s Tailpiece

Cambiar la pieza posterior del cilindro

Remplacement de l'embout du cylindre

Classic

Everest / Primus

Depress Pin

De prensa en el pin

De presse à la broche

Tailpiece must be horizontal

Debe estar en posición horizontal

Doit être horizontale

Printed in U.S.A.

P516-764 Rev. 03/14-b

Rehanding

Cambio de lado

Déplacement

RHR

LHR

b. Remove Reader and Cover From Baseplate

b. Retire el lector y la cubierta desde la placa base

b. Retirer le lecteur et le couvercle de la plaque de base

c. Remove Spring Cage, Align Arrow with Latch, and Reinstall

c. Retire la caja de resorte, alinee la flecha con el pestillo y reinstale

c. Retirez la cage à ressorts, alignez la flèche au loquet et réinstallez

d. Reinstall Cover and Reader onto Baseplate

d. Vuelva a instalar la cubierta y el lector en la placa base

d. Réinstaller le couvercle et le lecteur sur la plaque de base

a. If Present, Remove USB plug

a. Si hay un enchufe USB, retírelo

a. Si présent, retirer la prise USB

NOTE: On Keypad Only Applications, Reader is Not

Removable!

En las aplicaciones sólo para teclado el lector no se

puede quitar

Pour les applications sur clavier uniquement, le lecteur

n'est pas amovible!

Use Loctite

Utilice Loctite

Utiliser Loctite

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

Ce manuel convient aux modèles suivants

Autres manuels Schlage Verrouillage

Schlage

Schlage LINK FE599 Manuel utilisateur

Schlage

Schlage BE489WB Manuel utilisateur

Schlage

Schlage L-SERIES Manuel utilisateur

Schlage

Schlage LT Series Manuel de service

Schlage

Schlage Touchscreen Deadbolt with Alarm Manuel utilisateur

Schlage

Schlage B-Series Manuel utilisateur

Schlage

Schlage B-Series Manuel utilisateur

Schlage

Schlage AD-200 Manuel utilisateur

Schlage

Schlage FE595 Manuel utilisateur

Schlage

Schlage CONNECT Instructions de montage

Schlage

Schlage LINK FE599 Manuel utilisateur

Schlage

Schlage BE467F Manuel utilisateur

Schlage

Schlage BE365 Manuel utilisateur

Schlage

Schlage CYLINDERS Manuel utilisateur

Schlage

Schlage FE595 Mode d'emploi

Schlage

Schlage CO-200 Manuel utilisateur

Schlage

Schlage CO-200 Manuel utilisateur

Schlage

Schlage FE575 Mode d'emploi

Schlage

Schlage TouchScreen Deadboltwith Alarm Manuel utilisateur

Schlage

Schlage D-Series Manuel utilisateur

Schlage

Schlage ND Series Manuel utilisateur

Schlage

Schlage M400 Series Manuel utilisateur

Schlage

Schlage SchlageTouch BE375 Manuel utilisateur

Schlage

Schlage ND170 Manuel utilisateur

Manuels Verrouillage populaires d'autres marques

Magic

Magic 105 Manuel utilisateur

Gantner

Gantner GAT NET.Lock 7020 System Guide rapide

Wittkopp

Wittkopp Insys 7202 Manuel utilisateur

Dorma

Dorma Studio Classic Manuel utilisateur

Securam

Securam ECSL-601 Manuel utilisateur

Sudhaus

Sudhaus 3003 Manuel utilisateur

Safety 1st

Safety 1st 48517 Manuel utilisateur

Pado

Pado FDS-10 Manuel utilisateur

Esco

Esco systeQ Series Manuel utilisateur

COMPX

COMPX National D8951 Manuel utilisateur

secureo

secureo Key Box Manuel utilisateur

Stock Loks

Stock Loks C8713 Manuel utilisateur

COMPX

COMPX 1T-058 Manuel du propriétaire

Auslock

Auslock T11 Manuel utilisateur

ELCOM

ELCOM 7205 Manuel utilisateur

Stealth SAFES

Stealth SAFES ShadowVault Manuel utilisateur

Knox

Knox KeySecure 5 Manuel utilisateur

Kwikset

Kwikset 48334/01 Manuel utilisateur
