Riello RG3D L Guide de démarrage rapide

Montage und Bedienungsanleitung

Manuel d’entretien

Installation, use and maintenance instructions

Istruzioni per installazione, uso e manutenzione

2903363 (0) 03/2007

Bruciatore di gasolio

Öl-Gebläsebrenner

Brûleur fioul domestique

Light oil burner

CODICE

CODE

MODELLO - MODELL

MODELE - MODEL

TIPO - TYP

TYPE

3738054 RG2D 380T1

3738058 RG2D TL 380T1

3739454 RG3D 394T1

3739458 RG3D L 394T1

3739754 RG4D 397T1

3739758 RG4D TL 397 T1

Funzionamento bistadio

Zweistufiger Betrieb

Fonctionnement à 2 allures

Two stage operation

3363 1I

INDICE

1. DESCRIZIONE DEL BRUCIATORE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.1 Materiale a corredo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

1.2 Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

3. INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.1 Posizione di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.2 Fissaggio alla caldaia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.3 Alimentazione del combustibile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3.4 Impianti idraulici. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.5 Collegamenti elettrici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.1 Regolazione della combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.2 Ugelli consigliati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.3 Regolazione elettrodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4.4 Posizione di manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.5 Regolazione testa di combustione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.6 Regolazione serranda aria e pressione pompa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.7 Programma di funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.7.1 Funzionamento normale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.7.2 Blocco per mancata accensione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.7.3 Blocco per luce stranea durante la pre-ventilazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.7.4 Tipologie di blocco e tempi d’intervento in caso di guasto del bruciatore . . . . . . . . . . . . . . . . . . . 12

4.7.5 Sbocco apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.7.6 Funzione di riciclo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

4.7.7 Memorizzazione dei parametri di funzionamento del bruciatore . . . . . . . . . . . . . . . . . . . . . . . . 12

4.8 Funzioni apparecchiatura supplementari programmabili. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.8.1 Funzione di post-ventilazione (t6) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.8.2 Funzione di ventilazione continua . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.8.3 Funzione di pre-ventilazione lunga (t7) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

4.8.4 Procedura di impostazione delle funzioni dal pulsante di sblocco. . . . . . . . . . . . . . . . . . . . . . . 13

5. MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

5.1 Diagnostica visiva apparecchiatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.1 Difficoltà di avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

6.2 Anomalie in funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

7. AVVERTENZE E SICUREZZA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7.1 Identificazione bruciatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3363 2I

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento bistadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante . . . . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4

Vite e dadi per flangia . . . . . . . . . . . . N° 1 Tubi flessibili con nipples . . . . . . . . . . . . . . . . . . . . N° 2

Spina a 4 poli. . . . . . . . . . . . . . . . . . . N° 1 Collegamento sblocco remoto . . . . . . . . . . . . . . . . N° 1

1.2 ACCESSORI

KIT DIAGNOSTICA SOFTWARE

E’ disponibile un kit speciale che identifica la vita del bruciatore mediante collegamento ottico a PC indi-

candone ore di funzionamento, numero e tipologie di blocchi, numero di serie dell’apparecchiatura etc…

Per visualizzare la diagnostica procedere come segue:

³Collegare all’apposita presa dell’apparecchiatura il kit fornito separatamente.

La lettura delle informazioni avviene dopo l’avviamento del programma software compreso nel kit.

KIT SBLOCCO REMOTO

Il bruciatore è corredato di un kit di sblocco remoto (RS)composto da un collegamento al quale si può con-

nettere un pulsante fino ad una distanza massima di 20 metri.

Per l’installazione, togliere il blocchetto di protezione predisposto in fabbrica ed inserire quello fornito a

corredo del bruciatore (vedi schema elettrico a pag. 6).

1– Pompa con variatore di pressione

2– Testa di combustione

3– Apparecchiatura di comando e controllo

4– Pulsante di sblocco con segnalazione di blocco

5– Flangia con schermo isolante

6– Gruppo regolazione serranda aria 2° stadio

³Bruciatore con marcatura CE in conformità alle Direttive CEE: CEM 89/336/CEE, Bassa Tensione 73/23/CEE,

Macchine 98/37/CEE e Rendimento 92/42/CEE.

³CE Reg. N.: 0036 0348/04 (tipo 380T1), 0036 0298/00 (tipo 394T1), 0036 0348/04 (tipo 397T1),

secondo 92/42/CEE.

³Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.

³Il bruciatore è omologato per funzionamento intermittente secondo la Normativa EN 267.

D4682

7– Gruppo portaugello

8– Rivelatore fiamma

9– Martinetto

10 – Presa a 4 poli

11 – Valvola 2° stadio

12 – Valvola 1° stadio

Fig. 1

3363 3I

2. DATI TECNICI

2.1 DATI TECNICI

2.2 DIMENSIONI

2.3 CAMPO DI LAVORO, (secondo EN 267)

TIPO 380T1 394T1 397T1

Portata - Potenza termica 3,6/4,1 ÷10 kg/h

42/49 ÷118 kW 5,5/7 ÷15 kg/h

65/83 ÷178 kW 9/11 ÷20 kg/h

106/130 ÷237 kW

Combustibile Gasolio, viscosità 4 ÷ 6 mm2/s a 20°C

Alimentazione elettrica Monofase, ~50Hz 230V ±10%

Motore 0,8A assorbiti

2750 g/min.

288 rad/s

1,8A assorbiti

2800 g/min.

294 rad/s

Condensatore 4 µF6,3µF6,3µF

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 8 ÷15 bar

Potenza elettrica assorbita 0,18 kW 0,39 kW

D7146

TIPOABCDEE1FGØH

380T1 255 280 230 202 115 180 10 28 95

394T1 300 345 285 228 142 210 12 36 123

397T1 300 345 285 228 142 210 12 36 123

DE - E1 A

ØH

189

106

168

140

45°

8383

213

160

190

9999

127

45°

394T1

397T1

E= Testa corta

E1= Testa lunga

380T1

246 Portata di gasolio – kg/h

40 60 Potenza termica – kW

1,8

1,2

0,6

Pressione in camera di

combustione – mbar

2,4

3,0

100 140

120

12 14 16 18 20

20 160 180 200 220 240

380T1

394T1

397T1

D7147

3363 4I

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 POSIZIONE DI FUNZIONAMENTO

Il bruciatore è predisposto esclusivamente per il funzionamento nelle posizioni 1e 2.

L’installazione 1è da preferire in quanto è l’unica che consente la manutenzione come descritto di seguito

in questo manuale. L’installazioni 2consente il funzionamento ma non la manutenzione con l’aggancio alla

caldaia.

Ogni altro posizionamento è da ritenersi compromissorio per il buon funzionamento dell’apparecchio.

Le installazioni 3, 4 e 5sono vietate per motivi di sicurezza.

3.2 FISSAGGIO ALLA CALDAIA

Per installare il bruciatore alla caldaia è necessario effettuare le seguenti operazioni:

³Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3)

³Allargare, se necessario, i fori dello schermo isolante (4) (vedi fig.4)

³Fissare alla portina della caldaia (3) la flangia (1) mediante le viti (5) e (se necessario) i dadi (2), inter-

ponendo lo schermo isolante (4), (vedi fig. 2).

³Ad installazione avvenuta verificare che il bruciatore sia leggermente inclinato come in fig. 5.

3.3 ALIMENTAZIONE DEL COMBUSTIBILE

D7088

1 2 3 4 5

S7071

Fig. 2

Fig. 3 Fig. 5

D5012

Fig. 4

D5025

Il bruciatore è predisposto per

ricevere i tubi di alimentazione

del gasolio da entrambi i lati.

A seconda che l’uscita dei tu-

bi avvenga a destra o a sini-

stra del bruciatore si dovranno

invertire sia la piastrina di fis-

saggio (1) che il pressacavo

(2), (vedi fig. 6).

1 1

Fig. 6

D5345

3363 5I

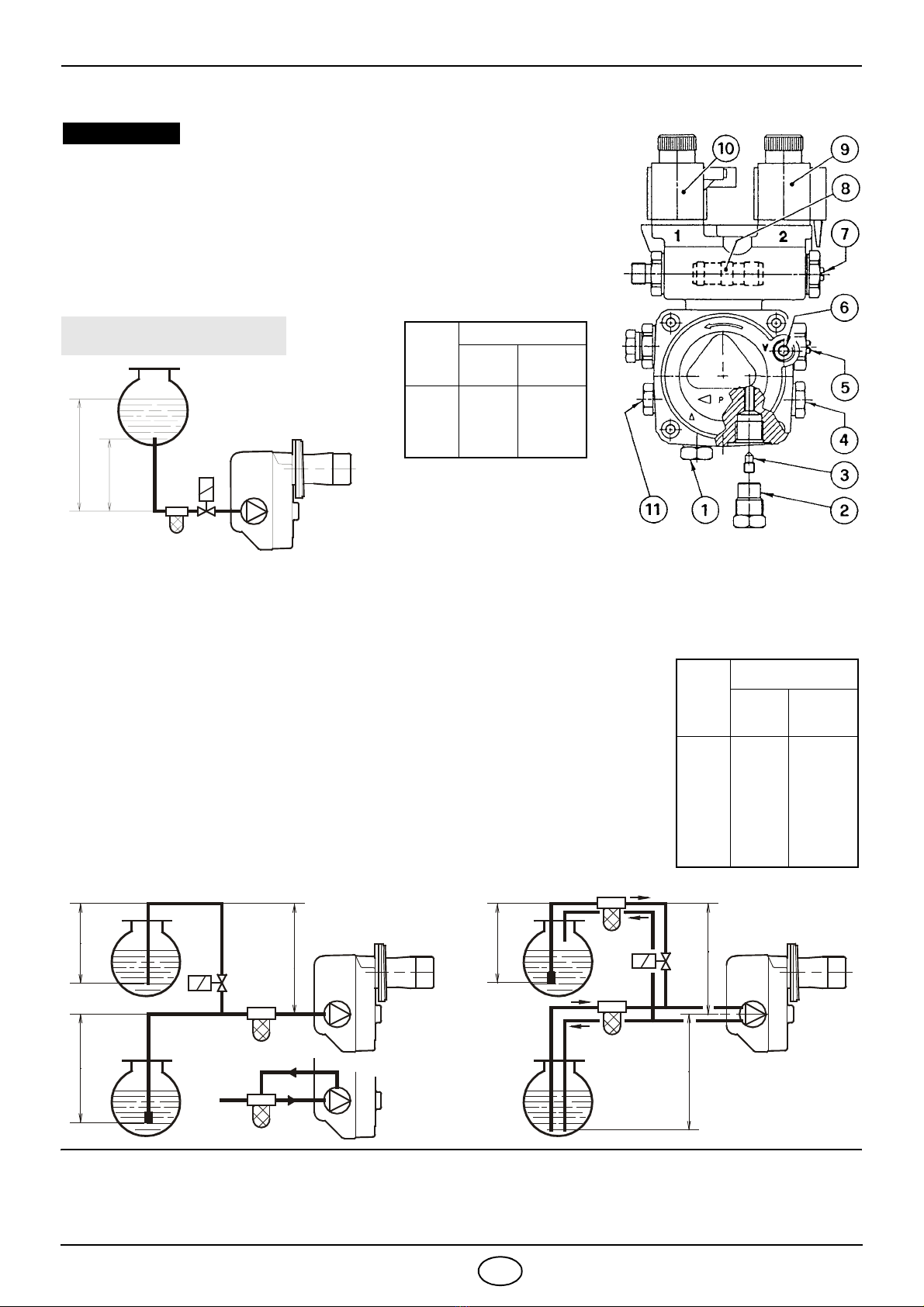

3.4 IMPIANTI IDRAULICI

È necessario installare un filtro sulla linea di alimentazione del combustibile

* SOLO PER L’ITALIA: Dispositivo automatico di intercettazione secondo circolare Ministero dell’interno n° 73 del 29/7/71.

H= dislivello; L= max. lunghezza del tubo di aspirazione; øi= diametro interno del tubo.

INNESCO POMPA

Nell’impianto di fig. 8 è sufficiente

allentare l’attacco del vacuometro (6, fig. 7)

ed attendere la fuoriuscita del combustibile.

Negli impianti di fig. 9 e 10 avviare il bruciatore ed attendere

l’innesco. Se avviene il blocco prima dell’arrivo del combustibile,

attendere almeno 20 secondi, poi ripetere l’operazione.

Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).

Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda che le

tubazioni siano a perfetta tenuta.

Negli impianti in depressione (fig. 10) si consiglia di far arrivare la tubazione di ri-

torno alla stessa altezza della tubazione di aspirazione. In questo caso non è ne-

cessaria la valvola di fondo. Se invece la tubazione di ritorno arriva sopra il livello

del combustibile la valvola di fondo è indispensabile. Questa soluzione è meno

sicura della precedente per la possibile mancanza di tenuta della valvola.

1 - Aspirazione

2 - Ritorno

3 -Vite di by-pass

4 - Attacco manometro

5 - Regolatore di

pressione 2°stadio

6 - Attacco vacuometro

7 - Regolatore di pressione 1°stadio

8 - Pistoncino variatore di pressione

9 -Valvola2

°stadio

10 -Valvola1

°stadio

11 - Presa di pressione ausiliaria

metri

L metri

øi

8 mm

øi

10 mm

0,5

1,5

100

³Accertarsi, prima di mettere in funzione il bruciatore, che il tubo di

ritorno del combustibile non abbia occlusioni. Una eccessiva con-

tropressione provocherebbe la rottura dell’organo di tenuta della

pompa.

³La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario svitare il dado di

ritorno (2), togliere la vite di by-pass (3) e quindi riavvitare il dado

(2), (vedi fig. 7).

ATTENZIONE

metri

L metri

øi

8 mm

øi

10 mm

0,5

1,5

3,5

100

S7067

Fig. 7

D5338

max.

max. 4 m

D5337

Fig. 9 Fig. 10

Fig. 8

IMPIANTO NON AMMESSO

IN GERMANIA

3363 6I

3.5 COLLEGAMENTI ELETTRICI

APPARECCHIATURA, (vedi fig. 11)

Per estrarre l’apparecchiatura dal bruciatore è necessario:

³sconnettere tutti i connettori ad essa collegati, la spina a 7 poli, i cavi di alta

tensione ed il filo di terra (TB);

³svitare la vite (A) e tirare l’apparecchiatura nel senso della freccia.

Per l’installazione dell’apparecchiatura è necessario:

³avvitare la vite (A) con una coppia di serraggio da 1 ÷ 1,2 Nm;

³connettere tutti connettori precedentemente scollegati.

NOTA: I bruciatori sono stati omologati per funzionamento intermittente.

Ciò significa che devono fermarsi almeno 1 volta ogni 24 ore per permettere

all’apparecchiature elettrica di effettuare un controllo della propria efficienza

all’avviamento. Normalmente l’arresto del bruciatore viene assicurato dal ter-

mostato limite (TL) della caldaia. Se così non fosse è necessario applicare in

serie a (TL) un interruttore orario che provveda all’arresto del bruciatore

almeno una volta ogni 24 ore.

AE9275

Fig. 11

A CURA

DELL’INSTALLATORE

APPARECCHIATURA

MO550

D4685

Interruttore

generale

230V ~ 50Hz

³Non scambiare il neutro con la fa-

se, rispettare esattamente lo

schema indicato ed eseguire un

buon collegamento di terra.

³La sezione dei conduttori deve es-

sere di min. 1 mm2.(Salvo diverse

indicazioni di norme e leggi locali).

³I collegamenti elettrici eseguiti

dall’installatore devono rispettare le

norme vigenti nel paese.

*(Vedi “Impianti idraulici” a pag. 5)

Nel caso in cui in alcuni impianti

idraulici vi fosse il dispositivo auto-

matico di intercettazione (230V -

0,5A max.) è necessario collegarlo

ai morsetti N - T2 della spina 7 poli.

ATTENZIONE

ESEGUITO

IN FABBRICA

COLLAUDO

³Verificare l’arresto del bruciatore aprendo i

termostati.

³Verificare il blocco del bruciatore in funzio-

namento oscurando il rivelatore fiamma.

LEGENDA:

B5 – Segnalazione funzio-

namento 2° stadio

(230V ~- 0,1A max.)

C– Condensatore

E– Elettrodo

F– Rivelatore fiamma

h.. – Contaore

(230V ~- 0,1A max.)

MV – Motore

P – Presa ponte

RS – Sblocco remoto

SER– Blocchetto di prote-

zione

S3 – Segnalazione di

blocco a distanza

(230V ~- 0,5A max.)

T6A– Fusibile

TB – Terra bruciatore

TL – Termostato limite

TR – Termostato di

regolazione

TS – Termostato di

sicurezza

V1 – Valvola olio 1° stadio

V2 – Valvola olio 2° stadio

X.. – Spina

XP..–Presa

3363 7I

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regolazione e

il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il

controllo della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media dell’acqua della

caldaia. A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la rego-

lazione della testa di combustione e la regolazione della serranda dell’aria secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.

4.2 UGELLI CONSIGLIATI

Monarch tipo R; Delavan tipo W - E; Steinen tipo Q; Danfoss tipo S; Satronic tipo S.

4.3 REGOLAZIONE ELETTRODI, (fig. 12)

LE MISURE DEVONO ESSERE RISPETTATE

Appoggiare il gruppo supporto-elica (1) al por-

taspruzzo (2) e bloccare con la vite (3).

Per eventuali aggiustamenti allentare la vite

(4) e spostare il gruppo elettrodi (5).

Per eventuali aggiustamenti allentare la vite

(4) e spostare il gruppo elettrodi (5).

TIPO

Ugello Pressione pompa Portata bruciatore Reg. testa di

combustione

Regolazione serranda

bar kg/h ± 4% 1° stadio 2° stadio

GPH Angolo 1° stadio 2° stadio 1° stadio 2° stadio Tacca Tacca Tacca

380T1

1,00 60° 9 14 3,5 4,3 0 0,2 1,5

1,10 60° 9 14 3,8 4,8 1 0,4 2,1

1,25 60° 9 14 4,3 5,4 2 0,6 2,6

1,50 60° 9 14 5,2 6,5 3 0,8 3,4

1,75 60° 9 14 6,1 7,6 4 1,2 4,8

2,00 60° 9 14 7,0 8,7 5 1,4 5,4

2,25 60° 9 14 7,8 9,8 6 1,6 6,0

394T1

1,50 60° 9 15 5,3 6,8 0 0,2 0,5

1,75 60° 9 15 6,4 8,2 0,5 0,25 1,0

2,00 60° 9 15 7,2 9,3 1,5 0,4 1,1

2,25 60° 9 15 8,2 10,5 2,5 0,5 1,5

2,50 60° 9 15 8,7 11,2 3,5 0,6 2,0

3,00 60° 9 15 10,5 13,5 5,0 0,8 3,0

3,50 60° 9 14 12,5 15,2 6,0 1,0 3,9

397T1

2,50 60° 9 14 8,7 10,8 0 0,2 1,8

3,00 60° 9 14 10,4 13,0 1 0,5 2,7

3,50 60° 9 14 12,2 15,2 2,5 0,8 3,7

4,00 60° 9 14 13,9 17,3 4 1,0 4,5

4,50 60° 9 14 15,6 19,5 6 1,3 6,0

LA PRIMA ACCENSIONE DEVE ESSERE ESEGUITA DA PERSONALE QUALIFICATO E DOTATO DI

STRUMENTAZIONE IDONEA.

ATTENZIONE

D5341

(394T1 - 397T1)

6 ÷ 7 mm

4,5 – 0,5 mm

(380T1)

4 ÷ 5 mm

Fig. 12

ATTENZIONE

3363 8I

4.4 POSIZIONE DI MANUTENZIONE, (vedi fig. 13 e 14)

L’ACCESSIBILITÀ ALL’UGELLO, ALL’ELICA ED AGLI ELETTRODI PUÒ AVVENIRE IN DUE MODI:

SOLO PER IL TIPO 380T1

³Svitare e togliere il dado di fissaggio alla flangia

ed estrarre il bruciatore dalla caldaia.

³Agganciare il bruciatore alla flangia (1), allenta-

re le viti (3) e togliere il boccaglio (2).

³Sfilare i cavetti (4) dagli elettrodi, allentare la vite

(3, fig. 12, pag. 7) ed estrarre dal gruppo portau-

gello (7) il gruppo supporto elica (5).

³Avvitare l’ugello (6) tenendo il portaugello con

l’ausilio di una chiave.

³Rimontare con procedimento inverso a quanto

sopra descritto.

PER TUTTI I TIPI BRUCIATORI

³Sfilare i cavetti (4) dall’apparecchiatura, il rileva-

tore fiamma (8) e svitare il dado (9) dalla pompa.

³Allentare le viti (10) ed estrarre il gruppo portau-

gello (7) ruotando verso destra.

³Sfilare i cavetti (4) dagli elettrodi, allentare la vi-

te (3, fig. 12, pag. 7) ed estrarre dal gruppo por-

taugello (7) il gruppo supporto elica (5).

³Avvitare l’ugello (6) tenendo il portaugello con

l’ausilio di una chiave.

³Rimontare con procedimento inverso a quanto

sopra descritto.

SERRARE SENZA

PORTARE A BATTUTA

D5684

Fig. 15

ATTENZIONE

Al rimontaggio del gruppo portaugello avvitare il

dado (9), come raffigurato in figura 15.

E9315

Fig. 13

E9316

Fig. 14

410

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello 20047690 Guide de démarrage rapide

Riello

Riello RSxxxxBLU Series Guide de démarrage rapide

Riello

Riello RLS 68/M MX FS1 Guide de démarrage rapide

Riello

Riello RLS Series Guide de démarrage rapide

Riello

Riello RBS 200 2S Manuel utilisateur

Riello

Riello P 140 T/G Guide de démarrage rapide

Riello

Riello RG1F Guide de démarrage rapide

Riello

Riello 40 B10 Guide de démarrage rapide

Riello

Riello GAS 4/2 Fiche technique

Riello

Riello RS 190/M Guide de démarrage rapide

Riello

Riello DB 6 LSE C13 Guide de démarrage rapide

Riello

Riello RDB 3.2 BT 50/70 Guide de démarrage rapide

Riello

Riello G20 Guide de démarrage rapide

Riello

Riello RX 300 S/PV Guide de démarrage rapide

Riello

Riello PRESS 200 T/N Guide de démarrage rapide

Riello

Riello Gulliver RG4D Guide de démarrage rapide

Riello

Riello G10D Guide de démarrage rapide

Riello

Riello DB9 LSM C13 TC FB FS1 A0 T150 DUAL IGNITION Guide de démarrage rapide

Riello

Riello RX28 S/PV H Guide de démarrage rapide

Riello

Riello RG2F Guide de démarrage rapide

Riello

Riello 3898350 Guide de démarrage rapide

Riello

Riello PRESS 45 N/ECO Guide de démarrage rapide

Riello

Riello RLS 280/E Guide de démarrage rapide

Riello

Riello RN 28 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
