Riello G20 Guide de démarrage rapide

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Installatie-, gebruiks- en onderhoudsvoorschriften

Oδηγίες εγκατάστασης, χρήσης και συντήρησης

2902353 (7) - 11/2017

Bruciatore di gasolio

Öl-Gebläsebrenner

Brûleur fioul domestique

Light oil burner

Quemador de gasóleo

Stookoliebrander

Καυστήρας Πετρελαίου

Funzionamento monostadio

Fonctionnement à 1 allure

One stage operation

Funcionamiento de una etapa

Eentrapsbranders

Μονοβάθμιοι

CODICE - CODE - CÓDIGO

ΚΩ∆ΙΚΟΣ

MODELLO MODELL - MODELE -

MODEL

MODELO - ΜΟΝΤΕΛΟ

TIPO - TYP - TYPE

TIPO - ΤΥΠΟΣ

3747412 G20 474T1

Istruzioni originali

Übersetzung der Originalen Anleitungen

Traduction des instructions d’origine

Translation of the original instructions

Traducción de las instrucciones originales

Vertaling van de originele instructies

Μετάφραση των γνήσιων οδηγιών

2353 1I

ITALIANO

CARATTERISTICHE TECNICHE

Bruciatore con marcatura CE in conformità alle Direttive CE:

Compatibilità Elettromagnetica 2014/30/UE, Bassa Tensione 2014/35/UE, Macchine 2006/42/CE.

Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

TIPO 474T1

Potenza termica - Portata 95 ÷213 kW – 8 ÷18 kg/h

Combustibile Gasolio, viscosità max. a 20 °C: 6 mm2/s (1,5 °E)

Alimentazione elettrica Monofase, 230V ±10% ~50Hz

Motore 1,4 A assorbiti – 2750 g/min – 288 rad/s

Condensatore 5 F

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 7 ÷15 bar

Potenza elettrica assorbita 0,320 kW

1– Ritorno

2– Aspirazione

3– Attacco manometro

4– Regolatore pressione pompa

5– Attacco vacuometro

6– Viti fissa serranda

7– Martinetto con serranda

8– Pulsante di sblocco con

segnalazione di blocco

9– Flangia con schermo isolante

10 – Vite di regolazione testa

D8067

Fig. 1

FUNZIONAMENTO MARTINETTO 7)(Fig. 1)

Si raccomanda fortemente un controllo periodi-

co del funzionamento della pressione della

pompa (annualmente o ancor meglio seme-

stralmente, se il funzionamento del bruciatore

è continuo).

Se il valore è inferiore a 1 bar rispetto a quello

della taratura iniziale, verificare la pulizia della

pompa e dei filtri di linea.

Nel caso in cui la pressione non sia ripristina-

bile, si prega di sostituire la pompa al fine di ga-

rantire che, durante il tempo di preventilazione,

la pressione sia almeno di 3,7 bar.

PERICOLO

2353 2I

MATERIALE A CORREDO

CAMPO DI LAVORO

DIMENSIONI

Quantità Descrizione

Tubi flessibili con nipples

Flangia con schermo isolante

Viti e dadi per flangia

Gruppo manutenzione

Vite con due dadi per flangia

Passacavo

1.8

1.2

Pressione in camera di

combustione – mbar

8 10 12 14 Portata gasolio - kg/h

90 110 230 Potenza termica - kW

D5282 130 150 170 190 210

0.6

16 18 20

Flangia Bruciatore

350 118 295

160

45°

ø125

298

230

D5283

213

99 99

190

45°

2353 3I

INSTALLAZIONE

FISSAGGIO ALLA CALDAIA

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 2).

Allargare, se necessario, i fori dello schermo isolante (5), (vedi fig. 3).

Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3)

interponendo lo schermo isolante (5), (vedi fig. 4).

POSIZIONE DI MANUTENZIONE

Accessibilità alla testa di combustione, al gruppo elica - elettrodi e all’ugello, (vedi fig. 5).

Estrarre il bruciatore dalla caldaia dopo avere tolto il dado di fissaggio alla flangia.

Agganciare il bruciatore alla flangia (1), togliere la testa di combustione (6) dopo aver allentato le

viti (7)

Estrarre dal portaugello (8) il gruppo supporto elica (9) dopo aver allentato la vite.

Avvitare l’ugello (10).

Fig. 6

Verificare che il bruciatore una volta installato sia legger-

mente inclinato verso il basso.

(Vedi figura 6).

Il bruciatore è predisposto per ricevere i tubi di alimentazione

del gasolio da entrambi i lati.

D5572

D5012

Fig. 2

Fig. 3

E9022

D8058

Fig. 4

110

Fig. 5

D8056 D8057

2353 4I

IMPIANTI IDRAULICI

Attenzione: Accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlu-

sioni. Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

Non si deve superare la depressione max.

di 0,4 bar (30 cm Hg). Oltre tale valore si

ha liberazione di gas dal combustibile.

Si raccomanda che le tubazioni siano a

perfetta tenuta.

Si raccomanda che le tubazioni siano a

perfetta tenuta.

Negli impianti in depressione si consi-

glia di far arrivare la tubazione di ritor-

no alla stessa altezza della tubazione di

aspirazione. In questo caso non è neces-

saria la valvola di fondo.

Se invece la tubazione di ritorno arriva

sopra il livello del combustibile la valvola

di fondo è indispensabile.

Questa soluzione è meno sicura della pre-

cedente per la possibile mancanza di

tenuta della valvola.

INNESCO POMPA

Avviare il bruciatore ed attendere l’inne-

sco. Se avviene il blocco prima dell’arrivo

del combustibile, attendere 20 secondi

almeno, poi ripetere l’operazione.

E’ necessario installare un filtro sulla linea di alimentazione del combustibile.

metri

Lmetri

I. D.

8 mm

I.D.

10 mm

0.5

1.5

100

IMPORTANTE

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario togliere la vite di by-pass (A).

(Vedi figura a lato).

meters

Lmeters

I. D.

8 mm

I.D.

10 mm

0.5

1.5

3.5

100

Hmax.4m

max. 4 m

min. 0.1 m

D5219

D5220

D5199

H= dislivello.

L= max. lunghezza del

tubo di aspirazione.

ø i = diametro interno del

tubo.

INNESCO POMPA

Allentare il tappo del manometro (5, fig. 1) e attendere

che il combustibile fuoriesca.

2353 5I

COLLEGAMENTI ELETTRICI

PERCORSO DEL CAVO ELETTRICO

1- Passacavo N- Neutro

2- Fissacavo L- Fase

3- Morsettiera - Terra bruciatore

ATTENZIONE

Non collegare la terra bruciatore al morsetto

indicatore di guasto . Questa operazione

danneggerebbe l'apparecchiatura.

Marrone

Bianco (50V)

Blu

Motore

Condensatore

Termostato di regolazione

Neutro

T6A

Nero

NOTE

– Sezione dei conduttori 1,5 mm2.

– I collegamenti elettrici eseguiti dall’installa-

tore devono rispettare le norme vigenti nel

paese.

– Per togliere l’apparecchiatura dal brucia-

tore; allentare la vite (A) (vedi figura) e

tirare nel senso della freccia.

– Il sensore fiamma è montato direttamente

nell’apparecchiatura (sotto il trasformatore

di accensione) su un supporto ad innesto

rapido.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i

termostati.

ESEGUITO IN FABBRICA

230V ~50Hz

123456789

Blu

Marrone

Valvola

D5228

Nero

ATTENZIONE

NON SCAMBIARE IL NEUTRO CON LA FASE

Termostato di massima

a riarmo manuale

Segnalazione di blocco

esterna (230V - 0,5A max.)

Morsettiera

apparecchiatura 530SE*

Interruttore

generale

ESEGUITO DALL’INSTALLATORE

S7029

2353 6I

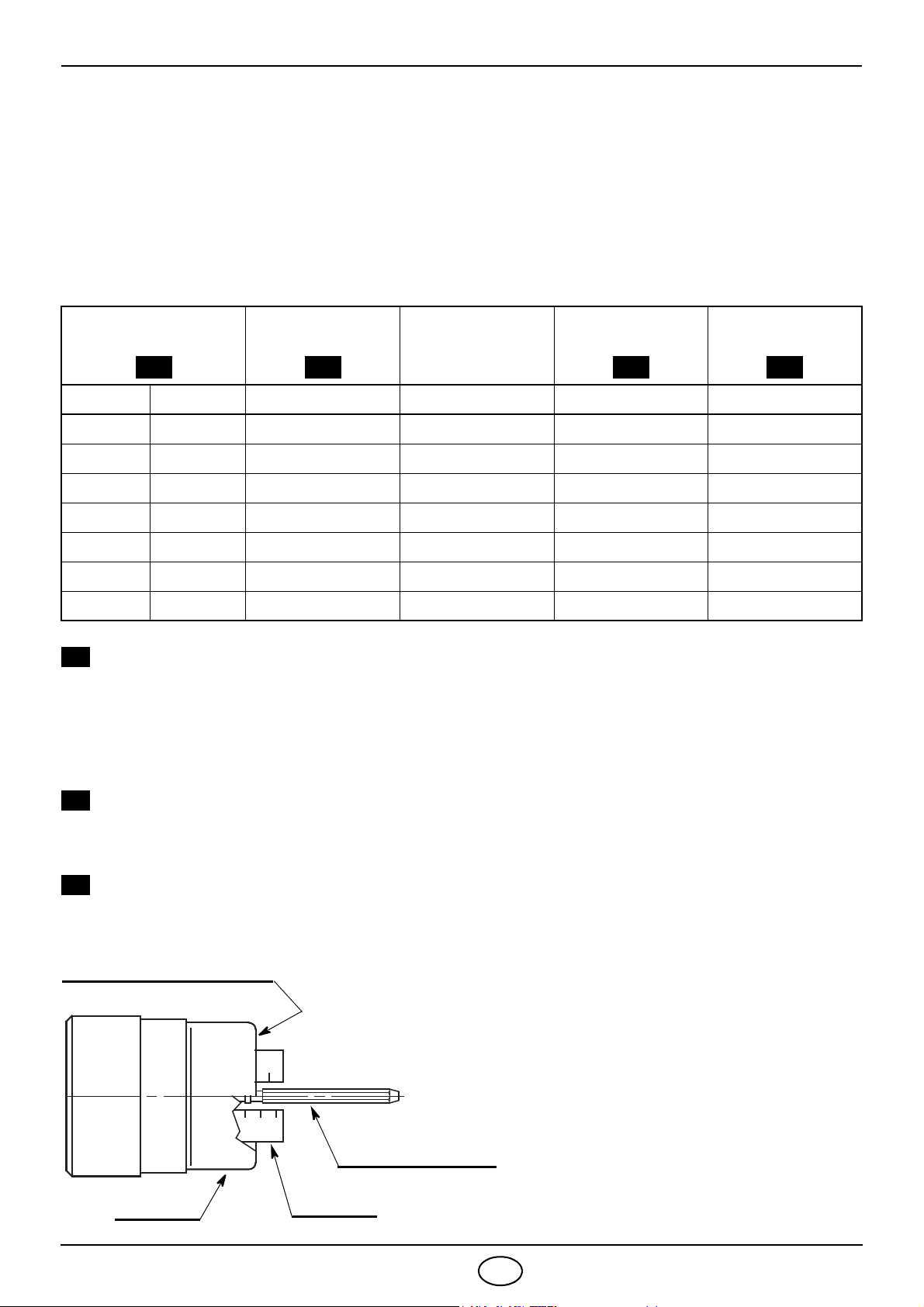

REGOLAZIONE COMBUSTIONE

In conformità con la EN267, l’applicazione del bruciatore alla caldaia, la regolazione e il collaudo,

devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa, compreso il

controllo della concentrazione di CO e CO2nei fumi, della loro temperatura e di quella media

dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la

regolazione della testa di combustione, la regolazione della serranda, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).

Sono riferiti al 12,5% di CO2, al livello del mare e con temperatura ambiente e del gasolio a 20°C.

UGELLI CONSIGLIATI : Monarch tipo R - PLP ; Delavan tipo B - W

Steinen tipo S - SS ; Danfoss tipo S - B

Angolo: 60° : Nella generalità dei casi. Particolarmente adatto per evitare lo

stacco di fiamma all’accensione.

45° : Per camere di combustione strette e lunghe.

PRESSIONE: 12 bar : La pompa lascia la fabbrica tarata a tale valore.

14 bar : Migliora l’aggancio fiamma all’elica. È quindi indicata per le

accensioni a basse temperature.

REGOLAZIONE TESTA :Va fatta all’atto del montaggio dell’ugello, con boccaglio smon-

tato. Dipende dalla portata del bruciatore e si esegue ruotando

l’asta di regolazione fino a che il piano terminale del boccaglio

collima con la tacca indicata in tabella.

Ugello Pressione

pompa

Portata

bruciatore

Regolazione

testa

Regolazione

serranda

GPH Angolo bar kg/h ± 4% Tacca Tacca

2,00 60° 12 8,0 1 3

2,25 60° 12 9,0 1,5 3,2

2,50 60° 12 10,0 2 3,5

3,00 60° 12 12,0 2,5 4,3

3,50 60° 12 14,0 3,5 5,5

4,00 60°/45° 12 16,1 5 6,5

4,50 60°/45° 12 18,0 6 7

Nello schizzo a lato la testa è regolata

per una portata di 3,50 GPH a 12 bar.

La tacca 3,5 dell’indicatore coincide con

il piano terminale del boccaglio come

indicato in tabella.

Boccaglio

Asta di regolazione

Indicatore

Piano terminale boccaglio

D5284

135

2353 7I

Le regolazioni della testa indicate in tabella vanno bene nella generalità dei casi. L’adattamento della

portata del ventilatore all’impianto va fatta normalmente solo con la serranda dell’aria.

Se eventualmente si vuole ritoccare successivamente, con bruciatore funzionante, anche la

regolazione della testa, agire sull’asta (1) con chiave fissa (2) come segue:

RUOTARE VERSO DESTRA: (segno +)

Per aumentare la quantità di aria immessa in camera di combustione e diminuire la sua pressio-

ne. La CO2diminuisce e l’aggancio fiamma al disco di turbolenza migliora. (Regolazione indicata

per accensioni a basse temperature).

RUOTARE VERSO SINISTRA: (segno –)

Per diminuire la quantità di aria immessa in camera di combustione ed aumentare la sua

pressione. La CO2migliora e l’aggancio fiamma si riduce. (Regolazione sconsigliata per

accensioni a basse temperature).

Non spostare, in ogni caso, la regolazione della testa oltre una tacca dal valore indicato in tabella.

Una tacca corrisponde a tre giri dell’asta.

Un foro (3) alla sua estremità facilita il conto dei giri.

REGOLAZIONE SERRANDA ARIA:

La serranda mobile (A), azionata dal martinetto (B), assicura l’apertura completa della bocca di

aspirazione.

La regolazione della portata d’aria si effettua agendo sulla serranda fissa (C) dopo aver allentato

le viti (D). Una volta raggiunta la regolazione ottimale avvitare completamente le viti (D) per

assicurare il libero movimento della serranda mobile (A).

La serranda aria lascia la fabbrica tarata alla posizione 3.5.

La regolazione riportata in tabella si riferisce al bruciatore con cofano montato e camera di com-

bustione con depressione zero.

Queste regolazioni sono puramente indicative.

Ogni impianto ha condizioni di funzionamento sue proprie, non prevedibili: portata effettiva

dell’ugello, pressione o depressione in camera di combustione, eccesso d’aria necessario; ecc.

Tutte queste condizioni possono richiedere una diversa regolazione della serranda.

2 3

D8068

D5775

2353 8I

È importante tenere conto che la portata d’aria del

ventilatore è differente a seconda che il bruciatore

abbia il cofano smontato o montato.

Pertanto è opportuno procedere come segue:

– regolare la serranda come indicato in tabella (4);

– montare il cofano avvitando per semplicità solo la

vite superiore;

– controllare il bacharach;

– se occorre variare la portata d’aria, allentare la vite

del cofano, toglierlo, agire sulla serranda, rimontare

il cofano e quindi ricontrollare il bacharach.

NOTA: Quando il bruciatore funziona ad una

portata superiore a 17 kg/h togliere il

pannello montato all’interno del cofano.

(Vedi figura a lato).

POSIZIONAMENTO ELETTRODI

PROGRAMMA DI AVVIAMENTO DEL BRUCIATORE

PANNELLO

D5682

Attenzione:

Prima di smontare o montare l’ugello

allentare la vite (A) e spostare in

avanti gli elettrodi.

4± 0,3 mm

D5288 A6,5 ± 0,5 mm

ARRETRARE IL PORTAELETTRODI

FINO A BATTUTA

Normale Con blocco per mancata accensione

Termostato

Motore

Trasf. d’accensione

Valvola

Fiamma

Spia blocco

~12s D5229

~12s ~5s

Autres manuels pour G20

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Riello Brûleur

Riello

Riello RDB2.2 FIREBIRD C20 70K DGT Guide de démarrage rapide

Riello

Riello BG6.1D Guide de démarrage rapide

Riello

Riello RS 70/M Guide de démarrage rapide

Riello

Riello RS 120/M BLU Guide de démarrage rapide

Riello

Riello G10 LC Guide de démarrage rapide

Riello

Riello RS 34 MZ Guide de démarrage rapide

Riello

Riello RG0.1 Guide de démarrage rapide

Riello

Riello 464T2 Guide de démarrage rapide

Riello

Riello RDB 2.2R BG 24 kW Guide de démarrage rapide

Riello

Riello GAS 7/2 Guide de démarrage rapide

Riello

Riello RDB2.2 BG1 BLU 21 Guide de démarrage rapide

Riello

Riello RLS 1000/M MX Manuel utilisateur

Riello

Riello RS 1300/EV C01 Mode d’emploi

Riello

Riello RLS 190/M MZ Guide de démarrage rapide

Riello

Riello RLS Series Guide de démarrage rapide

Riello

Riello RLS 250/M Guide de démarrage rapide

Riello

Riello GI/EMME 1400 Guide de démarrage rapide

Riello

Riello Gulliver BS1 Guide de démarrage rapide

Riello

Riello 4031067 Manuel utilisateur

Riello

Riello GI/EMME 400 Guide de démarrage rapide

Riello

Riello 569T30 Guide de démarrage rapide

Riello

Riello RX 350 S/P Guide de démarrage rapide

Riello

Riello DB 6 SM CO1 A0 Guide de démarrage rapide

Riello

Riello ENNE 1400 Guide de démarrage rapide

Manuels Brûleur populaires d'autres marques

True Induction

True Induction TI4B Manuel utilisateur

Weishaupt

Weishaupt WG20 Series Manuel utilisateur

Carolina Cooker

Carolina Cooker M116672 Manuel utilisateur

Unigas

Unigas HTP2000 Manuel utilisateur

baltur

baltur BT 250 DSG 4T Manuel utilisateur

muenkel design

muenkel design round burner Manuel utilisateur

Ecoflam

Ecoflam Multicalor 170.1 Manuel utilisateur

baltur

baltur BT 14 DSGW Manuel utilisateur

artisan

artisan Art-SB1 Mode d’emploi

AESYS

AESYS TurboFire II Manuel utilisateur

IKEA

IKEA GRILLSKÄR Manuel utilisateur

RUSTA

RUSTA SAREK Manuel utilisateur

PROPOINT

PROPOINT 8933657 Manuel utilisateur

baltur

baltur TBL 1000 ME Manuel de référence

Riello Burners

Riello Burners P 200 P/G Guide de démarrage rapide

WLD-TEC

WLD-TEC powerjet Manuel utilisateur

MSR

MSR DRAGONFLY Manuel utilisateur

baltur

baltur COMIST 23SP Manuel utilisateur
