Prorack K1010 Manuel utilisateur
1/1137-13-010-Rev7
Please Recycle
Alfa Romeo Tonale,5dr SUV 22+ EU 75 kg (165 lb) 75 kg (165 lb)
Alfa Romeo Tonale,5dr SUV Jun 23+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)
Mazda CX-9, 5dr SUV Jul 16+ AU, NZ 75 kg (165 lb) 75 kg (165 lb)
Mazda CX-9, 5dr SUV 16+ EU 75 kg (165 lb) 75 kg (165 lb)
F T S
HD
THD
K1010 Instructions
MAX kg (lb)
++ =
kg (lb)
MAX
ALWAYS REFER TO OUR WEBSITE FOR THE LATEST VERSION OF INSTRUCTIONS.
BESUCHEN SIE IMMER UNSERE WEBSITES, UM DIE NEUESTE VERSION DER ANWEISUNGEN ZU ERHALTEN.
CONSULTE NUESTRAS PÁGINAS WEB PARA VER LA ÚLTIMA VERSIÓN DE LAS INSTRUCCIONES.
RÉFÉREZ VOUS TOUJOURS À NOS SITES INTERNET POUR CONSULTER LA DERNIÈRE VERSION DES INSTRUCTIONS.
DEN NYESTE VERSJONEN AV INSTRUKSJONENE ER ALLTID TILGJENGELIG PÅ VÅRE NETTSIDER.
CONSULTE SEMPRE OS NOSSOS WEBSITES PARA OBTER A MAIS RECENTE VERSÃO DAS INSTRUÇÕES.
FARE SEMPRE RIFERIMENTO AI NOSTRI SITI WEB PER L’ULTIMA VERSIONE DELLE ISTRUZIONI.
ZAWSZE SPRAWDZAJ NASZĄSTRONĘINTERNETOWĄ,ABY UZYSKAĆNAJNOWSZĄWERSJĘINSTRUKCJI.
NEJNOVĚJŠÍ VERZI POKYNŮVŽDY NAJDETE NA NAŠÍ WEBOVÉ STRÁNCE.
POSLEDNÚ VERZIU POKYNOV VŽDY NÁJDETE NA NAŠICH WEBOVÝCH STRÁNKACH.
RAADPLEEG ALTIJD ONZE WEBSITES VOOR DE MEEST RECENTE VERSIE VAN DE INSTRUCTIES.
SE ALLTID VÅRA WEBBPLATSER FÖR DEN SENASTE VERSIONEN AV INSTRUKTIONERNA.
DEN NYESTE VERSION AF VEJLEDNINGERNE ER ALTID TILGÆNGELIG PÅ VORES HJEMMESIDER.
ОСТАННЯ ВЕРСІЯ ІНСТРУКЦІЇ ЗАВЖДИ ДОСТУПНА НА НАШОМУ САЙТІ.
KATSO AINA VERKKOSIVUSTOILTAMME UUSIN VERSIO OHJEISTA.
EN
DE
ES
FR
NO
PT
IT
PL
CS
SK
NL
SV
DK
UA
FI
2/1137-13-010-Rev7
Please Recycle
11-04-233 11-04-234
11-04-229
11-04-230
FLUSH (F) THROUGH (T) HEAVY DUTY (HD) STANDARD (S)
T
FSHD THD
TRIM HD (THD)
CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • CONTENUTO
ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS
COMPATIBLE WITH • KOMPATIBEL MIT • COMPATIBLE CON • COMPATIBLE AVEC • KOMPATIBEL MED •
COMPATÍVEL COM • COMPATIBLE CON • KOMPATYBILNOŚĆ Z • KOMPATIBILNÍ S • KOMPATIBILNÉ S •
COMPATIBEL MET • KOMPATIBEL MED • KOMPATIBEL MED • СУМІСНИЙ З•YHTEENSOPIVA
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ATTENZIONE • UWAGA
UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
M6 x 70 mm
3/1137-13-010-Rev7
Please Recycle
1 2
x10
a
x4x4
F/T
HD/S
T
F
HD
S
THD
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ATTENZIONE • UWAGA
UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
4/1137-13-010-Rev7
Please Recycle
x4x4
4
3
5
PRESS
F
PRESS
T
PRESS
HD S
THD
T
FT
T
T
HD T
S
T
THD
xx
xx
==
==
==
==
5/1137-13-010-Rev7
Please Recycle
6
x4
x4
B
A
X mm (X”)
2
1
X mm (X”)
12AB
Alfa Romeo Tonale, 5dr SUV 22+ EU X = 877 mm (34 1/2”) X = 810 mm (31 7/8”) A = 300 mm (11 3/4”) B = 440 mm (17 3/8”)
Alfa Romeo Tonale, 5dr SUV Jun 23+ AU, NZ X = 877 mm (34 1/2”) X = 810 mm (31 7/8”) A = 300 mm (11 3/4”) B = 440 mm (17 3/8”)
Mazda CX-9, 5dr SUV Jul 16+ AU, NZ X = 980 mm (38 5/8”) X = 940 mm (37”) A = 285 mm (11 2/8”) B = 490 mm (19 2/8”)
Mazda CX-9, 5dr SUV 16+ EU X = 980 mm (38 5/8”) X = 940 mm (37”) A = 285 mm (11 2/8”) B = 490 mm (19 2/8”)
6/1137-13-010-Rev7
Please Recycle
7a
1. 2.
!
x4
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ATTENZIONE • UWAGA
UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
CX-9 ONLY • CX-9 NUR • CX-9 SOLAMENTE • CX-9 SEULEMENT • CX-9 BARE • CX-9 SOMENTE • SOLO CX-9 • CX-9
TYLKO • CX-9 POUZE • CX-9 IBA • CX-9 ALLEEN • CX-9 BARA • KUN CX-9 • CX-9 ТІЛЬКИ • VAIN CX-9
AB
Mazda CX-9, 5dr SUV Jul 16+ AU, NZ A = 285 mm (11 2/8”) B = 490 mm (19 2/8”)
Mazda CX-9, 5dr SUV 16+ EU A = 285 mm (11 2/8”) B = 490 mm (19 2/8”)
B
A
X
mm
(X”)
B
A
7/1137-13-010-Rev7
Please Recycle
7b !
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ATTENZIONE • UWAGA
UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
TONALE ONLY • TONALE NUR •TONALE SOLAMENTE •TONALE SEULEMENT •TONALE BARE •TONALE SOMENTE • SOLO
TONALE • TONALETYLKO • TONALE POUZE •TONALE IBA •TONALE ALLEEN • TONALE BARA • KUN TONALE •TONALE ТІЛЬКИ
• VAINTONALE
8 9
x4
x4
x4
x4
AB
Alfa Romeo Tonale, 5dr SUV 22+ EU A = 300 mm (11 3/4”) B = 440 mm (17 3/8”)
Alfa Romeo Tonale, 5dr SUV Jun 23+ AU, NZ A = 300 mm (11 3/4”) B = 440 mm (17 3/8”)
B
A
X
mm
(X”)
8/1137-13-010-Rev7
Please Recycle
11-04-xxx-x
1110
x4
x4
x4
12
FR = 11-04-233
= 11-04-234
= 11-04-230
= 11-04-229
FL
RR
RL
FR RR
FL RL
FR
RR
FL
RL
x2
x2
13
PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • MONTAGGIO • UMIESZCZENIE
UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA
9/1137-13-010-Rev7
Please Recycle
HD
TF
S
THD
x4
x4
x4
14
16
a
2 Nm
(18 lb-in)
15
x4
x4

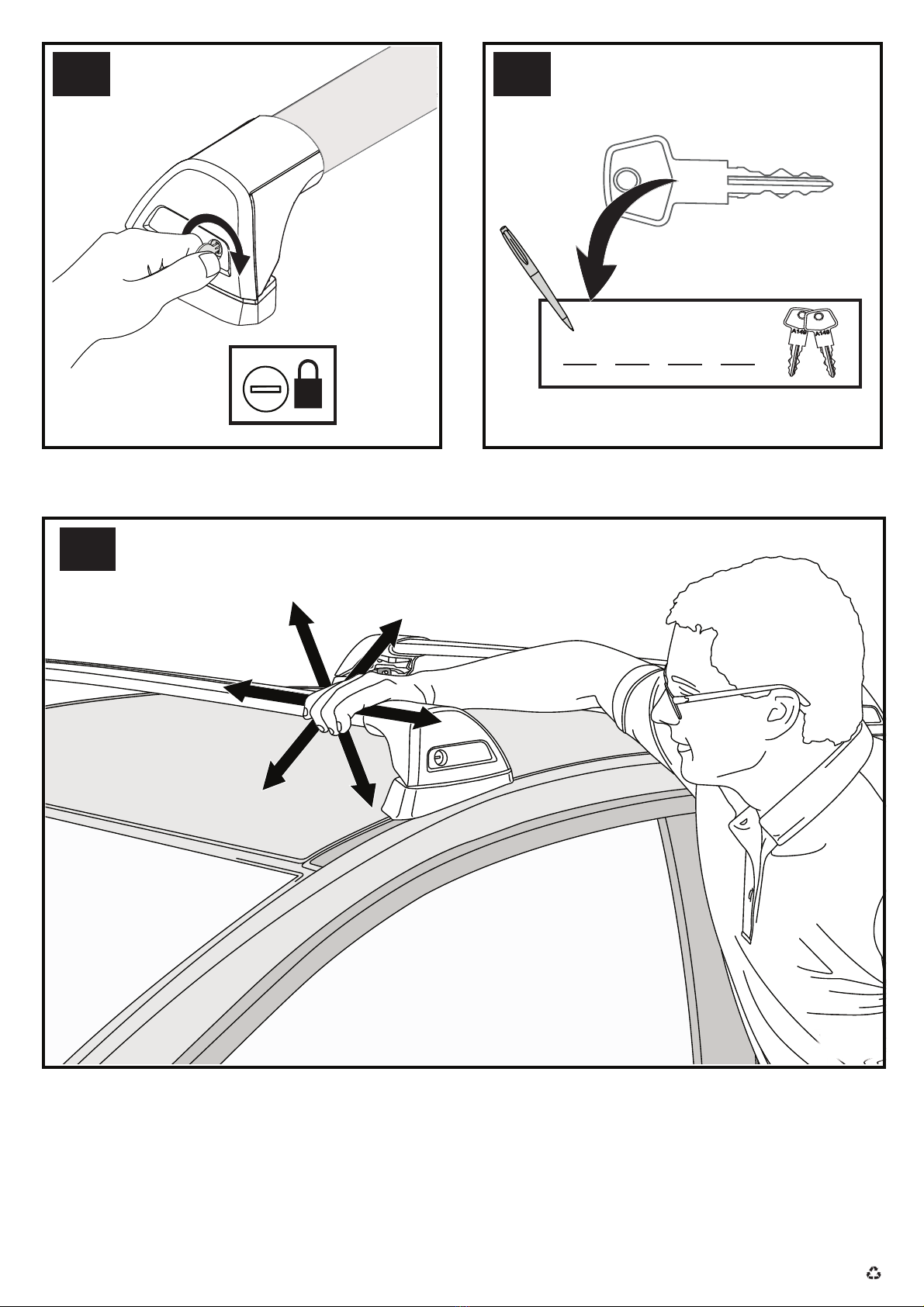

10/1137-13-010-Rev7
Please Recycle
x4
19
xxxx
1817
x4
