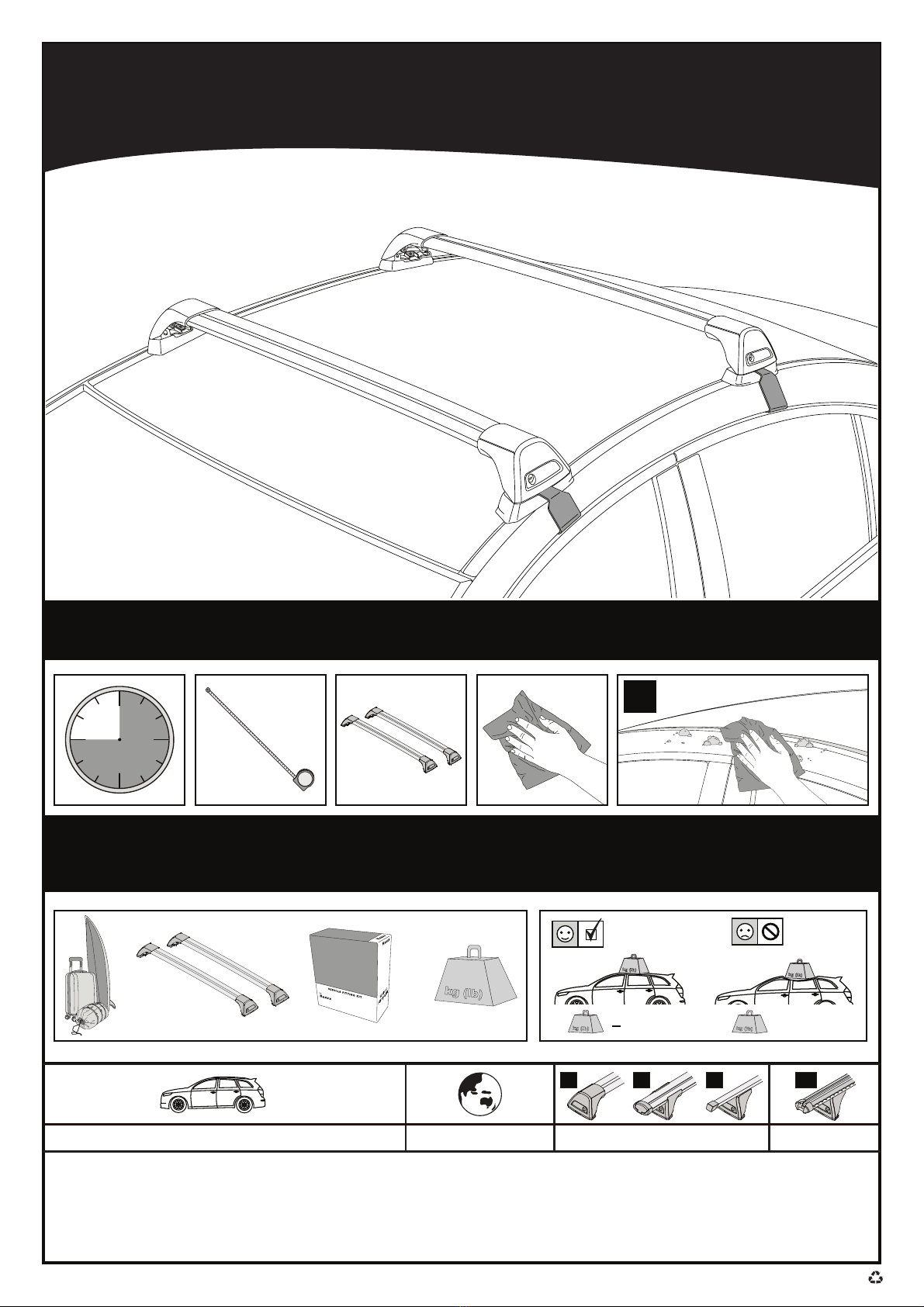

Prorack K1047 Manuel utilisateur

1/1237-13-047 Rev5

Please Recycle

K1047 Fitting Kit

++ =

kg (lb)

Audi Q2,5dr SUV 16+ AU, EU, NZ, ZA 75 kg (165 lb) 75 kg (165 lb)

F T P HD

kg (lb)

REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ОБЯЗАТЕЛЬНО • OBBLIGATORIO

POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ПОТРІБНА • EDELLYTETÄÄN

MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg

МАКСИМУМ кг • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg

MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • МАКСИМАЛЬНА kg • ENIMMÄISMÄÄRÄ kg

2/1237-13-047 Rev5

Please Recycle

FLUSH BAR (F) THROUGH BAR (T) HEAVY DUTY BAR (HD) P BAR (P)

FPHD

K1047

= 1 kg (2.20 lb)

Flush Bar

x2 x1

x1 a

MAX

S4 - S10

S21 - S30

S33, S36, S37

S1 - S3 = 5kgs (11lbs)

= 6kgs (13 lbs)

S11 =7kgs (15 lbs)

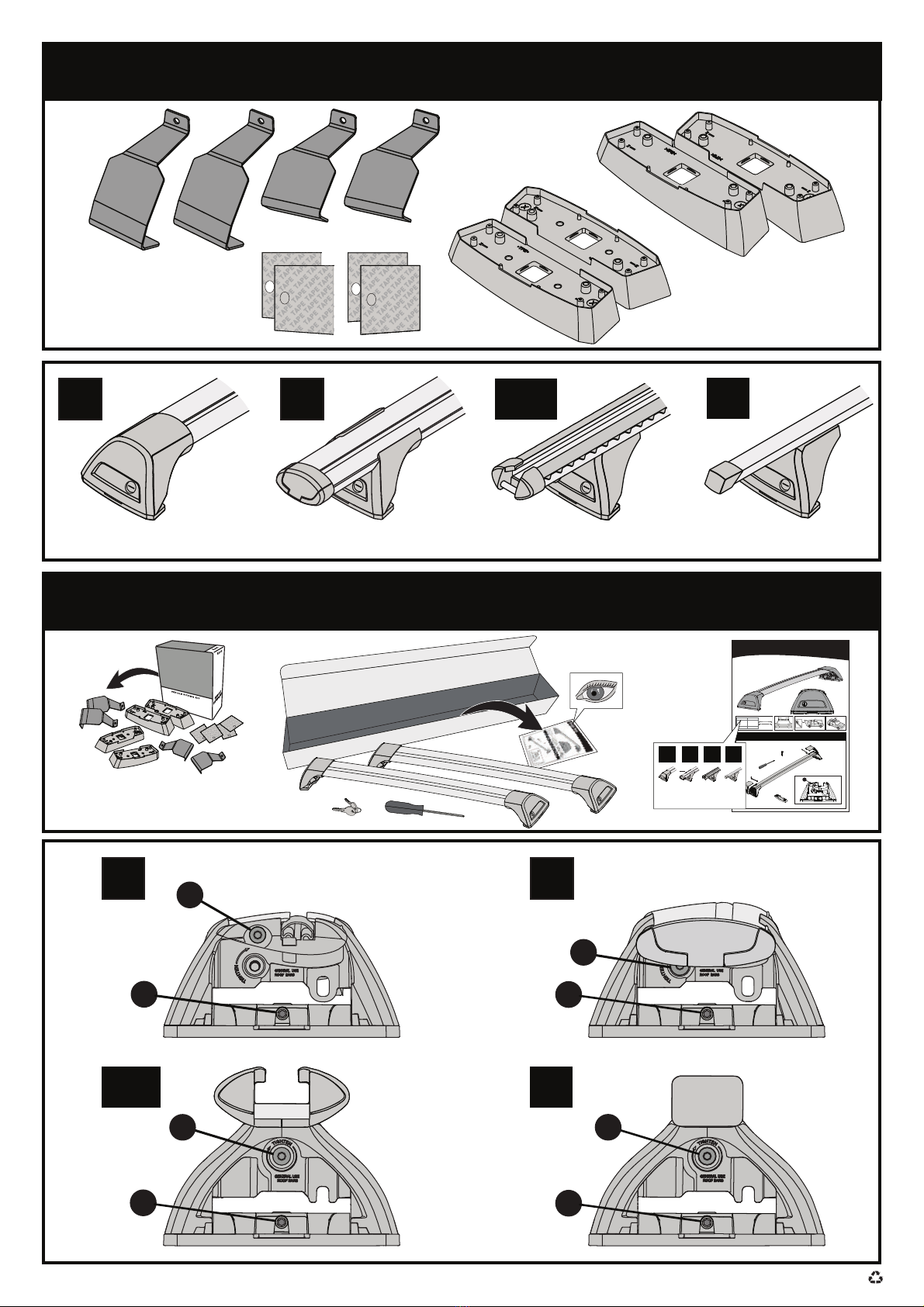

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO

ɋɈȾȿɊɀȺɇɂȿ • CONTENUTO • ZAWARTOĝû • OBSAH • OBSAH • INHOUD • INNEHÅLL

= kg (lb)

HD T

TF PHD

11-04-294

11-04-293

11-04-250

11-04-251

B981 B981 B979 B980

CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO

ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

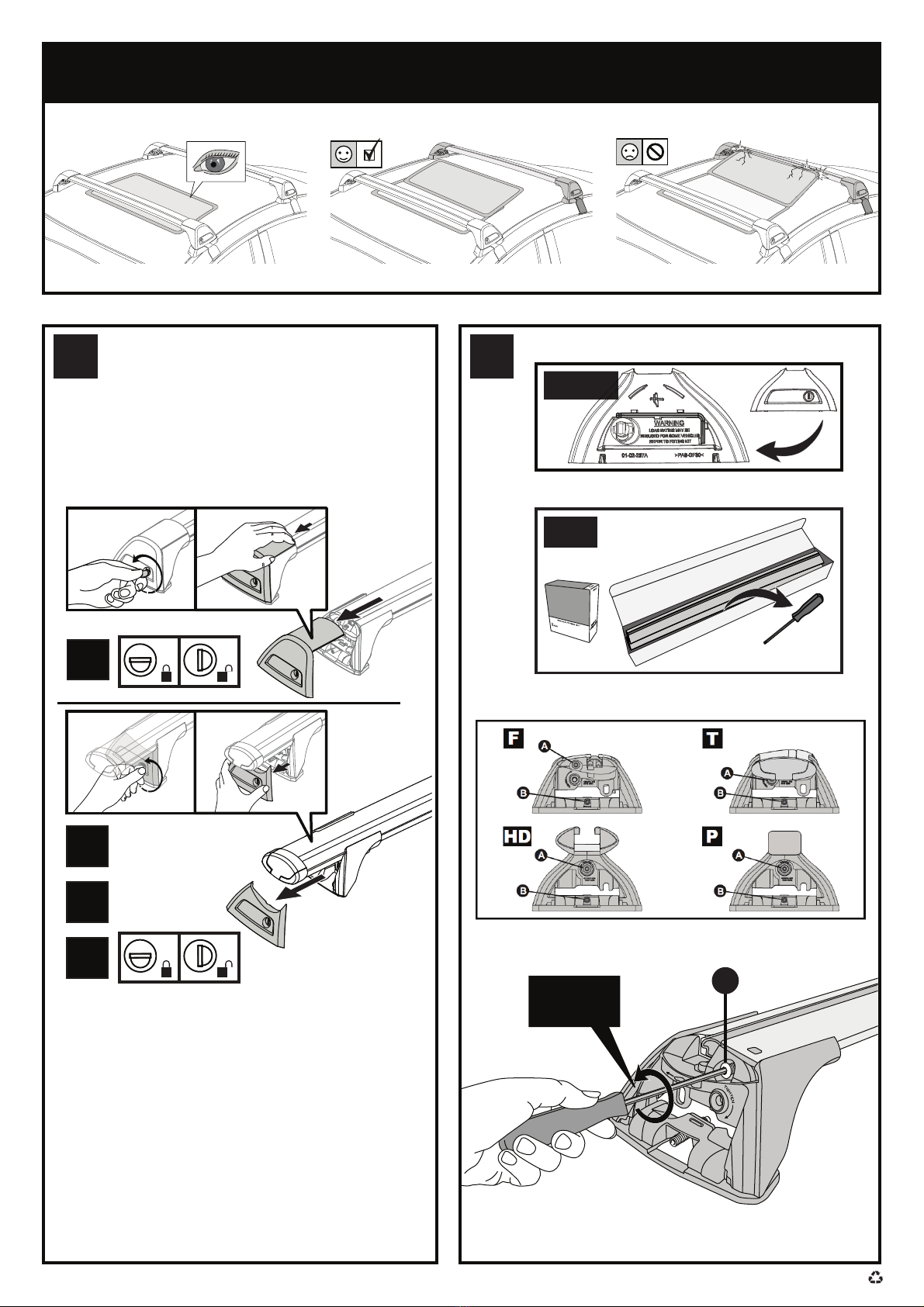

Please Recycle

3/1237-13-047 Rev5

x10

2HD/P

F/T

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

4/1237-13-047 Rev5

Please Recycle

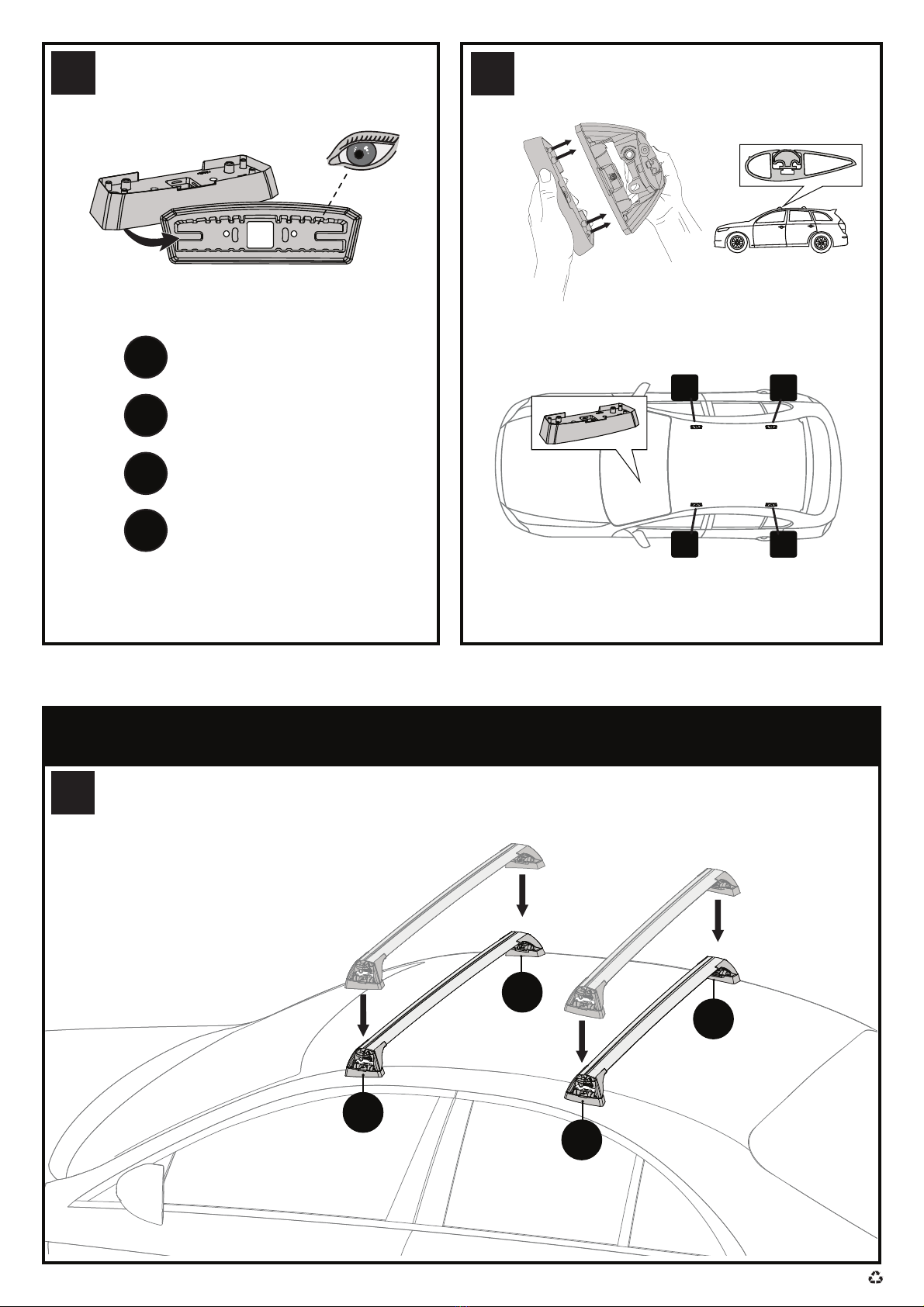

11-04-xxx-x

GENERAL USE

ROPPOF BARS

FR RR

FL RL

FR = 11-04-293

= 11-04-294

= 11-04-251

= 11-04-250

FR RR

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

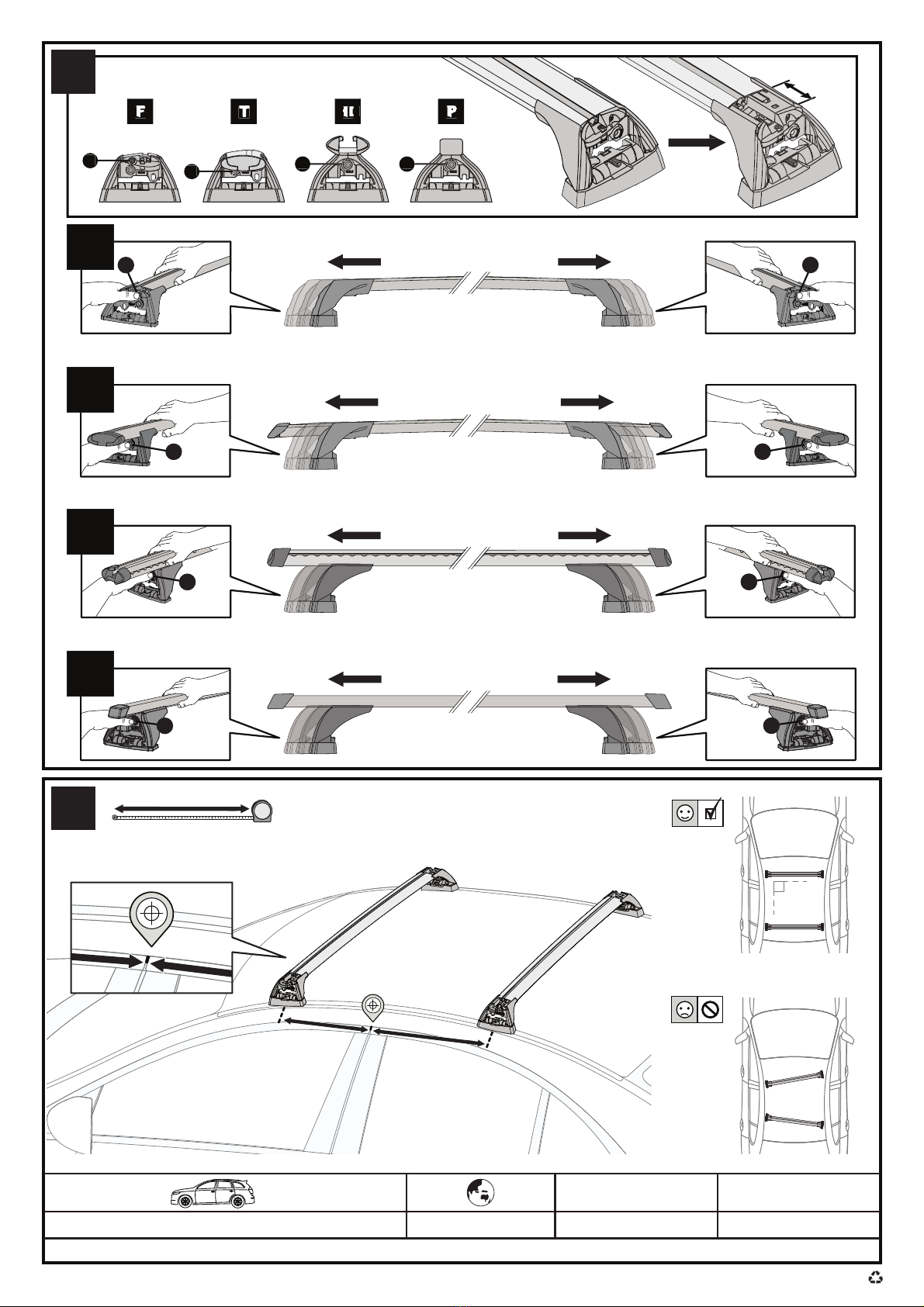

5/1237-13-047 Rev5

Please Recycle

AAA

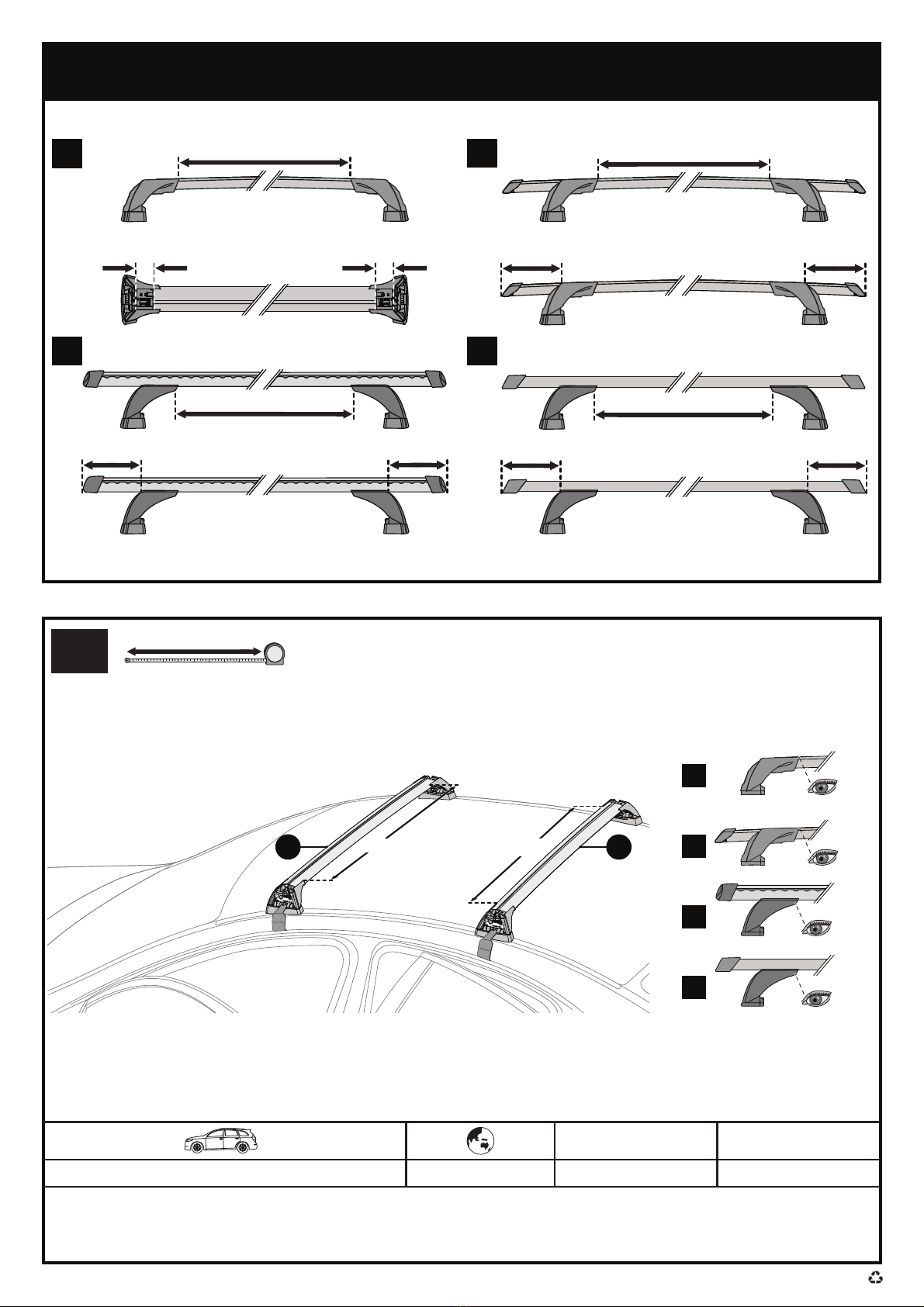

A mm (X”) B mm (X”)

mm / inches

Audi Q2,5dr SUV 16+ AU, EU, NZ, ZA A = 305 mm (12”) B = 400 mm (15 3/4”)

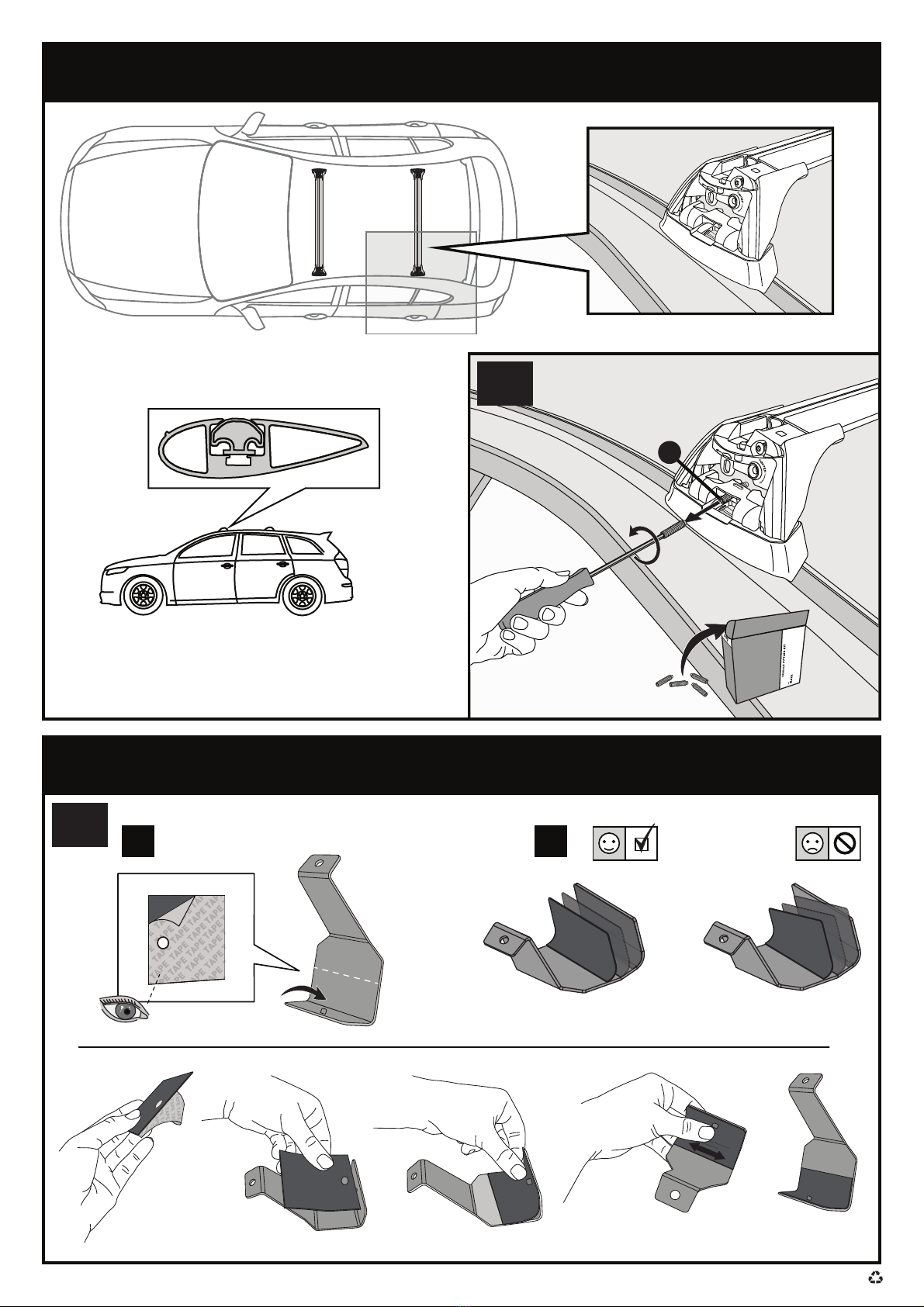

6/1237-13-047 Rev5

Please Recycle

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

! !

PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO

UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA

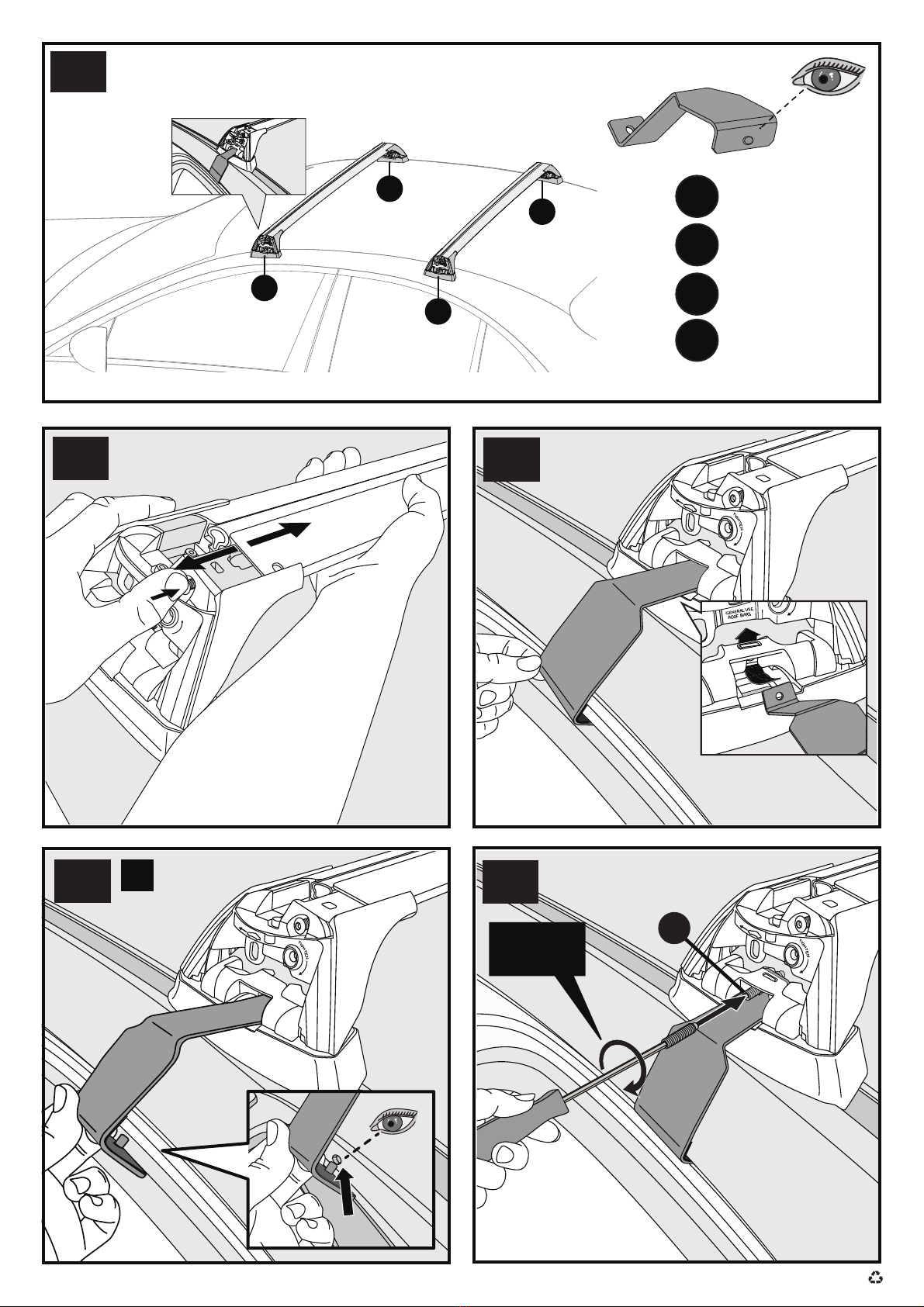

7/1237-13-047 Rev5

Please Recycle

11 12

x4 x4

= B980

= B979

= B981

XXXX

= B981

13 !

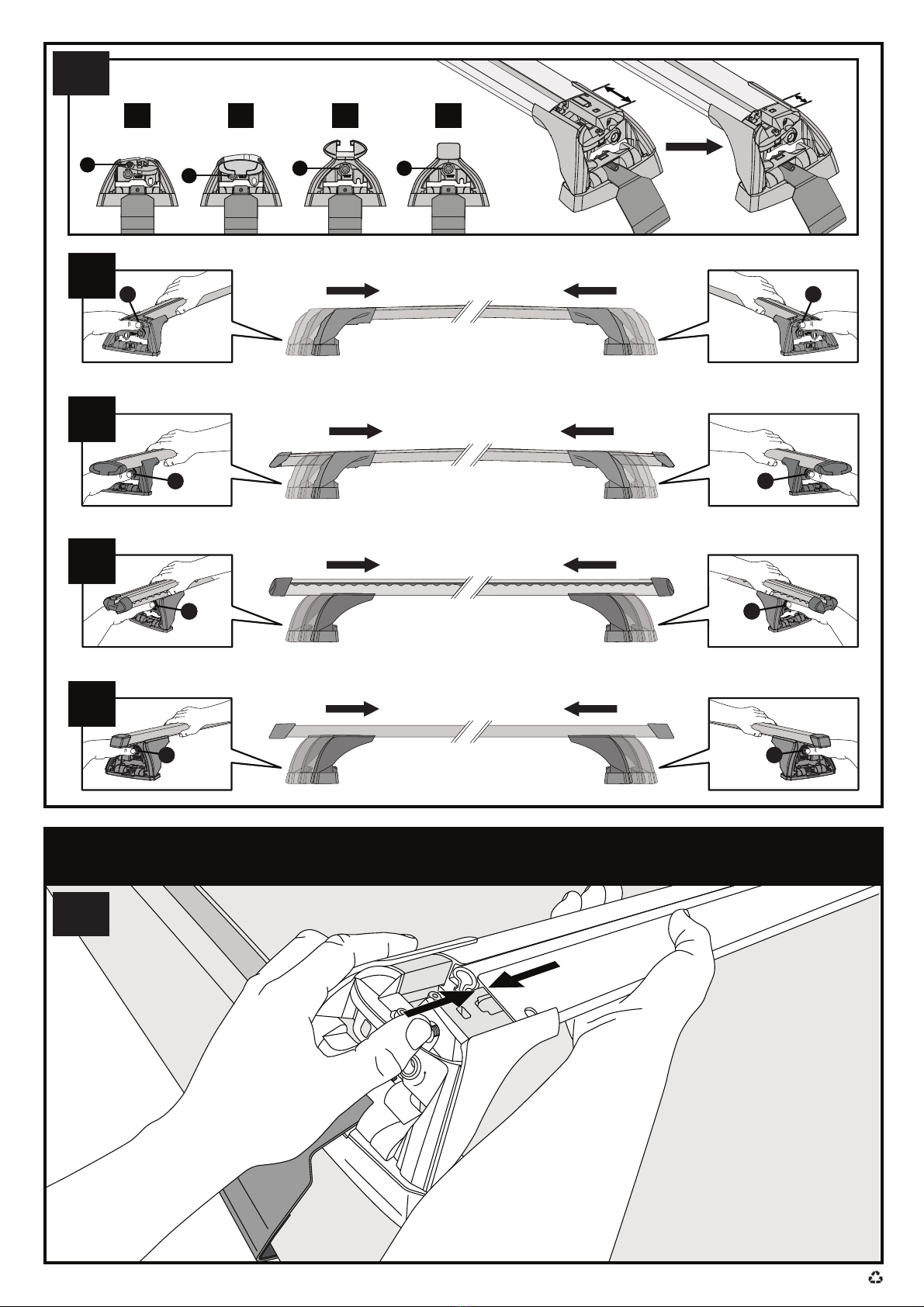

8/1237-13-047 Rev5

Please Recycle

HD T

AAA

CLOSE • GESCHLOSSEN • CERRAR • FERMER • LUKKE • FECHAR • ЗАКРЫТЬ • CHIUDERE • BLISKO

ZAVŘÍT • ZAVRIEŤ• GESLOTEN • STÄNGA • LUK • ЗАКРИТИ • SULKEA

9/1237-13-047 Rev5

Please Recycle

X mm (X”) X mm (X”) 2

mm / inches

Audi Q2,5dr SUV 16+ AU, EU, NZ, ZA X = 870 mm (34 1/4”) X = 810 mm (31 7/8”)

HD T

ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE

UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO

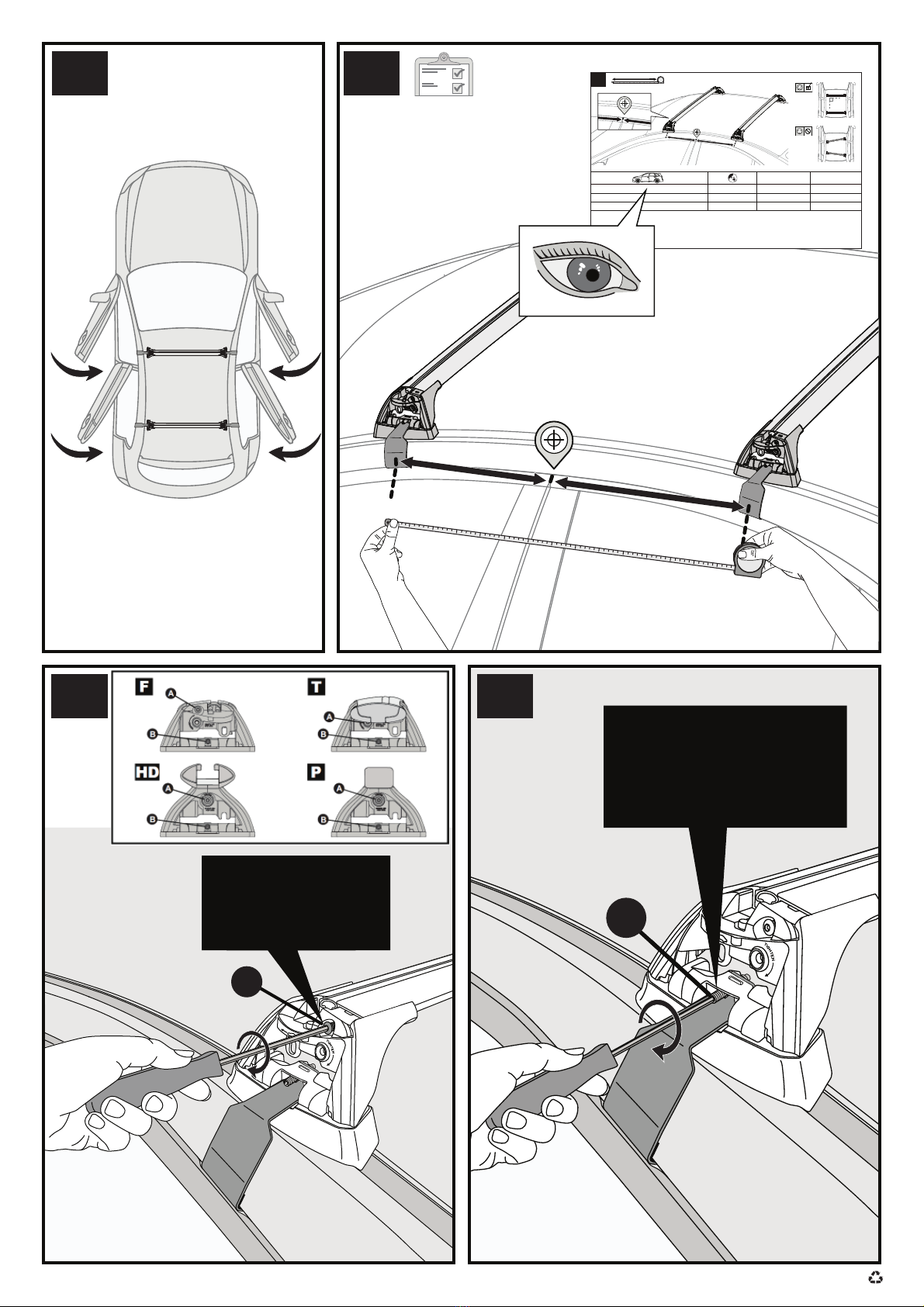

10/1237-13-047 Rev5

Please Recycle

A mm (X”) B mm (X”)

mm / inches

Make Model, Variant, xdrs Vehicle Type xx-+ AU, NZ, CN, US, EU, ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)

Make Model,Variant,xdrs VehicleType xx-+ AU, NZ,CN, US,EU, ZA xxxx mm (xxx xx/xx”) xxxx mm (xxx xx/xx”)

19 20

2.5 Nm

(22 lb-in)

2 Nm

(18 lb-in)
