MANUALE UTENTE

USER MANUAL

Z8STRIP

IT - EN

OUTDOOR BATTERY LED BATTEN

REV.003-08/17

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

Z8STRIP

• Z8STRIP

• Staa di ssaggio

• Cavo di alimentazione

• Cavi di segnale

• Manuale utente

Contenuto dell'imballo:

INDICE Sicurezza

Avvertenze generali

Attenzioni e precauzioni per l’installazione

1 Introduzione

1. 1 Descrizione

1. 2 Speciche tecniche

1. 3 Elementi di comando e di collegamento

2 Installazione

2. 1 Montaggio

3 Funzioni e impostazioni

3. 1 Funzionamento

3. 2 Processo di ricarica

3. 3 Impostazione base

3. 4 Struttura menu

3. 5 Modalità automatica

3. 6 Modalità statica

3. 7 Modalità manuale

3. 8 Modalità Master/Slave

3. 9 Collegamento

3. 10 Modalità DMX

3. 11 Indirizzamento DMX

3. 12 Collegamenti della linea DMX

3. 13 Costruzione del terminatore DMX

3. 14 Canali DMX

3. 15 Dimmer

3. 16 Back light

3. 17 Informazioni sul dispositivo

3. 18 Bilanciamento bianco

3. 19 Impostazioni wireless

3. 20 Key Lock

4 Manutenzione

4. 1 Manutenzione e pulizia del sistema ottico

4. 2 Risoluzione dei problemi

Z8STRIP

SICUREZZA

Avvertenze generali

• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-

tanto recano la sigla .

• Questo prodotto è dotato di una batteria al Litio ricaricabile per un funzionamento senza cavi.

• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di

fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.

• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa

a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le

linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di

interruttori dierenziali opportunamente dimensionati.

• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate

da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla

frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.

• L’unità non per uso domestico, solo per uso professionale.

• Evitare di utilizzare l’unità:

- in luoghi soggetti a vibrazioni, o a possibili urti;

- in luoghi soggetti ad eccessiva umidità;

- in luoghi a temperatura superiore ai 35°C.

• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.

• Non smontare e non apportare modiche all’unità.

• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al

più vicino centro di assistenza tecnica autorizzato.

• Questo prodotto contiene una batteria ricaricabile. A tutela dell’ambiente si prega di smaltire la batte-

ria a ne vita in conformità alla normativa vigente.

• Se si desidera eliminare il dispositivo denitivamente, consegnarlo

per lo smaltimento ad un’istituzione locale per il riciclaggio.

Attenzioni e precauzioni per l’installazione

• Se il dispositivo dovesse trovarsi ad operare in condizioni dierenti da quelle descritte nel presente

manuale, potrebbero vericarsi dei danni; in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra

operazione potrebbe provocare cortocircuiti, incendi, scosse elettriche, rotture etc.

• Prima di iniziare qualsiasi operazione di manutenzione o pulizia sull’unità togliere la tensione dalla rete

di alimentazione.

• È assolutamente necessario proteggere l’unità per mezzo di una fune di sicurezza. Nell’eseguire qualsi-

asi intervento attenersi scrupolosamente a tutte le normative (in materia di sicurezza) vigenti nel paese

di utilizzo.

• Installare l’unità in un luogo ben ventilato.

• Mantenere i materiali inammabili ad una distanza di sicurezza dall’unità.

• I ltri, le lenti o gli schermi ultravioletti se danneggiati possono limitare la loro ecienza.

• I LED devono essere sostituiti se danneggiati o termicamente deformati.

• Non guardare direttamente il fascio luminoso. Tenete presente che i veloci cambi di luce possono pro-

vocare attacchi d’epilessia presso persone fotosensibili o epilettiche.

• Non toccare l’alloggiamento del prodotto quando è in funzione perché potrebbe essere molto caldo.

• Questo prodotto non è idoneo ad installazioni permanenti.

• Non collegare il prodotto a un dimmer pack.

ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione

questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni

importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.

Z8STRIP

- 1 - INTRODUZIONE

1.1 DESCRIZIONE

Z8STRIP è un dispositivo a batteria di nuova generazione che segna un nuovo passo avanti nella tecno-

logia di illuminazione wireless. Z8STRIP è candidata ad essere una delle barre LED a batteria per outdoor

più luminose del mercato; dotata di 8x10W LED CREE XML con controllo del singolo pixel, ottica ad alta

ecienza e sistema di calibrazione colore RGBW/FC per una riproduzione precisa dell’intero spettro. Il sup-

porto magnetico sulla lente frontale ore inoltre la possibilità di regolare l’angolo di proiezione attraverso

l’applicazione di ltri di diusione dierenti.

Z8STRIP è dotata di una batteria al litio che fornisce no a 16 ore di autonomia (in color-changing) e di

controllo W-DMX, per operazioni cable-free. Il robusto corpo in alluminio pressofuso IP65 e il design cura-

to ed elegante consentono applicazioni sia in ambienti indoor e sia outdoor. Z8STRIP è un dispositivo ide-

ale per il rental, può essere utilizzato come un proiettore universale in progetti architetturali, showroom e

in eventi come matrimoni, conferenze, mostre, moda e concerti.

1.2 SPECIFICHE TECNICHE

Sorgente luminosa e ottica

• 8x10W CREE XML RGBW/FC LED ad alta resa luminosa

• Lux @ 3m: 4600

• Angolo di proiezione: 10°

• Angolo di campo: 21°

• Diodi LED ad alta ecienza, con colori più vividi e minore assorbimento energetico delle lampade a

scarica tradizionali

• Sistema di sintesi colore: miscelazione RGBW/FC (>16 milioni di colori) per possibilità cromatiche illi-

mitate

• Preset temperatura colore bianco: 3200K~10000K

• Porta-ltri magnetico per applicare diusori o ltri colore

• Durata media diodi LED: >50.000 ore

Funzionamento ed elettronica

• Diverse congurazioni DMX disponibili (4, 6, 10, 32, 37 canali) per controllo avanzato o semplicato

- 4 canali: RGBW

- 6 canali: dimmer, RGBW, strobo

- 10 canali: dimmer, RGBW, strobo, macro, auto programs, programs speed, dimmer speed

- 32 canali: RGBW1, RGBW2, RGBW3, RGBW4, RGBW5, RGBW6, RGBW7, RGBW8

- 37 canali: RGBW1, RGBW2, RGBW3, RGBW4, RGBW5, RGBW6, RGBW7, RGBW8, auto programs, pro-

grams speed, strobo, dimmer, dimmer speed

• WDMX: Ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden integrato

• Interfaccia di controllo mediante display black OLED per esecuzione dei programmi automatici, scelta

dei colori statici, memorizzazione di show personalizzati, stato batteria, stato del segnale

• Regolazione curva dimmer: 4 congurazioni selezionabili

• Modalità Automatica: programmi automatici preimpostati con regolazione velocità

• Modalità colori statici: riproduzione statica di un colore

• Modalità colori manuali: regolazione manuale di un colore

• Modalità Master/Slave: per il controllo di più unità collegate in catena

• Passaggio lineare“stepless”dei valori sui canali DMX

• Frequenza dei diodi anti-icker (600Hz - 25kHz) per videoriprese

Z8STRIP

Corpo e alimentazione

• Grado di protezione: IP65, per uso outdoor

• Corpo in alluminio pressofuso ad alta resistenza

• Silenziosità di funzionamento, proiettore privo di ventole e struttura disegnata per avere una dissipa-

zione a convezione naturale

• Pannello frontale realizzato in vetro temperato

• Alimentazione: 100-240V 50/60Hz

• Batteria: 14,8V, Litio

• Autonomia batteria: 7,5 ore in full-output

• Operazioni di ricarica: con cavo di alimentazione

• Tempo di ricarica: max 6 ore

• Indicatore di stato batteria

• Switch load/storage batteria

• Connessioni di segnale IN/OUT tramite XLR 5p IP

• Connettori IP per alimentazione

• Condizioni di esercizio: 0/+35°

• Consumo energetico: 86,6W

• Peso: 10 kg

• Dimensioni (LxAxP): 800x153x216 mm

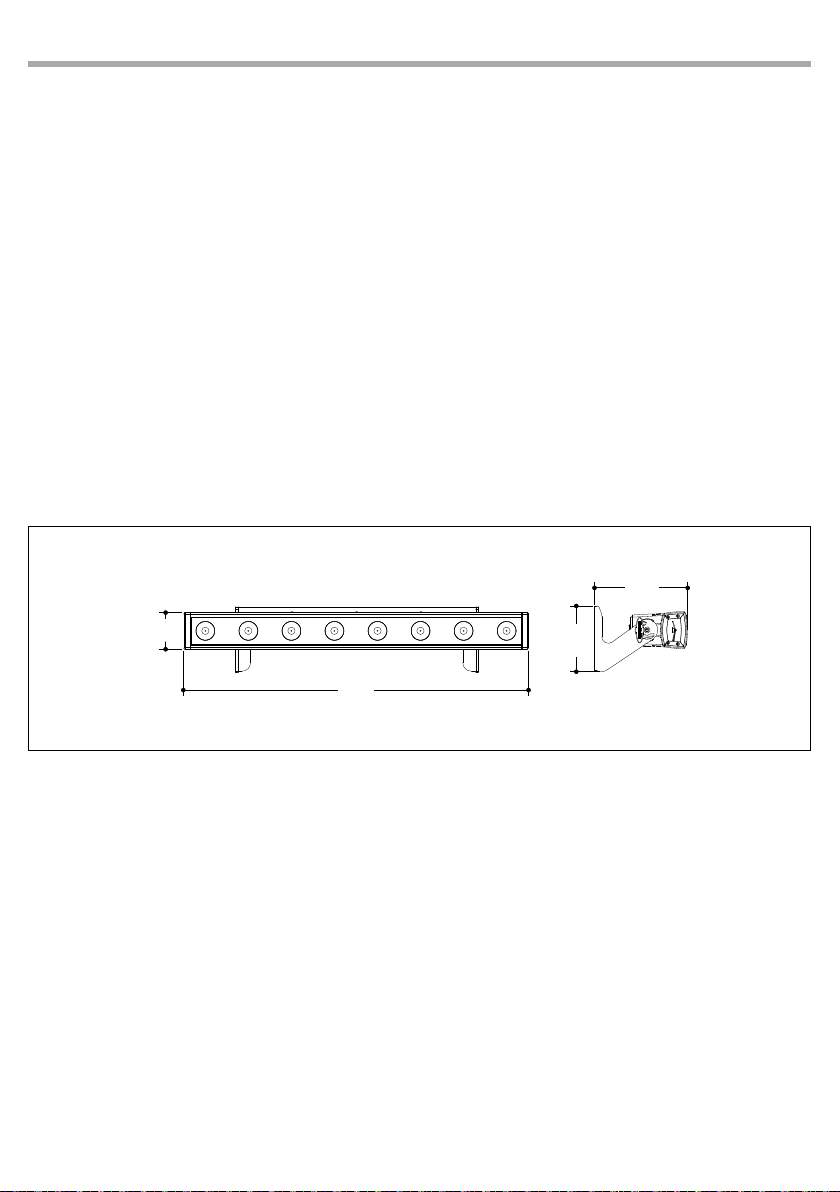

Fig.1

Disegno tecnico

800

153

216

Fig.2

Z8STRIP

1. STAFFA DI MONTAGGIO

2. VITE DI FISSAGGIO per la staa di montaggio

3. CONNETTORE IP POWER IN (PowerCON TRUE

IN) per operazioni di ricarica con cavo di

alimentazione collegato ad una presa di rete

(100-240V~/50-60Hz)

4. SWITCH LOAD/STORAGE BATTERIA

5. VALVOLA DI PROTEZIONE E SFIATO A VITE

6. PANNELLO DI CONTROLLO con display e 4

pulsanti per accesso e gestione delle diverse

funzioni

7. CONNETTORE IP DMX IN (XLR a 5 poli):

1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

8. CONNETTORE IP DMX OUT (XLR a 5 poli):

1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C

2 3 4

6 7

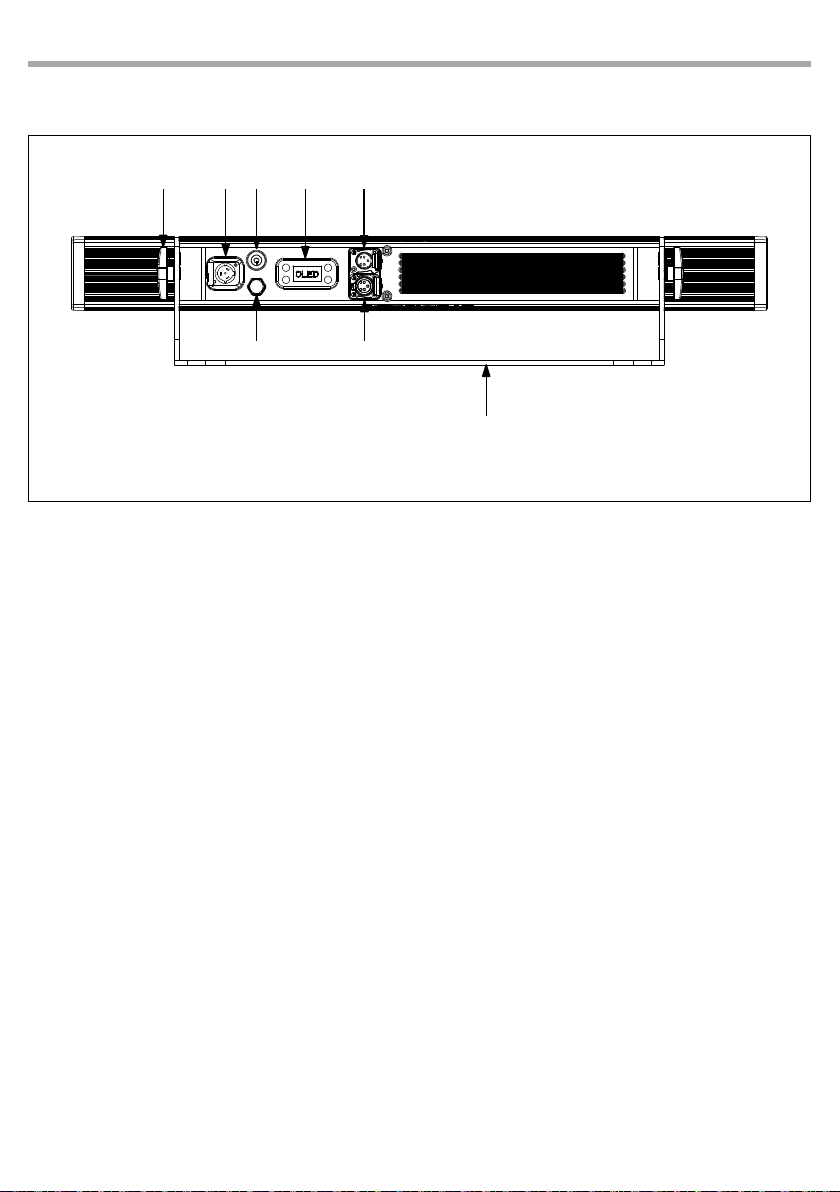

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

Pannello Posteriore

Z8STRIP

- 2 - INSTALLAZIONE

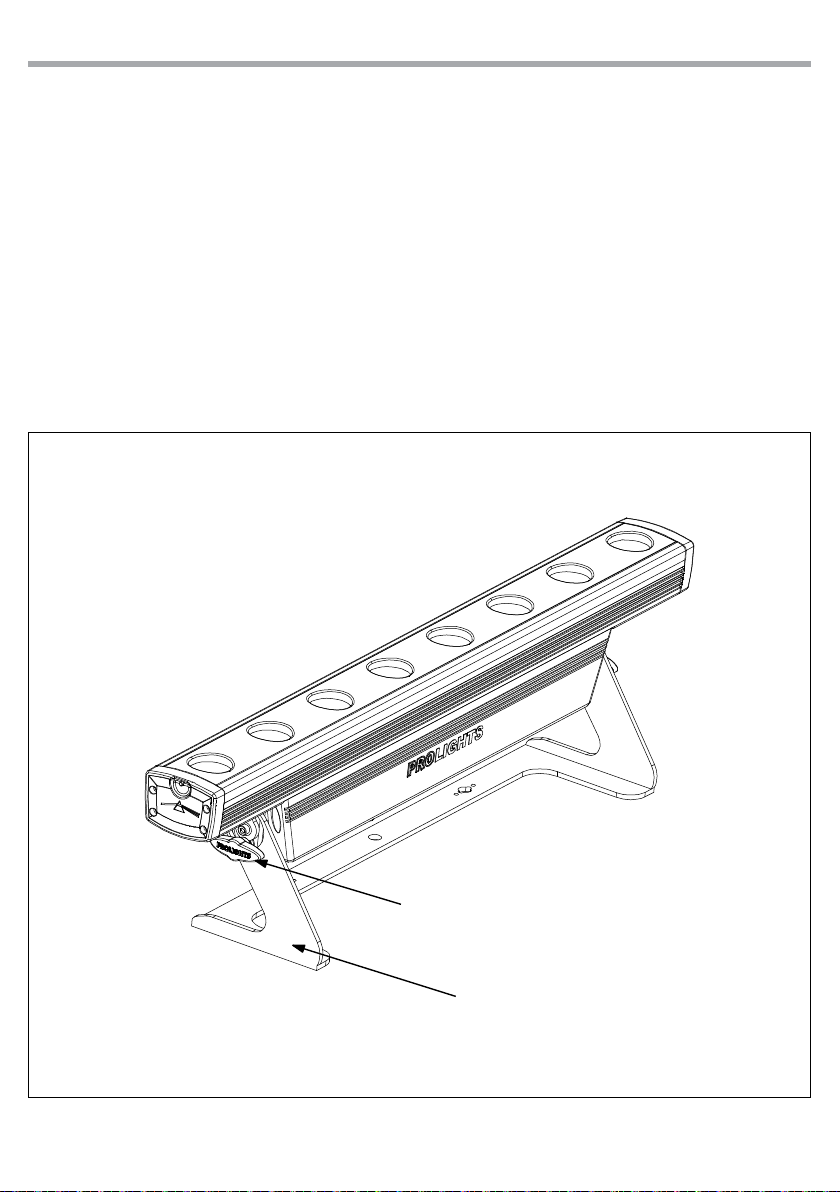

2.1 MONTAGGIO

Z8STRIP può essere collocato su un piano solido. Inoltre, grazie alle possibilità di ssaggio sulla doppia

staa (g.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il ssaggio occorrono dei

supporti robusti per il montaggio. L’area di collocazione deve avere una stabilità suciente e supportare

almeno 10 volte il peso dell’unità.

Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

• Fissare il proiettore attraverso l’apposita staa (1) ad una collocazione idonea.

• È assolutamente necessario assicurare il proiettore contro la caduta utilizzando un cavo di sicurezza: in

particolare collegare il cavo in un punto adatto in modo che la caduta del proiettore non possa supe-

rare i 20 cm.

• Orientare il proiettore intervenendo, se necessario, sulla vite di ssaggio (2).

Fig.3

Z8STRIP

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere lo Z8STRIP premere l’interruttore ON/OFF posizionato sul pannello posteriore (se la batteria

è scarica, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). L’unità può

essere comandata da un’unità DMX di comando luce oppure svolgere autonomamente il suo programma.

Dopo l’uso spegnere l’unità attraverso il medesimo interruttore.

NOTA - L’indicatore del display indica il valore dell’autonomia della batteria.

3.2 PROCESSO DI RICARICA

Per ricaricare lo Z8STRIP, attraverso il connettore IP PowerCON TRUE IN, inserire la spina del cavo di ali-

mentazione in una presa di rete (100-240V~/50-60Hz). Il display mostrerà la relativa icona per indicare il

processo di ricarica. Il tempo di ricarica è pari a 6 ore (max) mentre l’autonomia è di 7,5 ore in full-output.

NOTA - La batteria si carica ogni volta che il prodotto è collegato ad una fonte di alimentazione. Se il pro-

dotto è collegato e non in funzione, accertarsi che l’interruttore ON/OFF sia in posizione OFF.

3.3 IMPOSTAZIONE BASE

Lo Z8STRIP dispone di un black OLED display e 4 pulsanti per accesso alle funzioni del pannello di con-

trollo (g.4).

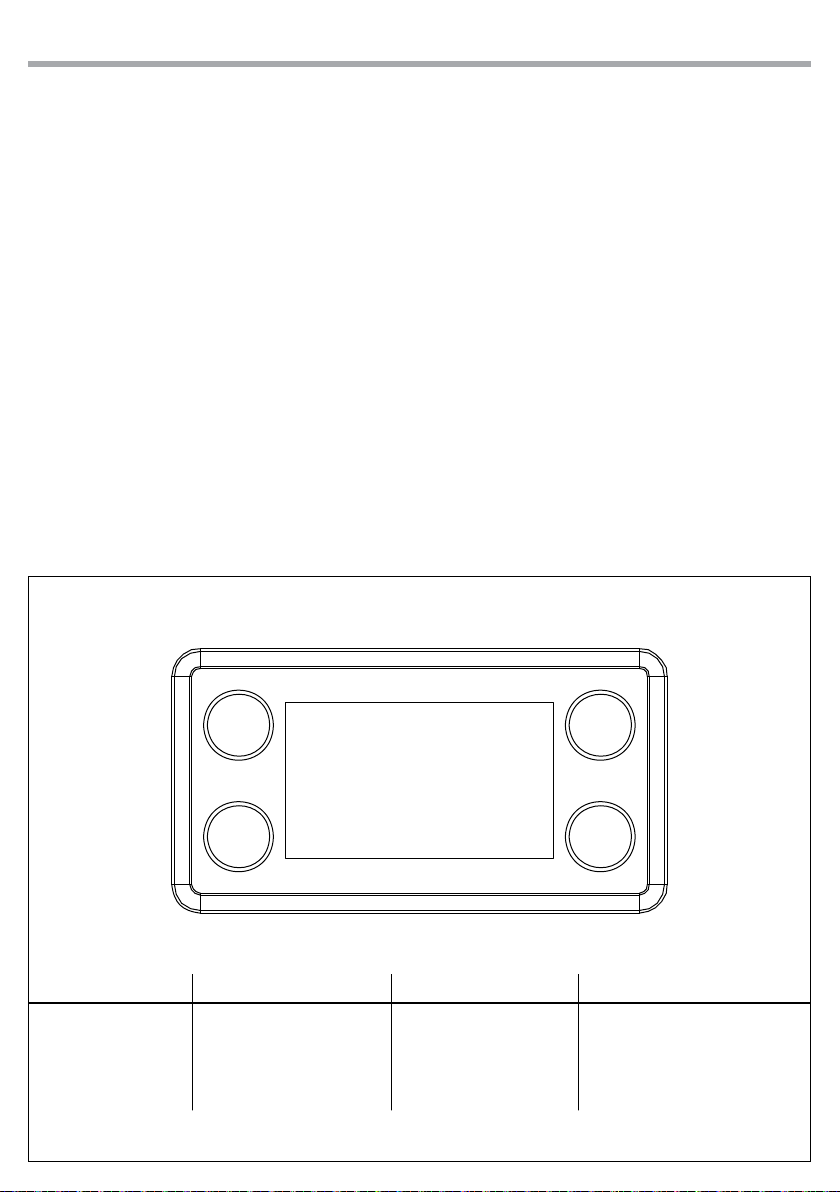

Fig.4 - Funzione dei tasti

MODE UP DOWN ENTER

Per scorrere il menu

principale o tornare ad

una opzione del menu

Per scorrere attraverso le

diverse funzioni in ordine

discendente o aumentare il

valore della funzione stessa

Per scorrere attraverso le

diverse funzioni in ordine

ascendente o diminuire il

valore della funzione stessa

Per entrare nel menu selezionato o

confermare il valore attuale della

funzione o l'opzione all'interno di

un menu

Mode

Enter

Down

Z8STRIP

3.4 STRUTTURA MENU

MENU (LEVEL 1) (LEVEL 2) (LEVEL 3) REMARK

1 Auto Show Auto Show Speed

< Auto 0 > < Auto 1 > < 100 > Sets auto program speed

< Auto 2 > < 100 > (slow to fast)

< Auto 3 > < 100 >

< Auto 4 > < 100 >

< Auto 5 > < 100 >

< Auto 6 > < 100 >

< Auto 7 > < 100 >

< Auto 8 > < 100 >

< Auto 9 > < 100 >

< Auto 10 > < 100 >

< Auto 11 > < 100 >

< Auto 12 > < 100 >

< Auto 13 > < 100 >

< Auto 14 > < 100 >

2 Static Fixed Color Fixed Color Default: RGBW

< R >

< G >

< B >

< W >

< GB >

< RB >

< RG >

< RGB >

< RW >

< GW >

< BW >

< RGW >

< RBW >

< GBW >

< RGBW >

Manual Color Value Default: RGBW=100

< R=255 >

< G=255 >

< B=255 >

< W=255 >

3 Dimmer Mode Dimmer Mode Default: O

< O > < O > O: Dimmer speed On/O

<Dimmer1> Dim 1: Dimmer speed fast 0.8 s

<Dimmer2> Dim 2: Dimmer speed middle 1.6 s

<Dimmer3> Dim 3: Dimmer speed slow 2.4 s

Table des matières

Langues :

Autres manuels ProLights Matériel de DJ

ProLights

ProLights SUNRISE2 Manuel utilisateur

ProLights

ProLights TRIBE LUMIPIX12UT Manuel utilisateur

ProLights

ProLights ARCLED7314HD Manuel utilisateur

ProLights

ProLights SUNPIX24TRI Manuel utilisateur

ProLights

ProLights SMARTTUBE32 Manuel utilisateur

ProLights

ProLights ARCLED1107UV Manuel utilisateur

ProLights

ProLights ASTROBEAM Manuel utilisateur

ProLights

ProLights LUMIPAR12UQPRO Manuel utilisateur

ProLights

ProLights STUDIOCOBFC Manuel utilisateur

ProLights

ProLights EclSoft LinearIP Manuel utilisateur

ProLights

ProLights RUBYFCX Manuel utilisateur

ProLights

ProLights LUMIPAR18TRI Manuel utilisateur

ProLights

ProLights PANORAMAIPSPOT Manuel utilisateur

ProLights

ProLights MINIECLIPSE Series Manuel utilisateur

ProLights

ProLights Z7SPOT Manuel utilisateur

ProLights

ProLights DISPLAYCOBFC Manuel utilisateur

ProLights

ProLights LUMIPAR12HPRO Manuel utilisateur

ProLights

ProLights PIXIEWASHXB Manuel utilisateur

ProLights

ProLights SUPERFLOWER DMX led Manuel utilisateur

ProLights

ProLights SUNBLAST3000FC Manuel utilisateur

ProLights

ProLights ECLIPSE FRESNEL TU Manuel utilisateur

ProLights

ProLights UVPANEL18 Manuel utilisateur

ProLights

ProLights DIGIDRIVER Manuel utilisateur

ProLights

ProLights PFZ715 Manuel utilisateur

Manuels Matériel de DJ populaires d'autres marques

ALPHA LITE

ALPHA LITE ALPHA 1500 Manuel du propriétaire

Chauvet

Chauvet OVATION E-930VW Manuel utilisateur

Zumtobel

Zumtobel APHRODITE Home Manuel utilisateur

Snow Masters

Snow Masters Zig Oscillator Manuel utilisateur

EuroLite

EuroLite 50530554 Manuel utilisateur

Beamz

Beamz BUV243 Manuel utilisateur

thomann

thomann Stairville DJ Lase 40-G MK-III Manuel utilisateur

Eagletone

Eagletone 6 Eyes Flower Manuel utilisateur

EuroLite

EuroLite FLD-1508 Manuel utilisateur

Technical Pro

Technical Pro LG8xSEA Manuel utilisateur

JB Systems

JB Systems Lounge Laser DMX Manuel utilisateur

Lightmaxx

Lightmaxx Vega Halo 90 Manuel utilisateur

Elation

Elation FUZE WASH Z350 Manuel utilisateur

Maverick

Maverick MK3 WASH Manuel utilisateur

Infinity

Infinity TF-260C7 Fresnel Manuel utilisateur

Chauvet

Chauvet EVE E-50Z Manuel utilisateur

Eliminator Lighting

Eliminator Lighting E 138 Manuel utilisateur

EuroLite

EuroLite Mini Multicolor LED Flashing Light SC Manuel utilisateur
