Peerless-AV ACCXT201 Mode d’emploi

ISSUED: 09-26-11 SHEET #: 120-9119-2 03-02-12

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

Model: ACCXT201

Installation and Assembly:

Center Sound Bar for Small Pivot and Articulating Mounts

Max Load Capacity: 10 lb (4.5 kg)

2 of 14 ISSUED: 09-26-11 SHEET #: 120-9119-2 03-02-12

NOTE: Read entire instruction sheet before you start installation and assembly.

Tools Needed for Assembly

• phillips screwdriver

• level

• utiltiy knife

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings

contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US

customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact

your local distributor.

• This product should only be installed by someone of good mechanical aptitude, has experience with basic building

construction, and fully understands these instructions.

• Make sure that the supporting surface will safely support the combined load of the equipment and all attached

hardware and components.

• Never exceed the Maximum Load Capacity. See page one.

• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.

• Tighten screws ﬁrmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding

power.

• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal

injury.

WARNING

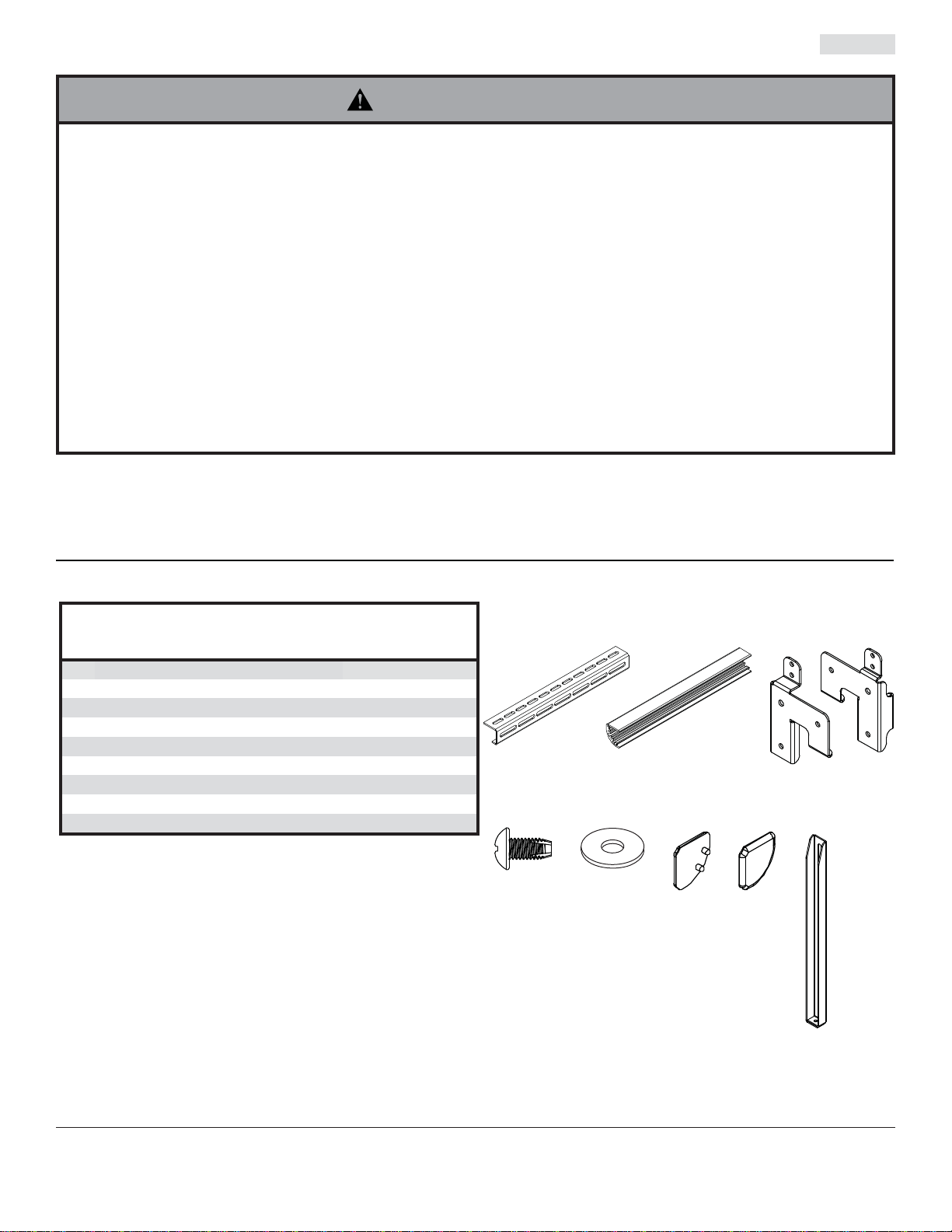

Parts may appear slightly different than illustrated.

Before you begin, make sure all parts shown are included with your product.

Description Qty. Part #

Ahorizontal bracket 2 125-P1259

Bcover 2 125-1274

Cleft mount bracket 1 125-P1262

Dright mount bracket 1 125-P1260

EM5 x 16mm self tapping screw 6 520-9515

Fwasher 6 540-9400

Gleft cap 2 125-1276

Hright cap 2 125-1275

Iadjustment bracket 2 125-P1261

Parts List

E F

G H

3 of 14 ISSUED: 09-26-11 SHEET #: 120-9119-2 03-02-12

Display must be removed from display mount prior

to installing speaker mount. Attach mount brackets

(C, D) to display mount using M4, M5 or M6 screws

provided with your display mount.

NOTE: M8 screws cannot be used with this

accessory. NOTE: See your display mount

instructions for details.

Attach adjustment brackets (I) to mount brackets

(C, D) using four screws (E) and four washers (F).

NOTE: Do not fully tighten screws (E) until step 5.

DISPLAY MOUNT

Attach two horizontal brackets (A) to the speakers.

SPEAKER

Attach horizontal brackets (A) to adjustment

brackets (I) using two screws (E) and two

washers (F).

M4, M5, M6 SCREWS

4 of 14 ISSUED: 09-26-11 SHEET #: 120-9119-2 03-02-12

All other brand and product names are trademarks or registered trademarks of their respective owners.

Adjust speaker to desired height then tighten four

screws (E).

Attach covers (B) to horizontal brackets (A). Attach

left cap (G) and right cap (H) to horizontal

brackets (A).

Use a utility knife to cut covers (B) to ﬁt around

adjustment brackets (I) on horizontal brackets (A).

NOTE: In order to break the caps apart you may

have to bend covers (B) on the cut marks.

PUBLICADO: 09-26-11 HOJA #: 120-9119-2 03-02-12

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

Modelos: ACCXT201

Instalación y montaje:

Soporte de altavoz central de pivote de la pequeña y

articulación de Montes

Capacidad Máxima de Soportar Carga:10 lb (4.5 kg)

6 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9119-2 03-02-12

Español

• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias

contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las

advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un

cliente internacional, por favor, comuníquese con su distribuidor local.

• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga

experiencia en construcción básica de ediﬁcios y que entienda estas instrucciones en su totalidad.

• Asegúrese de que la superﬁcie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los

ﬁjadores y componentes.

• Nunca sobrepase la capacidad máxima de soportar carga. Vea la página 5.

• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo

con más seguridad.

• Apriete los tornillos con ﬁrmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede

disminuir signiﬁcativamente su fuerza de ﬁjación.

• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar

fallas del producto y lesiones a individuos.

ADVERTENCIA

Herramientas necesarias para el ensamblaje

• destornillador phillips

• nivel

• cuchillo

NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.

Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas.

Descripción Cant. N.ode pieza

Asoporte horizontal 2 125-P1259

Btapa 2 125-1274

Cizquierda soporte de montaje 2 125-P1262

Dderecho soporte de montaje 2 125-P1260

Etornillo autorroscante M5 x 16mm 6 520-9515

Farandela 6 540-9400

Gtapa de la izquierda 2 125-1276

Htapa de la derecha 2 125-1275

Iadjustment bracket 2 125-P1261

Lista de piezas

Algunas partes pueden diferir un poco de las ilustradas.

E F

G H

7 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9119-2 03-02-12

Español

La pantalla debe ser retirado de la pantalla de

montaje antes de instalar los altavoces de montaje.

Fije soportes de montaje (C, D) para mostrar

montaje utilizando los tornillos M4, M5 o M6

incluidos con el soporte para pantalla. NOTA: M8

tornillos no se puede utilizar con este accesorio.

NOTA: Consulte las instrucciones de montaje de

pantalla para obtener más detalles.

1Fije los soportes de ajuste (I) para montaje en

bastidor (C, D) con cuatro tornillos (E) y cuatro

arandelas (F). NOTA: No apriete los tornillos (E)

hasta el paso 5.

PANTALLA DE MONTAJE

3Adjuntar dos soportes horizontales (A) a los

altavoces.

ALTAVOZ

Adjuntar los soportes horizontales (A) a los

soportes de ajuste (I) con dos tornillos (E) y dos

arandelas (F).

TORNILLOS M4, M5, M6

8 de 14 PUBLICADO: 09-26-11 HOJA #: 120-9119-2 03-02-12

Español

Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.

Ajuste altavoz a la altura deseada y apretado los

cuatro tornillos (E).

5 6

Coloque las tapas (B) a los soportes horizontales

(A). Adjuntar tapa a la izquierda (G) y la tapa

derecha (H) en los soportes horizontales (A).

Utilizar un cuchillo para cortar las tapas (B) para

encajar alrededor de los soportes de ajuste (I) en

los soportes horizontales (A). NOTA: En el ﬁn de

romper las tapas aparte es posible que tenga que

doblar las tapas (B) en las marcas de corte.

PUBLIÉ LE: 09-26-11 FEUILLE no: 120-9119-2 03-02-12

2300 White Oak Circle • Aurora, Il 60502 • (800) 865-2112 • Fax: (800) 359-6500 • www.peerlessmounts.com

Modèles: ACCXT201

Installation et assemblage:

Support d'enceinte centrale pivot pour les petits

et les Monts Articuler

Capacité de Charge Maximum:10 lb (4.5 kg)

10 sur 14 PUBLIÉ LE: 09-26-11 FEUILLE no: 120-9119-2 03-02-12

Français

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les

avertissements contenus dans cette ﬁche d’installation. Pour toute question concernant les instructions ou

les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients

internationaux sont priés de contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une

expérience de la construction immobilière et ayant bien compris ces instructions.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des

pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 9.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou

utilisez un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire

considérablement la capacité de support.

• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une

défaillance du produit et des blessures corporelles.

AVERTISSEMENT

REMARQUE: lisez entièrement la ﬁche d’instructions avant de commencer l’installation et l’assemblage.

Outils nécessaires au montage

• tournevis phillips

• niveau

• couteau

Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.

Description Qté

Asupport horizontal 2 125-P1259

Bcouvercle 2 125-1274

Cgauche support de montage 2 125-P1262

Ddroite support de montage 2 125-P1260

Evis autotaraudeuse M5 x 16mm 6 520-9515

Frondelle 6 540-9400

Gcouvercle gauche 2 125-1276

Hcouvercle right 2 125-1275

Isupport de réglage 2 125-P1261

Liste des pièces Référence

des pièces

Il est possible que les pièces semblent légèrement

différentes de celles illustrées ici.

E F

G H I
