Panasonic EYFLB1A Manuel utilisateur

* 图 : 充电式冲击起子

* 그림 : 충전 임팩트 드라이버

* Pictured: Cordless impact driver

使用本产品之前，请先详细阅读说明书，并妥加保管，以便日后使用。

기기를 사용하시기 전에 반드시 본 설명서를 끝까지 읽어보시고 , 본 설명서는 잘 보관해두십시오 .

Before operating this unit, please read these instructions completely and save this manual for future use.

充电式冲击起子／扳手

충전 임팩트 드라이버 & 렌치

Cordless Impact Driver/Cordless Impact Wrench

使用说明书

사용설명서

Operating Instructions

Model No : EYFLB1A /

EYFLB2A / EYFLB2Q

EYFLB3A / EYFLB3J

功能说明

기능 설명

FUNCTIONAL DESCRIPTION

(E)(F)

(G)

EYFLB2Q

EYFLB3J

(A)

(B)

(C)

(D)

(H)

(I)

索引 /색인 / Index

简体中文 : 页次 4

한국어: 페이지 10

English : Page 17

EYFLB1A

EYFLB2A

EYFLB3A

(A) 6.35 mm 六角快速连结夹头 (EYFLB1A, EYFLB2A, EYFLB3A)/

 转接头(EYFLB2Q, EYFLB3J/ 销钉型 )

(B)正 / 反转扳手

(C)对准标记

(D)控制面板

(E)LED 照明灯开 / 关按钮

(F)电池指示灯

(G)过热告警灯

(H)变速控制触发器

(I)LED 照明灯

(A) 6.35 mm 헥스 퀵 연결 처크 (EYFLB1A, EYFLB2A, EYFLB3A)/

스퀘어 드라이브 (EYFLB2Q, EYFLB3J/ 핀 타입 )

(B)포워드 / 리버스 레버

(C)정렬선 표시

(D)제어판

(E)LED 라이트 ON/OFF 버튼

(F)배터리 표시 램프

(G)과열 경고 램프

(H)속도조절 트리거

(I)LED 라이트

(A) 6.35 mm (1/4") hex quick connect chuck (EYFLB1A, EYFLB2A, EYFLB3A)/

square drive (EYFLB2Q, EYFLB3J/Pin type)

(B) Forward/Reverse lever

(D) Control panel

(E) LED light on/off button

(F) Battery indication lamp

(G) Overheat warning lamp

(H) Variable speed control trigger

(I) LED light

.预期用途

本工具是一种充电式冲击起子/扳手，可用于

拧紧螺栓、螺母和螺钉。

使用之前，请先阅读“安全注意事项”手册

及下列规则。

.附加的安全规则

) 如果长时间使用本工具，请戴上耳套。

2) 切记本工具经常处于工作状态，因为它不必

把插头插到插座上。

3) 对墙壁、地板等进行钻孔或锁紧螺钉时，可

能会钻到“活”电线。切勿触摸夹头或工具

前面的金属部件。只能握住工具的塑料手

柄，以免钻到“活”电线时发生电震。

4) 主开关仍在开启状态时，不可操作正/反转

扳手。这个动作会使电池持续放电，而且可

能对本装置造成损伤。

5) 在进行充电时，充电器可能会变得稍微热

些。这是正常的现象。

不要长时间对电池进行充电。

6) 储存或携带工具时，应将正/反转扳手回复

到中心位置(开关锁定)。

7) 在变速控制开关使用中(速度控制模式)，不

可用力拉紧工具，否则起子会停止。

记号意义

V电压(伏特)

直流电

n0空载转速

… min-1 每分钟的转速或往复次数

Ah 充电池包的电容值

使用前，请先阅读使用说明书。

只限在室内使用。

III

.组装

装上或卸下钻头

附注∶

• 装上或卸下钻头时，请务必先卸下充电池

包，或将正/反转扳手置于中心位置（开

关锁定）。

1. 捏住快速连接夹头的环，把它从工具套中拔

出。

2. 把钻头插入夹头里。松开环。

3. 当松开环时，它会返回到原始位置。

拉一下钻头，确认它不松动。

5. 要卸下钻头时，按照相同的方法拉回到钻头

座。

注意∶

• 如果环没有返回到原始位置，或者往上拉的

时候钻头有松动，说明钻头没有安装好。在

使用前，务必要确认钻头安装正确。

EYFLB1A/EYFLB2A/EYFLB3A

12 mm 9 mm – 9.5 mm 6.35 mm

装上套筒

• 卸下套筒的胶圈，销钉。

胶圈

销钉

沟纹

1将套筒安装到工具上。

2插入销钉(注意对准套筒针孔和工具)。

3套上胶圈而滑动到沟纹上。

附注∶

销钉必须固定好以免脱落，胶圈才能装得

上。

卸下套筒

1卸下胶圈。

2卸下销钉。

3从工具上拆下套筒。

附注∶

当向/从工具的转接头上装上或拆下套筒

时，应保持工具温度高于冰点(0°C)。在装

上和拆下套筒时，不得过于用力。

装上或卸下充电池包

1. 装上充电池包

 对齐对准标记，装上充电池包。

• 滑动充电池包直至锁紧。

对准标记

2. 取出充电池包

从跟前向上推动按钮，释放充电池包。

按钮

.操作

[主机]

开关和正/反转扳手操作

正转反转

开关锁定

注意∶

在钻头完全停止前不要操作正/反转扳

手，以防止损坏设备。

正转开关操作

1. 将扳手推到正转位置。

2. 轻轻压下触发器开关，慢慢开动工具。

3. 在用于拧得很紧的螺钉时，触发器被压下的

量越大，转速越快。触发器被释放时，制动

器就马上起动，而钻头立即停止下来。

4. 使用后，将开关置于中心位置(开关锁定)。

反转开关操作

1. 将扳手推到反转位置。在使用前要检查转

动的方向。

2. 轻轻压下触发器开关，慢慢开动工具。

3. 使用后，将开关置于中心位置(开关锁

定)。

注意∶

• 为了避免工具表面过度升温，不要更换

两个或更多的充电池包来连续操作工

具。在更换到另一个充电池包之前，工

具需要时间来冷却。

控制面板

(3) (2) (1)

(1) LED照明灯

使用LED照明灯之前，务必拉一次电源开关。

按下 LED照明灯“开”按钮。

照明灯亮的时候电流很低，因此在使用过程中

不会对工具的性能或者充电池包的电容量产生

不利影响。

注意∶

• 内置的LED照明灯是用于短时间的照

明，以便于小区域内的操作。

•

由于其亮度有限，所以不要把它当作手

电筒的替代品。

•

当工具5分钟未使用时，LED照明灯熄

灭。

注意∶不要对着光柱看。

如果不按照此处规定的程序正确地使用各种控制

或者调节或者性能，可能会受到有害辐射。

(2) 电池指示灯

• 用电池指示灯检查电池所剩电量。

• 电池寿命会随环境温度和电池特点有细微变

化，指示灯只用于显示电池的大致剩余使用

时间。

充电器指示灯

指示电池状态

已经充足电

剩余电量约40%或更少

闪烁

剩余电量约20%或更少（表

明需要对电池充电）。

充电池包需要尽快充电。

闪烁

无电

充电池包需要充电。

（此时工具的电源自动切断

功能将启动。）



电源自动切断功能

• 电源自动切断功能设计用于防止当电池电压

不足时造成拧紧扭矩损失。一旦启动电源自

动切断功能，在完成对充电池包充电（或更

换新电池）之前，即使压下触发器，工具也

将不能工作。

充电器指示灯

指示

闪烁

附注∶

• 当启用电源自动切断功能时，电池指示

灯上3格全部闪烁。

• 当电池指示灯开始闪烁时，充电池包应

立即充电（或更换新电池）。

• 在电源自动切断功能启动后，确保将这

个充电池包充满电。否则可能导致电源

自动切断功能无法关闭。

(3) 过热告警灯

闪烁

过热时，过热保护功能停止工具运行，保护充

电池包。激活此功能时，控制面板上的过热告

警灯闪烁。

• 如果过热保护功能启动，要使工具完全冷却

（至少30分钟）。过热告警灯熄灭时，工具

回复到可用状态。

• 使用时避免让过热保护功能频繁启动。

螺栓拧紧时间和扭矩间的关系

拧紧扭矩随螺栓拧紧时间而变化，如下图所

示。（图中为参考数值。实际性能视具体拧紧

条件而不同。）

EYFLB1

拧紧时间( 秒 )

N·m (kgf-cm)

拧紧扭矩

0 0.5 1 1.5 2 2.5 3

EYFLB2

拧紧时间( 秒 )

N·m (kgf-cm)

100

拧紧扭矩

0 0.5 1 1.5 2 2.5 3

EYFLB3

拧紧时间( 秒 )

N·m (kgf-cm)

100

拧紧扭矩

0 0.5 1 1.5 2 2.5 3

120

测量条件

• 温度：室温（20°C）

影响螺栓拧紧扭矩的因素

螺栓拧紧扭矩随以下因素变化：

1) 拧紧时间

拧紧时间越长，扭矩越强。但是过度拧紧

并无效用，而且会减少工具的使用寿命。

2) 螺栓

• 螺栓直径：拧紧扭矩通常随螺栓直径的

增加而增大。

• 扭矩系数（由螺栓生产商注明）、等级、

长度等。

3) 充电池包电量状态

• 拧紧扭矩在放电时降低。

• 拧紧扭矩在电池电量快结束时迅速降低。

 （在电池电量用完时，本产品的电源自动

切断功能将启动）。

N·m

(kgf-cm)

拧紧扭矩

每次充电螺栓紧固数量（根）

刚充电之后

电量结束时

4) 其他

• 钻头和套筒条件：材料、游隙量等。

• 使用万向接头或套筒转接器。

• 用户：工具作用在螺栓上的方式、握持

工具时所用的力、打开工具开关的方式

等。

• 被拧紧物体的条件：材料、支持面平整

度。

[充电池包]

如何更适切使用充电池包

锂离子电池包(EYFB30)

• 为延长电池寿命，锂离子电池使用以后应在

未充电的情况下存放。

• 为充电池包充电时，确保电池充电器接头处

无灰尘、水等异物。如果接头处有异物，应

在为充电池包充电之前清洁接头。

 使用期间，充电池包寿命可能受到灰尘、水等

异物的影响。

• 充电池包不使用时，请避免放在其它金属物

的近旁，诸如纸张夹、硬币、钥匙、钉子、

螺钉，或其它小金属件错误显示将被关闭。

等，因为金属物会导致电池接头相连起来。

 电池接头彼此接近时，会导致火花、烫伤或

火灾。

• 使用充电池包时，请务必确认工作场地通风

良好。

• 将充电池包从主体拆下后，立即将充电池包

盖放回原位，以免灰尘或污物污染电池电极

造成短路。

充电池包的寿命

充电式电池有一定的寿命。即使刚充电后，操

作时间却变得极短，就要换新的充电池包。

环保和资源回收

警惕∶

如果您的国家有相关规定，则务必将充电

池包送到政府机关指定的回收地点。

[充电器]

充电

充电前，请阅读Panasonic充电器充电池包的

使用手册。

对充电池进行充电前

当充电EYFB30时：

在5°C到40°C的环境温度进行充电。

如果充电池包的温度低于5°C时，不能进行充

电。如果对温度低于5°C的充电池包进行充电

时，则先必须从充电器上取下充电池包，并将

它放置在5°C以上的温度环境中一个小时，然

后才可以对充电池包进行充电。

维护

只能使用柔软的干布来擦拭本装置。不要使用

湿布、稀释剂、汽油或其它挥发性溶剂来清

洁。

.附件

充电器

• EY0L82

充电池包

• EYFB30

• EYFB31

电池保护罩

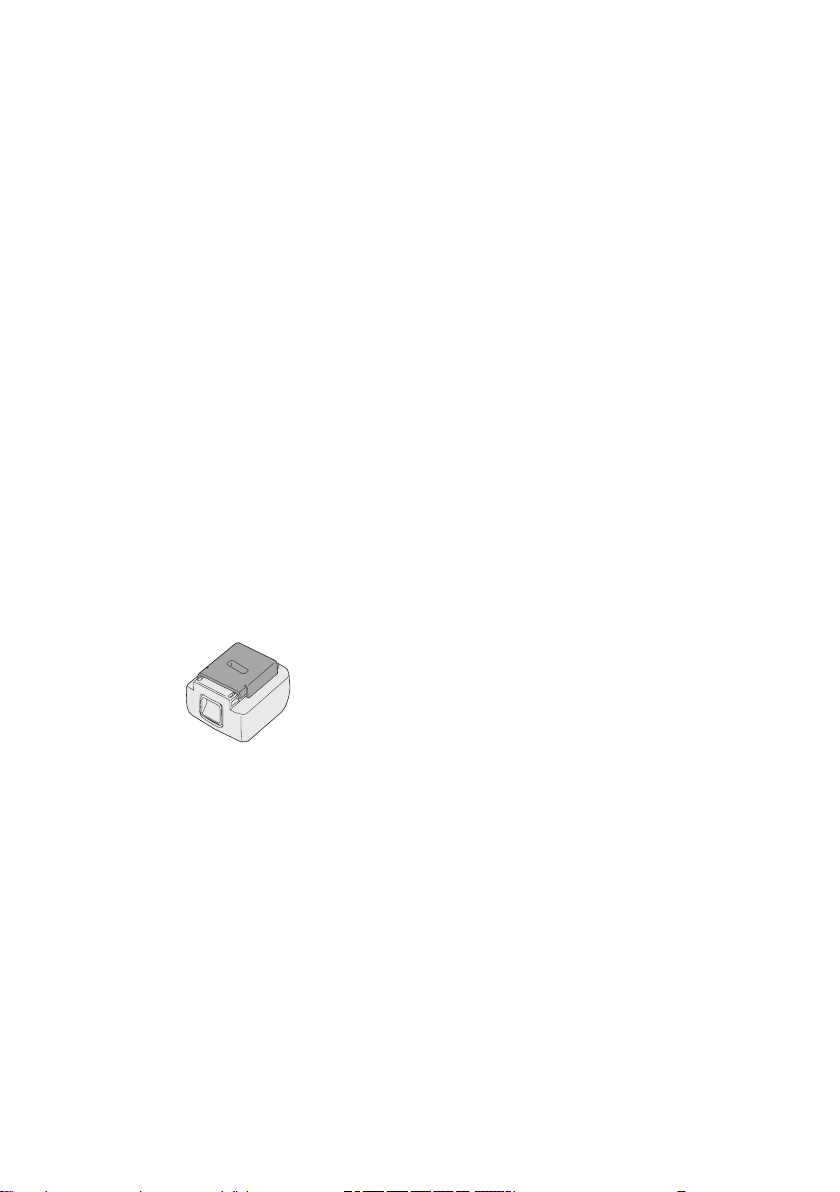

• EYFA02-H

VII

.规格

主体

型号 EYFLB1 EYFLB2 EYFLB3

A A Q A J

马达 10.8 V 直流电

夹头尺寸单钻头 9 – 9.5 mm 9 – 9.5 mm □9.5 mm 9 – 9.5 mm □12.7 mm

双钻头 12 mm 12 mm 12 mm

空载转速 0 – 2300 min-1 (rpm)

每分钟冲击速度 0 – 4000 min-1 (ipm) 0 – 3600 min-1 (ipm) 0 – 3000 min-1 (ipm)

最大扭矩 40 N·m

(408 kgf-cm)

90 N·m

(918 kgf-cm)

120 N·m

(1224 kgf-cm)

全长 158 mm 164 mm 158 mm 164 mm

重量（含充电池:

EYFB30)1.3 kg1.35 kg

充电池包（出厂时不含）

型号 EYFB30

蓄电池锂离子电池

电压 10.8 V DC (3.6 V/6 cells)

充电器（出厂时不含）

型号 EY0L82

额定值参看充电器底部的额定值标牌。

重量 0.93 kg

[锂离子电池包]

型号 EY0L82

充电时间 EYFB30

可用:35分钟

满充电:45分钟

EYFB31

可用:30分钟

满充电:35分钟

注：本图表可能包括了尚未在您所在地区供应的型号。请查阅最新的产品综合目录。

遥控器（出厂时不含）

型号 EYFA30

电压 3 V DC

尺寸 54 mm × 86 mm × 10 mm

重量（含充电池) 大约 29 g

[中国限定]

执行标准 电动工具：GB3883.1，GB3883.2

原产地 电动工具：日本

.제품 용도

본 기기는 충전 임팩트 드라이버/렌치로 볼

트, 너트 및 나사를 조이는 용도로 사용할

수 있습니다.

사용하시기 전에 아래의 내용과 “안전지

침”을 읽어보십시오.

기타 안전규칙

) 본 기기를 장시간 사용할 경우 청력 보호

구를 착용하십시오.

2) 본 기기는 콘센트에 꽂지 않아도 사용할

수 있기 때문에 언제라도 작동될 수 있다

는 점에 유의하십시오.

3) 벽이나 바닥에 나사를 조일 때 활선이 노

출될 수 있습니다. 본 기기의 전면에 있

는 금속부분이나 헥스 퀵 처크를 절대로

만지지 마십시오. 활선을 나사로 조일 경

우 전기쇼크의 위험이 있으니 반드시 플

라스틱 핸들을 잡고 기기를 사용하십시

오.

4) 메인 스위치가 눌러져 있는 동안에는 포

워드/리버스 레버를 작동시키지 마십시

오. 배터리가 빠르게 방전되고 기기가 손

상될 수 있습니다.

5) 충전되는 동안 충전기가 약간 뜨거워질

수 있습니다. 이는 정상입니다.

배터리를 장시간 충전하지 마십시오.

6) 기기를 보관하거나 운반하는 동안에는 포

워드/리버스 레버를 중앙위치에 놓아두십

시오(스위치 잠금).

7) 모터를 정지시키기 위해 속도조절 트리거

를 (속도조절 모드에서) 중간에 두지 마

십시오. 기기에 무리가 갑니다.

기호 의미

V볼트

직류

n0무부하 속도

… min-1 분당 회전 수 또는 왕복운동 수

Ah 배터리 팩의 전기 용량

사용하시기 전에 사용 설명서를

읽어보십시오.

실내 전용.

III

.조립

비트 부착 및 제거

중요:

• 비트를 부착하거나 제거할 때에는 배터

리 팩을 기기에서 분리해두거나 포워

드/리버스 레버를 중앙위치에 두십시오

(스위치 잠금).

1. 퀵 연결 처크의 칼라를 잡고 기기에서 빼

냅니다.

2. 비트를 처크에 삽입합니다. 칼라를 해제

합니다.

3. 칼라가 해제된 원래 위치로 복귀합니다.

4. 비트가 빠지지 않도록 단단히 밀어 넣습

니다.

5. 비트를 제거하려면 같은 방식으로 칼라를

잡아 당깁니다.

주의:

• 칼라가 원래 위치로 복귀하지 않거나

비트를 잡아당겼을 때 빠지면 비트가

제대로 부착되지 않은 것입니다. 사용하

기 전에 비트가 제대로 부착되었는지를

확인하십시오.

EYFLB1A/EYFLB2A/EYFLB3A

12 mm

(15/32")

9 mm – 9.5 mm

(23/64" – 3/8")

6.35 mm

(1/4")
