Panasonic TY-UPK110 Manuel utilisateur



プラズマディスプレイ冷却ファンキット

取り付け設置説明書

TY-UPK110

このたびはパナソニックワイドプラズマディスプレイ用冷却ファンキットをお買い上げいただき、まことに

ありがとうございました。

●専門業者以外の方は、絶対にこの作業をしないでください。機器の内部には、高圧部分があり危険です。また、間

違った工事及び調整をされると故障の原因になります。

●取り付け設置工事前に、この説明書と別売りのプラズマディスプレイ取り付け用金具等の工事説明書及びワイド

プラズマディスプレイ取扱説明書をよくお読みのうえ、正しい取り付け工事を行ってください。

●この説明書は、取り付け工事完了後、保存いただきますようお伝えのうえ、お客様にお渡しください。

（移設やメンテナンスのときに、必要になる場合があります。）

品番

TQZH333-1

■お守りいただきたい内容の種類を、次の絵表示で区分し、説明しています。（下記は、絵表示の一例です。）

■

表示内容を無視して誤った使い方をしたときに生じる危害や物的損害の程度を、次の表示で区分し、説明しています。

専門業者以外の方は、絶対にこ

の作業をしないでください。

禁止機器の内部には高圧部があり危険です。

また間違った工事及び調整をされると故

障の原因になります。

安全上のご注意必ずお守りください

この絵表示は、気をつけていただきたい「注意」内容です。

この表示の欄は、「死亡または重傷を負うことが想定される危害の程度」です。

この表示の欄は、「傷害を負うことが想定されるか、または物的損害の発生が想定される

危害・損害の程度」です。

この絵表示は、してはいけない「禁止」内容です。

この絵表示は、必ず実行していただきたい「指示」内容です。

お使いになる人や他の人への危害、物的損害を未然に防止するため、必ずお守りいただきたいことを、次のように説明しています。

専門業者以外は取り付け設置

工事を行わないでください

取り付け強度上の安全係数を

配慮してください

禁止設置工事の不備により落下して、けがの

原因となります。

強度が不足すると落下してけがの原因と

なります。

湿気やほこりの多い所、油煙

や湯気、熱が当たる所に取り

付けないでください

ディスプレイ本体の取り付け、

取り外しは2人以上で行ってく

ださい

あお向けや逆さまに取り付け

て設置しないでください

禁止禁止ディスプレイ本体内部に熱がこもり、火

災の原因となることがあります。

ディスプレイ本体に悪影響を与え、火

災・感電の原因となることがあります。

ディスプレイ本体が落下してけがの原因

となることがあります。

荷重に耐えられない場所に取り

付けないでください

取り付け部の強度が弱いと落下してけが

の原因となります

禁止

警告



警告



注意



注意



構成部品

冷却用ファン ……………4コ



取り付け工事上の留意点

■本オプションはディスプレイ本体に冷却ファンを取り付けて設置し、ご覧いただくため

の部品一式です。

■ワイドプラズマディスプレイの性能保証やトラブル防止のため、次の場所には取り付け

ないでください。

●スプリンクラーや感知器のそば

●振動や衝撃の加わるおそれのある所

●高圧線や動力源の近く

●暖房機器の風が当たる所

■取り付け場所の構造や材質に合った工法で取り付け工事を行ってください。

■壁面への取り付けねじは、壁面の材質（木材、鉄骨、コンクリート等）に合った市販品

のねじをご使用ください。

■本体の電源プラグは容易に手が届く位置の電源コンセントをご使用ください。

■機器周囲温度が40℃をこえることがないように空気の流通を確保してください。

ディスプレイ本体内部に熱がこもり、故障の原因となることがあります。

冷却ファン取付ねじ〔M3ねじ〕 …13コ

ファン中継基板 …………1コ

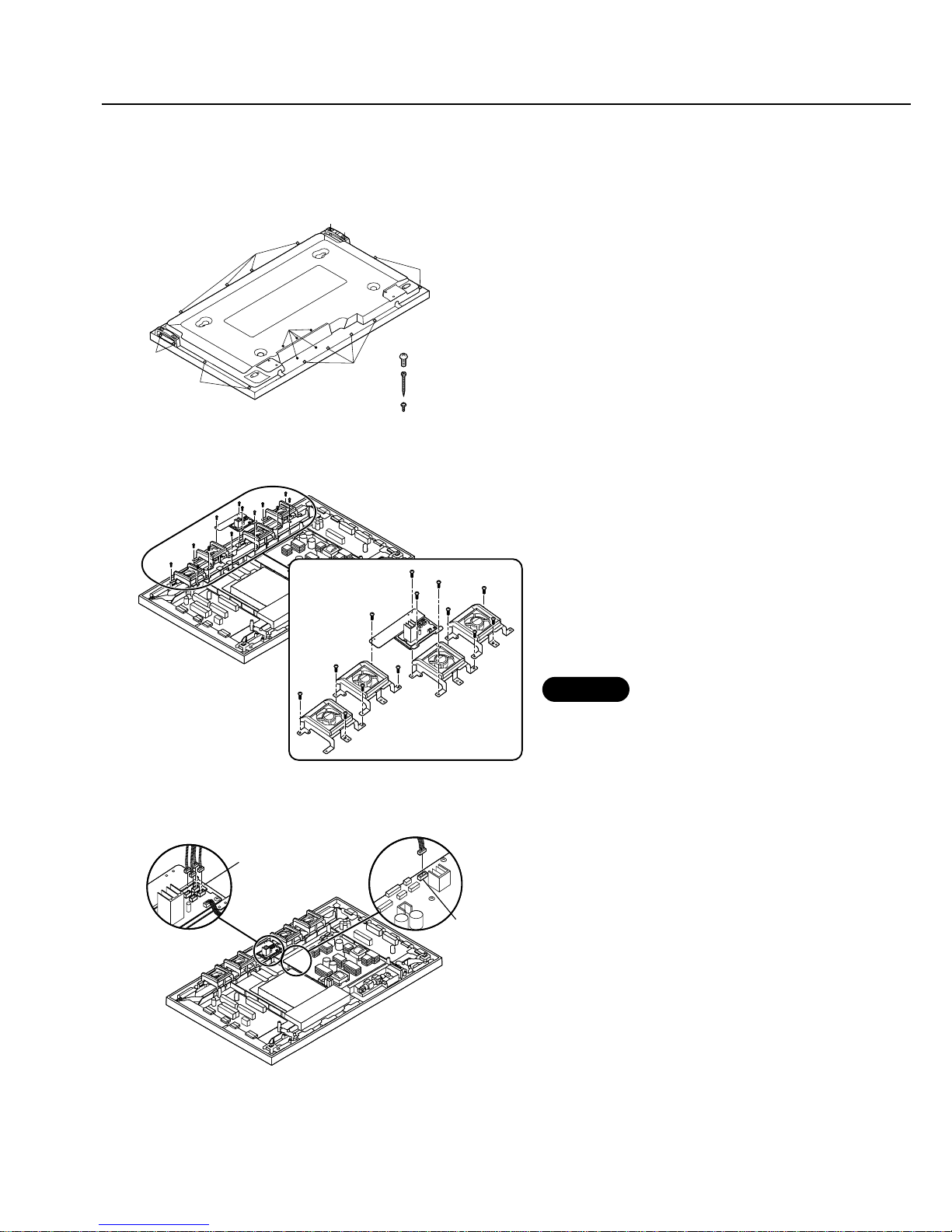

ディスプレイ側の準備

M8×20 4本

4×43 16本

M3×8 5本

①

ディスプレイ本体

からねじA4本、

ねじB16本、ねじC5本、計25本を

取り外す。

②

裏ぶたを外しねじと共に横に置いておく。

①左図の位置に付属の取付けねじ（M3）

にて冷却用ファン4個とファン中継基

板を取り付ける。

②ファン固定ねじ①〜⑤、⑥〜⑨を先に

仮止めする。次に⑩〜⑬をファン中継

基板と同時に仮止めし、取付け状態を

確認後均一に締めつける。

1）ディスプレイ本体から裏ぶたを外す。

汚れや異物がついていないきれいな毛布等の上に、ディスプレイ本体の前面部を置き、次の手順で行ってください。

2）冷却用ファンとファン中継基板を取付ける。

3）コネクターを取付ける。 ①冷却用ファンリード線のコネクターを

左図の部分のコネクターFA2、FA3、

FA4、FA5に差し込む。

②ファン中継基板に付属のリード線を電

源プリント基板P10に差し込む。

③冷却用ファンリード線を付近を通る他

の配線と一緒にクランパーに通し固定

する。

4）裏ぶたを取り付ける。

取り外した時とは逆の手順で裏ぶたを重ね合わせる。ねじ計25本を取り付ける。



①③

②

④

⑨

⑩ ⑫

⑬

⑥ ⑧

⑦

⑤

⑪

コネクター

（P10）

コネクター

（冷却ファン用）

●ディスプレイ本体への取付け位置及び冷却用

ファンの取り付け方向を間違わないようにし

てください。

お願い

1）ディスプレイ本体の VOL− ボタ

ンを押し続け、リモコンの

（画面表示）ボタンをすばやく

（1秒以内に）3回押す。

CATメニューが表示されます。

2）リモコンのボタンで CDMode

を選択する。

3）リモコンのボタンを3秒以上押

し続ける。

モード画面が表示されます。

4）

リモコンのボタンを押して画面

の①の表示を変更または確認する。

・

TH-42PWD4の場合、

からにする。

・

TH-42PWD5の場合、

であることを確認する。

5）リモコンのボタンを押して、画

面の②の表示を変更する。

・

TH-42PWD4の場合、

からにする。

・

TH-42PWD5の場合、

からにする。

6）

リモコンの又は

ボタンを押して、画面の③表示を

からに変更する。

7）ディスプレイ本体のボタン

を押し、電源を「切」にする。

電源

VOL−VOL＋

B107C0

0AAA0

CAT



Panel



sys

IIC

Mode

Mode



Mode

MiComSoftwareversion

MemorydataChange Address

 Data

MemorydataversionH

1.02

OK

1.01 6E1C

MemorydataversionD 2.00 9083

音量

MiComSoftwareversion

MemorydataChange Address

 Data

MemorydataversionH

1.02

OK

1.01 6E1C

MemorydataversionD 2.00 9083

CDモ−ド表示部拡大図

CAT



Panel



sys

IIC

Mode

Mode



Mode

①



②

③

CATPanel表示部拡大図

必ずソフトウエアの設定を下記要領に従って行ってください。

本ソフトウエアの設定によって、ファンは故障を検知し、重大な事故を未然に回避するよう

停止します。

ファンモーターソフト設定

ディスプレイによっては要領が異なります。

お知らせ

MS0601-1102

PDP事業グループ

〒569-1194 大阪府高槻市幸町1番1号（0726）82-6647

C Matsushita Electric Industrial Co., Ltd.（松下電器産業株式会社） 2001

Matsushita Electric Industrial Co., Ltd

Web Site: http://www.panasonic.co.jp/global/

Printed in Japan

MS0601-1102

Setting the fan motor software

4) Press the button on the remote control,

and confirm or change the display at on the

screen.

• For TH-42PWD4, switch from A0 to AA.

• For TH-42PWD5, confirm that the setting is 0.

MiComSoftwareversion

MemorydataChange Address

 Data

MemorydataversionH

1.02

OK

1.01 6E1C

MemorydataversionD 2.00 9083

Volume

CAT



Panel



sys

IIC

Mode

Mode



Mode

MiComSoftwareversion

MemorydataChange Address

 Data

MemorydataversionH

1.02

OK

1.01 6E1C

MemorydataversionD 2.00 9083

①



②

③

CAT



Panel



sys

IIC

Mode

Mode



Mode

Enlarged view of CD mode display

Enlarged view of

CAT Panel display

5) Press the button on the remote control, and

change the display at on the screen.

•For TH-42PWD4, switch from 0to 7C.

•For TH-42PWD5, switch from 0to B1.

6) Press the VOL ＋or VOL ーbutton on the

remote control to change field on the

screen from 0to 1.

7) Turn the power off by pressing the Power

button on the display.

1) While pressing and holding the VOL ーbutton

on the display. Quickly press and release the

(Screen Display) button on the remote

control 3 times.

→The CAT menu will appear.

2) Select CD Mode using the buttons on the

remote control.

3) Press and hold the button on the remote

control for at least 3 seconds.

→The CD Mode screen will appear.

Be sure to confirm the software settings are completed under the

procedure below.

By this software settings the fan will detect its mulfunctions and stop operation to avoid

possible accidents.

Note: Instructions vary depending on the display.

Prepare the Wide Plasma Display

•Be sure to position the cooling fans correctly

in the display.

Caution

1) Remove the rear cover from the display.

Place the display facing downward on a clean blanket or the like, and follow the steps below.

Remove 4 A bolts, 16 B screws, and

5 C screws from the display (25 bolts

and screws).

Put the rear cover and removed bolts

and screws to the side where they

will not get lost.

M8×20 4

4×43 16

M3×8 5

2) Attach the cooling fans and cooling fan relay printed circuit board.



①③

②

④

⑨

⑩ ⑫

⑬

⑥ ⑧

⑦

⑤

⑪

3) Attach the connectors.

Connector

for cooling fans

Connector

(P10)

Connect cooling fan leads into

connectors FA2, FA3, FA4, and FA5.

Connect one end of each of the

supplied leads to the inline

connection board and the other ends

to Power Supply Printed Circuit

Board P10.

Secure all fan leads with the wire

clamps as shown.

4) Reattach the rear cover.

Reverse the steps given above for removing the cover. Insert the 25 screws and tighten the

screws.

Install the 4 cooling fans and cooling

fan relay printed circuit board at the

locations shown in the figure on the

left, using the supplied mounting

screws (M3).

First lightly tighten mounting screws

through and through , then

temporarily tighten screws through

together with the cooling fan relay

printed circuit board.

(First tighten screws lightly. After

properly positioning each fan, tighten

screws firmly.)

Components

Points to note during installation

■This optional cooling fan kit is designed exclusively for use with this display

model.

■In order to ensure correct, problem-free operation of the Wide Plasma Display, do

not install the Display in any of the following places.

•Places which are next to sprinklers or sensors

•Places which are subject to vibration or shocks

•Places which are close to high-voltage wires or electric motors

•Places in direct contact with air from heaters

■When installing the wall-hanging bracket unit, use a mounting method appropriate

to the type of wall.

■This kit does not include the bolts needed to mount the bracket to the wall. Please

purchase screws suitable for the material (wood, steel frame, concrete, etc.) of the

wall on which the bracket and Wide Plasma Display are to be mounted.

■Insert the power cord plug for the Wide Plasma Display into a wall outlet which is

close and easily accessible.

■Provide adequate ventilation so that the temperature around the display does not

rise above 40℃. If there is insufficient movement of air inside the display, heat

may build up inside the display, and fire may result.

Cooling fan ×4

Cooling fan mounting screw (M3) ×13



Cooling fan relay printed circuit board ×1
