Vierwegemischer

Einbauanleitung

Ov ntrop Vi rw g misch r PN 10 bis 110 °C,

mit stuf nlos inst llbar m Bypassv ntil,

flachdicht nd.

Ausführung: Gehäuse aus Rotguss, Regelein-

satz, Verschlussdeckel und Mischer-

welle mit doppelter O-Ring-Abdich-

tung aus Messing.

Nennweite: DN 25 Art.-Nr, 135 09 54

DN 32 Art.-Nr. 135 09 55

V rw ndungsb r ich:

Zentralheizungen mit Zwangsumwälzung PN 10

bis 110 °C zur Regelung der Vorlauftemperatur.

Der Vorlaufanschluss ist links oder rechts mög-

lich.

Tüllenanschluss-Sets sind separat zu bestellen.

Funktion:

Mit dem Vierwegemischer wird die Vorlauftem-

peratur reguliert. Die Einstellung erfolgt mit

einem elektromotorischen Stellantrieb.

Hierdurch kann die Taupunktunterschreitung der

Rauchgase im Kessel, und die damit verbundene

Korrosion, verhindert werden. Für Heizkreise, die

bei relativ hoher Kesseltemperatur mit niedriger

Vorlauftemperatur, z. B. Fußbodenheizungen,

betrieben werden, ist im Mischer ein manuell ein-

stellbarer Bypass vorhanden. Dieser Bypass

mischt dem Heizungsvorlauf ständig Rücklauf-

wasser bei.

Bei Verwendung eines Mischers mit einer Regel-

einrichtung ergibt sich eine automatische Anpas-

sung der Vorlauftemperatur an den Wärmebe-

darf.

In Verbindung mit dem manuell einstellbaren

Bypass wird auch in Anlagen mit hoher Kessel-

temperatur und geringer Vorlauftemperatur eine

schwingungsfreie Regelung ermöglicht.

Einbau:

Aufgrund der parallelen Anordnung von Vor- und

Rücklauf kann der Mischer sehr platzsparend

eingebaut werden. Der Mischeranschluss erfolgt

mit G 11/2bzw. G 2 Überwurfmuttern, oder ist im

Oventrop-Armaturenprogramm „Regumat M4”

vormontiert.

Einst llung manu ll r Bypass:

Mit einem Schraubendreher kann das Bypass-

ventil eingestellt werden:

Senkrechter Schlitz bedeutet: Bypass geschlos-

sen.

Waagerechter Schlitz bedeutet: Bypass voll

geöffnet.

Durch Verstellen des Bypasses kann nun die ent-

sprechende Vorlauftemperatur eingestellt wer-

den.

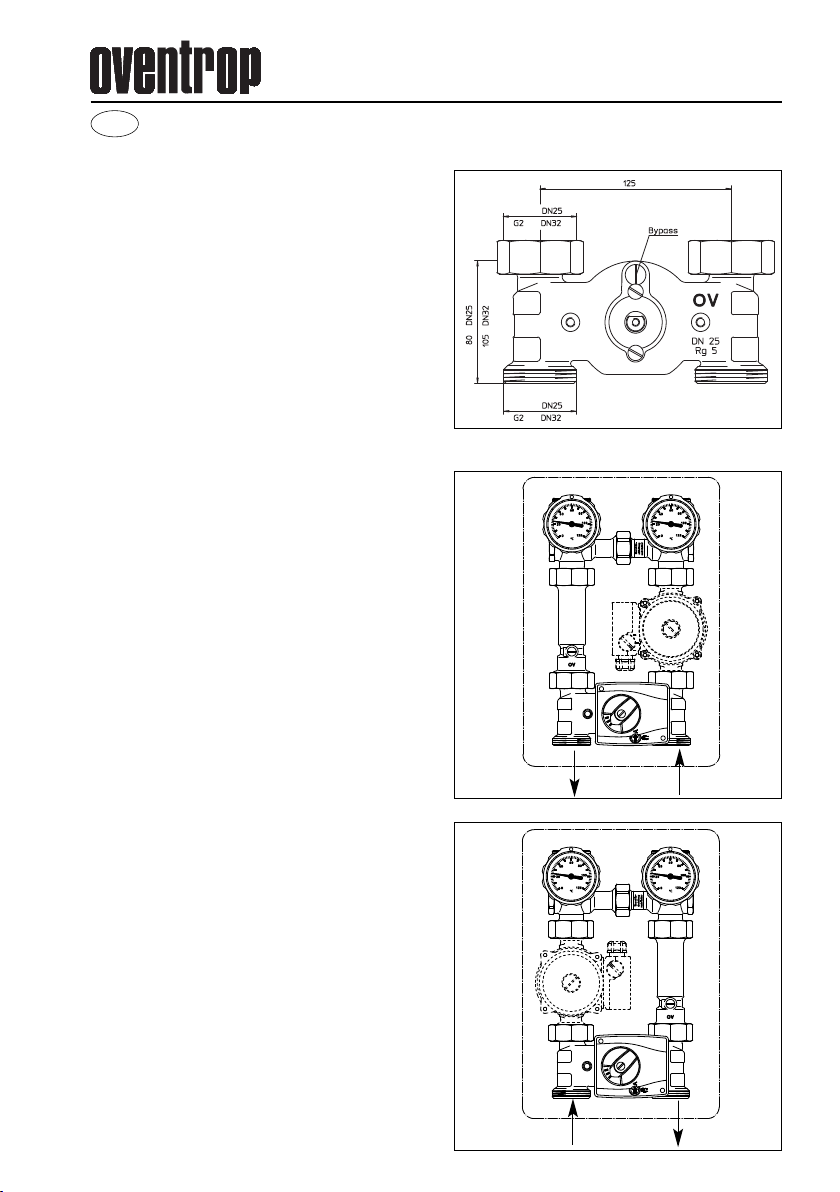

Installationsbeispiel „Regumat M4“

V R

R V

G 11⁄2

Montag anw isung d s l ktromotorisch n OV-St llantri b s Typ „Lin g NR 230“

(als Ersatz od r s parat nach Katalog b st llbar):

–Verdrehsicherung (1) fest an das Mischer-

gehäuse montieren.

– Adapter (2) bis zum Anschlag auf das Mischer-

küken (3) stecken. Abflachung beachten!

–Mischerküken so einstellen, dass die Nase des

Adapters in Achsrichtung des Anschlussge-

windes nach oben zeigt. Das Mischerküken

verschließt in dieser Stellung den Vorlauf (volle

Rücklaufbeimischung, kalt).

– Stellmotor (4) auf die Mischerachse setzen.

– Drehrichtungsanzeige (5) gemäß Abbildung auf

den Stellmotor legen.

– Handverstellgriff (6) mit Pfeilmarke im blauen

Bereich auf die Mischerantriebswelle stecken

(Auslieferungszustand: inksanschlag, Be-

triebsstellung „A“ Automatik). Schraube mit

Fächerscheibe einstecken und die Schraube

anziehen.

Montage in einer Zwischenstellung:

Werkseinstellung ist verstellt – Stellmotor hat

Endanschlag noch nicht erreicht.

– Stellmotor auf die Mischerachse setzen.

– Betriebsschalter auf Handbetrieb stellen.

– Drehrichtungsanzeige gemäß Abbildung auf

den Stellmotor legen.

– Handverstellgriff auf die Mischerachse

stecken.

Achtung: Der Handverstellgriff lässt sich nur in

einer Rasterstellung leicht aufdrücken. Keine

Gewalt anwenden!

Handverstellgriff bis zum Anschlag nach links

drehen.

Pfeilmarke des Handverstellgriffes befindet

sich im blauen Bereich.

– Schraube mit Fächerscheibe einstecken und

die Schraube anziehen.

– Betriebsartenschalter auf Automatikbetrieb

stellen.

Sicherheitshinweise

Bitte beachten Sie diese Sicherheitshinweise.

Montage, Erstinbetriebnahme, Wartung und Re-

paraturen müssen von autorisierten Fachkräften

(Heizungsfachbetrieb/Vertragsinstallationsunter-

nehmen) durchgeführt werden.

(EN 5011 Teil 1 und VDE 1000 Teil 10)

Eine Übersicht der weltweiten Ansprechpartner

finden Sie unter www.oventrop.de.

Technische Änderungen vorbehalten.

135095480 09/2013

OVENTROP GmbH & Co. KG

Paul-Oventrop-Straße 1

D-59939 Olsberg

Telefon (02962) 82-0

Telefax (02962) 82-450

E-Mail mail@oventrop.de

Internet www.oventrop.com

Montage 4-Wege-Mischhahn

132

„Nase“

blau

rot

Schlitz senkrecht

Bypass geschlossen

Schlitz waagerecht

Bypass geöffnet

Valves, controls + systems

Four-way mixing valve

Installation instructions

Ov ntrop four-way mixing valv PN 10 up to

110 °C, with infinit ly adjustabl bypass, flat

s aling.

Model: Bronze body, regulating insert, cover and

shaft of mixing valve with double O-ring

seal made of brass.

Size: DN 25 Item no. 135 09 54

DN 32 Item no. 135 09 55

Application:

Central heating systems with circulation pump

PN 10 up to 110 °C for flow temperature control.

The supply pipe can be connected on the left or

right hand side.

Tailpipe sets are to be ordered separately.

Function:

The four-way mixing valves serve to control the

flow temperature. The setting is carried out with

the help of an electromotive actuator.

This way, a reduction of the dew point of the flue

gas in the boiler and the resulting corrosion are

avoided. For heating circuits which are operated

at high boiler and low flow temperature, e.g.

underfloor heating systems, the mixing valve is

equipped with a manually adjustable bypass.

This bypass constantly adds return water to the

supply pipe.

By using a mixing valve with a control device,

the flow temperature is automatically adapted to

the heat demand.

In combination with the manually adjustable

bypass, a vibration-free control is possible even

in systems with high boiler and low flow tempe-

rature.

Installation:

The parallel arrangement of the supply and

return allows a space-saving installation of the

mixing valve.

Connection of the mixing is carried out with the

help of G 11/2or G 2 collar nuts or it is supplied

pre-assembled on the boiler connection system

”Regumat M4”.

S tting of th manual bypass:

The bypass valve can be set with the help of a

screwdriver:

Slit in vertical position: bypass closed

Slit in horizontal position: bypass completely

opened

The corresponding flow temperature can be set

by turning the slotted screw with a screwdriver.

Installation example “Regumat M4”

Supply Return

Return Supply

G 11⁄2

Installation instructions for Ov ntrop l ctroth rmal actuator typ “Lin g NR 230”

(to b ord r d as r plac m nt or s parat ly according to catalogu ):

–Mount antirotation device (1) onto the valve

body.

– Push adapter (2) onto the spindle of the mixing

valve (3) until stop. Ensure flat surfaces on

spindle and adapter are aligned!

– Set spindle of the mixing valve in such a way

that the nose of the adapter points downwards

in the direction of the axis of the connection

thread. In this position, the supply is closed by

the spindle of the mixing valve (bypass com-

pletely opened, cold).

– Place actuator (4) onto the shaft of the mixing

valve.

– Place rotation indicator (5) onto the actuator as

illustrated.

– Slip handle for manual setting (6) onto the shaft

of the mixing valve with the arrow being in the

blue zone (factory setting: Anticlockwise sense

until stop, operating position “A” automatic

operation). Introduce and tighten screw (7) to-

gether with the serrated lock washer.

Installation in intermediate position:

Factory setting misaligned – actuator has not

reached limit stop.

– Place actuator onto the shaft of the mixing

valve.

– Set operating switch to manual operation.

– Place rotation indicator onto the actuator as

illustrated.

– Push handle for manual setting onto the shaft

of the mixing valve.

Attention: The handle can only be engaged

easily in a snap-in position. Do not use exces-

sive force!

Turn handle for manual setting to the left until

stop.

Arrow of the handle is in the blue zone.

– Introduce and tighten screw together with the

serrated lock washer.

– Set operating switch to automatic operation.

Saf ty not s

These safety notes must be observed.

Installation, initial operation, maintenance and

repairs have to be carried out by specialised

installers (authorized companies).

(EN 5011 part 1 and VDE 1000 part 10)

Subject to technical modification without notice.

135095480 09/2013

For an overview of our global presence

visit www.oventrop.com.

Installation instructions four-way mixing valve

132

“Nose”

blue

red

Slit in vertical position:

Bypass closed

Slit in horizontal position:

Bypass opened

Robinetterie «haut de gamme» + Systèmes

Vanne mélangeuse à quatre voies

Instructions de montage

Vann mélang us à quatr voi s Ov ntrop

PN 10 jusqu’à 110 °C, av c robin t bypass à

réglag progr ssif, à joint plat.

Modèle: Corps en bronze, mécanisme de

réglage, couvercle et arbre du

mélangeur avec double joint torique

en laiton

Dimension: DN 25 Réf. 135 09 54

DN 32 Réf. 135 09 55

Domain d’application:

Installations de chauffage central à circulation

forcée PN 10 jusqu’à 110 °C pour la régulation

de la température de départ. ’aller se monte

aussi bien du côté droit que gauche.

es jeux de douilles sont à commander séparé-

ment.

Fonctionn m nt:

a vanne mélangeuse à quatre voies sert à la

régulation de la température de départ. e

réglage se fait à l’aide d’un servo-moteur.

a non atteinte du point de rosée des gaz de

fumée dans la chaudière et la corrosion liée,

peuvent ainsi être évités. Pour l’utilisation dans

des systèmes avec des températures élevées

dans la chaudière et des températures de départ

basses, par ex. planchers chauffants, la vanne

mélangeuse est équipée d’un bypass à réglage

manuel. Ce bypass mélange de l’eau du retour à

l’aller continuellement.

ors de l’utilisation d’une vanne mélangeuse

avec dispositif de réglage, la température de

départ est automatiquement adaptée à l’apport

calorifique.

En combinaison avec le bypass à réglage

manuel, une régulation exempte de vibrations

est même assurée dans des installations avec

des températures élevées dans la chaudière et

des températures de départ basses.

Montag :

a configuration en parallèle de l’aller et du

retour permet un gain de place lors du montage.

a vanne mélangeuse est raccordée à l’aide

d’écrous d’accouplement G11/2ou G 2 ou est

prémontée sur le système de raccordement pour

chaudières «Regumat M4».

Réglag du bypass manu l:

e robinet bypass peut être réglé à l’aide d’un

tournevis:

Fente en position verticale: Bypass fermé

Fente en position horizontale: Bypass complète-

ment ouvert

a température de départ peut être réglée en

modifiant le réglage du bypass.

Exemple d’installation «Regumat M4»

Aller Retour

Retour Aller

G 11⁄2

Instructions d montag du s rvo-mot ur Ov ntrop typ «Lin g NR 230»

(à command r comm r mplac m nt ou séparém nt s lon catalogu ):

–Monter le dispositif contre torsion (1) sur le

corps de la vanne.

– Monter l’adaptateur (2) sur le boisseau de la

vanne (3) jusqu’au fond. Merci d’observer

l’aplatissement!

– Régler le boisseau de la vanne de telle manière

que la pointe de l’adaptateur soit orientée vers

le bas en direction de l’axe du filetage de rac-

cordement. Dans cette position, l’aller est fer-

mé par le boisseau de la vanne (bypass com-

plètement ouvert, froid).

– Monter le moteur (4)sur l’arbre du mélangeur.

– Placer l’affichage du sens de rotation (5) sur le

moteur comme illustré.

– Monter la poignée de réglage manuel (6) sur

l’arbre du mélangeur avec la flèche se trouvant

dans la zone bleue (en départ usine: sens in-

verse des aiguilles d’une montre à butée, posi-

tion de service «A» service automatique). Ser-

rer la vis (7) avec la rondelle à denture

concave.

Montage dans une position intermédiaire:

Réglage sortie d’usine déréglé – moteur n’a

pas encore atteint la butée fin de course.

– Poser le moteur sur l’arbre du mélangeur.

– Positionner l’interrupteur de service sur fonc-

tionnement manuel.

– Placer l’affichage du sens de rotation sur le

moteur comme illustré.

– Fixer la poignée de réglage manuel sur l’arbre

du mélangeur.

Att ntion: a poignée de réglage manuel ne

peut être engagée par pression qu’en position

d’encliquetage. Ne pas forcer!

Tourner la poignée de réglage manuel vers la

gauche jusqu’à butée.

a flèche de la poignée se trouve dans la zone

bleue.

– Serrer la vis avec la rondelle à denture conca-

ve.

– Positionner l’interrupteur de service sur service

automatique.

Cons ils d sécurité:

Merci d’observer ces conseils de sécurité.

e montage, la mise en service, l’entretien et des

réparations doivent être effectués par des per-

sonnes qualifiées (professionnels du chauffage/

entreprises d’installation agréées). (EN 5011 par-

tie 1 et VDE 1000 partie 10)

Sous réserve de modifications techniques.

135095480 09/2013

Vous trouverez une vue d’ensemble

des interlocuteurs dans le monde

entier sur www.oventrop.com.

Instructions de montage vanne mélangeuse à

quatre voies

132

«Pointe»

bleu

rouge

Fente en position verticale:

bypass fermé

Fente en position horizontale:

Bypass ouvert

Table des matières

Langues :

Autres manuels oventrop Unité de contrôle

oventrop

oventrop Multiblock TQ-RTL Manuel utilisateur

oventrop

oventrop Hydrocontrol VFC Manuel utilisateur

oventrop

oventrop Regufloor H Mode d'emploi

oventrop

oventrop Aquastrom K Manuel utilisateur

oventrop

oventrop Regudis W Manuel utilisateur

oventrop

oventrop Multiblock TQ Mode d'emploi

oventrop

oventrop AQH Manuel utilisateur

oventrop

oventrop Uni LH Manuel utilisateur

oventrop

oventrop 1022668 Manuel utilisateur

oventrop

oventrop AV9 Manuel utilisateur

oventrop

oventrop Regufloor HW Mode d'emploi

oventrop

oventrop Cocon QTZ Manuel

oventrop

oventrop DynaTemp RBG-C F Manuel utilisateur

oventrop

oventrop Cocon 2TZ Manuel utilisateur

oventrop

oventrop DynaTemp DDC CR-BX Manuel utilisateur

oventrop

oventrop REGTRONIC PC Instructions d'installation et d'utilisation

oventrop

oventrop Regusol X 25-B Instructions d'installation et d'utilisation

oventrop

oventrop Regumat-180 Mode d'emploi

oventrop

oventrop AV9 Manuel utilisateur

oventrop

oventrop Multiblock T Mode d'emploi

oventrop

oventrop Regufloor HW Manuel utilisateur

oventrop

oventrop Tri-D TR Mode d'emploi

oventrop

oventrop Uni XH Manuel utilisateur

oventrop

oventrop Tri-M TR Mode d'emploi

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur

oventrop PN 10 Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques
