Oventrop HR Series Manuel utilisateur

Premium Armaturen + Systeme

Handregulierventile „HR”

Einbauanleitung

Funk ion:

Oventrop Heizkörper-Handregulierventile „HR” ermöglichen

eine exakte manuelle Regulierung der Raumtemperatur. Die

Wärmeabgabe des Heizkörpers erfolgt proportional zur Ein-

stellung des Handrades.

Verwendungsbereich:

Einrohr- und Zweirohr-Zentralheizungsanlagen, max. Be-

triebsdruck ps: 10 bar, Betriebstemperatur ts: 2°C bis 120°C

(kurzzeitig bis 130 °C), unabhängig von der Beheizungsart,

sowie für Dampf 0,5 bar, 110°C.

Anschluss normalerweise für Gewinderohr. Für die Verbin-

dung genormter Rohre aus Kupfer, Edelstahl, Präzisionsstahl

und Kunststoff an die Handregulierventile sind bei Oventrop

die Verbindungselemente zu beziehen. Bei Verwendung von

Klemmringverschraubungen müssen die „Ofix” Klemmring-

verschraubungen eingesetzt werden.

Die Anbindung von Oventrop „Copipe” ehrschicht-

Verbund rohr erfolgt mittels der „Cofit S” Klemmringver -

schrau bungen oder „Cofit P” Pressfittings.

Ausführung:

Gehäuse aus essing, vernickelt. Einbaumaße nach DIN 3842.

Innenteile und Verschraubung aus essing. Spindelabdichtung

durch doppelten O-Ring aus EPD . Handrad aus wärmebe-

ständigem, schlagfestem Kunststoff.

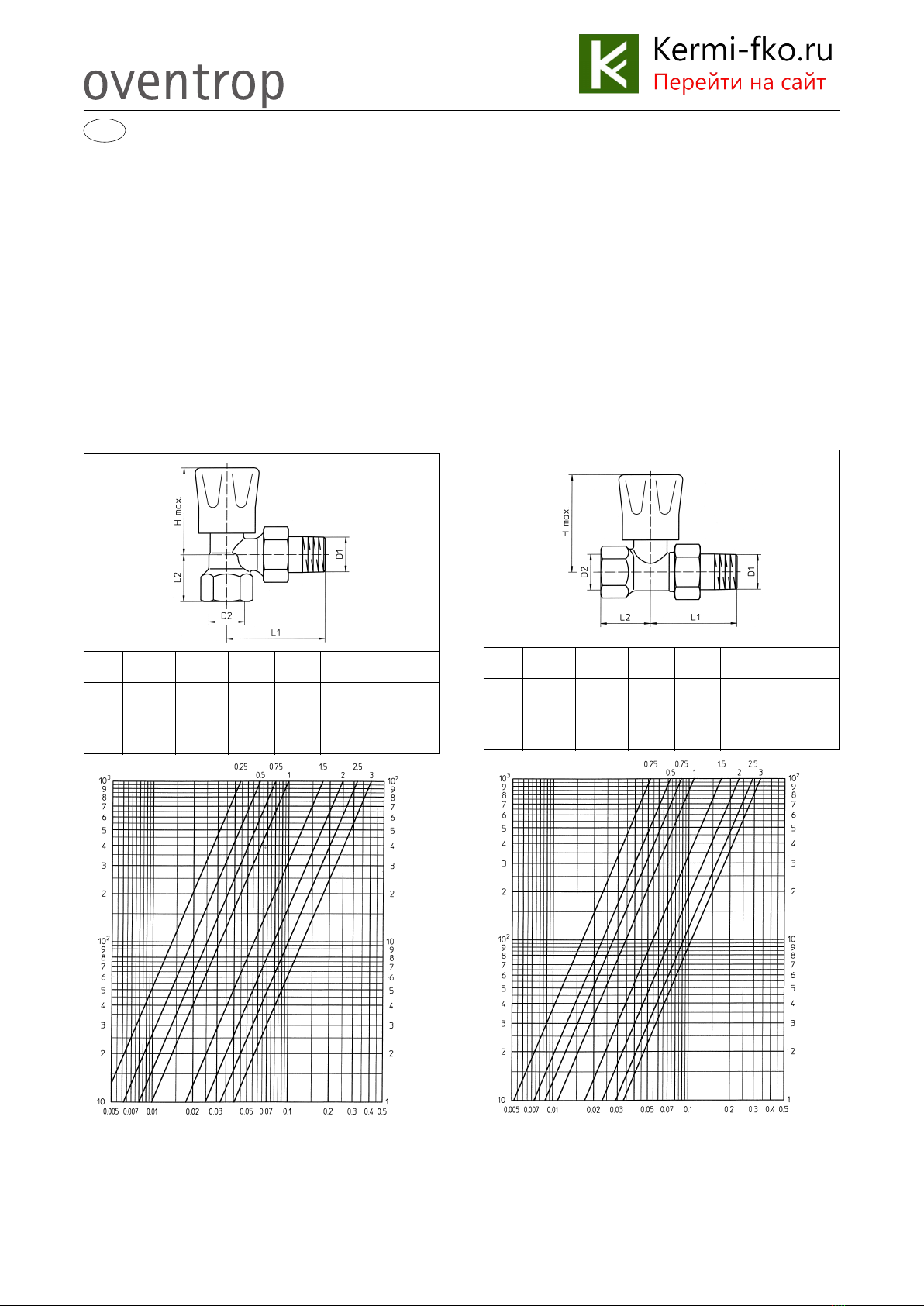

D1 D2

EN 10226-1 EN 10226-1

L1 L2 Hmax. Artikel-Nr.

10 R 3⁄8 Rp 3⁄8 51,5 22,5 49,5 1190503

15 R 1⁄2 Rp 1⁄2 57,5 27,5 50,5 1190504

20 R 3⁄4 Rp 3⁄4 65,5 29,5 53,5 1190506

D1 D2

EN 10226-1 EN 10226-1

L1 L2 Hmax. Artikel-Nr.

10 R 3⁄8 Rp 3⁄8 51,5 23,5 56,5 1190603

15 R 1⁄2 Rp 1⁄2 50,5 29,5 56,5 1190604

20 R 3⁄4 Rp 3⁄4 61,5 29,5 57,5 1190606

Eckform: Durchgangsform:

Druckverlust ∆p [mbar]

Druckverlust ∆p [Pascal]

assenstrom qm[kg/h]

Druckverlust ∆p [mbar]

Druckverlust ∆p [Pascal]

assenstrom qm[kg/h]

Umdrehungen Handrad Umdrehungen Handrad

Technische Änderungen vorbehalten.

OVENTROP GmbH & Co. KG

Paul-Oventrop-Straße 1

D-59939 Olsberg

Telefon +49 (0) 29 62 82-0

Telefax +49 (0) 29 62 82-400

E- ail mail@oventrop.de

Internet www.oventrop.com

Eine Übersicht der weltweiten Ansprechpartner finden Sie

unter www.oventrop.de.

Valves, controls + systems

anual radiator valves “HR”

Installation instructions

Func ion:

Oventrop manual radiator valves permit a precise manual

control of the room temperature. The radiator heat output is

proportional to the setting of the handwheel. A special profile

valve disc permits a precise regulation of the flow.

Applica ion:

One and two pipe central heating systems, max. working

pressure ps: 10 bar, working temperature ts: 2 °C up to

120 °C (for short periods up to 130 °C), irrespective of the

type of heat source and steam 0.5 bar, 110 °C.

Connection for threaded pipes. For the connection of stan-

dardized pipes made of copper, stainless steel, precision

steel and plastic to the manual radiator valves, the Oventrop

connection elements have to be used. When using compres-

sion fittings, the “Ofix” compression fittings are to be used.

Connection of the Oventrop composition pipe “Copipe” by

use of the screwed fittings “Cofit S” or the press fittings

“Cofit P”.

Model:

Body made of nickel plated brass. easures according to

DIN 3842. Inner parts and coupling made of brass. Stem

with double EPD O-ring seal. Handwheel made of heat

proof and impact resistant plastic compound.

D1 D2

EN 10226-1 EN 10226-1

L1 L2 Hmax. Item no.

10 R 3⁄8 Rp 3⁄8 51,5 22,5 49,5 1190503

15 R 1⁄2 Rp 1⁄2 57,5 27,5 50,5 1190504

20 R 3⁄4 Rp 3⁄4 65,5 29,5 53,5 1190506

D1 D2

EN 10226-1 EN 10226-1

L1 L2 Hmax. Item no.

10 R 3⁄8 Rp 3⁄8 51,5 23,5 56,5 1190603

15 R 1⁄2 Rp 1⁄2 50,5 29,5 56,5 1190604

20 R 3⁄4 Rp 3⁄4 61,5 29,5 57,5 1190606

Angle pa ern: S raigh pa ern:

Pressure loss ∆p [mbar]

Pressure loss ∆p [kPa]

Flow rate V [l/s]

Pressure loss ∆p [mbar]

Pressure loss ∆p [kPa]

Turns handwheel Turns handwheel

Subject to technical modification without notice.

For an overview of our global presence visit

www.oventrop.com.

Robinetterie «haut de gamme» + Systèmes

Robinets manuels «HR»

Instructions de montage

Fonc ionnemen :

Les robinets manuels Oventrop de la «HR» permettent un

réglage manuel précis de la température ambiante. L’exo-

thermie du radiateur est proportionnelle au réglage de la

poignée. Cette précision est due à la forme spéciale du cla-

pet.

Domaine d’applica ion:

Installations de chauffage central mono- et bitubes, pression

de service max. ps: 10 bars, température de service

ts: 2 °C jusqu’à 120°C (pour périodes courtes jusqu’à

130 °C), pour toutes sortes de combustible et pour vapeur

0,5 bar, 110 °C.

Raccordement standard pour tubes filetés. Pour le raccor-

dement de tubes standardisés en cuivre, acier inoxydable,

acier de précision et plastique aux robinets manuels, les élé-

ments de raccordement de la société Oventrop sont à utili-

ser. Lors de l’utilisation de raccords à serrage, les raccords

à serrage «Ofix» doivent être utilisés.

Raccordement du tube multi-couches Oventrop «Copipe» à

l’aide des raccords à serrage «Cofit S» ou des raccords à

sertir «Cofit P».

Modèle:

Corps en laiton nickelé. Encombrements selon DIN 3842.

Pièces intérieures et raccord en laiton. Etanchéité de la tige

par double joint torique en EPD . Poignée manuelle en

plastique résistant au chocs et à la chaleur.

D1 D2

EN 10226-1 EN 10226-1

L1 L2 Hmax. Réf.

10 R 3⁄8 Rp 3⁄8 51,5 22,5 49,5 1190503

15 R 1⁄2 Rp 1⁄2 57,5 27,5 50,5 1190504

20 R 3⁄4 Rp 3⁄4 65,5 29,5 53,5 1190506

D1 D2

EN 10226-1 EN 10226-1

L1 L2 Hmax. Réf.

10 R 3⁄8 Rp 3⁄8 51,5 23,5 56,5 1190603

15 R 1⁄2 Rp 1⁄2 50,5 29,5 56,5 1190604

20 R 3⁄4 Rp 3⁄4 61,5 29,5 57,5 1190606

Modèle équerre: Modèle droi :

Perte de charge ∆p [mbar]

Perte de charge ∆p [Pascal]

Débit qm[kg/h]

Perte de charge ∆p [mbar]

Perte de charge ∆p [Pascal]

Débit qm[kg/h]

Tours poignée manuelle Tours poignée manuelle

Sous réserve de modifications techniques.

Vous trouverez une vue d’ensemble des interlocuteurs dans le

monde entier sur www.oventrop.com.
