Nibe PKM 05 Manuel utilisateur

PKM 05

MAV 0751-3

PKM 05

031159

MONTERINGSANVISNING PASSIV KYLMODUL PKM 05

MONTAGEANLEITUNG MODUL FÜR PASSIVES KÜHLEN PKM 05

MONTAGEHANDLEIDING PASSIEVE KOELMODULE PKM 05

INSTALLATION INSTRUCTIONS PASSIVE COOLING MODULE PKM 05

1PKM 05

Allmänt

PKM 05 gör det möjligt att erhålla passiv kyla från

berg-, grundvatten- eller ytjordkollektor. Vid användning

av ytjordkollektor kan markens beskaffenhet begränsa

möjligheten att utvinna passiv kyla.

PKM 05 är avsedd för golvsystem, vilket då både blir

kyl- och värmeavgivare. Kylan startas när utetempera-

turen överstiger inställd temperatur och regleras sedan

via vald kylkurva. För bästa komfort kan rumsgivare, RG

10 (tillbehör, Art nr: 018 433), användas. För att undvika

kondensutfällning ska lägsta tillåtna framledningstem-

peratur (ca 18 °C) väljas.

OBS! Kyldrift och varmvattenladdning kan ej köras sam-

tidigt.

Innehåll

1 x Håltagningsmall

1 x Rörsats FIGHTER 1240

1 x Bipackningssats PKM 05:

- 2 x Buntband

- 1 x Etikett

- 1 x Kabelband

- 1 x Kabelsats

- 1 x Kantskydd (0,1 m)

- 2 x Kopplingsplint 3-pol.

- 1 x Monteringsplåt

- 1 x Rak koppling ø28

- 9 x Skruv

- 1 x Stödhylsa ø28

- 1 x Stödhylsa ø22

- 2 x Vinkelkoppling ø28

- 1 x Vinkelkoppling ø28/22

MONTERINGSANVISNING

PKM 05

Till installatören

För FIGHTER 1240 monteras kylmodulen på sidan av

värmepumpen.

För FIGHTER 1140 monteras kylmodulen på väggen.

OBS! Se till att spänna alla kopplingar en extra gång,

både i och utanför PKM’en, efter att PKM är installerad

och monterad.

OBS! Använd inte rören som bärhandtag.

OBS! Medlevererade rör ska kondensisoleras.

OBS! Vid första uppstart måste PKM 05 (PKI) aktiveras

i meny 9.2.16 för att shuntventilen ska ställa sig i rätt

läge.

Måttskiss PKM 05

Tekniska data

PKM 05

Anslutning, varma sidan (mm) 28

Anslutning, kalla sidan (mm) 28

Höjd (exkl. rör) (mm) 330

Bredd (mm) 457

Djup (mm) 180

Vikt (kg) 9

Kyleffekt (kW) 3 – 6

Avsedd för värmepumpar (kW vid 0/35 °C) 5 – 10

Art nr 067 017

457

54 120

330

83 182

2PKM 05

A Värmebärare retur (till PKM)

B Värmebärare retur (från PKM)

C Köldbärare in (till PKM)

D Köldbärare ut (från PKM)

E Shuntventil

Komponentplacering

Montering

PKM 05 kan monteras på både vänster respektive höger

sida på FIGHTER 1240 (se bild).

Bipackad konsol skruvas fast i hål uppborrade enligt

medskickad håltagningsmall eller enligt måttskiss nedan.

OBS! Borra försiktigt genom plåten för att undvika

skada på kärl eller annan utrustning.

Vid montage på vägg används den medlevererade upp-

hängningskonsolen, vilken först skruvas upp (enklast

används medskickad håltagningsmall).

OBS! Uppborrning av hål, uppfästning och placering på

vägg anpassas efter väggtyp och andra förhållanden på

plats.

Därefter monteras kylmodulen i konsolen. Kylmodulen

är nu till viss del skjutbar i sidled, vilket underlättar rörin-

stallation.

Röranslutning

Rör för anslutning till och montering på FIGHTER 1240

bipackas.

Rören ansluts enligt följande (se bild nedan och princips-

chema):

(B) ansluts till värmebärare retur på värmepumpen.■

Monteras PKM 05 på höger sida av värmepumpen

anpassas längden på röret.

(D) ansluts till köldbärare in på värmepumpen.■

(A) ansluts till retur från värmebärarsystemet.■

260

128265

260 100 100

265 128

4x Ø4,5 4x Ø4,5

LEFT RIGHT

260

128265

260 100 100

265 128

4x Ø4,5 4x Ø4,5

LEFT RIGHT

Vänster

FIGHTER 1240

Stödhylsa ø22

Höger

AC D

Stödhylsa ø28

Shuntventilen är satt i kyldrift från fabrik.

OBS!

3PKM 05

Principschema

Utföres enligt nedanstående schema. Rörinstallation

skall utföras så att vibrationen ej överförs från värme-

pumpen till kylmodulen via rörledningarna och vidare.

EXP

SÄV

KB-in

KB-ut

FIGHTER 1240

BK/JK

VVB/ACK

PKM

EXP

SÄV

KB-in

KB-ut

FIGHTER 1240

BK/JK

VVB/ACK

PKM

AV Avstängningsventil

BK/JK Bergkollektor/Jordkollektor

EXP Expansionskärl

FG Framledningsgivare

KB-in Köldbärare in

KB-ut Köldbärare ut

NK Nivåkärl

SV Shuntventil

SÄV Säkerhetsventil

VVB/ACK Ackumulator med varmvattenberedare

4PKM 05

Elinstallation FIGHTER 1140

Kablage från PKM 05 kapas till rätt längd och anslutes

till FIGHTER 1140 enligt följande:

De lösa ändarna i kablaget monteras enligt följande (se

elschema och bild):

- Röd ledare anslutes till -X6:20.

- Svart ledare anslutes till -X6:21.

- Blå ledare anslutes till -X6:22.

- Den gröna respektive vita ledaren används ej, utan

isoleras.

- Gul/grön ledare anslutes till –X6:6.

LEK

F1120-30 mitsu

29 132

102

100

101

660

164

165

-X6

Reläkort

Shuntmotor

All elektrisk inkoppling skall ske av behörig

elektriker.

Elektrisk installation och ledningsdragning

skall utföras enligt gällande bestämmelser.

OBS!

5PKM 05

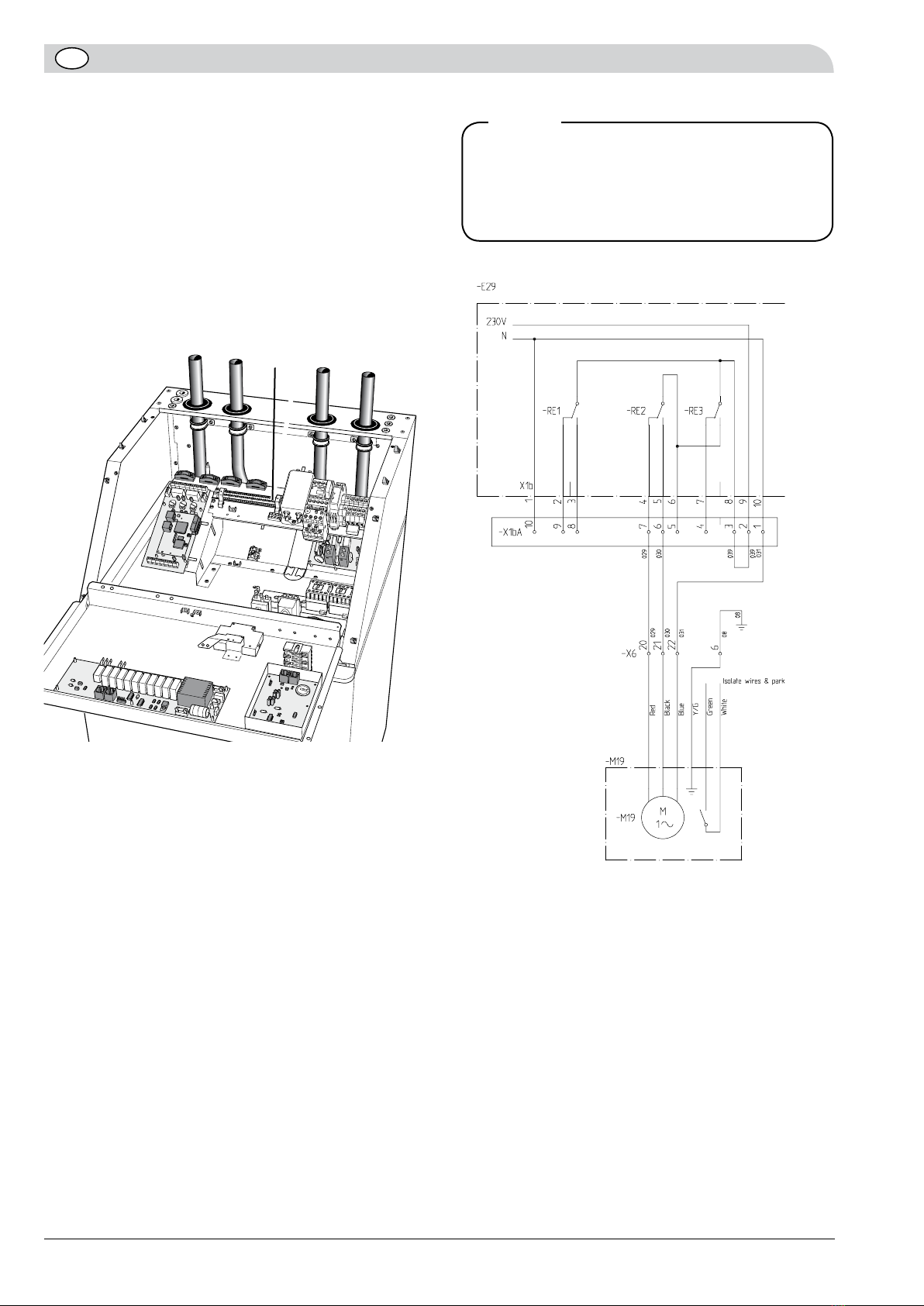

Elinstallation FIGHTER 1240

Kablage från PKM 05 kapas till rätt längd och anslutes

till FIGHTER 1240 enligt följande:

1. Montera kantskyddet på den vassa kanten, se bild till

höger.

2. Montera kopplingsplintar, etikett och dragavlastare

på plåten. Skruva fast plåten med de tre medföljande

M5 självgängande torxskruvarna, se bild nedan.

3. Tryck fast den 7-poliga kantkontakten med nollnum-

mer 0101, 0102, 0103 och 0105 på reläkortet –E29

enligt elschema brevid (OBS! Notera spårningen i

kantkontakten). Montera sedan de lösa ändarna en-

ligt följande:

- Svart ledare med nollnummer 0101 till fjäderplint

–X6:1.

- Brun ledare med nollnummer 0102 till fjäderplint

–X6:2.

- Blå ledare med nollnummer 0103 till fjäderplint

–X6:3.

4. De övriga enskilda ledarna anslutes enligt följande:

- Gul/grön ledare med nollnummer 0104 till ledig

anslutning på jordﬂatstiftet –PE3 se bild och i fjä-

derplinten –X6:6.

5. Ledare från shuntmotor anslutes enligt följande:

- Röd ledare till fjäderplinten –X6:1

- Svart ledare till fjäderplinten –X6:2

- Blå ledare till fjäderplinten –X6:3

- Gul/grön ledare till fjäderplinten –X6:6

- Grön ledare till fjäderplinten –X6:7

- Vit ledare till fjäderplinten –X6:8

Reläkort

Shuntmotor

Elkoppling

M5, självgängade

torxskruvar

–X6

Elkoppling

–X6

Från PKM 05

Kantskydd

–E29

–PE3

All elektrisk inkoppling skall ske av behörig

elektriker.

Elektrisk installation och ledningsdragning

skall utföras enligt gällande bestämmelser.

OBS!

6PKM 05

Installation, allmänt

För att värmepumpen skall starta den passiva kylan

måste följande utföras.

1. Stäng av värmepumpen och tillse att denna är spän-

ningslös.

2. Om rumsgivare (RG 10) skall användas, anslutes

denna till EBV-kortet (2) på plint –X1 position 3, 4

och 14.

FIGHTER 1140

FIGHTER 1240

RG 10 (tillbehör)

Utegivare

6 1 2

LEK

F1120-30 mitsu

29 132

102

100

101

660

164

165

LEK

7PKM 05

Programinställningar

Följ nedanstående instruktioner för att programmera

värmepumpen för drift med PKM 05.

1. Starta värmepumpen.

2. Välj Service i meny 8.1.1 för att få tillgång till alla

menyer.

3. Välj lägsta tillåtna framledningstemperatur till 18 °C

i meny 2.3. Detta ska göras så att kondensutfällning

undviks. Fabriksinställning är 15 °C.

4. Välj PKM 05 (PKI) i meny 9.2.16. Fabriksinställning är

“Från”.

5. Välj kylkurva i meny 2.9.1. Fabriksinställning är 2.

6. Välj förskjutning av kylkurvan i meny 2.9.2.

Fabriksinställning är 0.

7. Välj vid vilken utetemperatur som kyla ska starta i

meny 2.9.3. Fabriksinställning är 25 °C.

8. Om RG 10 är ansluten skall önskad rumstemperatur

ställas in med hjälp av RG 10 och meny 6.0. Kyla akti-

veras när rumstemperaturen överstiger inställd rums-

temperatur med inställd övertemperatur i meny 6.4

samt att villkoret i punkt 7 är uppfyllt.

Avaktivering av kylfunktion sker när rumstemperatu-

ren sjunkit med halva den valda övertemperaturen.

°C

20 °C

Beräknad

framledningstemp.

Utetemp.

Utetemperatur

Beräknad framledningstemperatur

20 30 40

k = 1

k = 2

k = 3

k=1

k=2

k=3

Kapacitetsdiagram

Tryckfallsdiagram

l/s

KB-flöde

PKM 05

Effekt

0,00

1,00

2,00

3,00

4,00

5,00

6,00

7,00

0 0,1 0,2 0,3 0,4 0,5 0,6 0,7

KBin 15 °C

VB in 21 °C

Tryckfall

kPa

Flöde

l/s

1. KB - Ej kylning

2. KB - Kylning

3. VB

0 0,1 0,2 0,3 0,4 0,5 0,6 0,7

För att kunna erhålla kyldrift måste kyla

aktiveras i meny 2.9.5 eller med driftläges-

knappen.

OBS!

8PKM 05
