NeoMounts NM-D775BLACKPLUS Manuel utilisateur

NM-D775BLACKPLUS

Monitor desk mount

Monitor bureausteun

Monitor Tischhalterung

Support moniteur de bureau

Supporto da scrivania per monitor

Soporte de escritorio para monitor

Suporte de mesa para monitor

Bordbeslag skærm

Bordstativ til skjerm

Skrivbordsfäste för bildskärm

Näytön pöytäteline

Uchwyt nabiurkowy do monitora

Stolní držák monitoru

Držiak na monitor

Suport de birou pentru monitor

WWW.NEOMOUNTS.COM

INSTRUCTION MANUAL

±90°

±180°

min270mm-max600mm

75mm

100mm

115mm

-45°

+45°

75mm

100mm

115mm

206mm

70mm min255mm-max320mm

±90°

min10mm-max45mm

±90° ±180°

min10mm-max45mm

PARTS

NM-D775BLACKPLUS

75x75 -

100x100 mm

27-60 cm 0-63 cm

1-18 kg

10-45mm

Tool Drill

A. (x1) B. (x1) I. (x1) K. (x1) L. (x1) M-C. D5

(x4)

C. (x1) D. (x1) E. (x1) G. 3mm

(x1)

H. 6mm

(x1)

F. M8x150

(x1)

J. M8x90

(x1)

M-A. M4x12

(x4)

M-B. M5x12

(x4)

Install the clamp to the desk - for desktop thickness

between 10-45 mm

Installeer de klem aan het bureau - voor bladdikte

10-45 mm

Installieren Sie der Klemme am Schreibtisch - für Tisch-

stärken zwischen 10-45 mm

Vissez la pince sur le bureau - pince prévue pour un

bureau d'épaisseur entre 10-45 mm

Installa il morsetto sulla scrivania - per spessore del

desktop tra 10-45 mm

Instale la abrazadera en el escritorio - para el grosor del

escritorio entre 10-45 mm

Instale a braçadeira na mesa - para espessura de mesa

entre 10-45 mm

Zainstaluj zacisk na biurku - dla grubości pulpitu od

10-45 mm

STEP 1 AClamp

Install the grommet through the desk - for desktop

thickness between 10-45 mm

Installeer de doorvoer in het bureau - voor bladdikte

10-45 mm

Installieren Sie der Tülle durch den Schreibtisch - für

Tischstärken zwischen 10-45 mm

Pour une ﬁxation traversante, vissez le support à travers

le bureau avec la plaque (E) sous le plateau - l'œillet est

prévu pour un bureau d'épaisseur entre 10-45 mm

Installa l'occhiello attraverso la scrivania - per spessore

del desktop tra 10-45 mm

Instale la arandela a través del escritorio - para el grosor

del escritorio entre 10-45 mm

Instale o anel através da mesa - para espessura de mesa

entre 10-45 mm

Zainstaluj przelotkę przez biurko - dla grubości pulpitu

od 10-45 mm

Attach the lower arm to the base

Bevestig het onderste deel van de arm aan de voet

Befestigen Sie den unteren Arm an der Basis

Insérez le bras sur la base du support

Attaccare il braccio inferiore alla base

Adjuntar el brazo inferior a la base

Anexar o braço inferior à base

Przymocuj dolne ramię uchwytu do podstawy

10-45mm

±180° ±90°

STEP 2

STEP 1 B Grommet

Attach the upper arm to the lower arm

Bevestig het bovenste deel van de arm aan het onderste

deel van de arm

Befestigen Sie den oberen Arm am unteren Arm

Fixez le second bras sur le bras inférieur et le visser

Attaccare la parte superiore del braccio al braccio inferiore

Adjuntar el brazo inferior al brazo superior

Prenda o braço inferior ao braço superior

Przymocuj góne ramię do dolnego ramienia

Attach the VESA plate to the screen. Note: Do not loosen

or tighten the screw in the centre of the VESA plate

Bevestig de VESA-plaat aan het scherm. NB: Draai de

schroef in het midden van de VESA-plaat niet losser of

vaster

Bringen Sie die VESA-Platte am Bildschirm an. Hinweis:

Die Schraube in der Mitte der VESA-Platte darf nicht ge-

löst oder angezogen werden

Fixez la plaque VESA à l'écran. Remarque : ne pas des-

serrer ou serrer la vis située au centre de la plaque VESA

Fissare la piastra VESA allo schermo. Nota: non allentare

o stringere la vite al centro della piastra VESA

Fije la placa VESA a la pantalla. Nota: No aﬂoje ni apriete

el tornillo del centro de la placa VESA

Fixar a placa VESA ao ecrã. Nota: Não desapertar ou

apertar o parafuso no centro da placa VESA

Przymocuj płytkę VESA do ekranu. Uwaga: Nie należy

luzować ani dokręcać śruby znajdującej się na środku

płytki VESA

STEP 3

STEP 4

M-C

M-B

M-A

* Not Included

Attach the screen to the mount

Bevestig het scherm aan de steun

Befestigen Sie den Bildschirm an der Halterung

Fixer l'écran au support

Fissare lo schermo al supporto

Fijar la pantalla al soporte

Fixar o ecrã ao suporte

Przymocuj ekran do uchwytu

Adjust the gas spring

Stel de gasveer af

Gasfeder-Höhenverstellung einstellen

Ajuster le ressort à gaz

Regolare la forza della molla

Ajustar la fuerza de resorte de gas

Ajuste a força da mola a gás

Ustawić naprężenie sprężyny

STEP 5

STEP 6

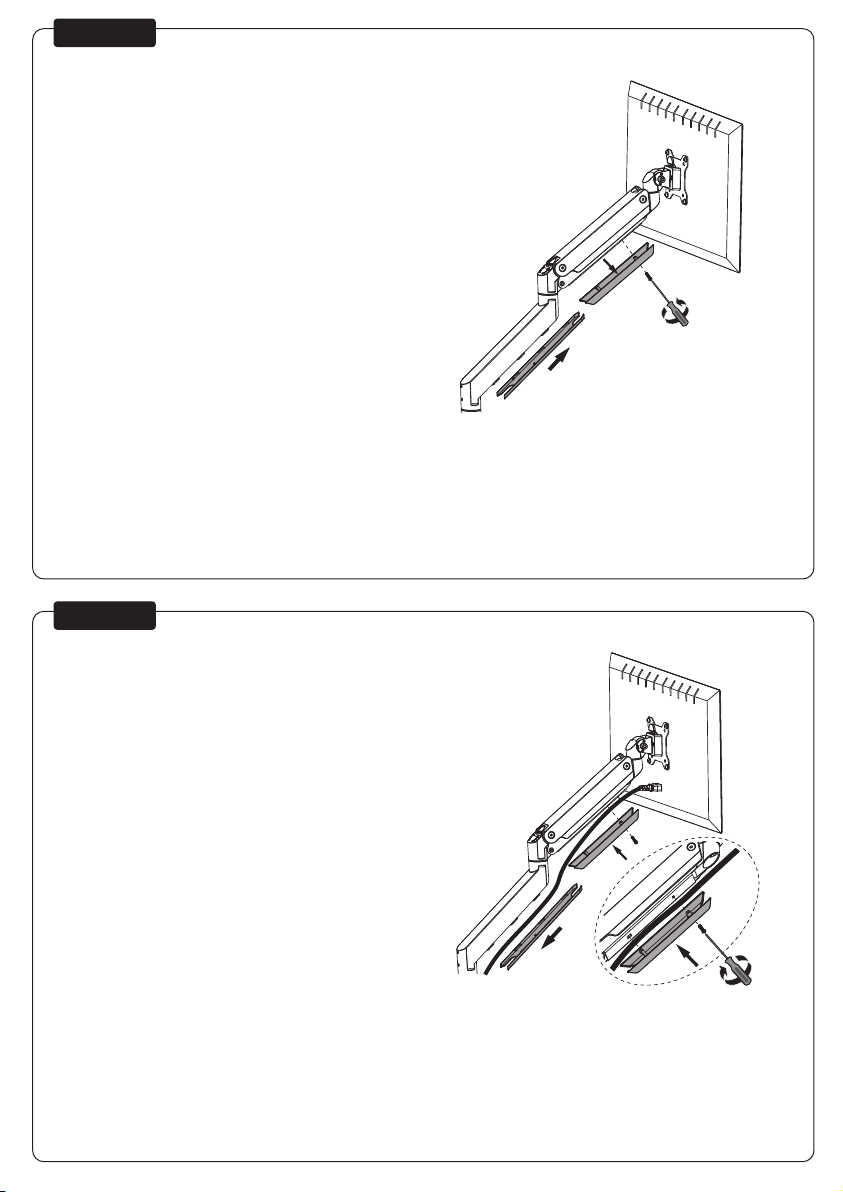

Remove the cable cover

Verwijder de kabelgoot

Entfernen Sie die Kabelabdeckung

Retirez les couvercles caches câbles

Rimuovere la copertura del cavo

Retire la cubierta del cable

Remova a tampa do cabo

Zdejmij osłonę kabli

Route the cable(s) through the cable cover

Geleid de kabel(s) door de kabelgoot

Führen Sie das/die Kabel durch die Kabelabdeckung

Faire passer le(s) câble(s) par le cache-câble

Far passare il/i cavo/i attraverso il copricavo

Pase el/los cable(s) a través de la cubierta de cables

Passe o(s) cabo(s) através da cobertura do cabo

Poprowadzić kabel (kable) przez osłonę kabla

STEP 7

STEP 8

Place the screen in the correct position

Plaats het scherm in de juiste positie

Bringen Sie den Bildschirm in die richtige Position

Placer l'écran dans la bonne position

Posizionare lo schermo nella posizione corretta

Coloque la pantalla en la posición correcta

Colocar o ecrã na posição correcta

Umieść ekran we właściwej pozycji

Adjust the mount to the desired position and insert the

Allen keys into the slot for future use

Stel de steun in op de gewenste positie en bewaar de

inbussleutels in de houder toekomstig gebruik

Bringen Sie die Halterung in die gewünschte Position und

stecken Sie den Inbusschlüssel in den Schlitz für zukünf-

tige Verwendung

Positionnez le support dans la position désirée en désser-

rant et conservez les clés Allen dans le support pour une

utilisation ultérieure

Regolare il supporto nella posizione desiderata e conser-

vare le chiavi a brugola nel supporto per un uso futuro

Coloque el soporte en la posición deseada y guarde las

llaves Allen en el soporte para uso futuro

Ponha o suporte na posição desejada e manter as chaves

Allen no suporte para utilização futura

Dostosuj pozycję uchwytu do twoich wymagań i zachować

klucze imbusowe wuchwytach do wykorzystania w przys-

złości

STEP 10

±90°/180°

+45°

-45°

±90°

±180°

±90°

STEP 9
