NeoMounts LED-W600BLACK Manuel utilisateur

LED-W600BLACK

TV wall mount

TV wandsteun

TV Wandhalterung

Support mural pour TV

Supporto TV a parete

Soporte de pared para TV

Suporte de parede para TV

Vægbeslag TV

TV veggfeste

TV-väggfäste

TV seinäteline

Uchwyt ścienny do TV

Nástěnný držák na TV

Nástenný držiak na TV

Suport montare televizor pe perete

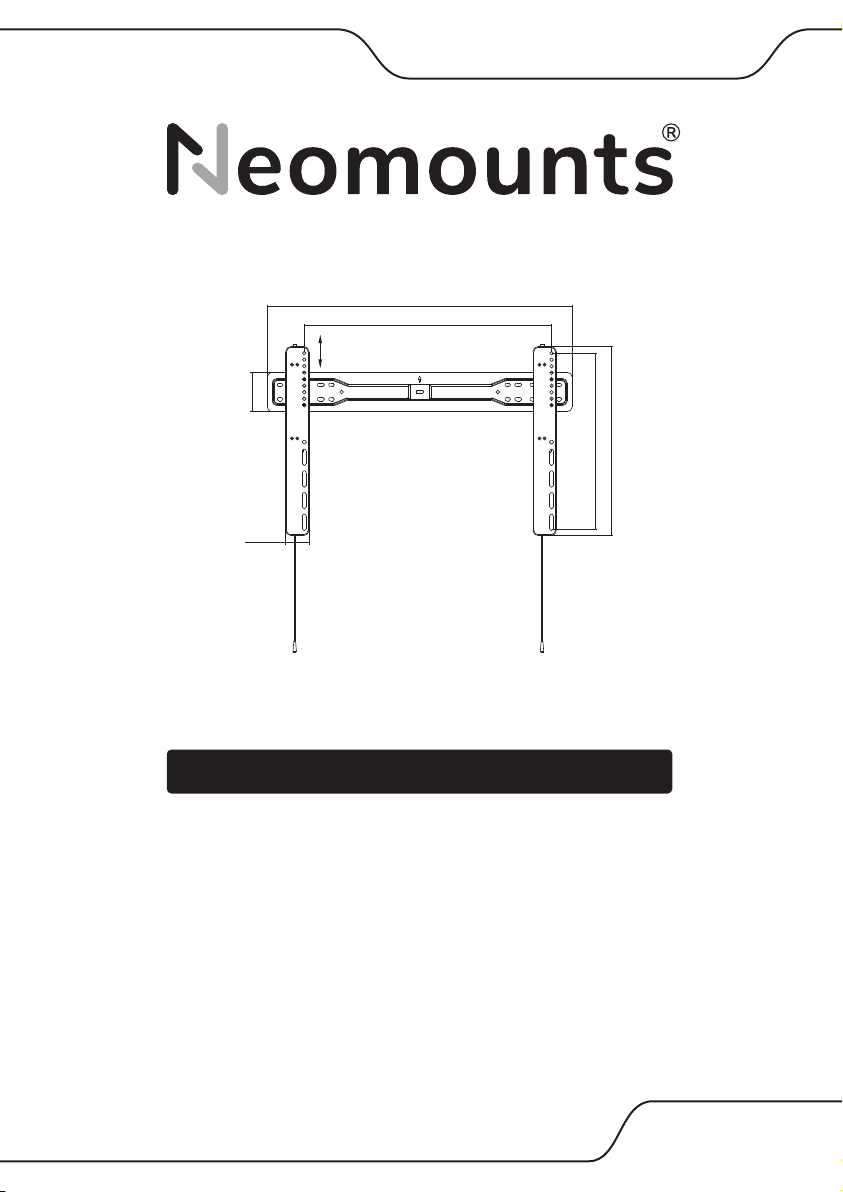

min100~max400mm

436mm

min100~max600mm

702mm

8mm

90mm

54mm

INSTRUCTION MANUAL

WWW.NEOMOUNTS.COM

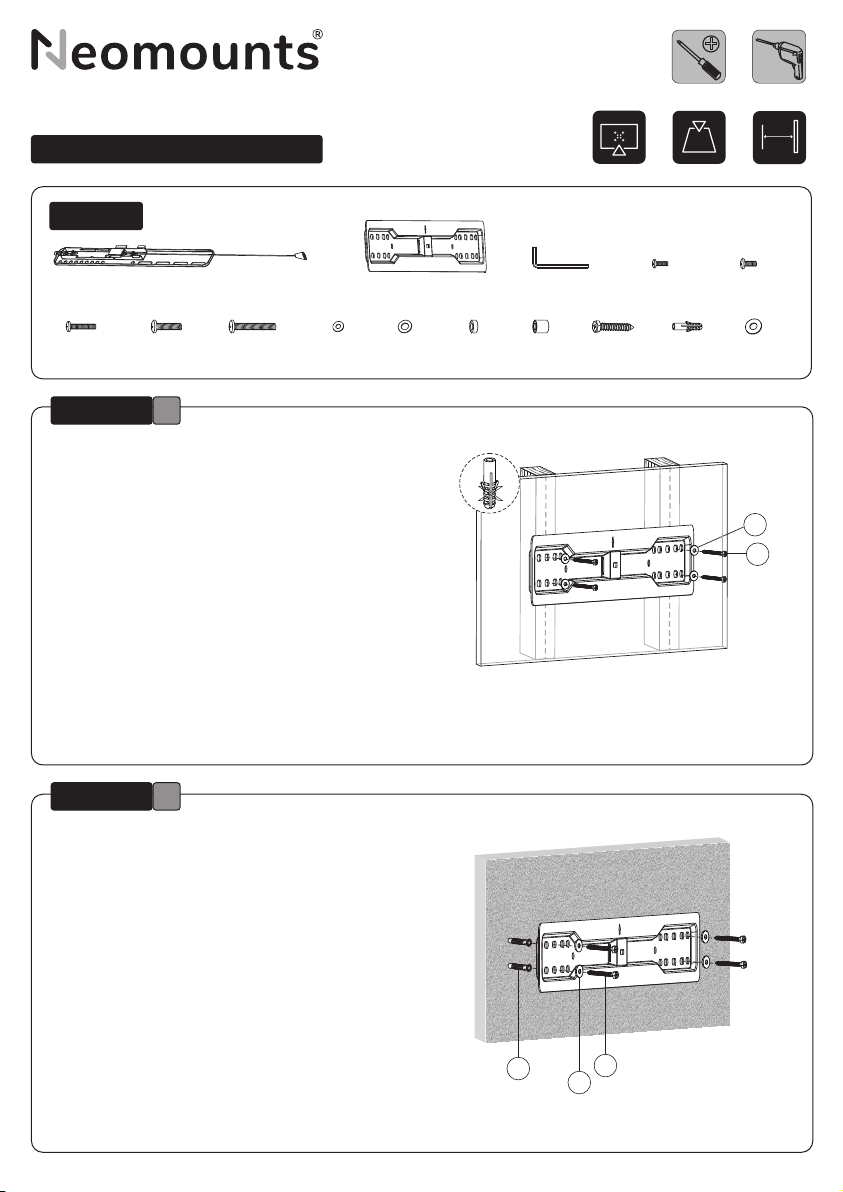

PARTS

LED-W600BLACK

200x200 -

600x400 mm

1,8 cm0-35 kg

STEP 1

Install the wall plate on a stud wall

Bevestig de muurbeugel aan een houten balk

Befestigen Sie die Wandhalterung an einem Holzbalken

Installez la plaque murale sur un mur en bois ou en

plaque au platre

Installare la piastra di parete su un perno in legno

Fije el soporte de pared a una viga de madera

Instale a placa so suporte de parede num poste de

madeira

Zamontuj płytę ścienną do drewnianej powierzchni

Install the wall plate on a solid brick or concrete wall

Bevestig de muurbeugel aan een stevige stenen of

betonnen muur

Installieren Sie die Wandplatte an einer soliden Ziegel-

oder Betonwand

Installez la plaque murale sur un mur de brique ou de

béton

Installare la piastra di parete su un muro di mattoni o

cemento

Fije el soporte de pared a una piedra sólida o muro de

hormigón

Instale a placa do suporte de parede numa parede

Zamontuj płytę ścienną do ściany z cegły lub betonu

Tool

Pencil

Tool Pencil

Drill

Tape measu

A. (x2) B. (x1)

M-H. (x8) M-I. (x8) W-A. (x4) W-B. (x4) W-C. (x4)

C. (x1) M-A. M5x14

(x4)

M-B. M6x14

(x4)

M-C. M6x30

(x4)

M-D. M8x30

(x4)

M-E. M8x50

(x4)

M-F. D5

(x4)

M-G. D8

(x4)

W-A

W-C

W-B

W-C

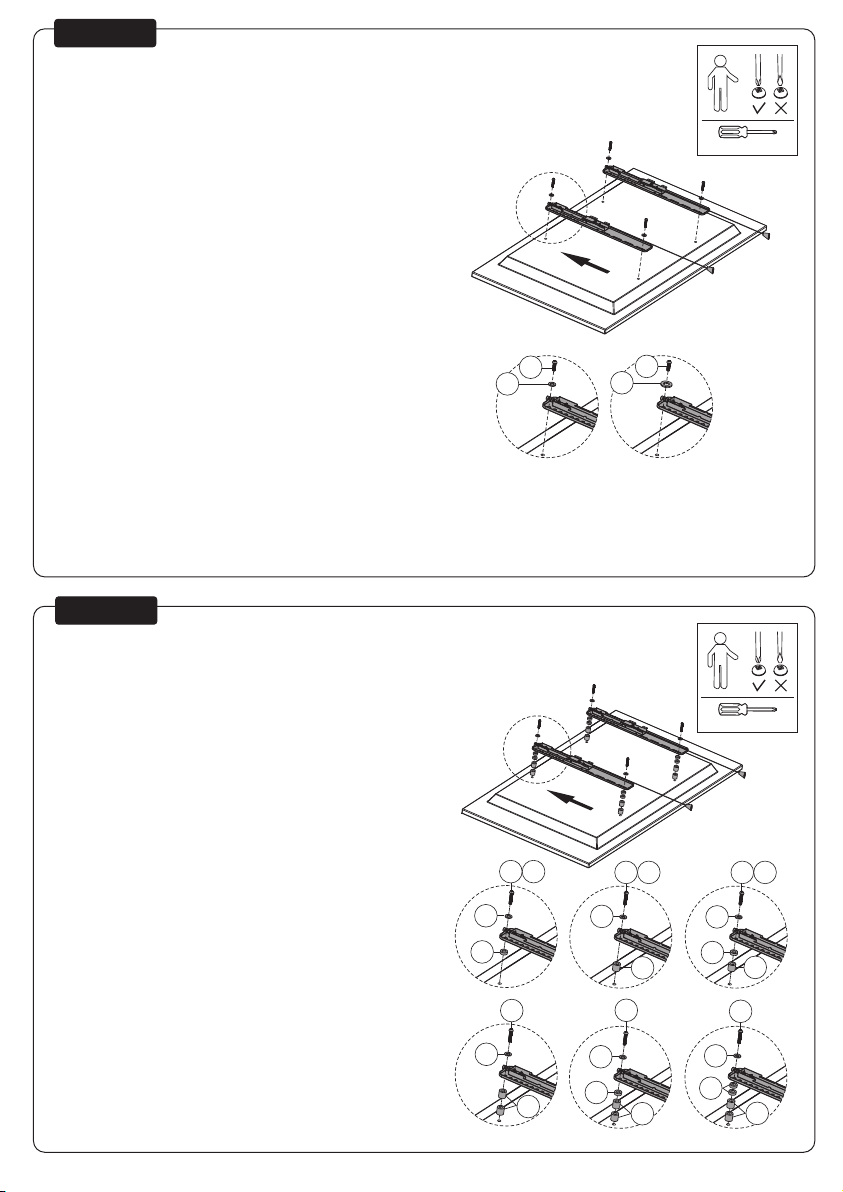

STEP 2

OPTION

Install the adapter brackets

Bevestig de adapter steunen

Montage die Halterungsschienen

Installation des supports d'adaptateur

Il montaggio del adattatore

Coloque los soportes del adaptador

Instalação de braços adaptadores

Zainstaluj ramiona uchwytu

Use spacers if necessary

Gebruik afstandhouders indien nodig

Montage der Distanzscheiben wenn nötig

Utilisez des entretoises si nécessaire

Utilizzare distanziatori, se necessario

Use espaciadores si es necesario

Utilize separadores se necessário

Użyj dystansów jeśli jest taka potrzeba

* Not Included

ape measure

M-A

M-C M-D M-C

M-E M-E M-E

M-D M-C M-D

M-G M-G

M-I

M-I M-I M-I

M-H M-H

M-I

M-G

M-G M-G M-G

M-H M-H

M-B

M-G

M-F

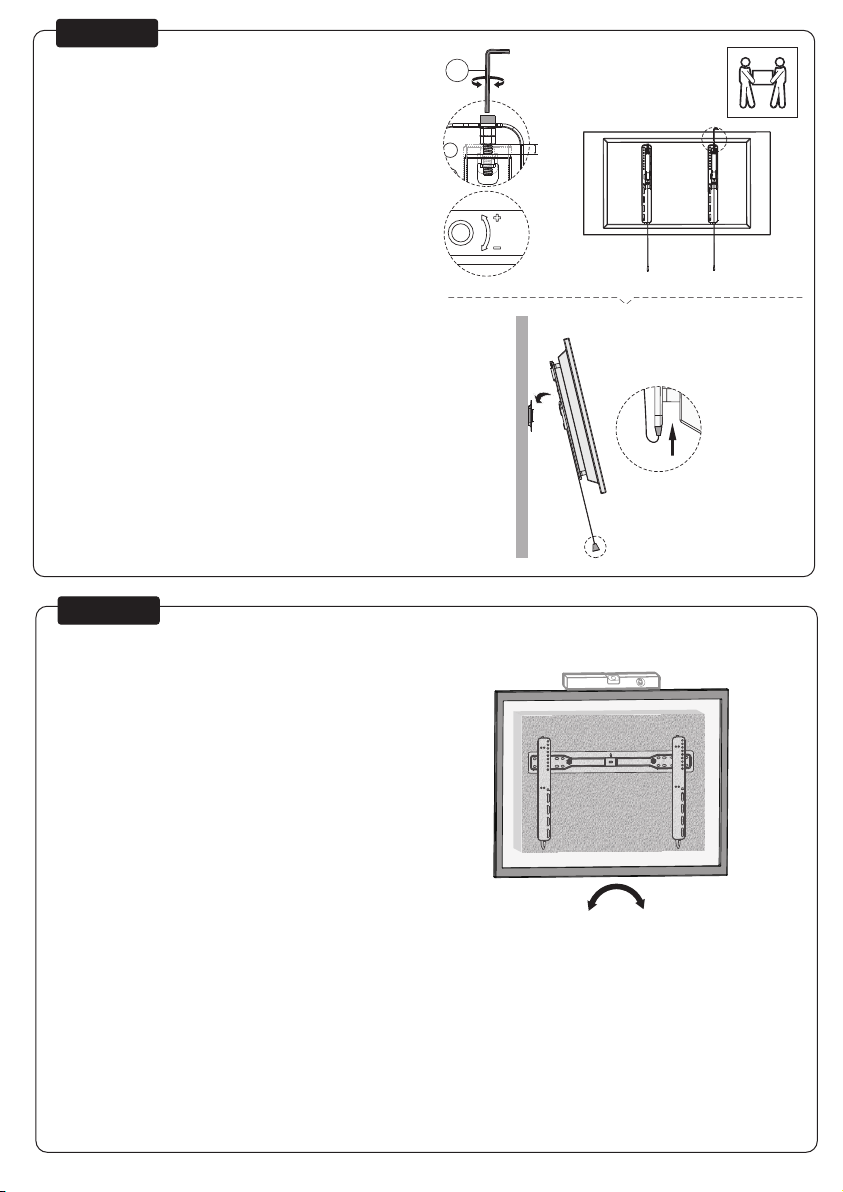

STEP 3

STEP 4

Attach the screen to the bracket and level it

Bevestig het scherm aan de beugel en lijn deze uit

Befestigen Sie den Bildschirm an der Halterung und

richten Sie ihn aus

Fixer et niveler l'écran sur le support

Fissare e livellare lo schermo alla staffa

Fijar y nivelar la pantalla al soporte

Fixar e nivelar o ecrã ao suporte

Przymocuj i wypoziomuj ekran do uchwytu

Ensure the right alignment using a spirit level

Zorg voor de juiste uitlijning met behulp van een

waterpas

Stellen Sie die richtige Ausrichtung mit einer Wasser-

waage sicher

Assurer le bon alignement à l'aide d'un niveau à bulle

Assicurare il giusto allineamento utilizzando una

livella a bolla d'aria

Garantizar la alineación correcta con un nivel de

burbuja

Assegurar o alinhamento correcto usando um nível

de bolha

Zapewnij właściwe wyrównanie za pomocą poziomicy

pęcher-zykowej

8mm

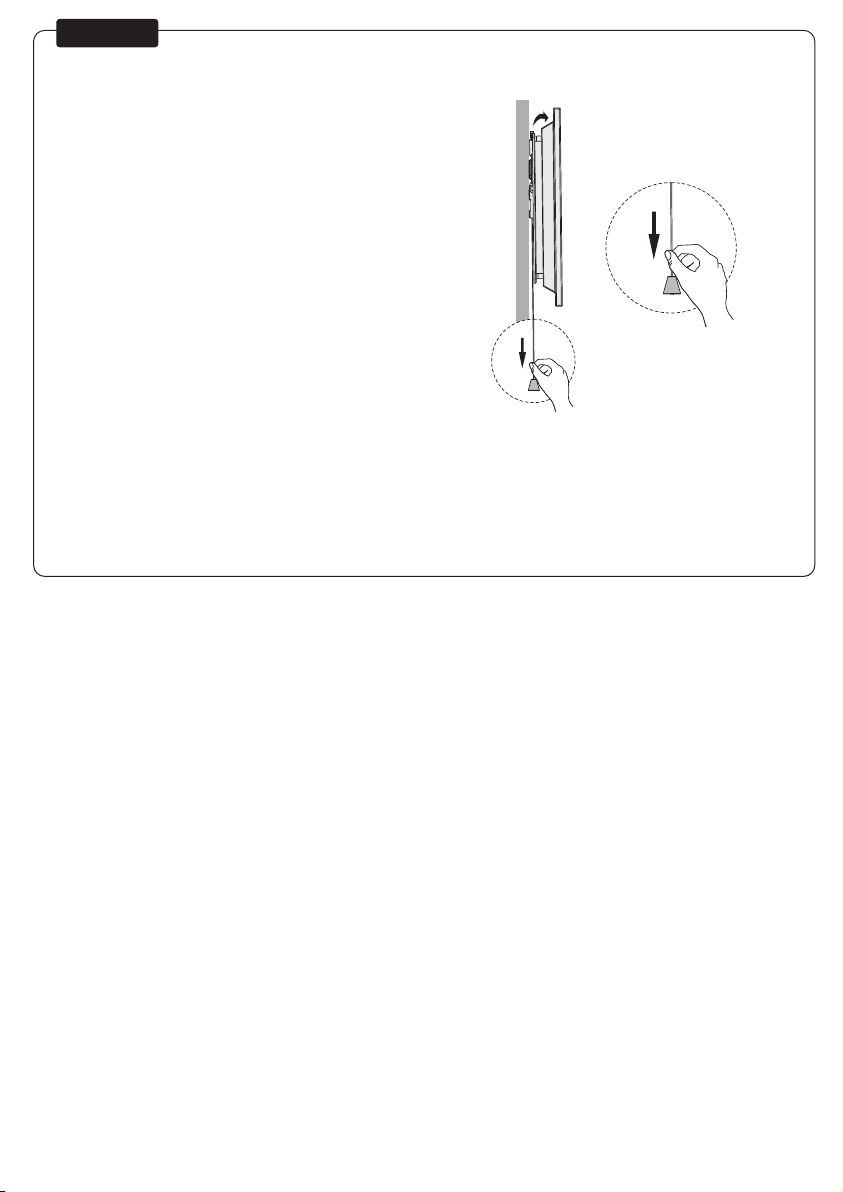

STEP 5

Pull the strap to release the TV

Trek aan de riempjes om de TV los te koppelen

Ziehen der Leine, um das Fernsehgerät zu lösen

Tirez les sangles pour déconnecter la télévision

Tirare la cinghia per rilasciare la TV

Tire de las correas para desconectar la televisión

Puxe a alça para soltar a TV

Pociągnij pasek, aby zwolnić telewizor
