NeoMounts NM-W440BLACK Manuel utilisateur
NM-W440BLACK
IT
EN
NL
DE
FR
ES
PT
DK
TV wall mount
TV wandsteun
TV Wandhalterung
Support mural pour TV
Supporto TV a parete
Soporte de pared para TV
Suporte de parede para TV
Vægbeslag TV
NO
SE
FI
PL
CS
SK
RO
TV veggfeste
TV-väggfäste
TV seinäteline
Uchwyt ścienny do TV
Nástěnný držák na TV
Nástenný držiak na TV
Suport montare televizor pe perete
292mm
min45mm-max508mm
72mm
400mm
300mm
450mm
240mm
200mm
100mm
75mm
450mm
400mm
300mm
220mm
200mm
100mm
75mm
WWW.NEOMOUNTS.COM

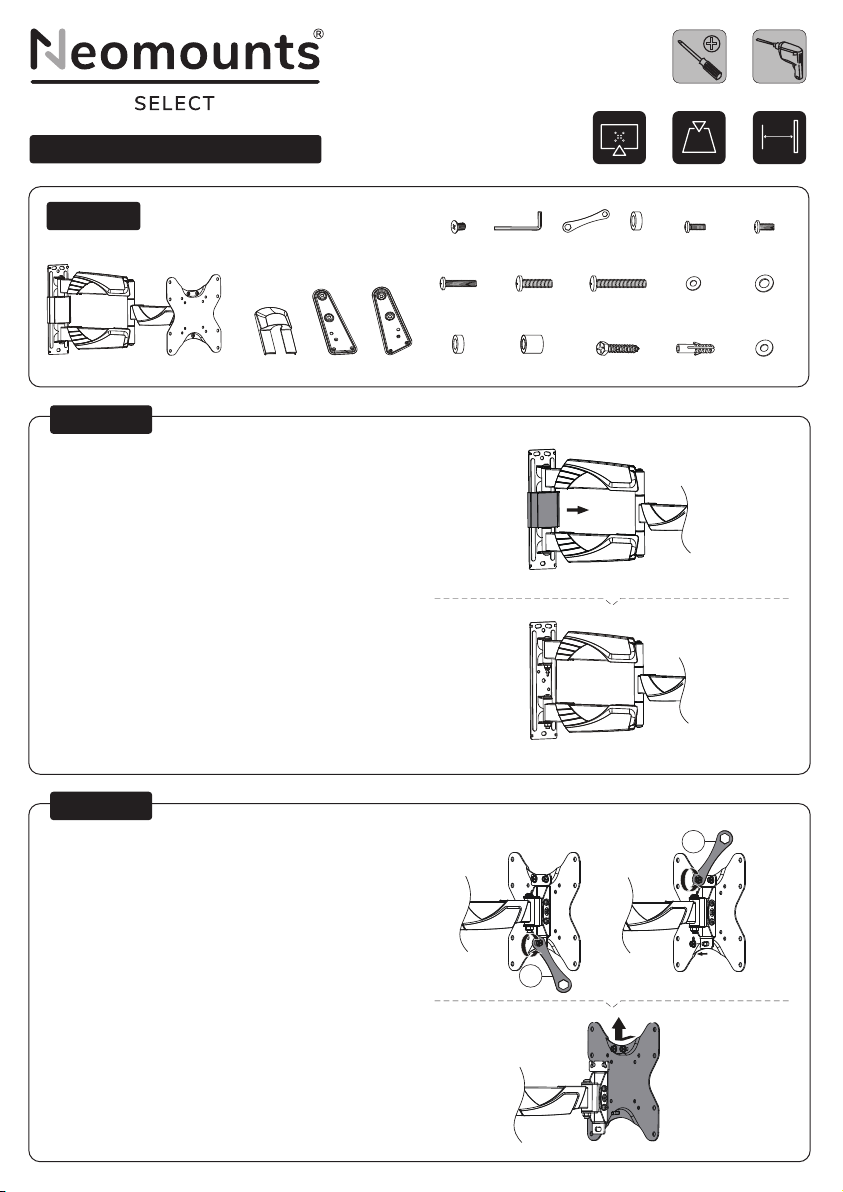

INSTRUCTION MANUAL
PARTS
NM-W440BLACK
75x75 -
400x400 mm
0-25 kg |
0-55,1 lbs
4-51 cm
Remove the covers
Verwijder de afdekkappen
Entfernen der Abdeckung
Retirez les capuchons
Rimuovere le coperte
Retire las tapas de la cubierta
Remova as tampas
Zdejmij osłony
EN
NL
DE
FR
IT
ES
PT
PL
STEP 1
Remove the VESA plate from the mount
Verwijder de VESA plaat van de steun
Entfernen Sie der VESA-Platte von die Halterung
Retirez la plaque VESA du support
Rimuovere la piastra VESA dal supporto
Desconecte la placa VESA del soporte
Remova a placa VESA do suporte
Zdejmij płytkę VESA z uchwytu
EN
NL
DE
FR
IT
ES
PT
PL
STEP 2
Tool Drill
A. (x1) B. (x2) C. (x2) D. (x2)
E. (x8)
M-H. (x8) M-I. (x8) W-A. (x4) W-B. (x4) W-C. (x4)
F. (x1) G. (x1) H. (x4) M-A. M5x14
(x4)
M-B. M6x14
(x4)
M-C. M6x30
(x4)
M-D. M8x30
(x4)
M-E. M8x50
(x4)
M-F. D5
(x4)
M-G. D8
(x4)
G
G

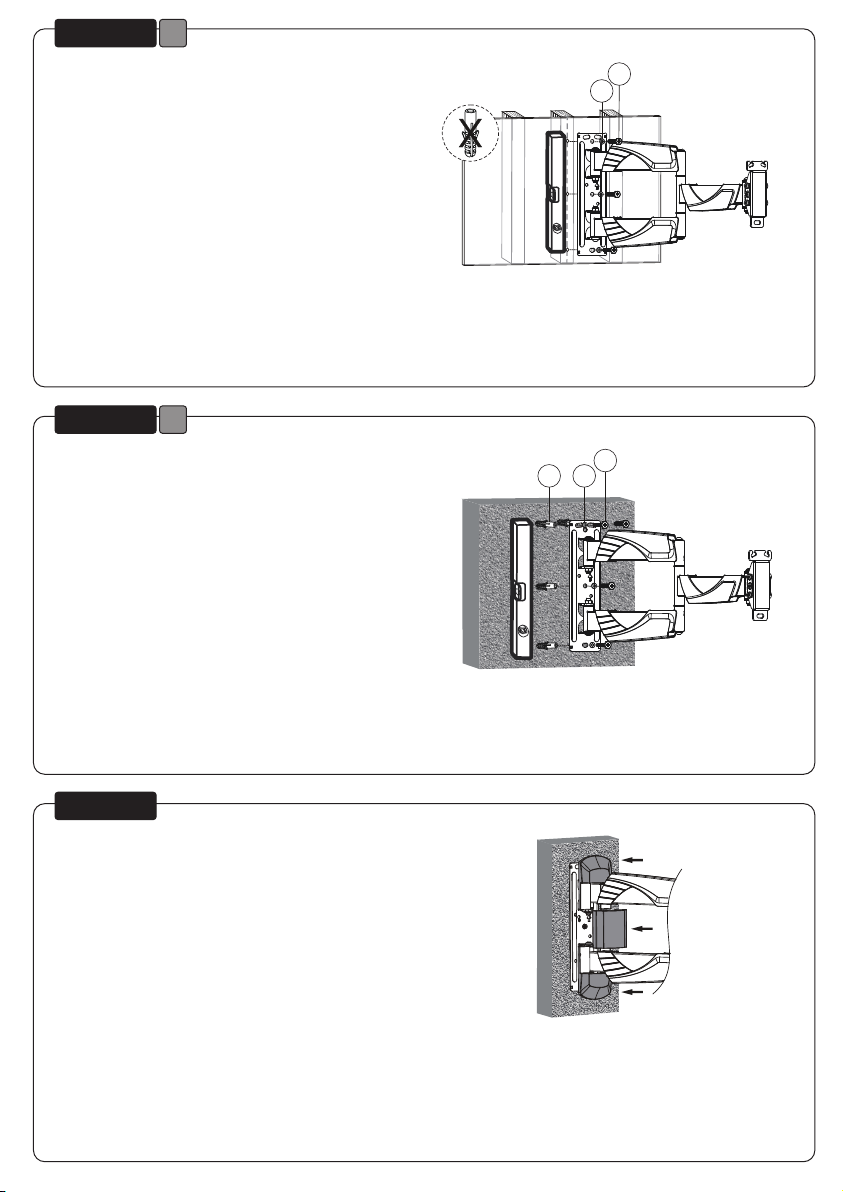

Install the wall plate on a wooden stud
Bevestig de muurbeugel aan een houten balk
Befestigen die Halterungsplatte auf einem Holzbalken
Installez la plaque murale sur un mur en bois ou en
plaque au platre
Installare la piastra di parete su un perno in legno
Fije el soporte de pared a una viga de madera
Instale a placa do suporte de parede num poste de
madeira
Zamontuj płytę ścienną do drewnianej powierzchni
EN
NL
DE
FR
IT
ES
PT
PL
Install the wall plate on a solid brick or concrete wall
Bevestig de muurbeugel aan een stevige stenen of
betonnen muur
Befestigen die Halterungsplatte an einer Wand
Installez la plaque murale sur un mur de brique ou de
béton
Installare la piastra di parete su un muro di mattoni o
cemento
Fije el soporte de pared a una piedra sólida o muro de
hormigón
Instale a placa do suporte de parede numa parede
Zamontuj płytę ścienną do ściany z cegły lub betonu
EN
NL
DE
FR
IT
ES
PT
PL
Place the covers
Plaats de afdekkappen
Abdeckung montieren
Placez les capuchons de protection
Metti le coperte
Coloque las tapas de la cubierta
Coloque as tampas
Umieść osłony
EN
NL
DE
FR
IT
ES
PT
PL
STEP 4
A
STEP 3
B
STEP 3
W-A
W-C
W-CW-B
W-A
Install the adapter brackets
Bevestig de adapter steunen
Montage die Halterungsschienen
Installation des supports d'adaptateur
Il montaggio del adattatore
Coloque los soportes del adaptador
Instalação de braços adaptadores
Zainstaluj ramiona uchwytu
EN
NL
DE
FR
IT
ES
PT
PL
STEP 5
Attach the VESA plate to the screen
Bevestig de VESA plaat aan het scherm
VESA-Platte am Monitor fixieren
Fixez la plaque VESA à l'écran
Collegamento del piatto VESA al monitor
Coloque la placa VESA en la pantalla
Colocar a placa VESA no monitor
Montaż płytki VESA do monitora
EN
NL
DE
FR
IT
ES
PT
PL
STEP 6
VESA 300x300,400x400 (Unit: mm)
VESA 400x200 (Unit: mm)
400mm
300mm
400mm
300mm
400mm
300mm
200mm
* Not Included
E
E
M-A M-B
M-F M-G
Use spacers if necessary
Gebruik afstandhouders indien nodig
Montage der Distanzscheiben wenn nötig
Utilisez des entretoises si nécessaire (selon la forme de
votre écran)
Utilizzare distanziatori, se necessario
Use espaciadores si es necesario
Utilize separadores se necessário
Użyj dystansów jeśli jest taka potrzeba
EN
NL
DE
FR
IT
ES
PT
PL
OPTION
Use spacers if necessary
Gebruik afstandhouders indien nodig
Montage der Distanzscheiben wenn nötig
Utilisez des entretoises si nécessaire (selon la forme de
votre écran)
Utilizzare distanziatori, se necessario
Use espaciadores si es necesario
Utilize separadores se necessário
Użyj dystansów jeśli jest taka potrzeba
EN
NL
DE
FR
IT
ES
PT
PL
OPTION
* Not Included
* Not Included
M-C M-D M-C M-D
M-G
M-G
H
M-E
M-G
M-H
M-I
M-G
M-C M-D
M-G
M-H
M-E
M-G
M-E
M-G
M-E
M-I
M-I
M-I M-I
M-I
M-H
M-H M-H
Attach the screen onto the bracket and secure it
Bevestig het scherm aan de muursteun en zet vast
Montage und Sicherung des Bildschirm an die Halterung
Accrochez l'écran sur le support et fixez-le
Appendere lo schermo sulla staffa e fissarlo
Cuelgue la pantalla en el soporte y asegúrela
Pendure a tela no suporte e prenda-a
Zawieś ekran na wsporniku i zabezpiecz go
EN
NL
DE
FR
IT
ES
PT
PL
STEP 7
Run cable through the cable cover
Leid de kabel(s) door de kabelgoot
Kabel durch die Kabelabdeckung führen
Positionnez vos câbles dans les chemins prévus à cet
effet
Far passare il cavo attraverso la copertura del cavo
Pase el (los) cable (s) a través de la bandeja para cables
Passe o cabo pela tampa do cabo
Przeprowadź kabel przez osłonę kabla
EN
NL
DE
FR
IT
ES
PT
PL
STEP 8
G
Adjust the torques
Stel het koppel in
Einstellen des Drehmoments
Réglagez les couples
Regolazione della coppia
Ajuste el tornillo
Ajustar os parafusos
Dostsosuj siłę docisku regulacji obrotu monitora
EN
NL
DE
FR
IT
ES
PT
PL
STEP 9
Adjust the mount to your desired position
Stel de steun in op de gewenste positie
Positionieren die Halterung in der gewünschten Position
Ajustez le support à la position souhaitée
Regolare il supporto nella posizione desiderata
Establecer el soporte en la posición deseada
Ajuste o suporte na posição desejada
Dostosuj pozycję uchwytu do twoich wymagań
EN
NL
DE
FR
IT
ES
PT
PL
STEP 10
+10°
-15°
+3° -3°
180°
180° 180°
F
