Metra Electronics 95-7362B Manuel utilisateur
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 1/29/2016 INST95-7362B
Installation instructions for part 95-7362B
CAUTION!
All accessories, switches, climate controls panels, and
especially air bag indicator lights must be connected before cycling
the ignition. Also, do not remove the factory radio with the key in the
on position, or while the vehicle is running.
• ISO DDIN radio provision
• Painted black to match factory finish
• A) Radio trim panel • B) Brackets
KIT FEATURES
KIT COMPONENTS
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • 70-7304 • HYBL-04
Antenna Adapter: • Not required
• Panel removal tool • Phillips screwdriver
TOOLS REQUIRED
Hyundai Elantra 2014-2016
95-7362B
AB

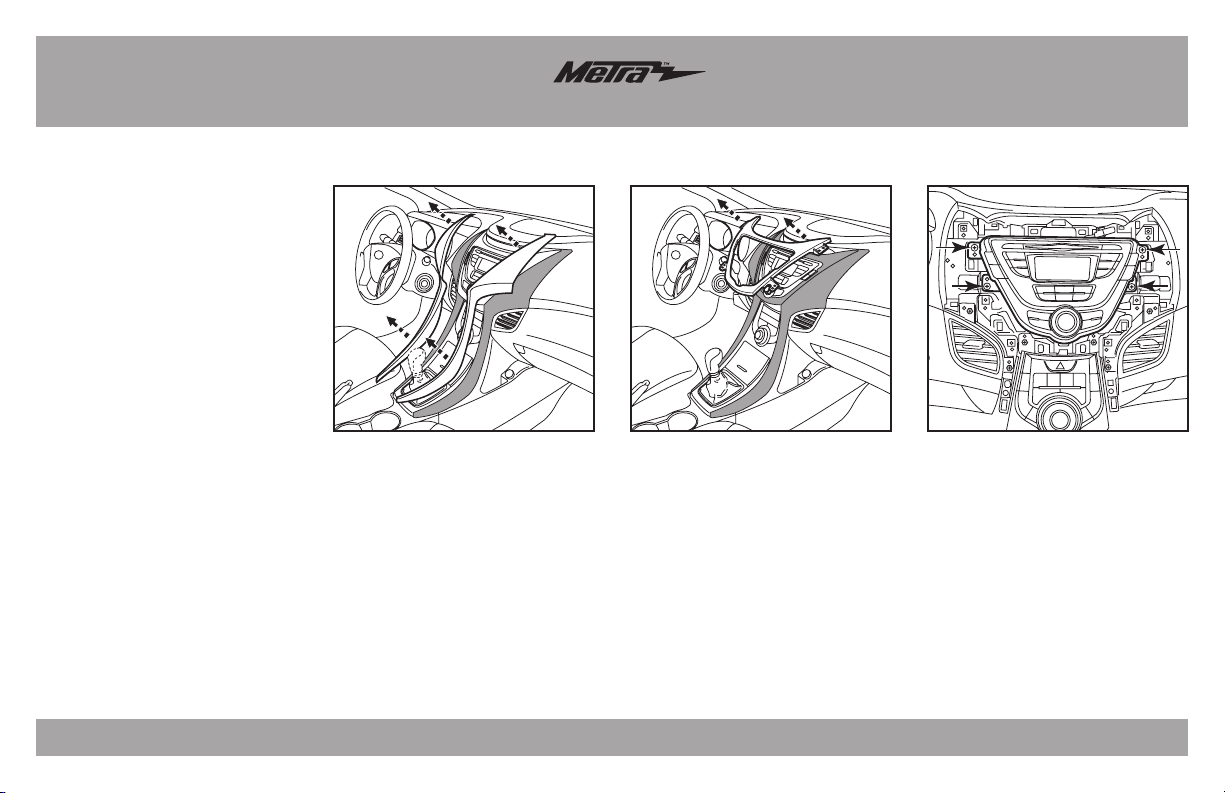

Dash Disassembly
–Hyundai Elantra 2014-2016 ................................. 2
Kit Assembly
–ISO DDIN radio provision ...................................... 3
95-7362B
2
1. Remove trim panels from each
side of center console. (Figure A)
2. Remove (4) Phillips screws from
radio trim panel. Gently pry radio
trim panel from dash. (Figure B)
3. Remove (4) Phillips screws
securing radio chassis to sub dash.
(Figure C)
Continue to kit assembly
Dash Disassembly
(Figure A) (Figure B) (Figure C)
95-7362B

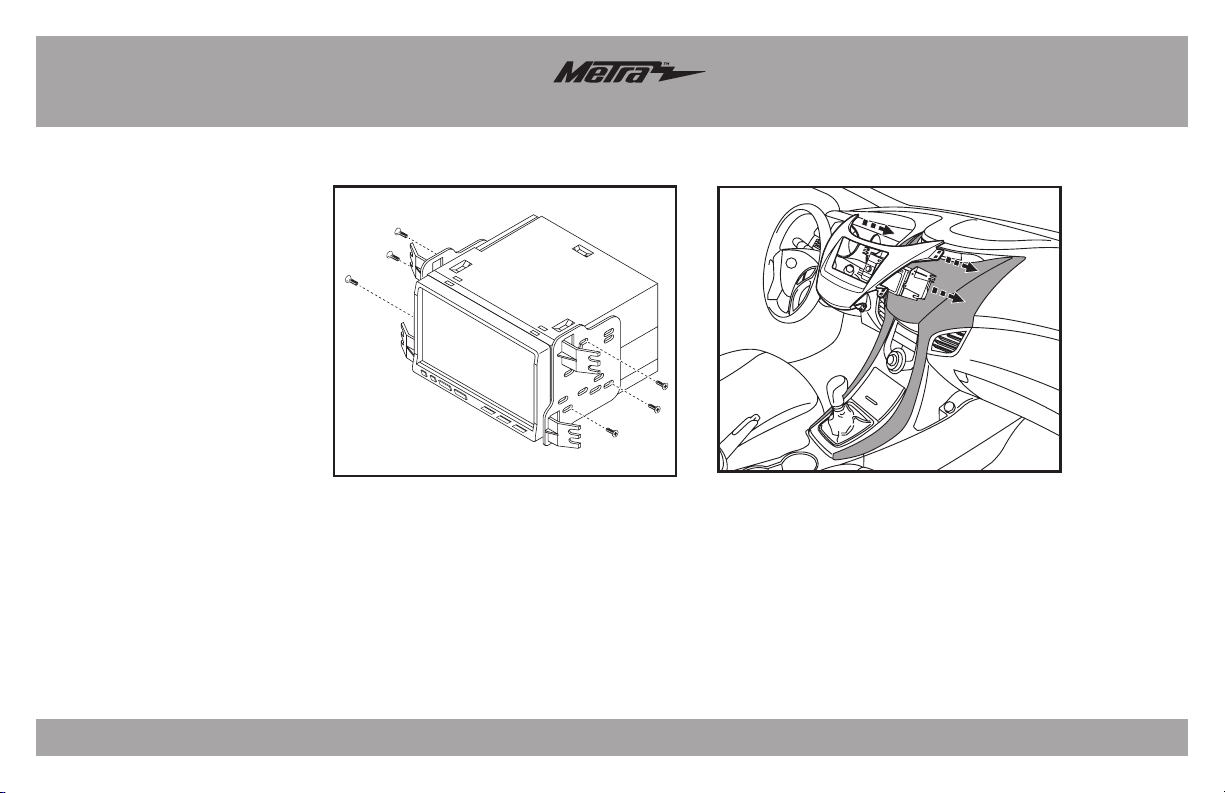

Kit Assembly
(Figure A) (Figure B)
ISO DDIN radio provision
1. Attach the brackets to the radio
with the screws included with
radio. (Figure A)
2. Locate the factory wiring harness
and antenna plug in the dash.
Metra recommends using the
proper mating adapters from Metra
and/or AXXESS.
3. Mount the assembly into the sub
dash. (Figure B)
.
4. Reassemble the dash in the
reverse order of disassembly using
the 99-7362B trim panel instead of
the factory panel. (Figure B)
3
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 1/29/2016 INST95-7362B
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
Installation instructions for part 95-7362B
IMPORTANT
If you are having difficulties with the
installation of this product, please call our
Tech Support line at 1-800-253-TECH.
Before doing so, look over the instructions a
second time, and make sure the installation
was performed exactly as the instructions
are stated. Please have the vehicle apart
and ready to perform troubleshooting steps
before calling.
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 1/29/2016 INST95-7362B
Instrucciones de instalación para la pieza 95-7362B
¡PRECAUCIÓN!
Todos los accesorios, interruptores, paneles de con-
troles de clima y especialmente las luces del indicador de las bolsas
de aire deben estar conectados antes ciclar la ignición. Además, no
quite el radio de fábrica con la llave en la posición o de encendido ni
con el vehículo funcionando.
• Provisión de radio ISO DDIN
•
Pintada en negro para igualar el acabado de fábrica
• A) Panel de moldura para radio • B) Soportes
CARACTERÍSTICAS DEL KIT
COMPONENTES DEL KIT
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cables: • 70-7304 • HYBL-04
Adaptador de antena: • No se requiere
• Herramienta para quitar paneles • Destornillador Phillips
HERRAMIENTAS REQUERIDAS
Hyundai Elantra 2014-2016
95-7362B
AB
Desmontaje del tablero
–Hyundai Elantra 2014-2016 ................................. 2
Ensamble del kit
–Provisión de radio ISO DDIN .................................. 3
95-7362B
2
1. Quite los paneles de la moldura
desde cada lado de la consola
central. (Figura A)
2. Quite los (4) tornillos Phillips del
panel de la moldura del radio.
Quite con cuidado el panel de
la moldura del radio del tablero.
(Figura B)
3. Quite los (4) tornillos Phillips que
sostienen el chasís del radio al sub
tablero. (Figura C)
Continúe con el ensamble del kit
Desmontaje del tablero
(Figura A) (Figura B) (Figura C)
95-7362B
Ensamble del kit
(Figura A) (Figura B)
Provisión de radio ISO DDIN
1. Coloque los soportes en el radio con los
tornillos incluidos con el radio. (Figura A)
2. Ubique el arnés de cableado de
fábrica y el conector de la antena
en el tablero. Metra recomienda el
uso de adaptadores adecuados de
acoplamiento de Metra y/o de AXXESS.
3. Monte el ensamble en el sub tablero.
(Figura B)
.
4. Vuelva a armar el tablero en orden
inverso al desensamble, usando el panel
de moldura decorativa 99-7362B en
lugar del panel de fábrica. (Figura B)
3
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2016 METRA ELECTRONICS CORPORATION
REV. 1/29/2016 INST95-7362B
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Instrucciones de instalación para la pieza 95-7362B
IMPORTANTE
Si tiene dificultades con la instalación
de este producto, llame a nuestra línea
de soporte técnico al 1-800-253-TECH.
Antes de hacerlo, revise las instrucciones
por segunda vez y asegúrese de que la
instalación se haya realizado exactamente
como se indica en las instrucciones. Por
favor tenga el vehículo desarmado y listo
para ejecutar los pasos de resolución de
problemas antes de llamar.
