Metra Electronics 95-7309 Manuel utilisateur

REV. 10/9/2015 INST95-7309

Installation instructions for part 95-7309

CAUTION!

Metra recommends disconnecting the negative bat

tery terminal before beginning any installation, unless the vehicle

manufacturer recommends against so. Please check with your local

Dealership for more information. All accessories, switches, climate

controls panels, and especially air bag indicator lights must be con

nected before reconnecting the battery or cycling the ignition. Also,

do not remove the factory radio with the key in the on position, or the

vehicle running. It would be best to remove the key from the ignition

and then wait a few seconds before removing the factory radio.

• ISO DDIN radio provision

• A) Radio housing • B) Radio brackets • C) Spacers, thick and thin • D) (4) #10 x 3/4” Phillips screws

KIT FEATURES

KIT COMPONENTS

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness: • 70-7300 • 70-7301 • 70-2003 (Santa Fe with a Monsoon amp)

Antenna Adapter: • 40-GM 10 (Santa Fe with a Monsoon amp)

• Panel removal tool • Phillips screwdriver

TOOLS REQUIRED

Hyundai 1995-2006

95-7309 Dash Disassembly

– Hyundai Elantra (with double DIN radio)

1996-2000.......................................................... 2

– Hyundai Santa Fe 2001-2006............................... 2

– Hyundai Sonata 1995-2001 ................................. 3

– Hyundai Tiburon (with double DIN radio)

1997-2001.......................................................... 3

Kit Assembly

–ISO DDIN radio provision ...................................... 4

–Legend................................................................. 4

Table of Contents

B CA D

thick thin

95-7309

Elantra (with double DIN radio)

1996-2000

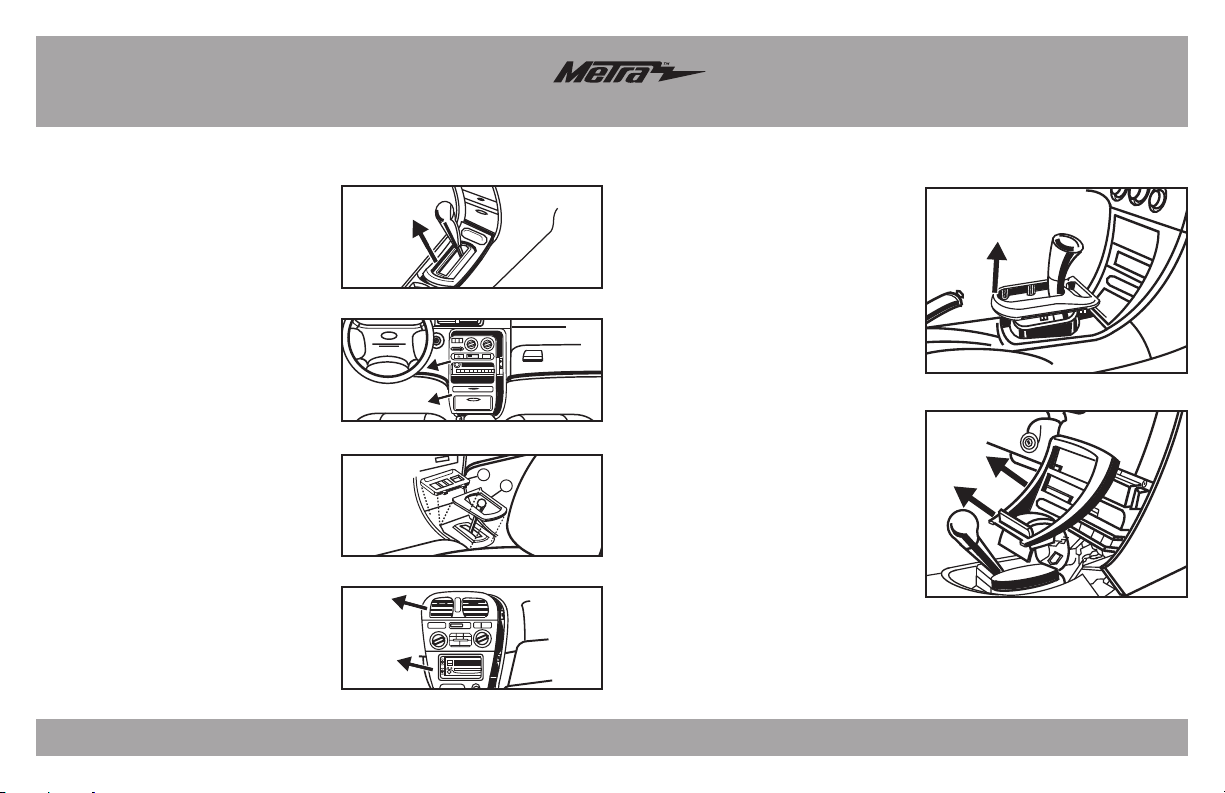

1. Unclip and remove the dimmer

switch panel, and then remove (1)

Phillips screw exposed behind the

panel. (Figure A)

2. Unclip and remove the shifter trim

panel. (Figure B)

3. Remove (1) Phillips screw at the

bottom of the radio trim panel.

(Figure C)

4. Unclip and remove the temperature

control cable under the drivers side

of the dash from the white plastic

bracket.

Remove (4) Phillips screws securing

the radio, and then remove the radio

Continue to kit assembly

Dash Disassembly

(Figure A)

(Figure B)

(Figure C) (Figure A)

(Figure B)

(Figure C)

(Figure D)

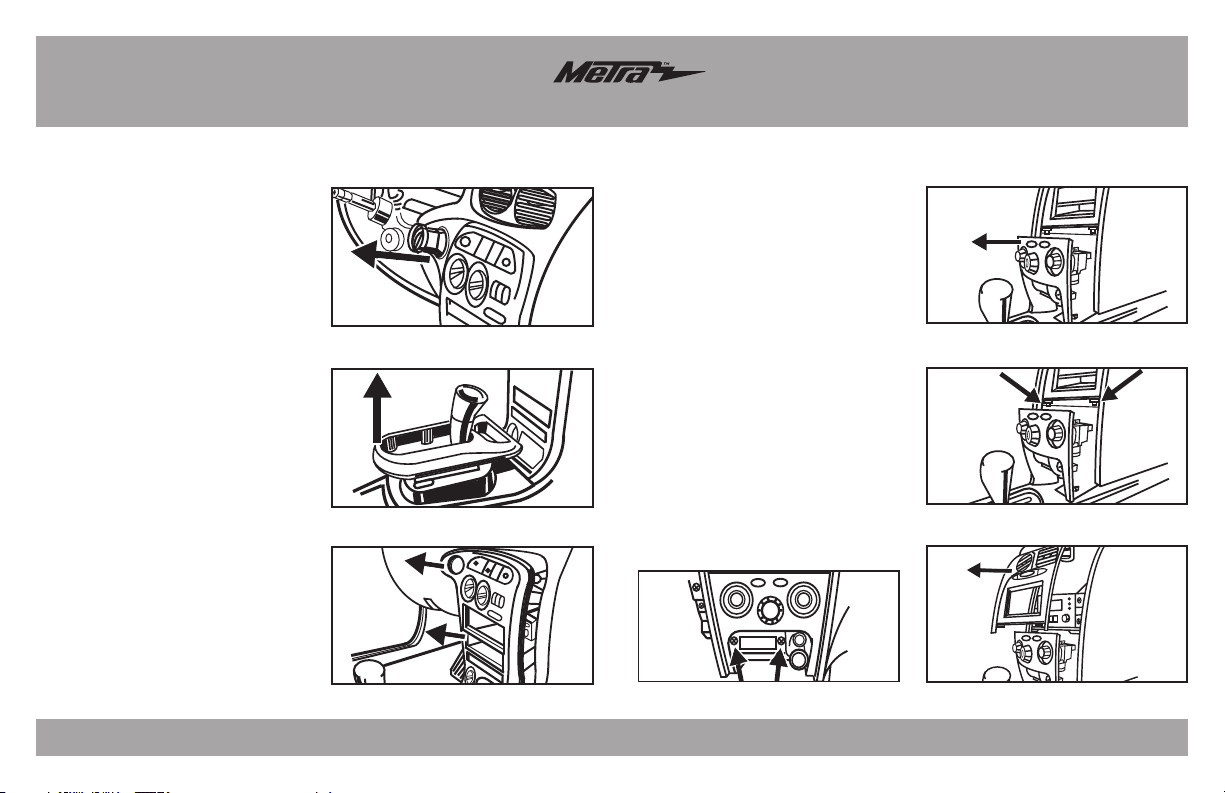

Santa Fe 2001-2006

1. Remove the ashtray, and then

remove (2) Phillips screws now

exposed in the cavity. (Figure A)

2. Unclip and remove the climate

control panel. (Figure B)

Remove (2) Phillips screws facing

up at bottom of radio trim panel.

(Figure C)

4. Unclip and remove the radio trim

panel. (Figure D)

5. Remove (4) Phillips screws

securing the radio, and then

remove the radio.

Continue to kit assembly

95-7309

Tiburon (with double DIN radio)

1997-2001

1. Unclip and remove the panel

surrounding the shift lever. (Figure A)

2. Unclip and remove the radio trim

panel. (Figure B)

3. Remove (2) Phillips screws

securing the radio, and then

remove the radio.

Continue to kit assembly

(Figure B)

(Figure A)

Dash Disassembly

(Figure A)

(Figure B)

(Figure A)

(Figure B)

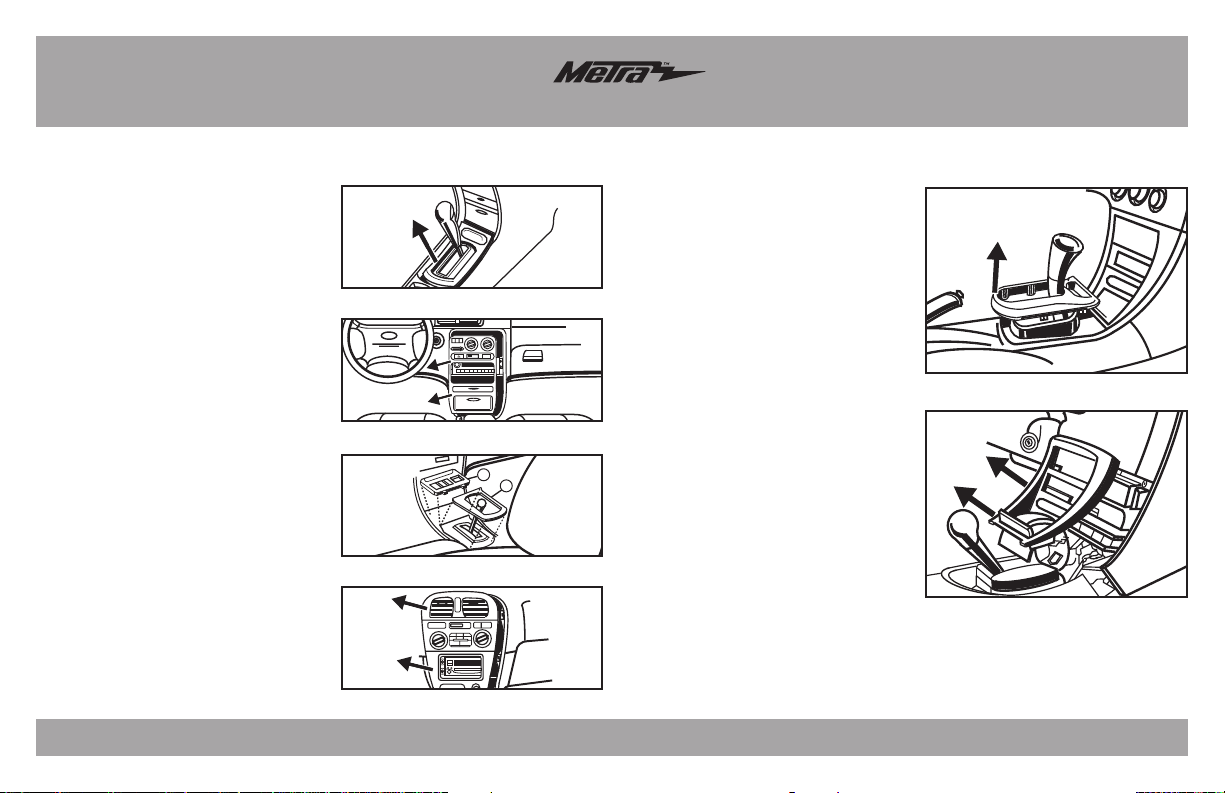

Sonata 1995-1998

1. Unclip and remove the trim panel

around the shifter. (Figure A)

2. Remove (1) Phillips screw at the

bottom of the radio trim panel.

Unclip and remove the radio trim

panel. (Figure B)

4. Remove (4) Phillips screws securing

the radio, and then remove the radio.

Continue to kit assembly

Sonata 1999-2001

1. Unclip and remove the trim panel

in front of the shift lever, and then

remove (2) Phillips screws exposed

underneath. (Figure A)

2. Unclip and remove the shift lever trim

panel. (Figure A)

Remove (2) Phillips screws at the

bottom of radio trim panel.

4. Unclip and remove the radio trim

panel. (Figure B)

5. Remove (4) Phillips screws securing

the radio, and then remove the radio.

Continue to kit assembly

REV. 10/9/2015 INST95-7309

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by

enrolling in the most recognized and respected

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

800-354-6782 for more information and take steps

toward a better tomorrow.

Metra recommends MECP

certified technicians

Installation instructions for part 95-7309

IMPORTANT

If you are having difficulties with the

installation of this product, please call our

Tech Support line at 1-800-253-TECH.

Before doing so, look over the instructions a

second time, and make sure the installation

was performed exactly as the instructions

are stated. Please have the vehicle apart

and ready to perform troubleshooting steps

before calling.

Kit Assembly

ISO DDIN radio provision

1. Attach the appropriate spacer (see Legend) between

the radio housing and the radio brackets, aligning the

holes in the radio housing to the clips on the radio

brackets. (Figure A)

Slide the radio in the completed assembly, and then secure

using the screws supplied with the radio. (Figure B)

Locate the factory wiring harness and antenna connector

in the dash. Metra recommends using the proper mating

adapter from Metra or AXXESS. Re-connect the negative

battery terminal and test the radio for proper operation

4. Reassemble the dash in reverse order of disassembly.

(Figure A)

(Figure B)

Legend

• For the Hyundai Sonata 1995-2001, Hyundai Tiburon

(with double DIN radio) 1997-2002, and the Hyundai

Santa Fe 2001-2006 vehicles, use the provided thick

spacers.

• For the Elantra (with double DIN radio) 1996-2000

vehicles, use the provided thin spacers.

•

The spacers will need to be removed from the shipping bar.

REV. 10/9/2015 INST95-7309
