MD SPORTS SOC054_118M Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

SOC054_118M

SAM’S MX

www.medalsports.com

LEA ESTAS INSTRUCCIONES ANTES DE

UTILIZAR EL PRODUCTO

MESA DE FUTBOLITO

MODELO: SOC054_118M

CONTENIDO: 1 MESA DE FUTBOL DESARMADA CON

ACCESORIOS

EDAD RECOMENDADA: 12 AÑOS EN ADELANTE

HECHO EN CHINA

IMPORTADO POR: COMERCIALIZADORA MÉXICO

AMERICANA, S. DE R.L. DE C.V. AV. NEXTENGO NO. 78,

COL. SANTA CRUZ ACAYUCAN, AZCAPOTZALCO, CIUDAD

DE MÉXICO, MÉXICO, C.P. 02770.

TEL. 58991200 EXT. 31616

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No use ni guarde el

producto en el exterior.

Únicamente para uso en

interiores. Mantenga el

producto libre de

condiciones húmedas o

mojadas.

Keep away from pets in

assembly area

Mantenga a los animales

domésticos alejados

No Children in Assembly

Area

Los niños no deben estar

en el área de ensamblaje

At least 2 adults needed

Se necesitan al menos 2

adultos

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Este producto está destinado únicamente para el

uso INTERIOR.

NO se siente, suba o apoye sobre el producto.

NO arrastre el producto cuando lo mueva para evitar

el daño a las patas.

Solo use la cera espray de muebles para limpiar las

superﬁcies exteriores del producto.

Este producto no es un juguete de niños; la

supervisión de adultos es necesaria cuando los niños

hagan uso de este juego.

English Español

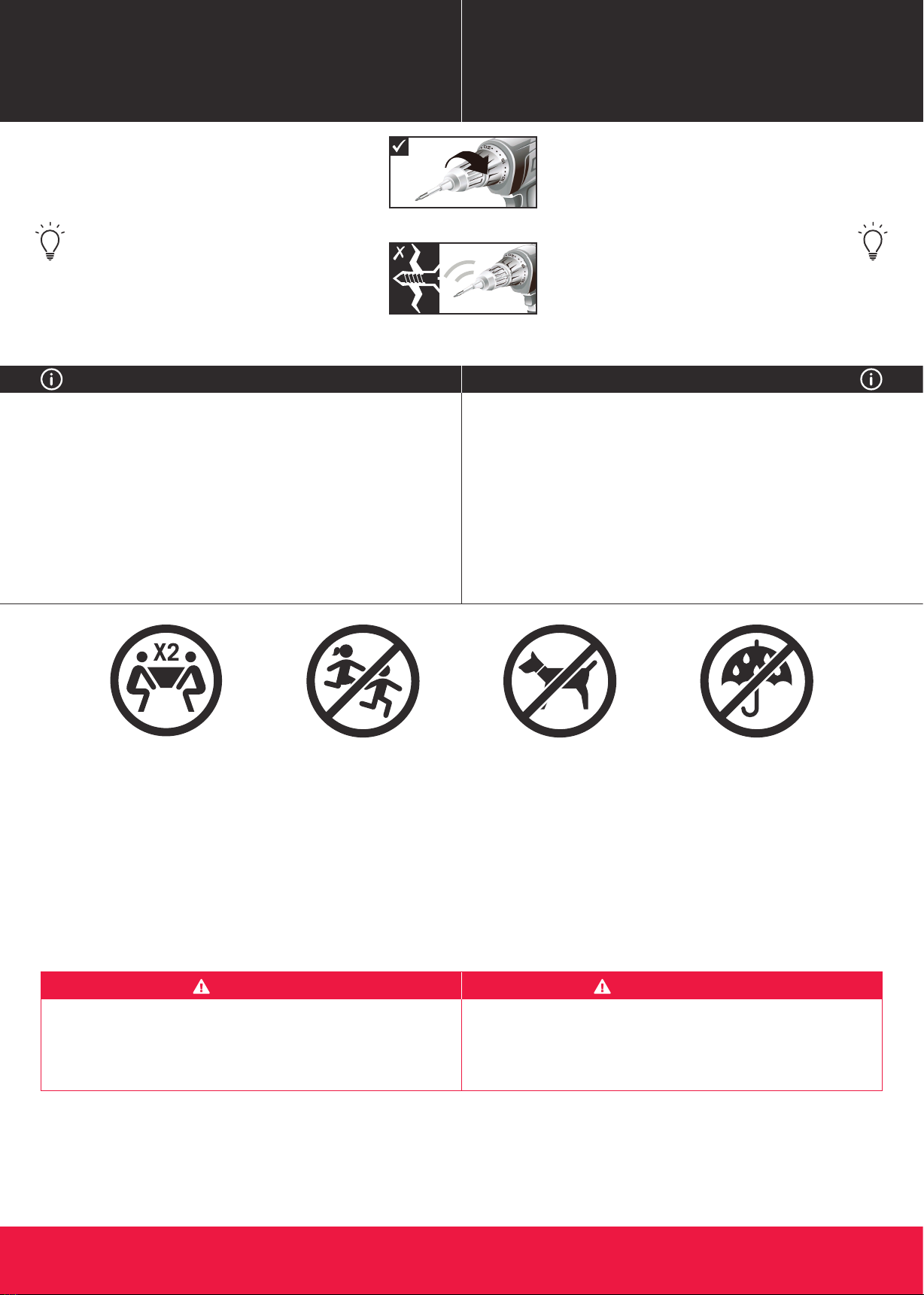

HERRAMIENTAS NECESARIASTOOLS REQUIRED

- Not Included

- Included

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts or /

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y / o pequeñas bolas. No apto para menores de

3 años.

RECOMMENDED RECOMENDADO

Power Tools: Set to Low Torque

Herramientas eléctricas: Bajo par

High Torque: Over Tightened

Alto par: más estrictas

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de

Cabeza Plana

Llave Allen

- No incluido

- Incluido

SOC054_118M www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

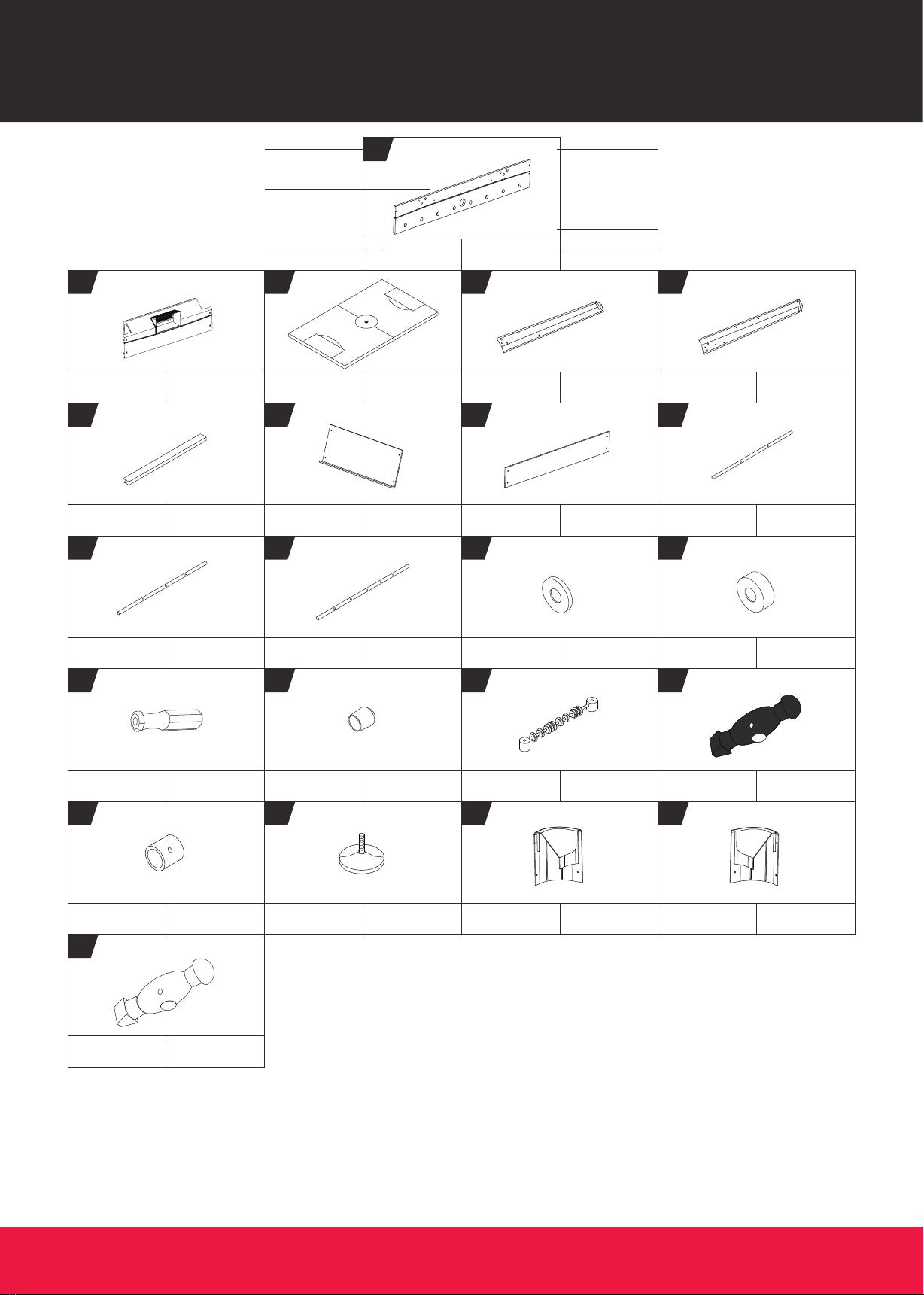

PART NUMBER

NÚMERO DE PIEZA FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

PART NAME

PART

PIEZA

Player - Black Jugador - Negro

x11

FOR FIG. 8

Stop Ring Anillo de Parada

FOR FIG. 8

Leg Leveler Nivelador

de Pierna

FOR FIG. 4

Left Apron

Corner

Córner de

Delantal Izquierda

FOR FIG. 6

Right Apron

Corner

Córner de

Delantal Derecha

FOR FIG. 6

SOC054_118M www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Handle

Manija

FOR FIG. 9

Rod End Cap Gorra de

Barra Final

FOR FIG. 9

Scorer Marcador

FOR FIG. 7

2-Hole Rod Barra de 2

Agujeros

FOR FIG. 8

3-Hole Rod Barra de 3

Agujeros

FOR FIG. 8

5-Hole Rod Barra de 5

Agujeros

FOR FIG . 8

Rod Washer Arandela

de Barra

x16

FOR FIG . 8

Right Leg Pierna Dcha

FOR FIG. 3

Foam Bumper

Bómper de

Espuma

x16

FOR FIG. 8

Support Brace Abrazadera de

Soporte

FOR FIG. 2

End Leg Panel Panel de

Pierna Final

FOR FIG. 5

Side Leg Panel Panel de

Pierna Lateral

FOR FIG. 4

Player - White Jugador - Blanco

x11

FOR FIG. 8

End Apron Delantal Final

FOR FIG. 1, 2

Playﬁeld Campo de Juego

FOR FIG. 1

Left Leg Pierna Izda

FOR FIG. 3

Side Apron Delantal Lateral

FOR FIG. 1

PART NAME

Plastic Rod

Bushing

Cojinete de Barra

Plástica

x16

FOR FIG. 1

Plastic Ball

Entry Rim

Llanta de

Entrada de

Pelota Plástica

FOR FIG. 1

Goal Box Caja de Gol

FOR FIG. 1, 2

T - Nut T - Tuerca

x16

FOR FIG. 3

Ball Return

Cover

Cubierta de

Retorno de Bola

FOR FIG. 1, 2

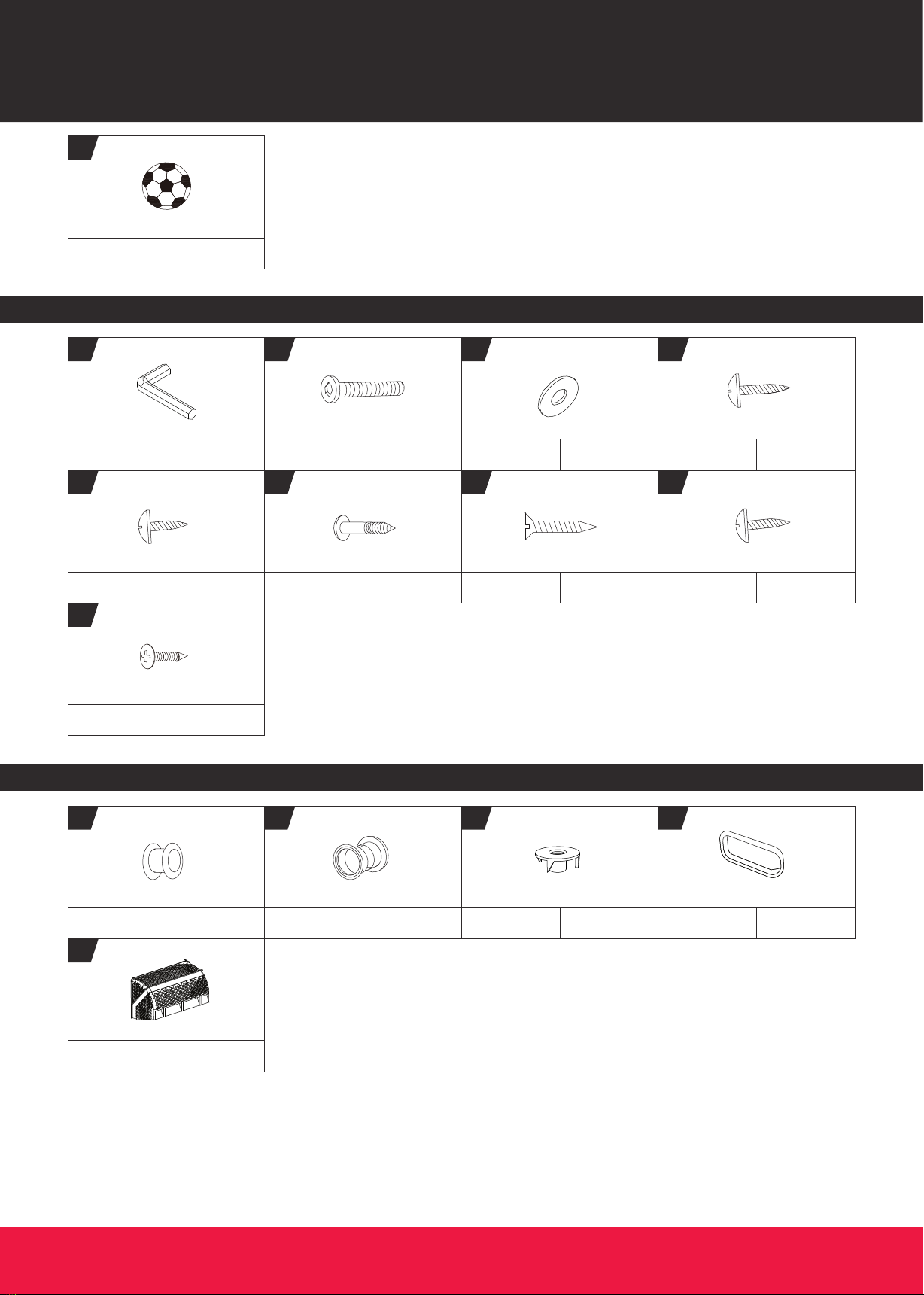

HARDWAREHARDWARE

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

SOC054_118M www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

ACCESORIOSACCESSORIES

Allen Key Llave Allen

M6x28mm Bolt Tornillo de Pierna

M6x28mm

x12

FOR FIG. 3

M6 Washer Arandela M6

x12

FOR FIG. 3

4x12mm Screw Tornillo 4x12mm

x16

FOR FIG. 6

4x35mm Flat

Head Screw

Tornillo de

Cabeza

Plana 4x35mm

x12

FOR FIG. 1, 2, 7

4x15mm Screw Tornillo

4x15mm

x16

FOR FIG. 4, 5

3x23mm

Screw

Tornillo 3x23mm

x22

FOR FIG. 8

4x35mm Round

Head Screw

Tornillo de

Cabeza Redonda

4x35mm

FOR FIG. 2

3x8mm Screw Tornillo 3x8mm

FOR FIG. 8

Soccer Ball Pelota de Fútbol

ANTES DE MONTARBEFORE ASSEMBLY

¡AVISO IMPORTANTE!

NO DEVUELVA ESTE PRODUCTO A SU LOCAL DE VENTA.

IMPORTANT NOTICE!

Do Not Return This Product To The Store.

SOC054_118M www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

Please Keep Your Instructions! Your Model number is

necessary should you need to contact us. Please read

through this instruction manual book to familiarize

yourself with all parts and assembly steps.Kindly refer

to the parts list below and be sure that all parts have

been included.

¡Por favor guarde las instrucciones! Es necesario el

número de modelo para contac tarse con nosotros.

Por favor léa las instrucciones para poder familiarze

con las piezas y los pasos para armar. Corrobore que

todas las piezas que aparecen en el “Lista de Partes”

se encuentren en el paquete.

Find a clean, level place to begin the assembly of your

Product.

Verify that you have all listed parts as shown on the

part list pages.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas.

English Español

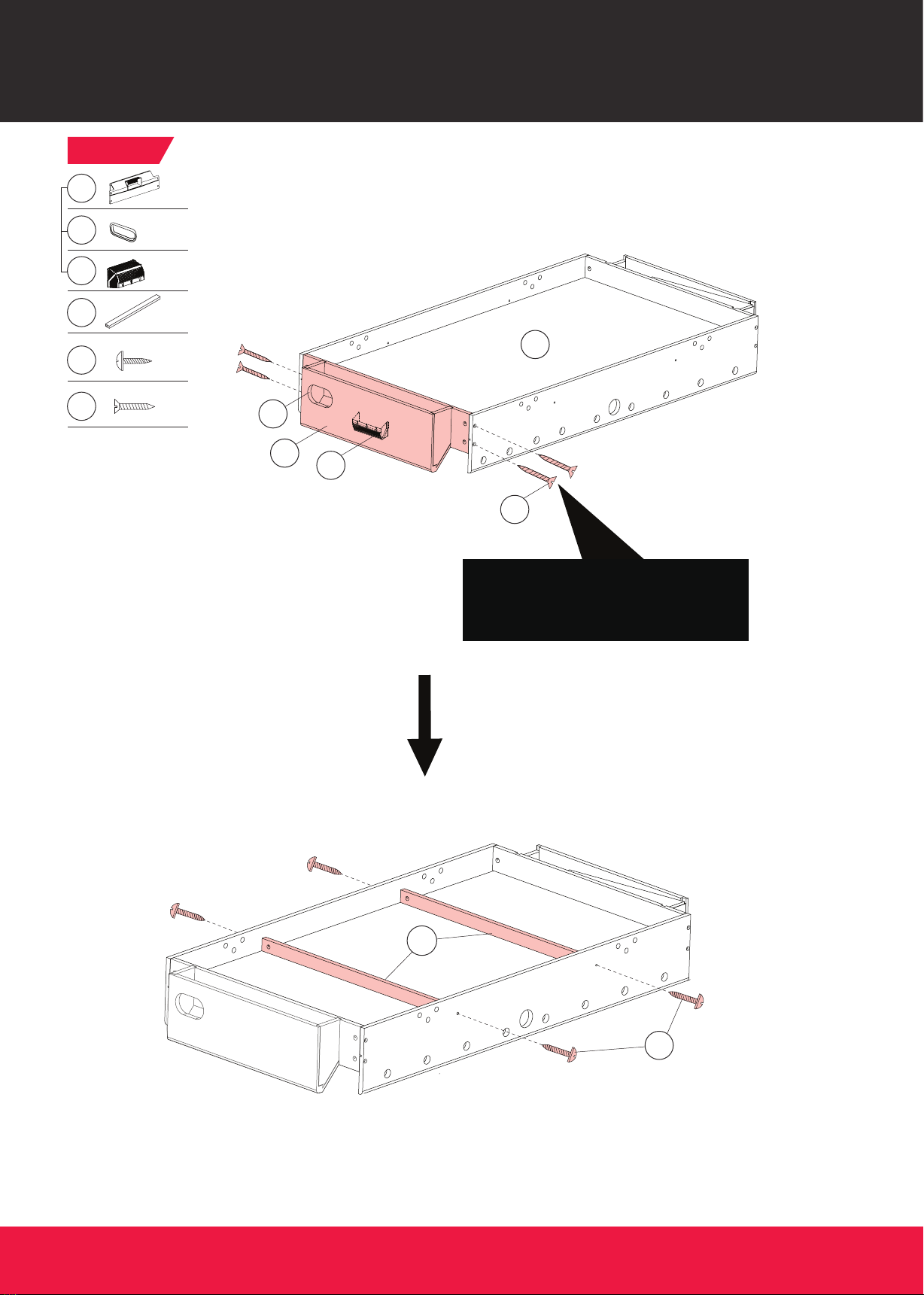

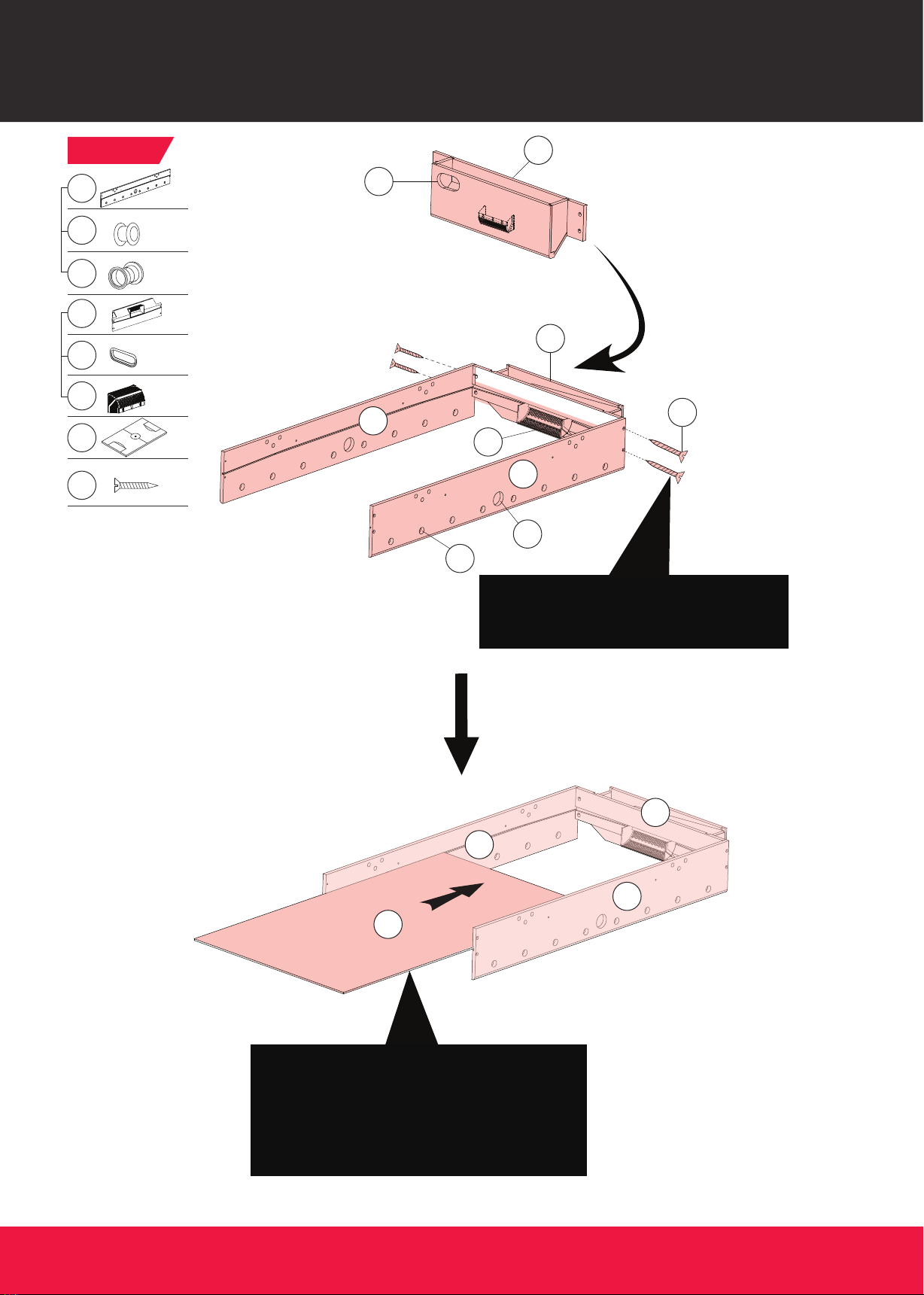

FIG. 1

SOC054_118M www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

Pre-installed

x16

Note: Do not tighten the screws at this step.

/ Nota: No apretes los Tornillos en este paso.

Note: Slide the Playﬁeld (#3), with the graphics

facing down, into the grooves of the Side

Aprons (#1).

/ Nota: Deslice el Campo de Juego (#3), con el

gráﬁco hacia abajo, dentro de los guantes de

Delantales Lateral (#1).

MONTAJEASSEMBLY

SOC054_118M www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

Pre-installed

FIG. 2

Note: After this step, tighten Screw (#A7).

/ Nota: Luego de este paso, apretar el

tornillo (#A7).

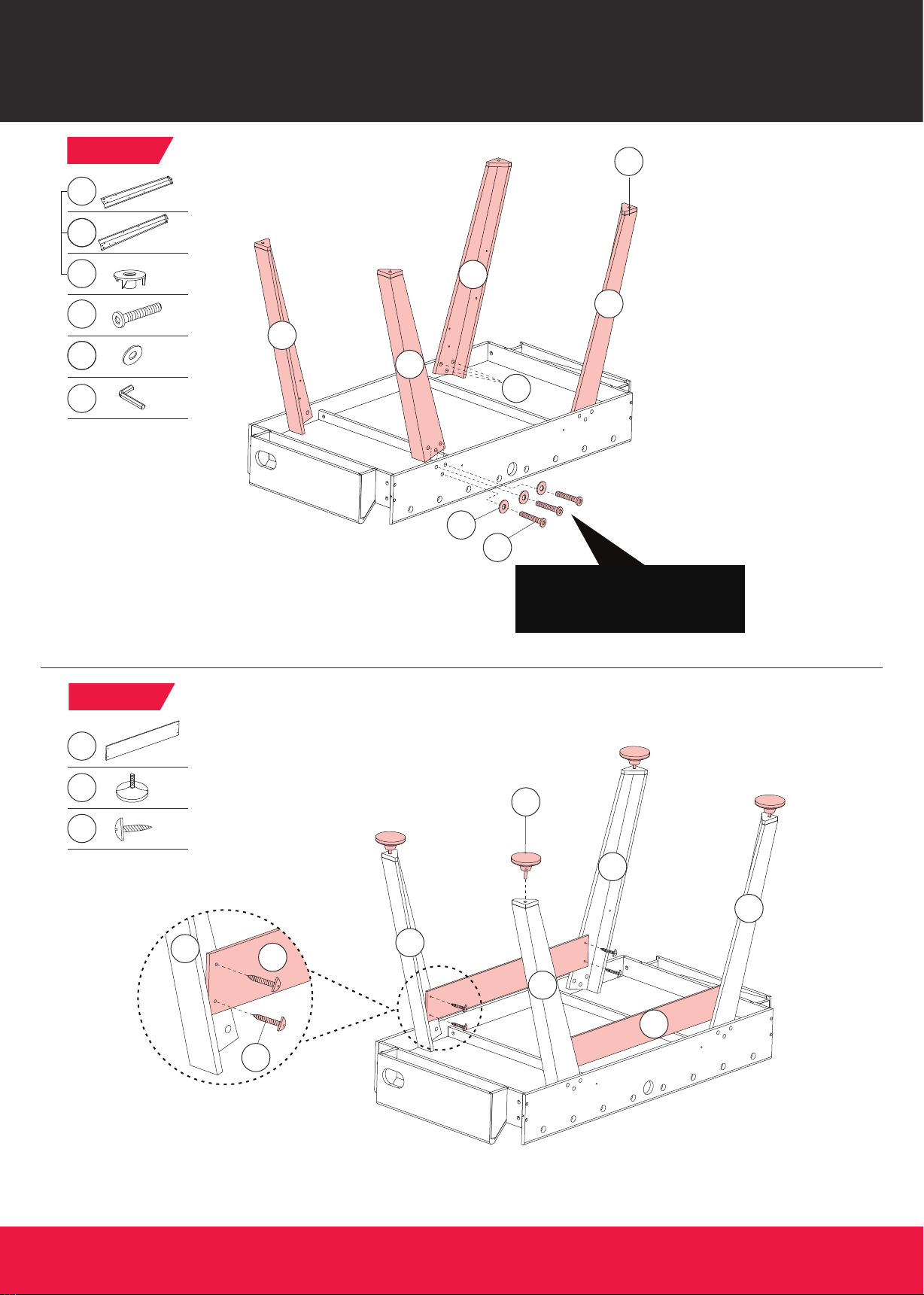

FIG. 3

SOC054_118M www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

x12

Pre-installed

x16

FIG. 4

Note: DO NOT over tighten bolts.

/ Nota: QUE NO aprietes cerrojos.

SOC054_118M www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

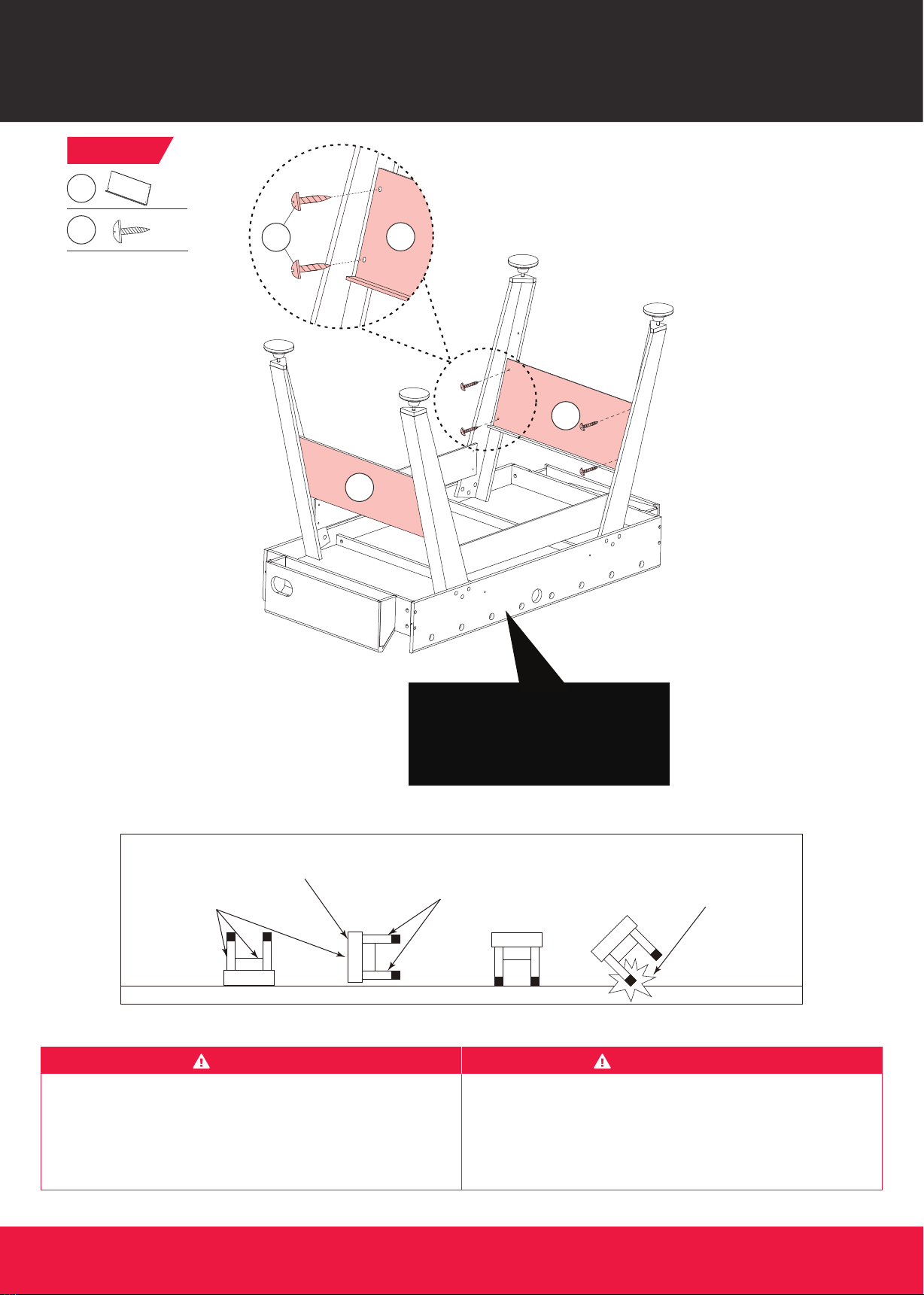

FIG. 5

Lift the table off the ground.

Turn the table over.

Place all four feet on the ground at the same time.

Two strong adults are recommended to turn over the

table as shown.

Se recomienda la participación de dos adultos para

invertir la mesa como se muestra.

Levante la mesa desde el piso.

Voltee la mesa.

Coloque las cuatro patas en el suelo al mismo

tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA MESA

POR LAS PATAS

HOLD BY THE

TABLETOP

/ SOSTENER DE

LA SUPERFICIE

DE LA MESA

CABINET

/ GABINETE

Note: Go back and make sure that

all connections are tight.

/ Nota: Vuelva y asegúrese que todas

las conexiones están apretadas.

SOC054_118M www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

MONTAJEASSEMBLY

English Español

x16

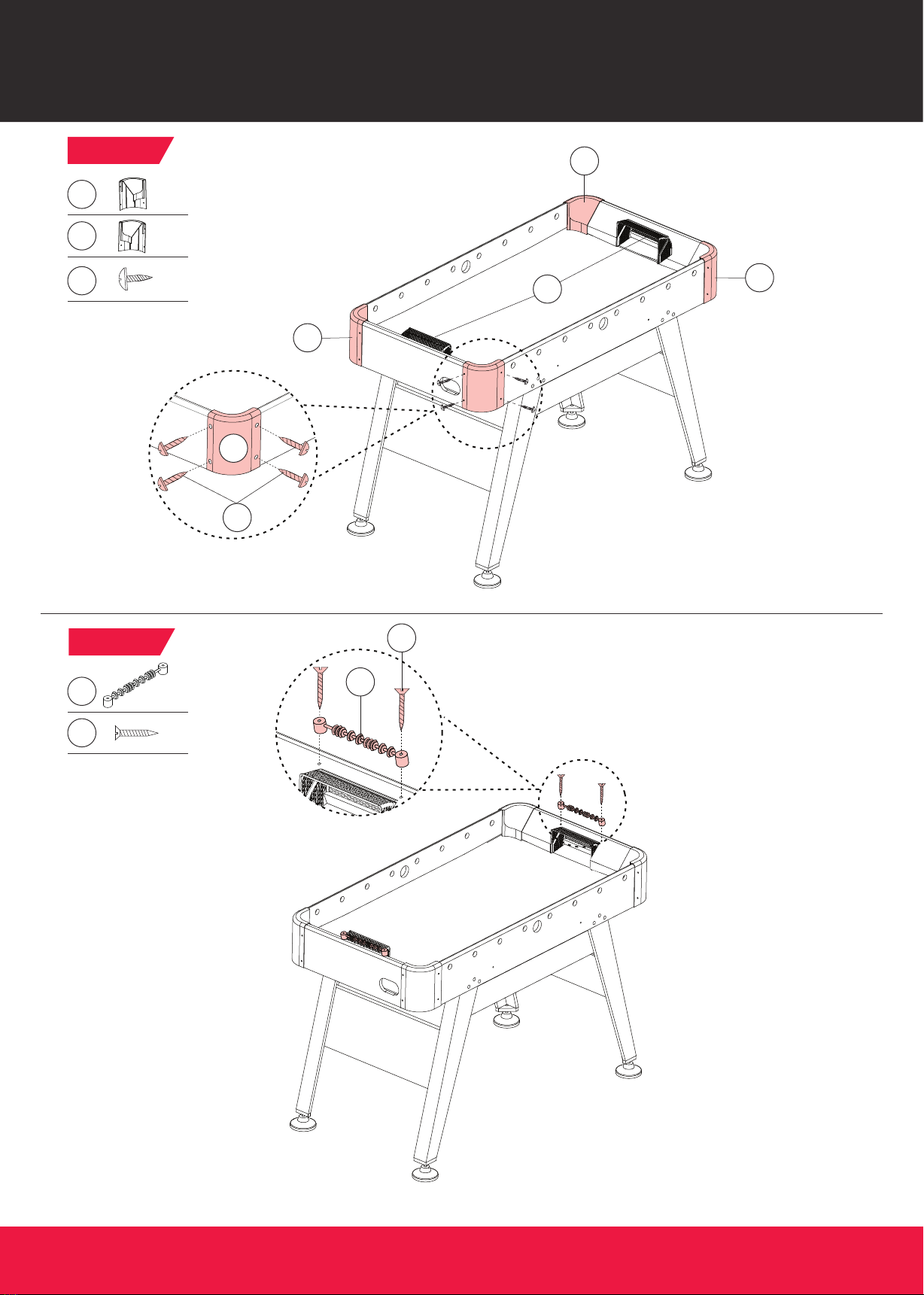

FIG. 6

FIG. 7
