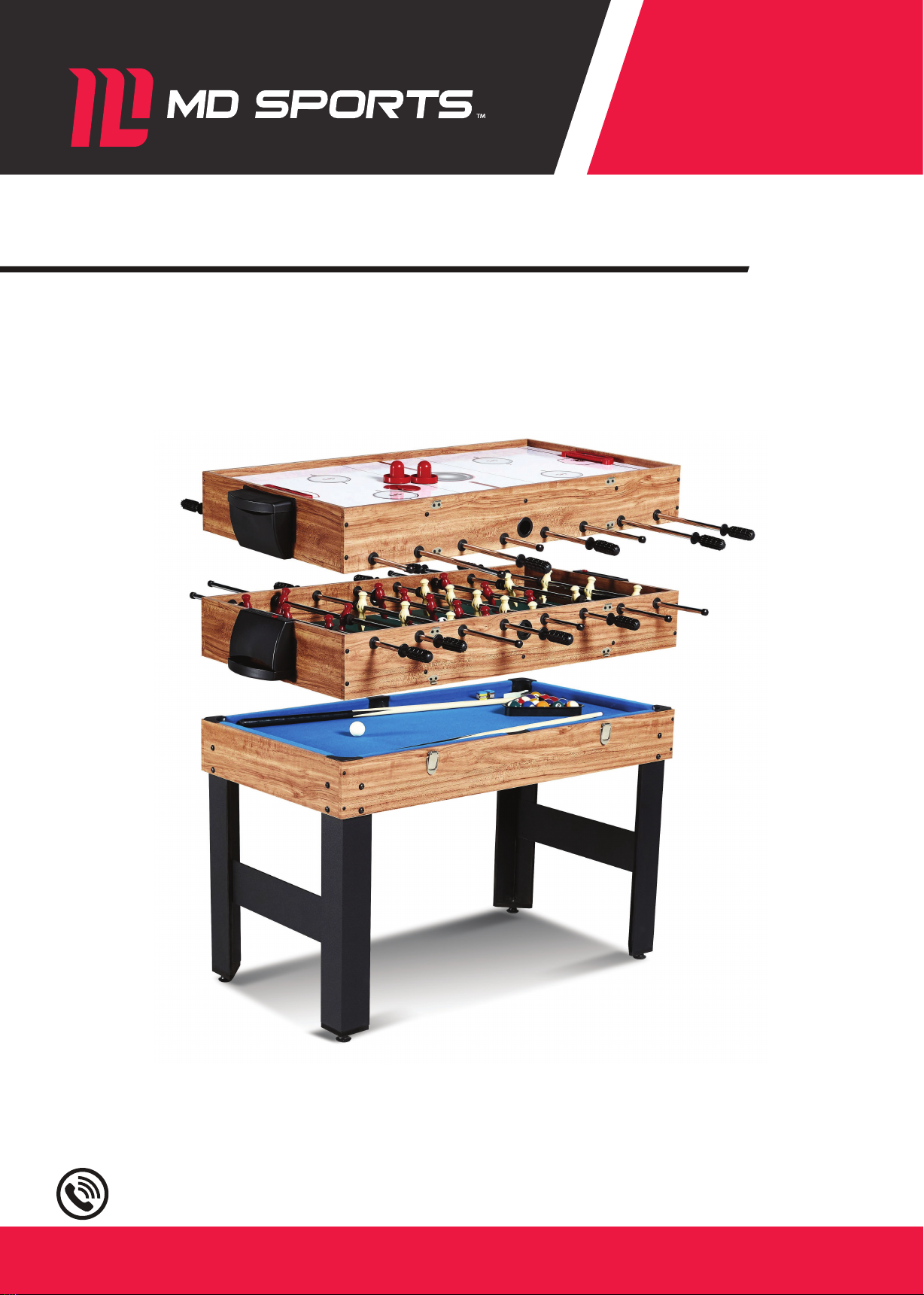

MD SPORTS CBF048 178M Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

CBF048_178M

WM.COM

www.medalsports.com877-472-4296

Please mention model # CBF048_178M_V2

English Español

This product is covered by a limited warranty that is

effective for 90 days from the date of purchase. If, during

the limited warranty period, a part is found to be

defective or breaks, we will offer replacement parts at

no cost to you, the customer. The only exceptions to the

warranty include mainframes, table tops, playing

surfaces, batteries or tools.

The above warranty will not apply in cases of damages

due to improper usage, alteration, misuse, abuse,

accidental damage or neglect.

This Limited Warranty gives you speciﬁc legal rights and

you may also have other rights vary from one State

(province) to another.

A PURCHASE RECEIPT (or other proof of purchase) will

be required before any warranty service is initiated. For

all requests for warranty service, please feel free to

contact our Consumer Service Department.

Please be aware of your product’s Limited Warranty for

the return/refund policy from the store, We, at Medal

Sports, cannot handle the product which is out of

product’s limited warranty since we only provide

available parts. Thank you!

PLEASE CONTACT US BEFORE RETURNING THE

PRODUCT TO THE STORE!

Este producto está cubierto por una garantía efectiva

de 90 días a partir de la fecha de su compra. Durante el

periódo límite de la garantía, si una parte defectuosa o

quebrada es encontrada, nosotros ofreceremos una

reparación o un reemplazo de la partes sin ningún costo

para ud, nuestro cliente. Las únicas excepciones de la

garantía incluyen unidad principals, tableros de mesa,

superﬁcies, pilas o herramientas.

La susodicha garantía no se aplicará en los casos de

daños y perjuicios debido al uso impropio, la alteración,

el mal uso, el abuso, el daño accidental o la negligencia.

Esta garantía limitada le da a usted derechos legales

especíﬁcos, usted también puede tener otros derechos

que varían de un estado (provincia) a otro.

EL RECIBO DE LA COMPRA (U otra prueba de compra)

sería requerida antes que cualquier servicio de garantía

fuera iniciada. Para todo pedido por servicio de

garantía, por favor siéntase libre de ponerse en contacto

con nuestro Departamento de Servicio de Consumidor.

Por favor tenga atención sobre el Límite de Garantía de

su producto de la política de vuelta/reembolsa desde la

tienda, Nosotros, Medal Sports, no podemos manejar el

producto que está fuera del límite de garantía ya que

proporcionamos solamente partes disponibles. ¡Gracias!

¡POR FAVOR PÓNGASE EN CONTACTO CON

NOSOTROS ANTES DE DEVOLVER EL PRODUCTO A LA

TIENDA!

GARANTÍA LIMITA DE 90 DIASLIMITED 90 DAYS WARRANTY

MD SPORTS

877-472-4296

CBF048_178M 1 (Continúe en la siguiente página.)(Continued on the next page.) www.medalsports.com

www.medalsports.com

DO NOT RETURN TO STORE NO DEVOLVERLO A LA TIENDA

WE ARE READY

TO HELP ESTAMOS LISTOS

PARA AYUDAR

Customer Service

Toll Free

Servicio al Cliente

Llamados gratuitos

Please Contact Por favor Contacto

Mon.-Fri.,

9:00 a.m. to 5:00 p.m. EST

Lunes a Viernes,

9:00 a.m. a 5:00 p.m. ET

For additional resources and

Frequently Asked Questions,

please visit us at

Por mayor información y

preguntas frecuentes, favor

visitarnos en

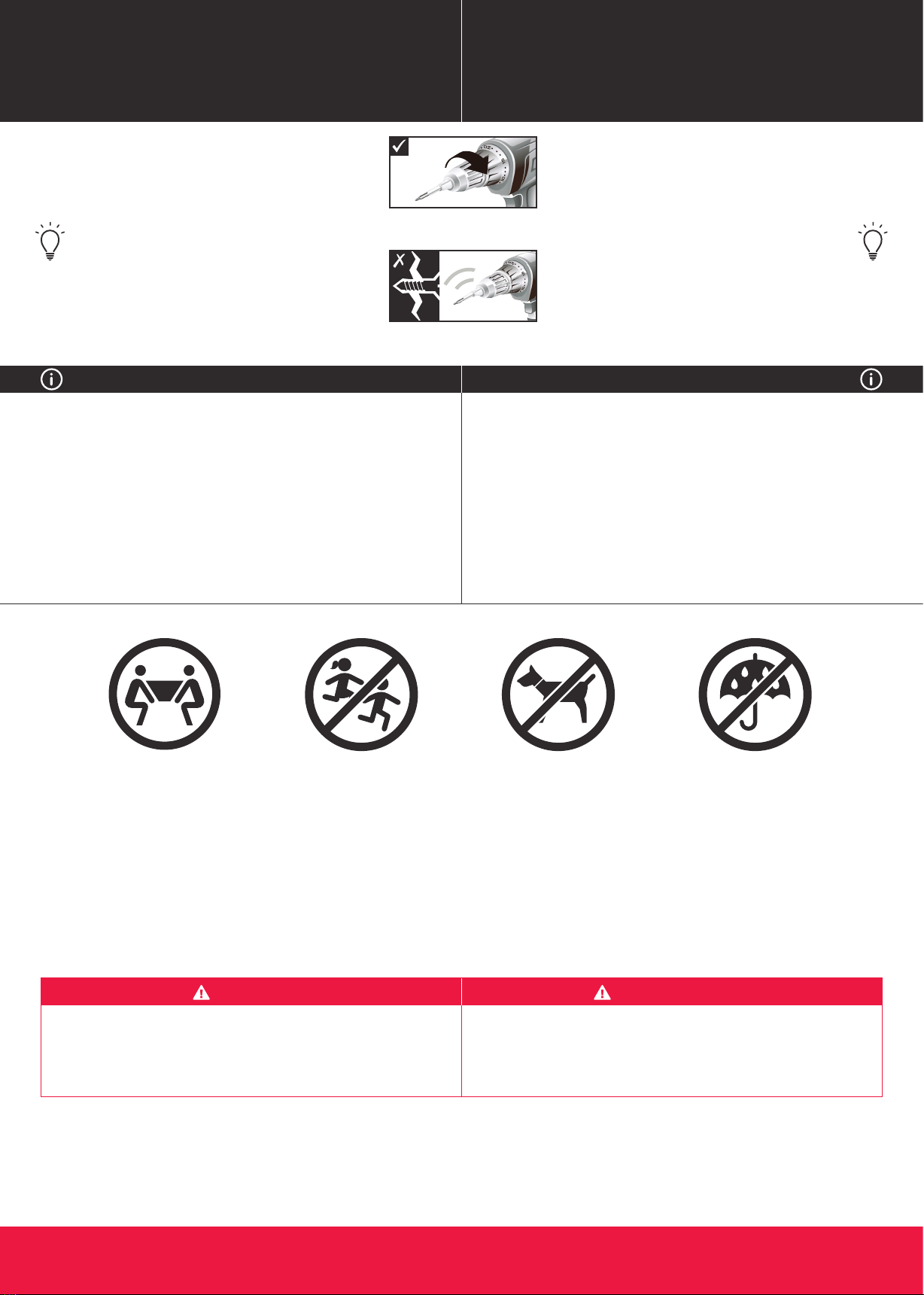

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer bajo par de torsión

High Torque Over Tightened

/ Alto par más estrictas

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no sientes, subas o inclínes el producto.

Por favor no arrastres el producto cuando está

moviendo para evitar el daño sobre las piernas.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts.

Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas. No es apto para niños menores de 3 años de

edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Allen

- No incluido

- Incluido

CBF048_178M www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domesticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

humedos o mojados

Billiard

Mainframe

Unidad Principal

de Billar

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

Goal Box-Bottom Caja de Gol -

Inferior

FOR FIG. 11

5-Hole Rod Barra de 5

Agujeros

FOR FIG. 14

3-Hole Rod Barra de 3

Agujeros

FOR FIG. 14

2-Hole Rod Barra de 2

Agujeros

FOR FIG. 14

Bottom Locking

Clasp

Broche de

Cerradura de

Fondo

FOR FIG. 13

Hockey Goal Gol de Hockey

FOR FIG. 9

Support Brace Abrazadera de

Soporte

FOR FIG. 6

Rod End Cap Gorra de Punta

de Vara

FOR FIG. 15

Handle Manilla

FOR FIG. 15

Goal Box-Top Caja de Gol -

Superior

FOR FIG. 11

Rod Washer Arandela de Barra

x16

FOR FIG. 14

Foam Bumper Bómper de

Espuma

x16

FOR FIG. 14

Side Apron Delantal Lateral

FOR FIG. 4

Leg Pierna

FOR FIG. 1

End Leg Panel Panel de

Pierna Final

FOR FIG. 3

Top Locking Clasp Broche de

Cerradura de Parte

Superior

FOR FIG. 13

End Apron Delantal Final

FOR FIG. 4, 8

Soccer Playﬁeld Campo de Juego

de Fútbol

FOR FIG. 5

Hockey Playﬁeld Campo de Juego

de Hockey

FOR FIG. 7

Leg Leveler Nivelador de

Pierna

FOR FIG. 2

CBF048_178M www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

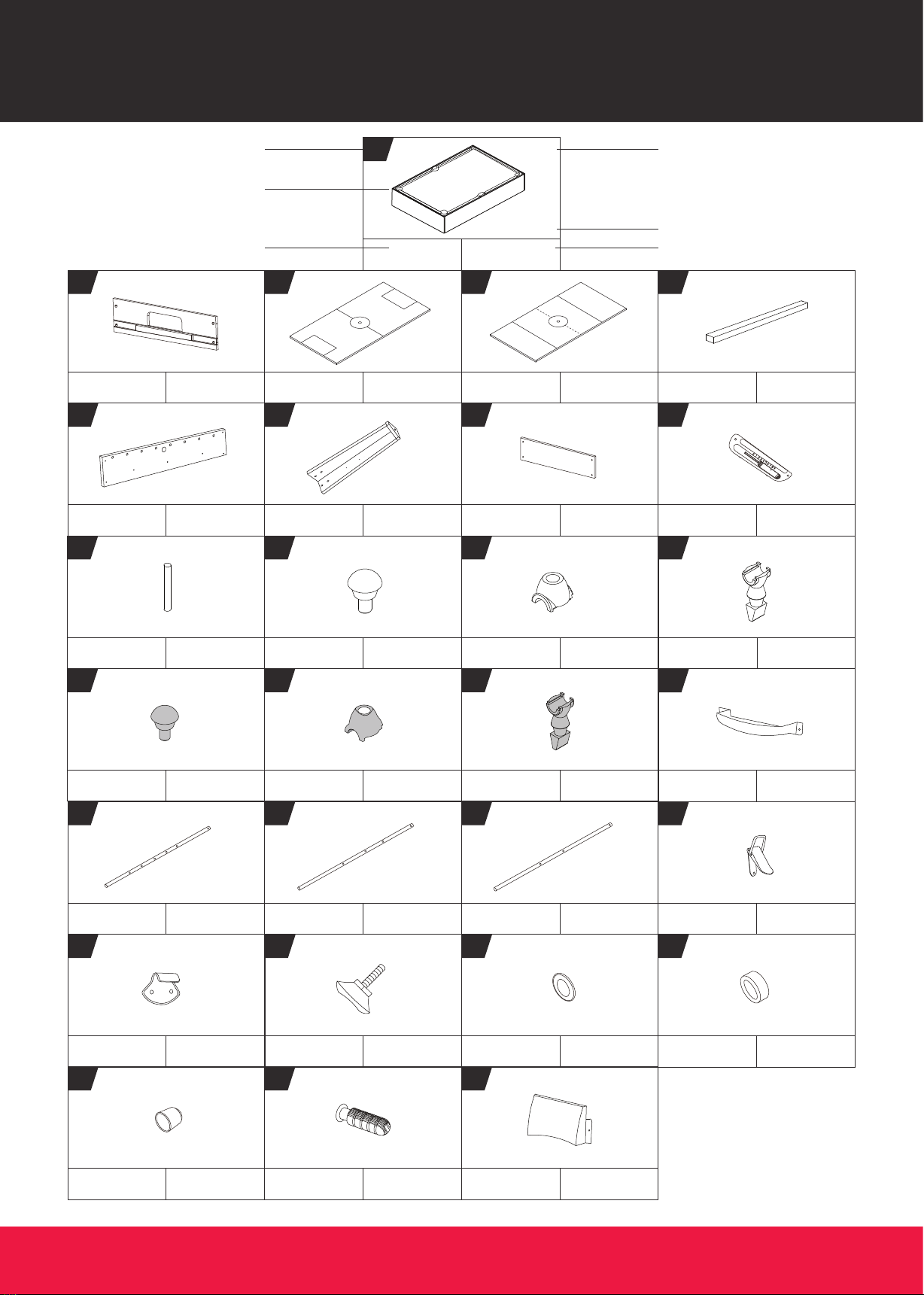

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Dowel Clavija

x26

FOR FIG. 14

Player Head-Ivory Jugador de

cabeza marﬁl

x13

FOR FIG. 14

Player Head-Red Jugador de

cabeza roja

x13

FOR FIG. 14

Player Front-Red Jugador

delantero rojo

x13

FOR FIG. 14

Player Back-Red Jugador

trasero rojo

x13

FOR FIG. 14

Player Front-Ivory Jugador

delantero marﬁl

x13

FOR FIG. 14

Player Back-Ivory Jugador

trasero marﬁl

x13

FOR FIG. 14

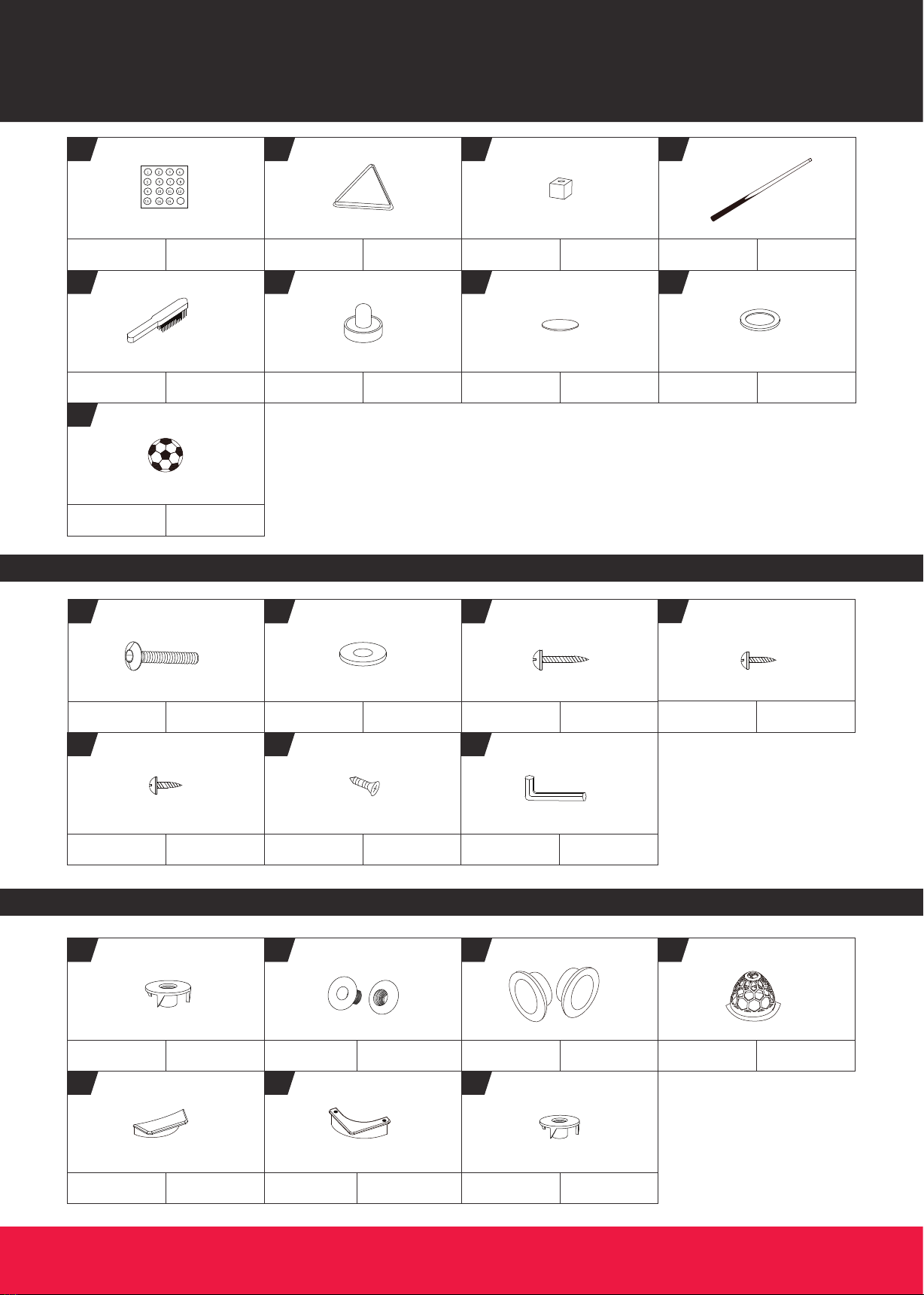

HARDWAREHARDWARE

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

Billiard Ball Set Bola de Billar

Triangle Triángulo

Chalk Tiza

Cue Taco

Felt Pad Almohadilla de

Fieltro

FOR FIG. 9

Round Puck Puck Redondo

Soccer Ball Bola de Fútbol

Brush Cepillo

Pusher Golpeador

FOR FIG. 9

5/16'' T - Nut T-Tuerca 5/16''

FOR FIG. 1

Plastic Rod

Bushing

Cojinete de Barra

Plástica

x16

FOR FIG. 4

Plastic Ball

Entry Rim

Aro de Entrada de

Bola Plástica

FOR FIG. 4

Pocket Tronera

FOR FIG. 1

Side Pocket Cap Gorra de

Tronera Lateral

FOR FIG. 16

Corner

Pocket Cap

Gorra de Tronera

de Rincón

FOR FIG. 16

1/4'' T - Nut T-Tuerca 1/4''

x16

FOR FIG. 1

1/4'' Washer Arandela 1/4''

x16

FOR FIG. 1

1/4''x1-1/8'' Bolt Cerrojo

1/4''x1-1/8''

x16

FOR FIG. 1

4x35mm Screw Tornillo 4x35mm

x14

FOR FIG. 4, 6, 8

4x15mm Screw Tornillo 4x15mm

FOR FIG. 3

3x12mm Screw Tornillo 3x12mm

x24

FOR FIG. 13

4x12mm Screw Tornillo 4x12mm

x12

FOR FIG. 9, 11

Allen key Llave Allen

CBF048_178M www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

ACCESORIOSACCESSORIES

MONTAJEASSEMBLY

P7 7

CBF048_178M www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

ANTES DE MONTARBEFORE ASSEMBLY

Pre-installed

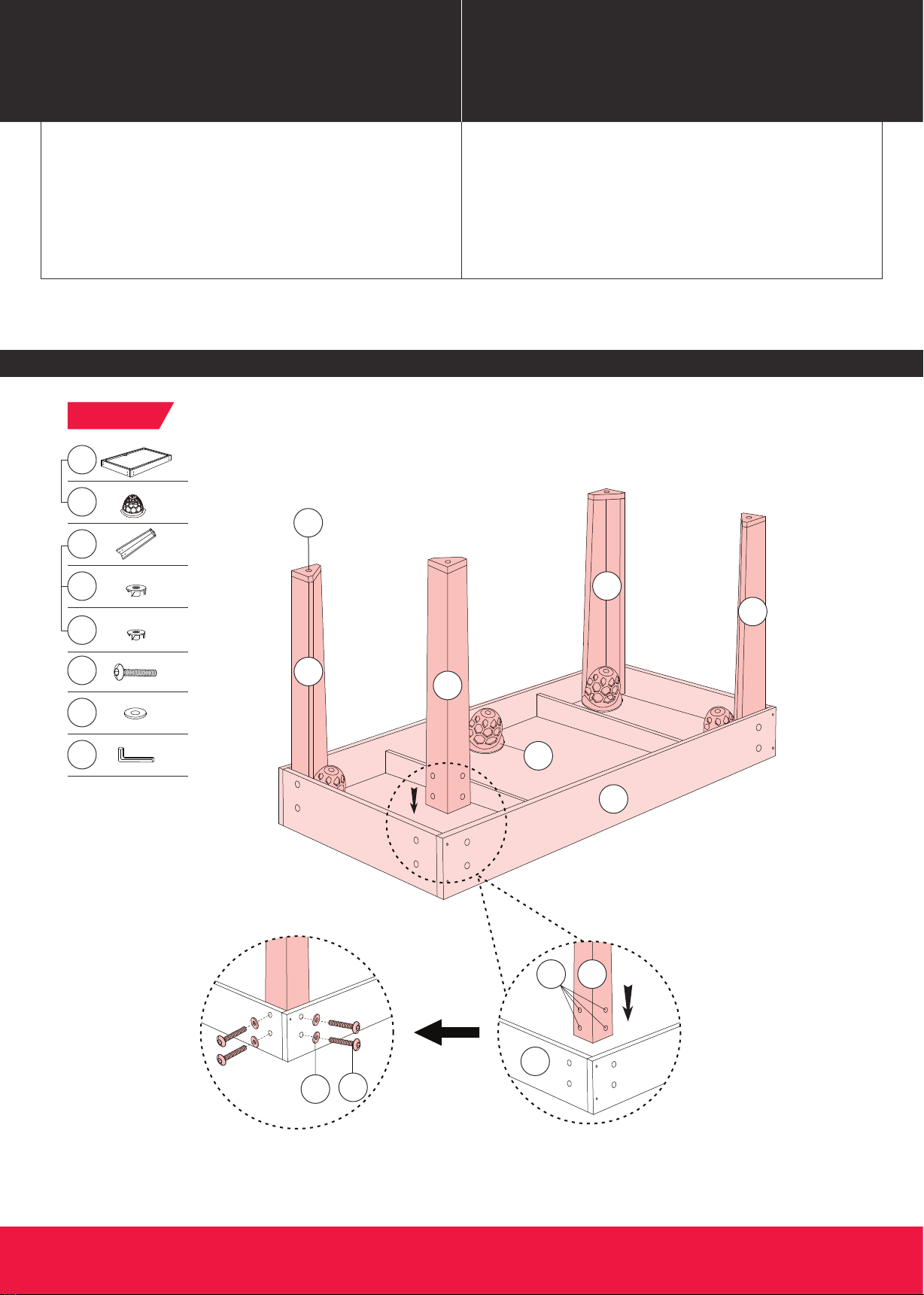

FIG. 1

x16

Find a clean, level place to begin the assembly of your

Product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

Two strong adults are recommended to turn over the

table as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the ground.

Se recomienda la participación de dos adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las cuatro patas en el suelo al mismo tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

HOLD BY THE TABLETOP

/ SOSTENER DE LA

SUPERFICIE DE LA

MESA CABINET

/ GABINETE

DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA

MESA POR LAS PATAS

CBF048_178M www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

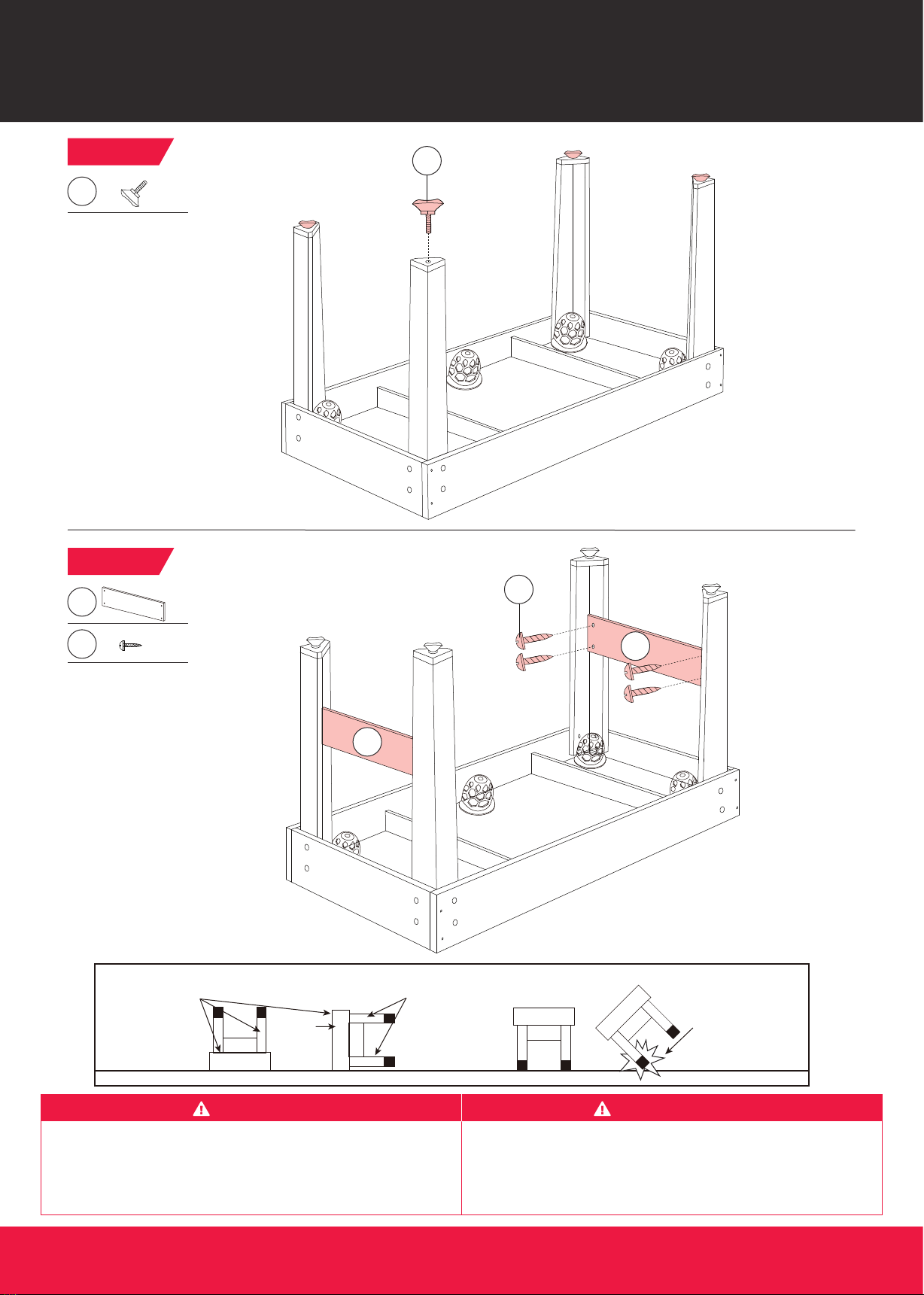

FIG. 2

FIG. 3

A4 8

CBF048_178M www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

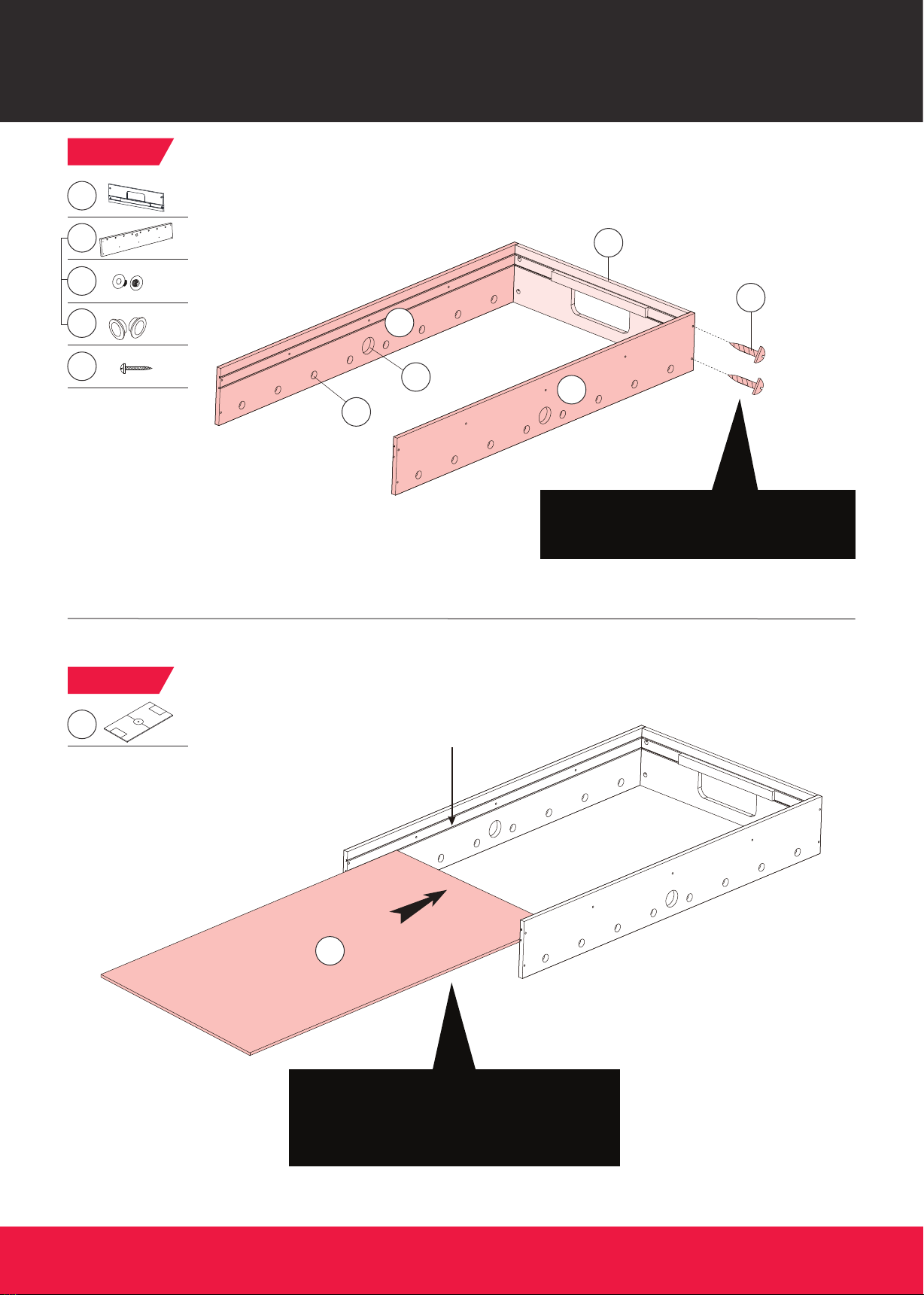

FIG. 4

x16

Pre-installed

Note: Do not tighten the Screws at this step.

/ Nota: No apretes los Tornillos en este paso.

FIG. 5

The groove for Soccer

Playﬁeld.

/ La muesca del Campo

de Juego de Fútbol.

Note: Make sure the Soccer Playfield slide into

the right groove.

/ Nota: Asegúrese que el Campo de Juego de

Fútbol está deslizado a la muesca correcta.

CBF048_178M www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

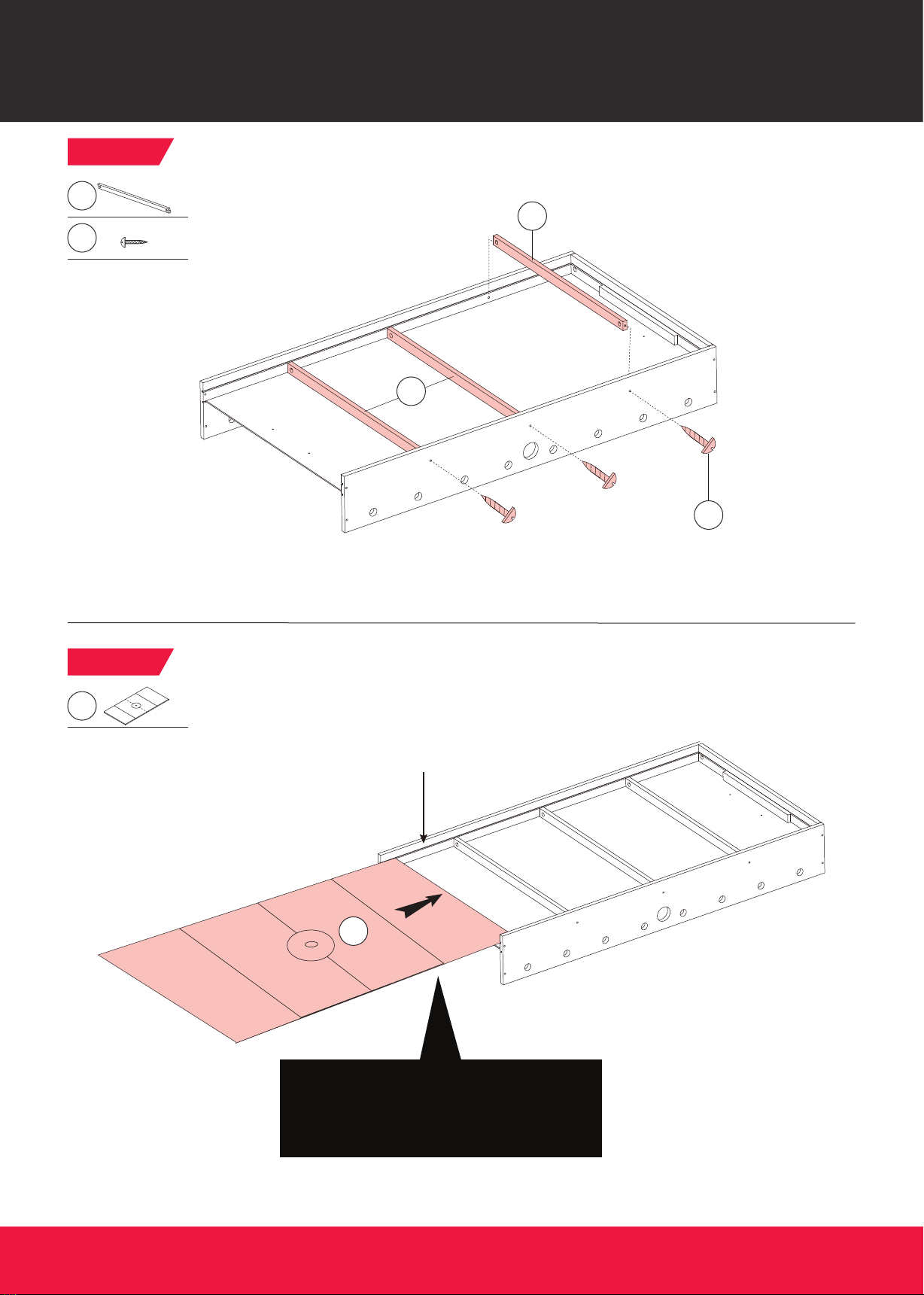

FIG. 6

FIG. 7

4The groove for Hockey

Playﬁeld.

/ La muesca del Campo

de Juego de Hockey.

Note: Make sure the Hockey Playfield slide into

the right groove.

/ Nota: Asegúrese que el Campo de Juego de

Hockey está deslizado a la muesca correcta.

CBF048_178M www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

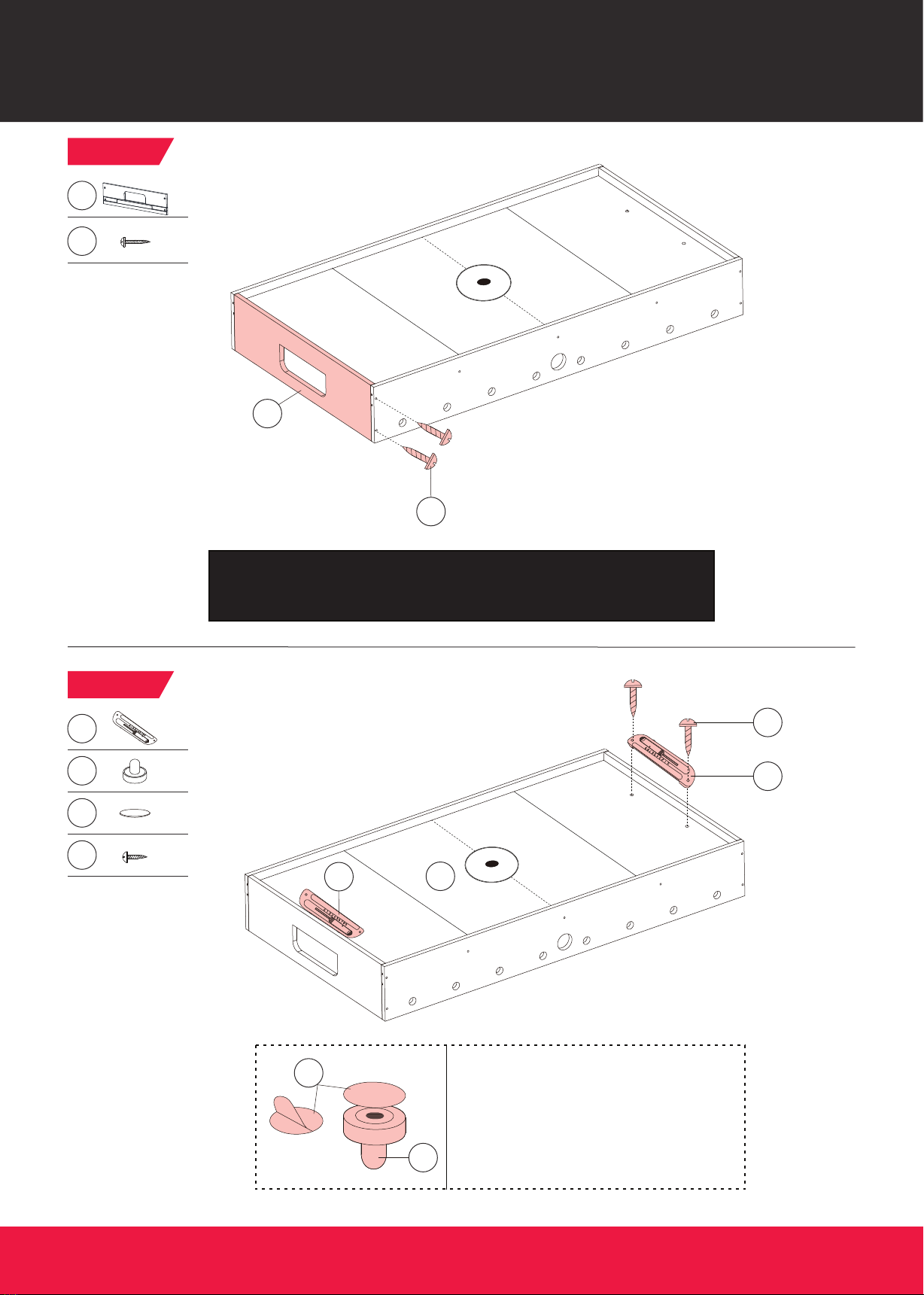

FIG. 8

Note: Go back and make sure that all connections are tightened.

/ Nota: Regrese y asegúrese de que todas las conexiones estén ajustadas.

FIG. 9

Note: Tear off the backside papers of the

Felt Pads (#35) and stick them onto the

bottom of the Pushers (#34).

/ Nota: Arranque el papel de la parte

trasera de Almohadilla de Fieltro (#35) y

péguelos al fondo de los Conectes (#34).

Autres manuels pour CBF048 178M

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS 18406 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y22017 Manuel utilisateur

MD SPORTS

MD SPORTS AC287Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS ARC108_147M Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19010 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS TT218Y21003 Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y19002 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS SU100Y19007 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS AWH084_108B Manuel utilisateur

MD SPORTS

MD SPORTS TP400Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS SOC056 207B Manuel utilisateur

MD SPORTS

MD SPORTS TP300Y23004 Manuel utilisateur

MD SPORTS

MD SPORTS HALL OF GAMES LYNX FS050Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y19033 Manuel utilisateur

MD SPORTS

MD SPORTS 1639631 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054_118M Manuel utilisateur

MD SPORTS

MD SPORTS FS048Y20021 Manuel utilisateur

MD SPORTS

MD SPORTS AC284Y21005 Manuel utilisateur

MD SPORTS

MD SPORTS BLL100_047B Manuel utilisateur

MD SPORTS

MD SPORTS TTT218 117D Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
