MD SPORTS SOC054-127M Manuel utilisateur

MODEL/MODELO: SOC054_127M

INSTRUCCIONES DE ENSAMBLAJE

ASSEMBLY INSTRUCTIONS

SAM’S MX

LEA ESTAS INSTRUCCIONES ANTES DE

UTILIZAR EL PRODUCTO

MESA DE FUTBOLITO

MODELO: SOC054_127M

CONTENIDO: 1 MESA DE FUTBOL DESARMADA CON

ACCESORIOS

EDAD RECOMENDADA: 12 AÑOS EN ADELANTE

HECHO EN CHINA

IMPORTADO POR: COMERCIALIZADORA MÉXICO

AMERICANA, S. DE R.L. DE C.V. AV. NEXTENGO NO. 78,

COL. SANTA CRUZ ACAYUCAN, AZCAPOTZALCO, CIUDAD

DE MÉXICO, MÉXICO, C.P. 02770.

TEL. 58991200 EXT. 31616

Español

English

www.themdsports.com

SOC054_127M 1(Continúe en la siguiente página.)

(Continued on the next page.)

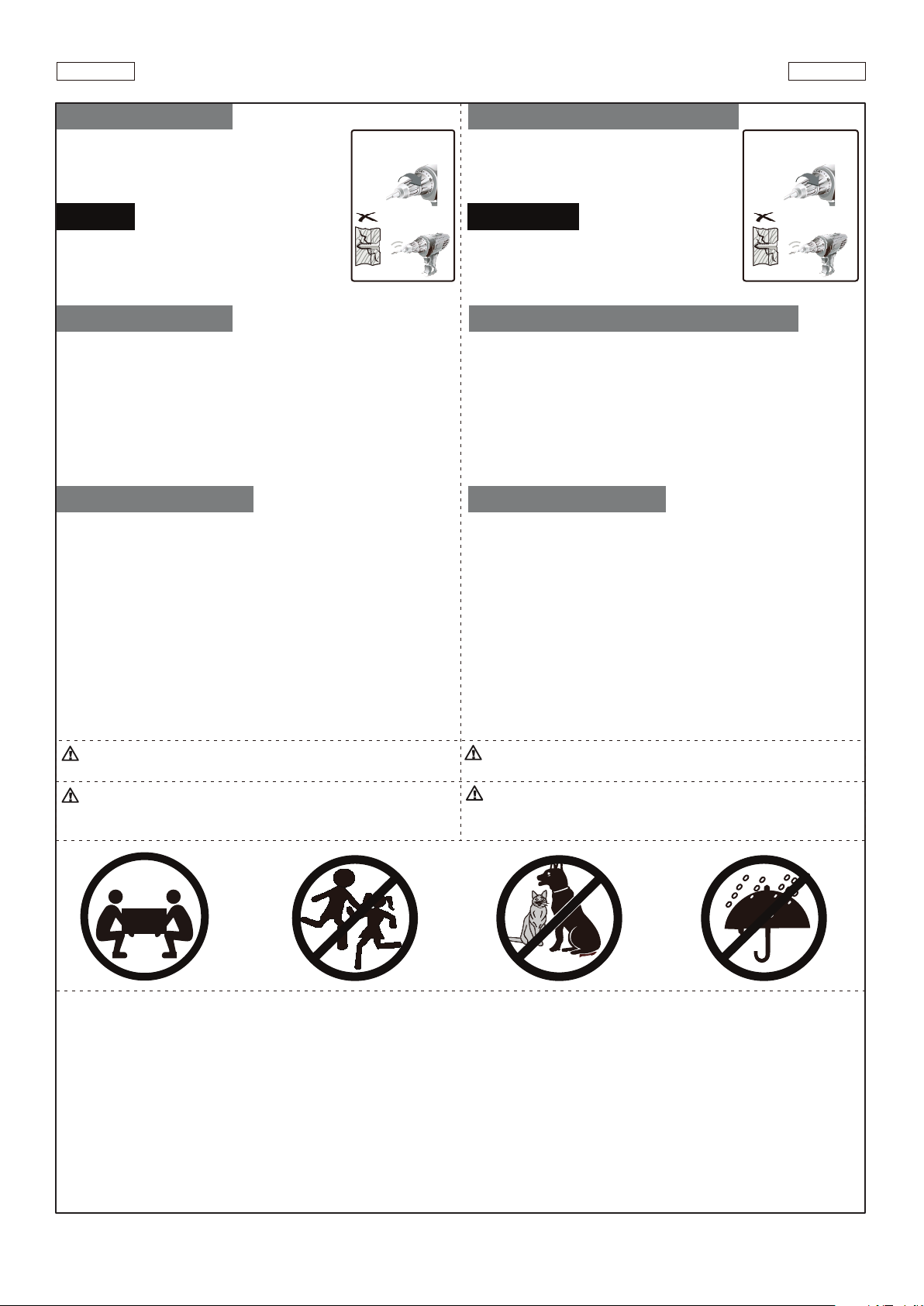

Phillips Screwdriver - Not Included

Standard (Flat Head

Screwdriver) - Not Included

Allen Key - Included

CAUTION! ¡PRECAUCIóN!

Electric Screwdrivers may be helpful

during assembly; however, please set

a low torque and use extreme caution.

1 - This product is intended for INDOOR use only.

2 - Please do not sit, climb or lean on the product.

3 - Please do not drag the product when moving it in order to

avoid damaging the legs.

4 - Please only use spray furniture polish to clean the exterior

surfaces of the product.

5 - This is not a child's toy, adult supervision is required for

children playing this game.

Power Tools

- Set Low Torque

High Torque

over tightened

Herramientas eléctricas

- Bajo par

Alto par

más estrictas

1 - Please read the instructions carefully, and follow

all assembly,

operation and safety instructions properly in order to avoid

damage or injury. For the assembly, at least two adults are

required.

2 - Some figures or drawings may not look exactly like your

product. Please read and understand the text before

beginning each assembly step.

Destornillador Phillips - No incluido

Destornillador de

Cabeza Plana - No incluido

Llave Allen - Incluido

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

1 - Este producto está destinado

para el uso INTERIOR solamente.

2 - Por favor no sientes, subas o inclínes la producto.

3 - Por favor no arrastres el producto

cuando está moviendo para

evitar el daño sobre las piernas.

4 - Por favor use solamente pulimento

de rociar para muebles para

limpiar la superficie exterior del producto.

5 - Esto no es un juguete de niños, se requieren la supervisión

adulta para niños cuando está jugando este juego.

1 - Por favor lea las instrucciones con

cuidado y siga todo durante

el montaje, la operación y instrucciones de seguridad

correctamente para evitar el daño

o la herida. Para el montaje,

por lo menos se requieren dos adultos.

2 - Algunas figuras o dibujos podrían parecer no estén

exactamente como su producto. Por favor lea y entienda el

texto antes de iniciar cada paso del montaje.

TOOLS REQUIRED HERRAMIENTAS NECESARIAS

ASSEMBLY TIPS CONSEJOS PARA EL ENSAMBLADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

WARNING:

Adult Assembly Required.

WARNING:

CHOKING HAZARD -- This item contains small parts or /

and small balls.Not suitable for children under 3 years.

ADVERTENCIA:

Las tareas de montaje debe realizarlas un adulto.

PELIGRO DE ASFIXIO -- Este artículo

contiene piezas pequeñas

y / o pequeñas bolas. No apto para menores de 3 años.

ADVERTENCIA:

Adultos fuertes

necesarios

No tener niños en el

area de ensamble

Mantener alejados a los

animales domesticos

del area de ensamble

No usar o guardar el producto

en el exterior. Solo para uso en

interior. No utilizar ni guardar

el producto en lugares

humedos o mojados

Strong Adults Needed No Children in

Assembly Area Keep away from pets

Do not use or keep product

outdoors. For indoor use only.

No wet/humid conditions.

910 11 12

13 14 15 16

2 3 41

x2 x2 x1 x2

6 7 85

x2 x4 x2 x16

x16 x8 x8 x2

x2 x2 x2

18 19 20

Side Apron

Rod End Cap Gorra de

Barra Final

End Apron

Support Brace Abrazadera de

Soporte

Handle Manija

Leg Leveler Nivelador

de Pierna

2-Hole Rod Barra de 2

Agujeros

Barra de 3

Agujeros

Barra de 5

Agujeros

5-Hole Rod

3-Hole Rod

Scorer Marcador

Rod Washer Arandela

de Barra

Foam Bumper Bómper de

Espuma

Left Leg Pierna Izda.

End Leg Panel Panel de

Pierna Final Side Leg Panel Panel de

Pierna Lateral

Left Apron

Corner

Córner de

Delantal

Izquierda

Córner de

Delantal Derecha

Right Apron

Corner

Right Leg Pierna Dcha.

Soccer Ball Pelota de Fútbol

x11

Player - Black Jugador - Negro Stop Ring Anillo de Parada

Delantal Lateral Delantal Final Playfield Campo de Juego

Español

English

www.themdsports.com

SOC054_127M 2(Continúe en la siguiente página.)

(Continued on the next page.)

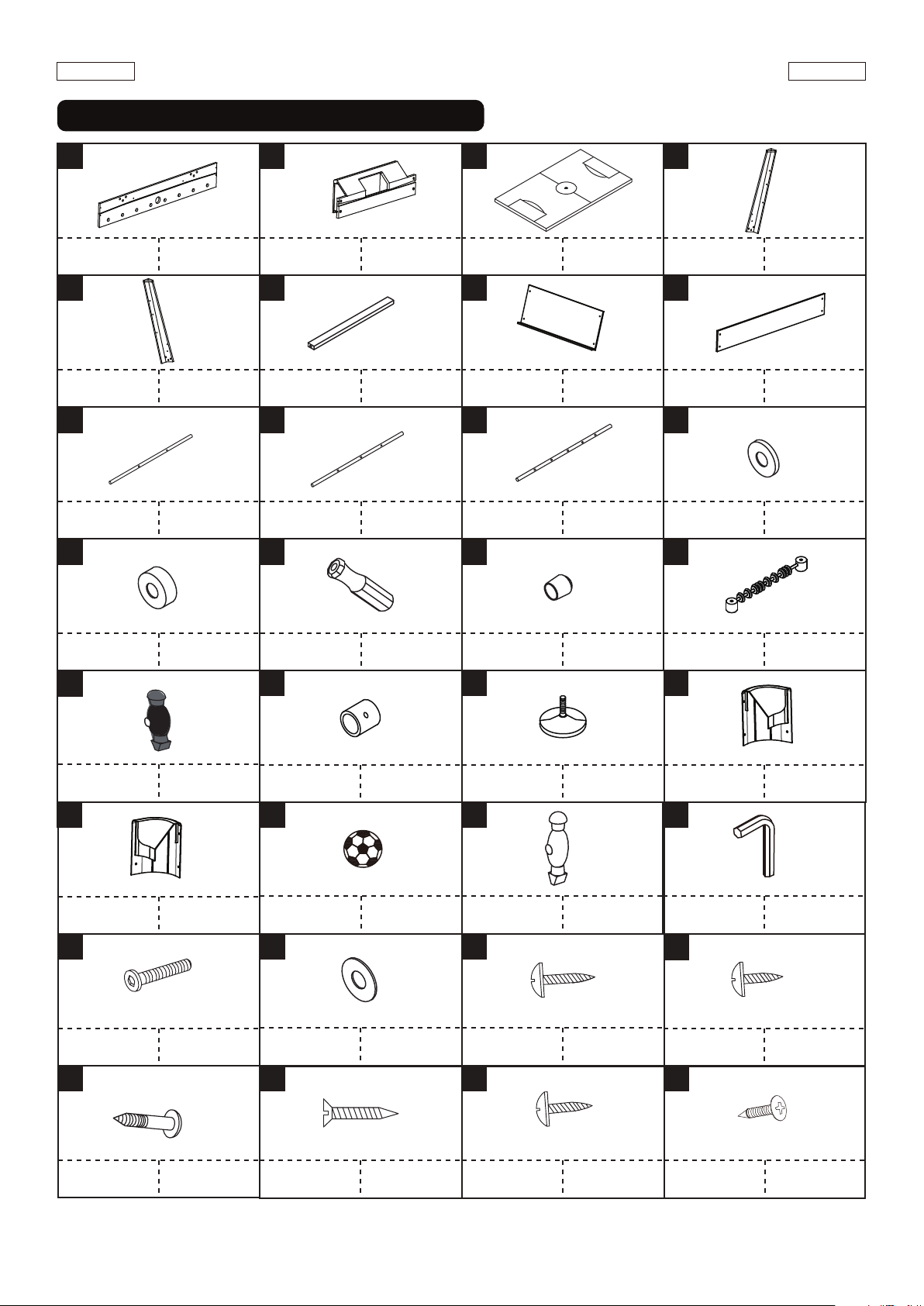

SOC054_127M PARTS LIST / LISTA DE PARTES

FOR FIG. 1 FOR FIG. 1, 2 FOR FIG. 1 FOR FIG. 3

FOR FIG. 3 FOR FIG. 2 FOR FIG. 4 FOR FIG. 4

FOR FIG. 7 FOR FIG. 7 FOR FIG. 7 FOR FIG. 7

FOR FIG. 7 FOR FIG. 8 FOR FIG. 8 FOR FIG. 6

FOR FIG. 7 FOR FIG. 7

x11

Player - Red Jugador - Rojo

FOR FIG. 7

FOR FIG. 3 FOR FIG. 5

FOR FIG. 5

Allen Key Llave Allen

x12

M6x28mm Bolt Tornillo de Pierna

M6x28mm

FOR FIG. 3

4x35mm Flat

Head Screw

Tornillo de

Cabeza

Plana 4x35mm

x12

A7 FOR FIG. 1, 2, 6

4x15mm Screw

x16

Tornillo

4x15mm

A8 FOR FIG. 4

3x8mm Screw

Tornillo 3x8mm

A9 FOR FIG. 7

x12 x4

x16

4x35mm Round

Head Screw

Tornillo de

Cabeza Redonda

4x35mm Tornillo 4x12mm

A4 A5

4x12mm Screw

M6 Washer Arandela M6

FOR FIG. 3 FOR FIG. 2 FOR FIG. 5

Tornillo 3x23mm

x22

3x23mm

Screw

A6 FOR FIG. 7

Plastic Rod

Bushing

Cojinete de Barra

Plástica T - Nut T - Tuerca

x16

P3 P4

x16 x2

Plastic Ball

Entry Rim

Llanta de

Entrada de

Pelota Plástica

Goal Box Caja de Gol

Ball Return

Cover

Cubierta de

Retorno de Bola

Español

English

www.themdsports.com

SOC054_127M 3(Continúe en la siguiente página.)

(Continued on the next page.)

FOR FIG. 1

FOR FIG. 5

FOR FIG. 1 FOR FIG. 3 FOR FIG. 2

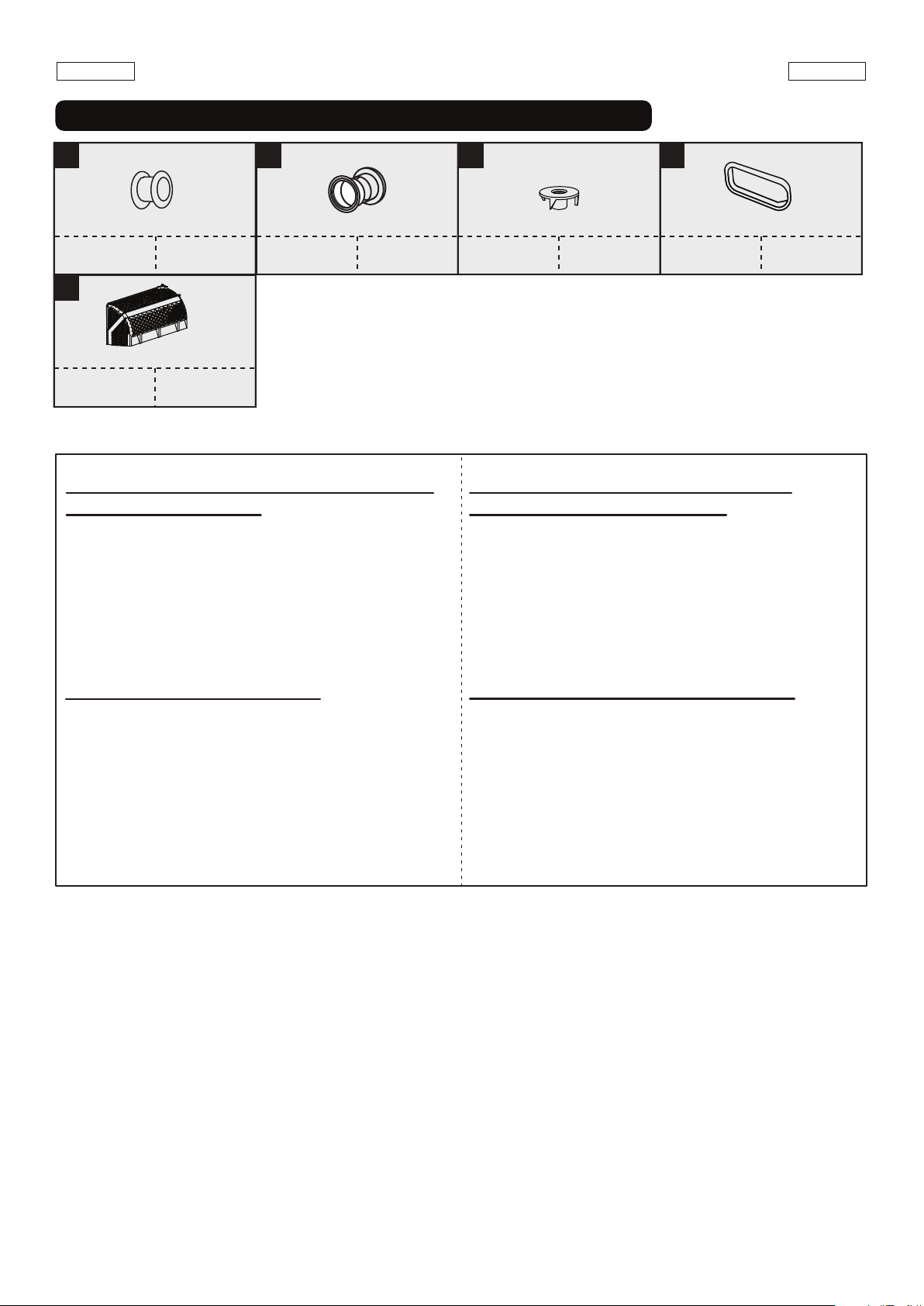

SOC054_127M PRE-INSTALLED PARTS / PIEZAS PREINSTALADAS

INSTRUCCIONES DE ENSAMBLAJE:

ASSEMBLY INSTRUCTIONS:

1. Find a clean, level place to begin the assembly of your

Product.

2. Remove all the parts from the box and verify that you

have all of the listed parts as shown on the Parts list

pages. Carefully cut or tear the four corners of the box

so that the bottom of the box can be used as your

work surface.

1. Encuentre un lugar limpio y nivelado para comenzar el

ensamblaje de su producto.

2. Quite todas las partes de la caja y verifique que están

todas las partes catalogadas como mostrado en la

página de lista de partes. Con cuidado de cortar o

rasgar los cuatro rincones de caja de modo que el

fondo de la caja podría ser usado como su superficie

de trabajo.

IMPORTANT NOTICE! Do Not Return This

Product To The Store.

Please Keep Your Instructions! Your Model number is

necessary should you need to contact us. Please read

through this instruction manual book to familiarize

yourself with all parts and assembly steps.Kindly refer

to the parts list below and be sure that all parts have

been included.

¡Aviso Importante! No devuelva este

producto a su local de venta.

¡Por favor guarde las instrucciones! Es necesario el

número de modelo para contac tarse con nosotros.

Por favor léa las instrucciones para poder familiarze

con las piezas y los pasos para armar. Corrobore que

todas las piezas que aparecen en el “Lista de Partes”

se encuentren en el paquete.

X 1

X 2

X 4

X 2

X 1

X 2

X 4

X 16

X 2

FIG. 1

FIG. 2

FIG. 3

Note: Slide the Playfield (#3), with the graphics

facing down, into the grooves of the Side

Aprons (#1).

/ Nota: Deslice el Campo de Juego (#3), con el

gráfico hacia abajo, dentro de los guantes de

Delantales Lateral (#1).

X 2

X 4

X 12

X 16

Note: DO NOT overtighten bolts.

/ Nota: QUE NO aprietes cerrojos.

Español

English

www.themdsports.com

SOC054_127M 4(Continúe en la siguiente página.)

(Continued on the next page.)

X 2

X 16

X 2

21 X 2

X 16

P5 X 2

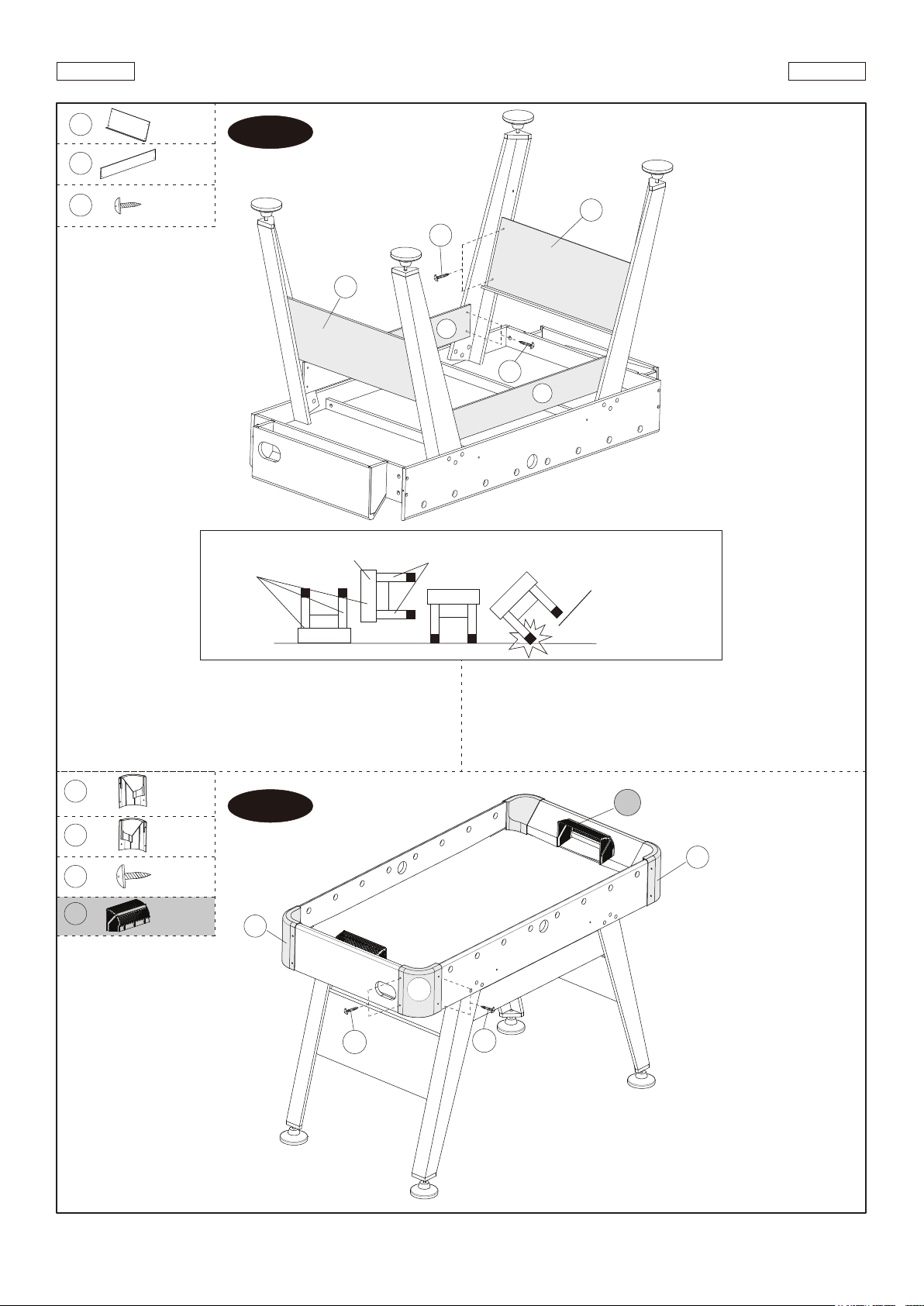

FIG. 4

FIG. 5

CAUTION: Two strong adults are recommended to turn

the table over as shown.

1. Lift the table off the ground.

2. Turn the table over.

3. Place it on all four feet at the same time on the

ground.

PRECAUCION: Recomienda voltear la mesa por dos

adultos fuertes como mostrado.

1. Levantar la mesa del suelo.

2. Voltee la mesa.

3. Coloque los cuatro pies de la mesa sobre el piso al

mismo tiempo.

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO APOYES LA

MESA SOBRE SUS

PATAS

DO NOT HOLD THE LEGS

/ NO AGARRES LAS PATAS

HOLD TABLE

/ AGARRE LA

MESA

HOLD TABLE

/ AGARRE LA

MESA

Español

English

www.themdsports.com

SOC054_127M 5(Continúe en la siguiente página.)

(Continued on the next page.)

X 4

X 2

FIG. 6

X 4

X 2

X 16

X 4

X 11

X 22

X 16

X 8

X 11

FIG. 7 23 17

or/o

Note: Players of the same team color should have Handles (#14)

on the same side, and each team’s players should be facing

their opponent.

/ Nota: Los jugadores del mismo color de equipo debería tener

Manijas (#14) sobre el mismo lado, y los jugadores de cada

equipo debería afrontar a su opositor.

13 12

= Black / Negro

= Red / Rojo

Order of players

(Overhead View)

/ Orden de jugador

(Vista en General)

FIG. 7A

16 A7

FIG. 7B

FIG. 7C

Español

English

www.themdsports.com

SOC054_127M 6(Continúe en la siguiente página.)

(Continued on the next page.)

X 8

FIG. 8

Note: Go back and make sure that all connections are tight.

/ Nota: Vuelva y asegúrese que todas las conexiones están apretadas.

YOU ARE NOW READY TO PLAY! ¡USTED ESTA AHORA LISTO PARA JUGAR!

Note: The goalie should be at the left side of

each player.

/ Nota: El portero debería estar en la izquierda

de cada jugador.

Note: The Rods have a hole at the end where

their Handles will go.

/ Nota: Las Barras de Jugador hay un agujero

en su parte final donde coloque las Manijas.

Español

English

www.themdsports.com

SOC054_127M 7(La ultima página)

(The last page)

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS 18406 Manuel utilisateur

MD SPORTS

MD SPORTS IG200Y20012 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054_017E Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y23010 Manuel utilisateur

MD SPORTS

MD SPORTS AWH072 018E Manuel utilisateur

MD SPORTS

MD SPORTS CB072Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS Barrington AC108Y21012 Manuel utilisateur

MD SPORTS

MD SPORTS SG060Y21006 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS DB410Y22008 Manuel utilisateur

MD SPORTS

MD SPORTS TP100Y20022 Manuel utilisateur

MD SPORTS

MD SPORTS YUS472-018G Manuel utilisateur

MD SPORTS

MD SPORTS TP100Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS TP300Y23004 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS BL100Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS CB056Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS 1639631 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS AC196Y22002 Manuel utilisateur

MD SPORTS

MD SPORTS BL096Y19009 Manuel utilisateur

MD SPORTS

MD SPORTS AC108Y19018 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y20001 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
