MD SPORTS BL090Y20001 Manuel utilisateur

www.medalsports.com

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

BL090Y20001

Sam's Club Mexico

LEA ESTAS INSTRUCCIONES ANTES DE

UTILIZAR EL PRODUCTO

MESA DE BILLAR

MODELO: BL090Y20001

CONTENIDO: 1 MESA DE BILLAR DESARMADA CON

ACCESORIOS

HECHO EN CHINA

IMPORTADO POR: COMERCIALIZADORA MÉXICO

AMERICANA, S. DE R.L. DE C.V. AV. NEXTENGO NO. 78,

COL. SANTA CRUZ ACAYUCAN, AZCAPOTZALCO, CIUDAD

DE MÉXICO, MÉXICO, C.P. 02770.

TEL. 58991200 EXT. 31616

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer a baja velocidad

High Torque Over Tightened

/ Una alta velocidad puede

apretar demasiado

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no se siente, suba o incline sobre el producto.

Por favor no arrastre el producto cuando lo mueva de

lugar para evitar daño en las patas de la mesa.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requiere la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts.

Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas. No es apto para niños menores de 3 años de

edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Inglesa

- No incluido

- Incluido

At least 4 adults needed

Se necesitan al menos 4

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domésticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

húmedos o mojados

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

BL090Y20001 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

Mainframe Unidad Principal

FOR FIG. 1

PART NUMBER

NÚMERO DE PIEZA

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

Cue Rack-

Side Panel

Estante de tactos-

Panel Lateral

FOR FIG. 4

Left Leg Pata izquierda

FOR FIG. 1

End Leg Panel Panel de

Pata Final

FOR FIG. 2

Leg Leveler Nivelador

de la pata

FOR FIG. 2

Right Leg Pata derecha

FOR FIG. 1

ACCESORIOSACCESSORIES

Brush Cepillo

Chalk Tiza

Cue Taco

Triangle Triángulo

Billiard Ball Set Bola de Billar

Cue Rack Hook Gancho del

estante de tacos

FOR FIG. 6

Cue Holder Sujetador de

tacos

FOR FIG. 6

Triangle Holder Sujetador de

triángulo

FOR FIG. 6

Cue Rack-

Middle Shelf

Estante de tactos-

repisa de en medio

FOR FIG. 4

Cue Rack-

Base Panel

Estante de tacos-

Panel de base

FOR FIG. 5

Cue Rack-

Top Panel

Estante de tacos

-Panel superior

FOR FIG. 5

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

BL090Y20001 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

T4x12mm Screw Tornillo T4x12mm

FOR FIG. 6

4x45mm Screw Tornillo 4x45mm

FOR FIG. 5

M8 Spring

Lock Washer

Arandela de

Cerradura

de Resorte M8

x12

FOR FIG. 1

Wrench Llave Inglesa

4x38mm Screw Tornillo 4x38mm

FOR FIG. 4

Square Nut

with Screws

Tuerca

Cuadrada

con Tornillos

FOR FIG. 1

M8 T - Nut T - Tuerca M8

x12

FOR FIG. 1

Corner Pocket Bolsillo de

esquina

FOR FIG. 3

Top Corner

Esquinero superior

FOR FIG. 3

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

¡AVISO IMPORTANTE!

NO DEVUELVA ESTE PRODUCTO A SU LOCAL DE VENTA.

IMPORTANT NOTICE!

Do Not Return This Product To The Store.

M8x38mm Bolt Perno

M8x38mm

x12

FOR FIG. 1

M8 Washer Arandela M8

x12

FOR FIG. 1

T4x15mm Screw Tornillo T4x15mm

x12

FOR FIG. 2

Side Pocket Bolsillo lateral

FOR FIG. 3

Fabric Pocket Bolsillo de tela

FOR FIG. 1

3x16mm Screw Tornillo 3x16mm

FOR FIG. 6

Please Keep Your Instructions! Your Model number is

necessary should you need to contact us. Please read

through this instruction manual book to familiarize

yourself with all parts and assembly steps.Kindly refer

to the parts list below and be sure that all parts have

been included.

¡Por favor guarde las instrucciones! Es necesario el

número de modelo para contactarse con nosotros.

Por favor léa las instrucciones para poder familiarizarse

con las piezas y los pasos para armar. Corrobore que

todas las piezas que aparecen en el “Lista de Partes”

se encuentren en el paquete.

English Español

HERRAMIENTASHARDWARE

BL090Y20001 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

Apron Corner Delantal de

Rincón

FOR FIG. 1

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas.

MONTAJEASSEMBLY

English Español

ANTES DE MONTARBEFORE ASSEMBLY

BL090Y20001 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

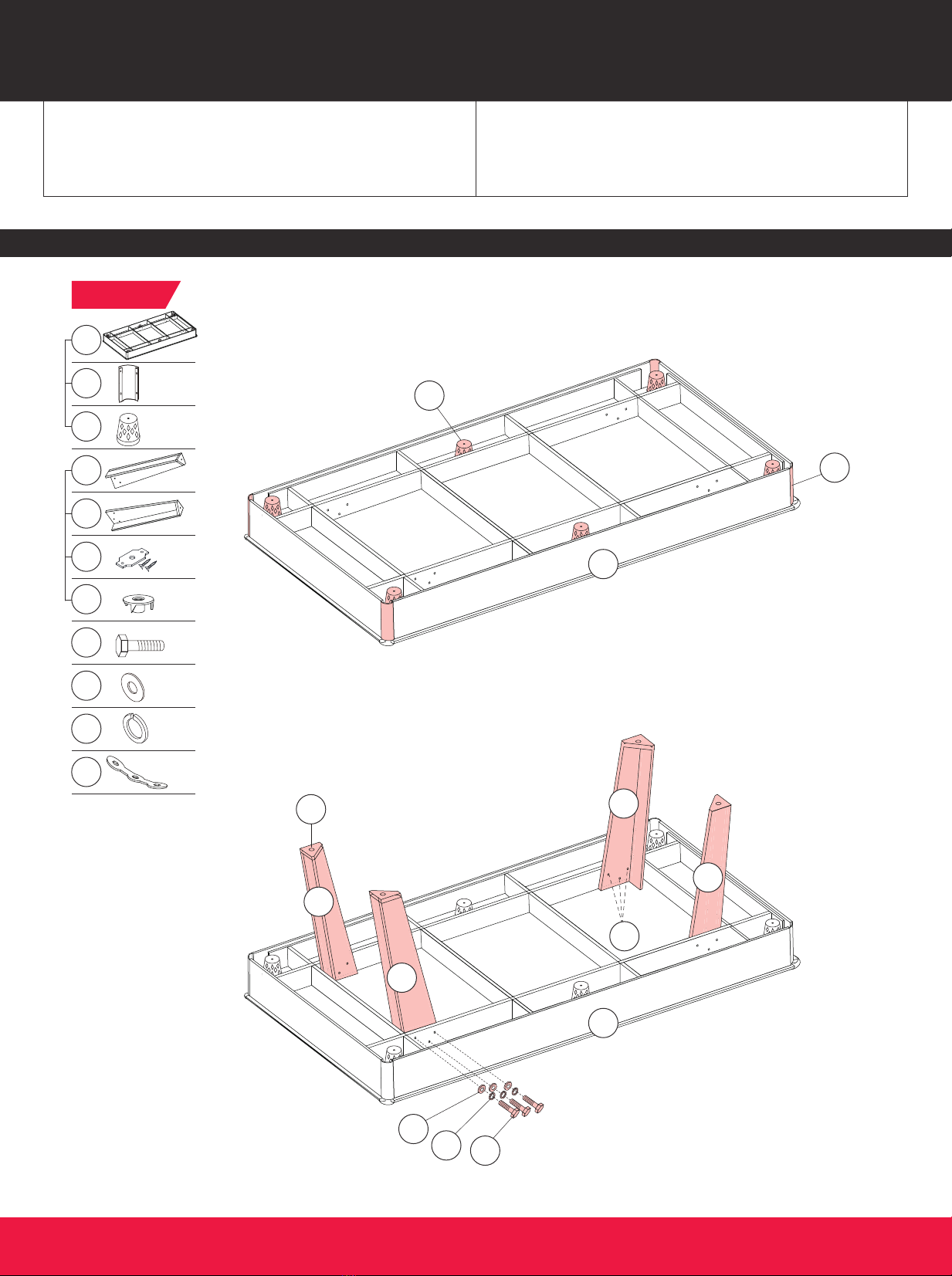

FIG. 1

2x2

x12

P3 x12

Pre-installed

Four strong adults are recommended to turn over

the table as shown.

1. Lift the table off the ground.

2. Turn the table over.

Place it on all four feet at the same time on the ground.

Se recomienda la participación de cuatro adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las cuatro patas en el suelo al mismo tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA MESA

POR LAS PATAS

HOLD BY THE

TABLETOP

/ SOSTENER DE

LA SUPERFICIE

DE LA MESA

CABINET

/ GABINETE

FIG. 2

4x2

x12

Note: Go back and make sure that all connections are tightened.

/ Nota: Vuelva y asegúrese que todas las conexiones están apretadas.

English Español

MONTAJEASSEMBLY

BL090Y20001 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

FIG. 3

P4 x4

Pre-installed

P5 x4

Pre-installed

P6 x2

Pre-installed

English Español

MONTAJEASSEMBLY

BL090Y20001 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

P5 P6& P5 P6&

P5 P6

P5 P6& P5 P6&

SIDE VIEW / VISTA LATERAL

FIG. 4

FIG. 5

A7 x8 9

English Español

RACK PARA ACCESORIOSASSEMBLE THE CUE RACK

BL090Y20001 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

FIG. 6

English Español

RACK PARA ACCESORIOSASSEMBLE THE CUE RACK

BL090Y20001 www.medalsports.com8 (La ultima página)(The last page)
