MD SPORTS BL090Y21001 Manuel utilisateur

www.medalsports.com877-472-4296

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

BL090Y21001

Sam's Club Mexico

LEA ESTAS INSTRUCCIONES ANTES DE

UTILIZAR EL PRODUCTO

MESA DE BILLAR

MODELO: BL090Y21001

CONTENDO: 1 MESA DE BILLAR DESARMADA CON

HECHO EN CHINA

IMPORTADO POR: COMERCIALIZADORA MÉXICO

AMERICANA, S. DE R.L. DE C.V. AV. NEXTENGO NO. 78,

COL. SANTA CRUZ ACAYUCAN, AZCAPOTZALCO, CIUDAD

DE MÉXICO, MÉXICO, C.P. 02770.

TEL. 58991200 EXT. 31616

PRECAUCIÓN: CONTIENE PIEZAS PEQUEÑAS QUE PUEDEN

CAUSAR ASFIXIA EN CASO DE SER INGERIDAS. NO APTO

PARA NIÑOS MENORES DE 3 AÑOS.

VEASE INSTRUCTIVO ANEXO O IMPRESO

EDAD RECOMENDADA: 3 AÑOS EN ADELANTE

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

BL090Y21001 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer a baja velocidad

High Torque Over Tightened

/ Una alta velocidad puede

apretar demasiado

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a children's toy, adult supervision is

required for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no se siente, suba o incline sobre el producto.

Por favor no arrastre el producto cuando lo mueva de

lugar para evitar daño en las patas de la mesa.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Este no es un juguete para niños, se requieren la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE AVISO IMPORTANTE

Adult assembly required.

CHOKING HAZARD - This item contains small parts.

Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas. No es apto para niños menores de 3 años de

edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Inglesa

- No incluido

- Incluido

At least 4 adults needed

Se necesitan al menos 4

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domésticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

húmedos o mojados

English Español

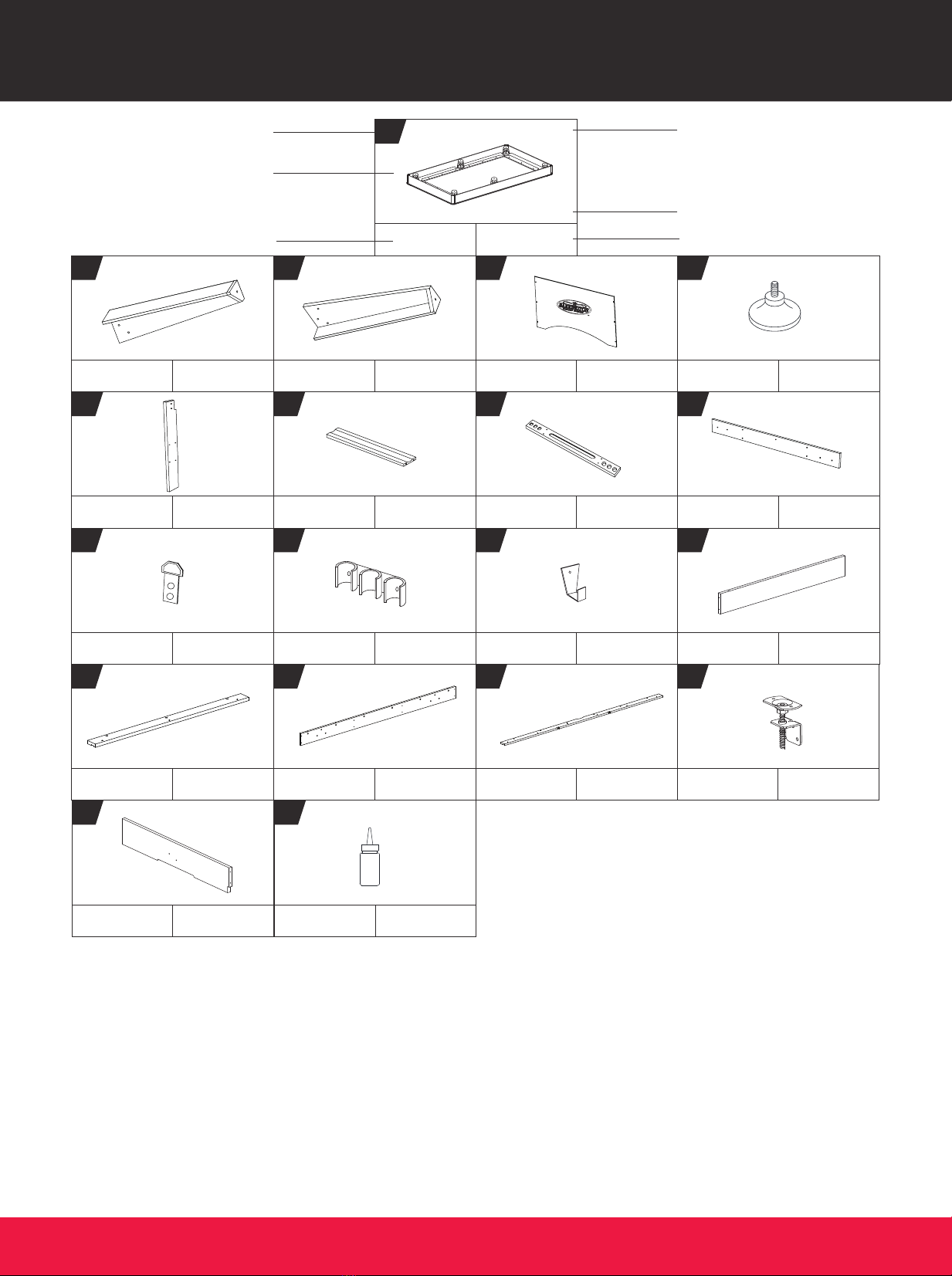

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

BL090Y21001 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

Cue Rack-

Side Panel

Estante de tactos-

Panel lateral

FOR FIG. 9

Left Leg Pata izquierda

FOR FIG. 5

End Leg Panel Panel de

pata ﬁnal

FOR FIG. 6

Leg Leveler Nivelador

de la pata

FOR FIG. 7

Right Leg Pata derecha

FOR FIG. 5

Cue Rack Hook Gancho del

estante de tacos

FOR FIG. 11

End Top

Board

Tablero

superior ﬁnal

FOR FIG. 1

Cue Holder Sujetador de

tacos

FOR FIG. 11

Triangle Holder Sujetador de

triángulo

FOR FIG. 11

Lower End

Apron

Delantal

ﬁnal inferior

FOR FIG. 1

Cue Rack-

Middle Shelf

Estante de tactos-

Repisa de en medio

FOR FIG. 9

Cue Rack-

Base Panel

Estante de tacos-

Panel de base

FOR FIG. 10

Cue Rack-

Top Panel

Estante de tacos

-Panel superior

FOR FIG. 10

Mainframe Unidad

principal

FOR FIG. 4

PART NUMBER

NÚMERO DE PIEZA

PART

PIEZA

PART NAME

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

Glue Pegamento

FOR FIG. 1

Side Top

Board

Tablero

superior lateral

FOR FIG. 1

Lower Side

Apron

Delantal lateral

inferior

FOR FIG. 1

Adjustable

Bracket

Corchete

regulable

FOR FIG. 2

Support

Board

Tablero de

soporte

FOR FIG. 2

English Español

ACCESORIOSACCESSORIES

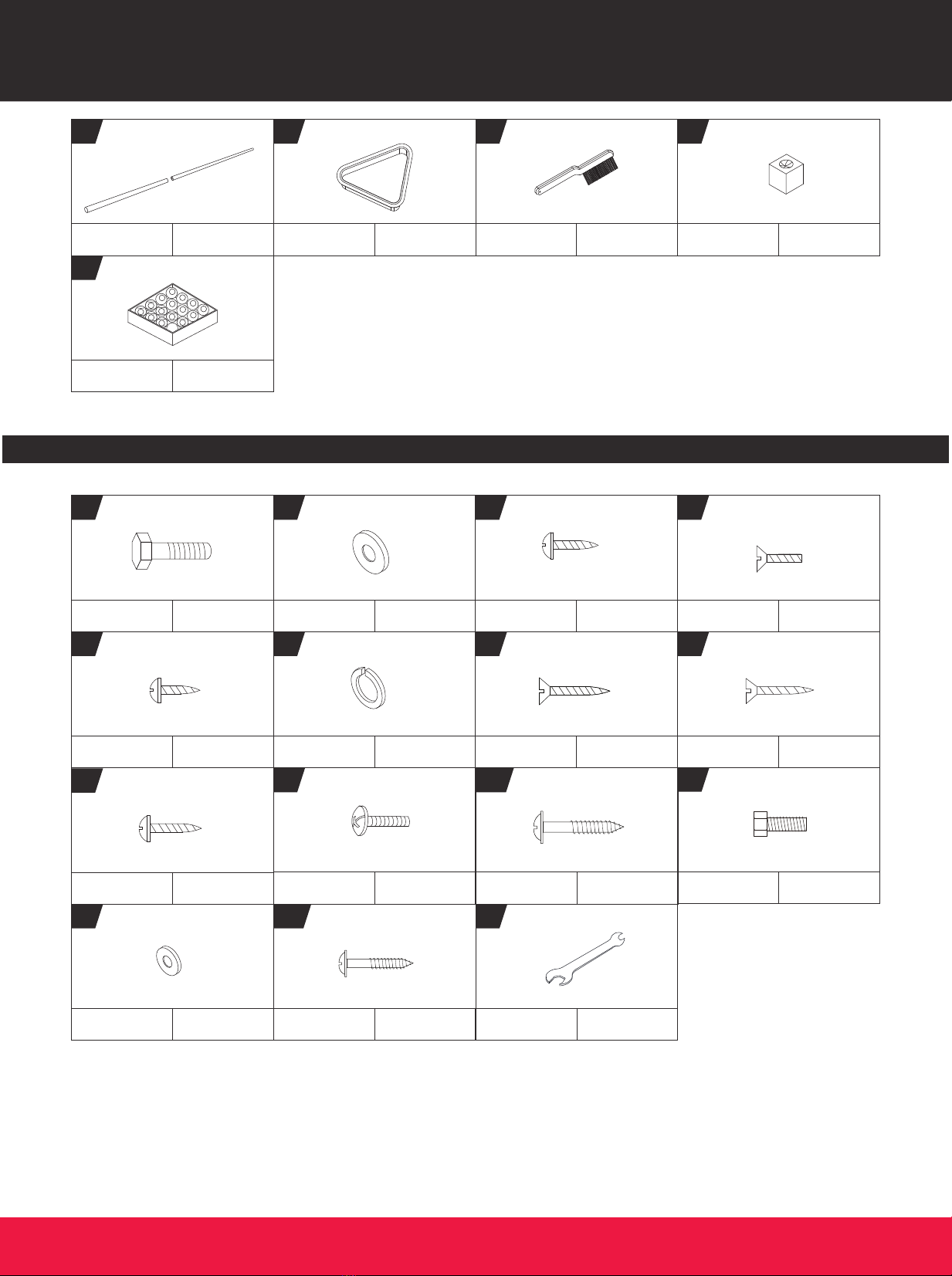

BL090Y21001 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

Brush Cepillo

Chalk Tiza

Cue Taco

Triangle Triángulo

Billiard Ball Set Bola de billar

FOR FIG. 12

T4x12mm Screw Tornillo T4x12mm

FOR FIG. 11

4x45mm

Flat Head Screw

Tornillo de cabeza

plana 4x45mm

x26

FOR FIG. 1, 10

M8 Spring

Lock Washer

Arandela de

cerradura

de resorte M8

x12

FOR FIG. 5

4x38mm Screw Tornillo 4x38mm

FOR FIG. 9

M8x38mm Bolt Perno

M8x38mm

x12

FOR FIG. 5

M8 Washer Arandela M8

x12

FOR FIG. 5

T4x15mm Screw Tornillo T4x15mm

x12

FOR FIG. 6

M6 Washer Arandela M6

A13

x18

FOR FIG. 4

M6x22mm

Bolt

Perno

M6x22mm

A12

x18

M5x25mm

Bolt

Perno

M5x25mm

A10

3x16mm Screw Tornillo 3x16mm

FOR FIG. 11

4x18mm Screw Tornillo 4x18mm

FOR FIG. 4

Wrench Llave inglesa

A15

A11

x16

FOR FIG. 3 FOR FIG. 4FOR FIG. 2

4x45mm

Screw

Tornillo

4x45mm

A14

FOR FIG. 11

4x32mm

Screw

Tornillo

4x32mm

HARDWAREHARDWARE

English Español

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

BL090Y21001 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas.

ANTES DE MONTARBEFORE ASSEMBLY

Square Nut

with Screws

Tuerca

cuadrada

con tornillos

FOR FIG. 5

M8 T - Nut Tuerca - T M8

x12

FOR FIG. 5

Corner Pocket Bolsillo de

esquina

FOR FIG. 8

Top Corner

Esquinero superior

FOR FIG. 8

Side Pocket Bolsillo lateral

FOR FIG. 8

Fabric Pocket Bolsillo de tela

FOR FIG. 4

M5 T - Nut Tuerca - T M5

FOR FIG. 2

Apron Corner Delantal de

rincón

FOR FIG. 4

¡AVISO IMPORTANTE!IMPORTANT NOTICE!

Please Keep Your Instructions! Your Model number is

necessary should you need to contact us. Please read

through this instruction manual book to familiarize

yourself with all parts and assembly steps. Kindly refer to

the parts list below and be sure that all parts have been

included.

¡Por favor guarde las instrucciones! Es necesario el

número de modelo para contac tarse con nosotros. Por

favor léa las instrucciones para poder familiarze con las

piezas y los pasos para armar. Corrobore que todas las

piezas que aparecen en el “Lista de Partes” se encuentren

en el paquete.

NO DEVUELVA ESTE PRODUCTO A SU LOCAL DE VENTA.

DO NOT RETURN THIS PRODUCT TO THE STORE.

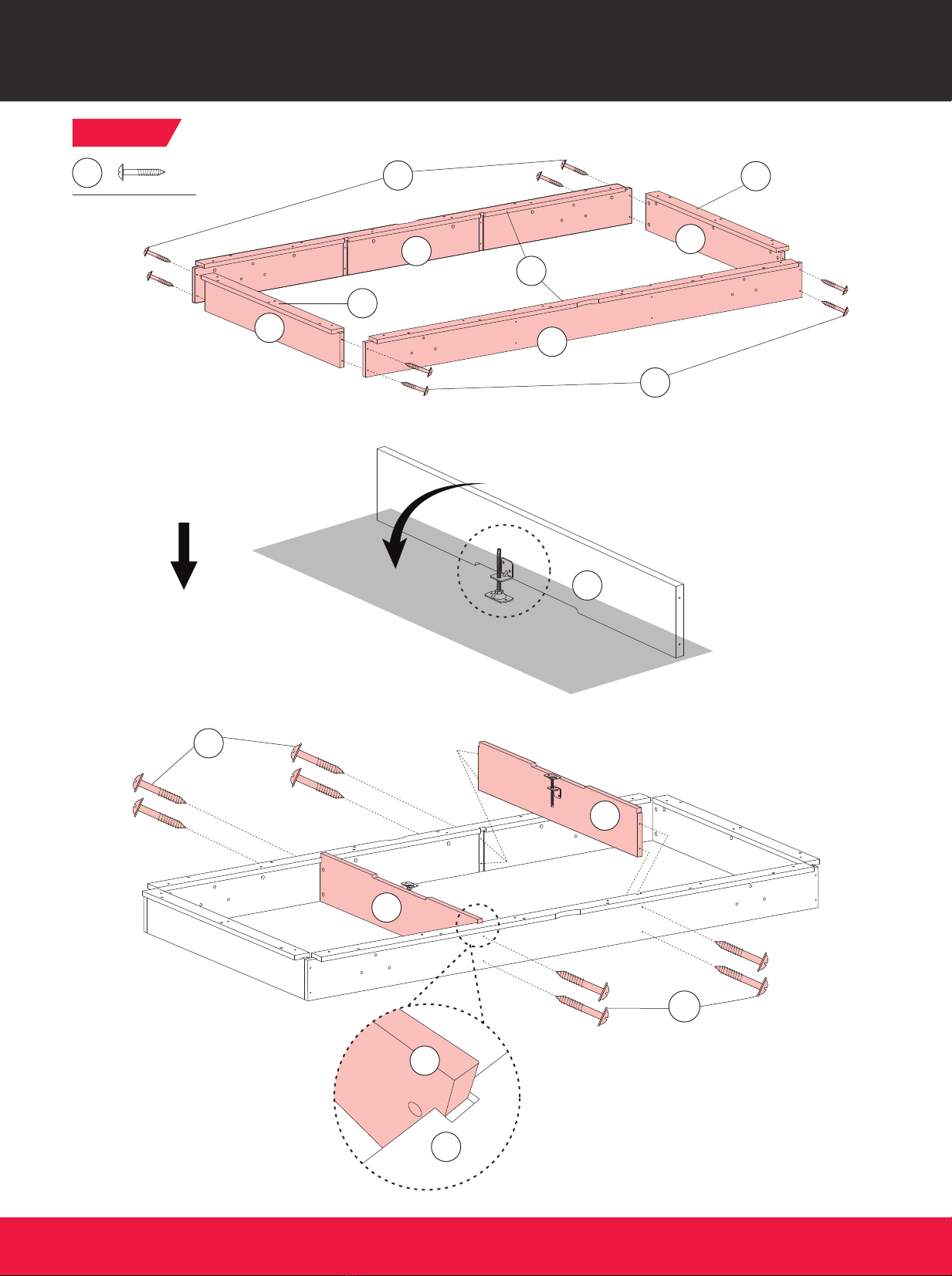

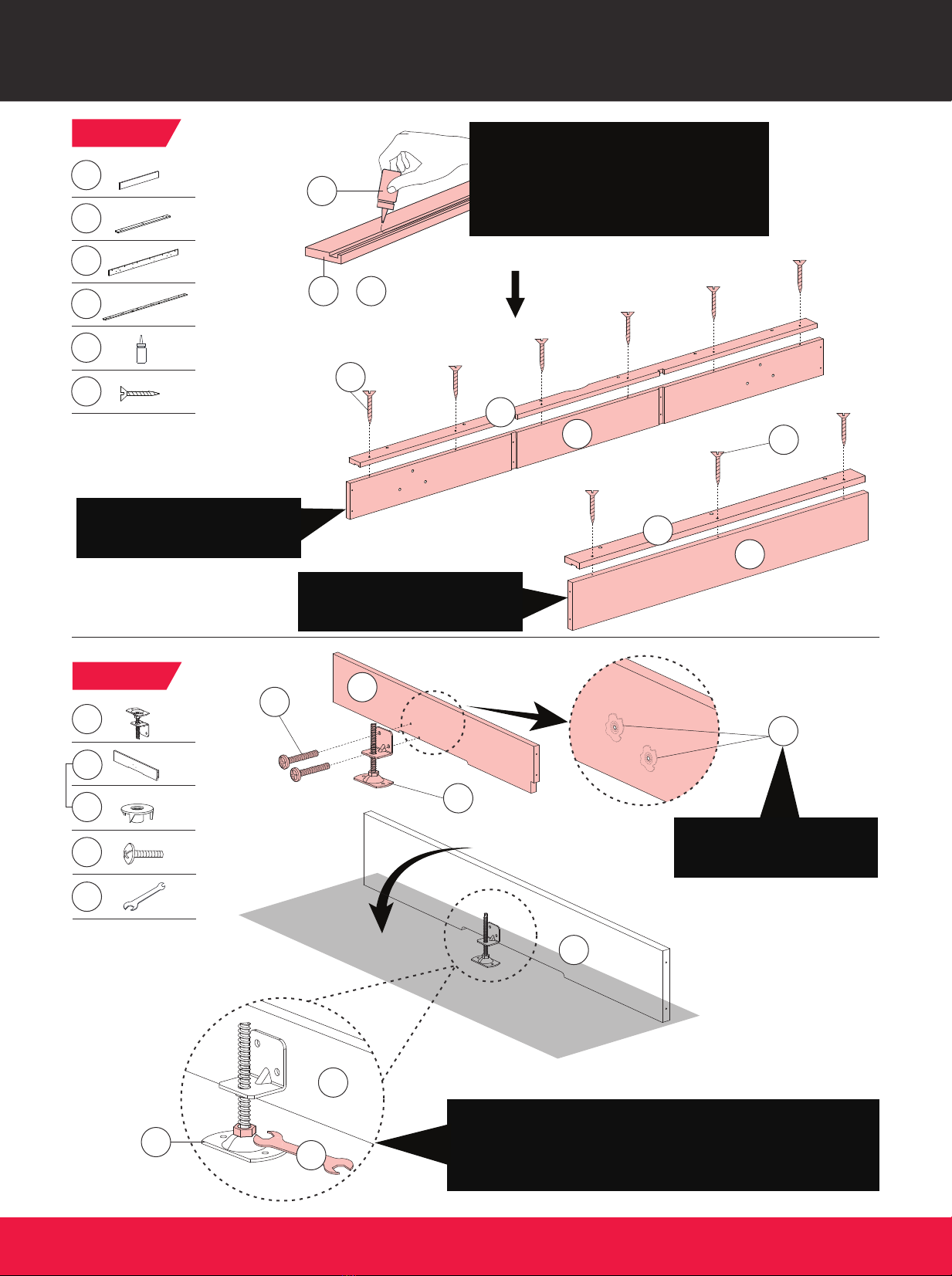

FIG. 1

x18

14 & 16

Note: Apply the Glue (19) onto the grooves

of the Side and End Top Boards (14 & 16).

Nota: Aplicar el pegamento (19) en las

ranuras de las tablas lateraly tablero

superior lateral (14 & 16).

FIG. 2

A10

A15

P8 x4

Pre-installed

English Español

MONTAJEASSEMBLY

BL090Y21001 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

Note: Please note that Adjustable Bracket (17) and Support

Boards (18) must be parallel with each other.

Nota: Favor notar que los corchete regulable (17) y las placas

de soporte (18) deben venire enparalelo.

17 A15

Note: P8 on the back.

Nota: P8 está en la espalda.

A10

Note: Black laminate this side.

Nota: Lámina negra este lado.

Note: Black laminate this side.

Nota: Lámina negra este lado.

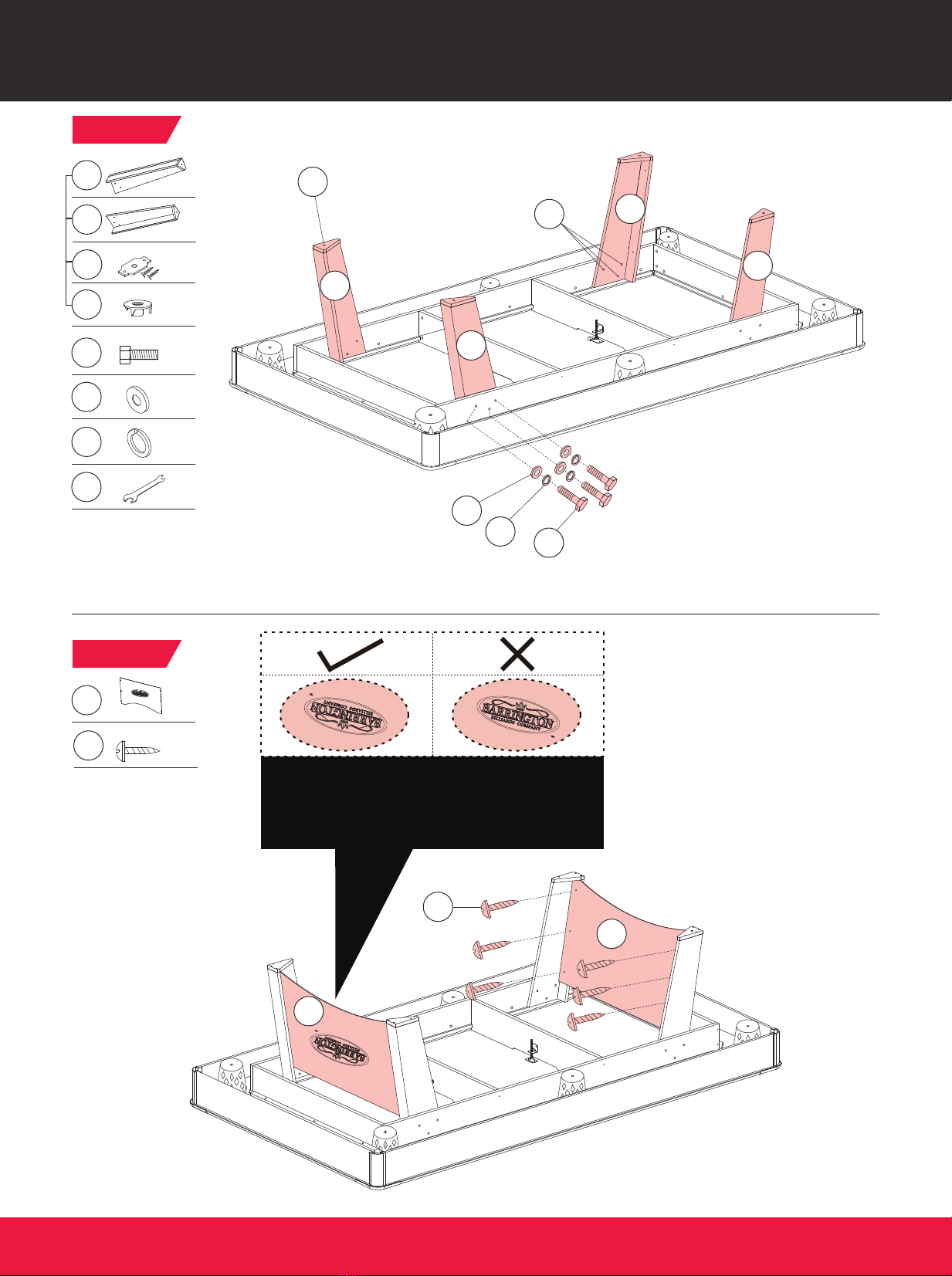

FIG.3

x16

A11

English Español

MONTAJEASSEMBLY

BL090Y21001 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

A11

FIG. 4

Pre-installed

x18

A13

x18

A12

A15

A13

A12

FIG. 3 Assembly

/ Montaje FIG. 3

English Español

MONTAJEASSEMBLY

BL090Y21001 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

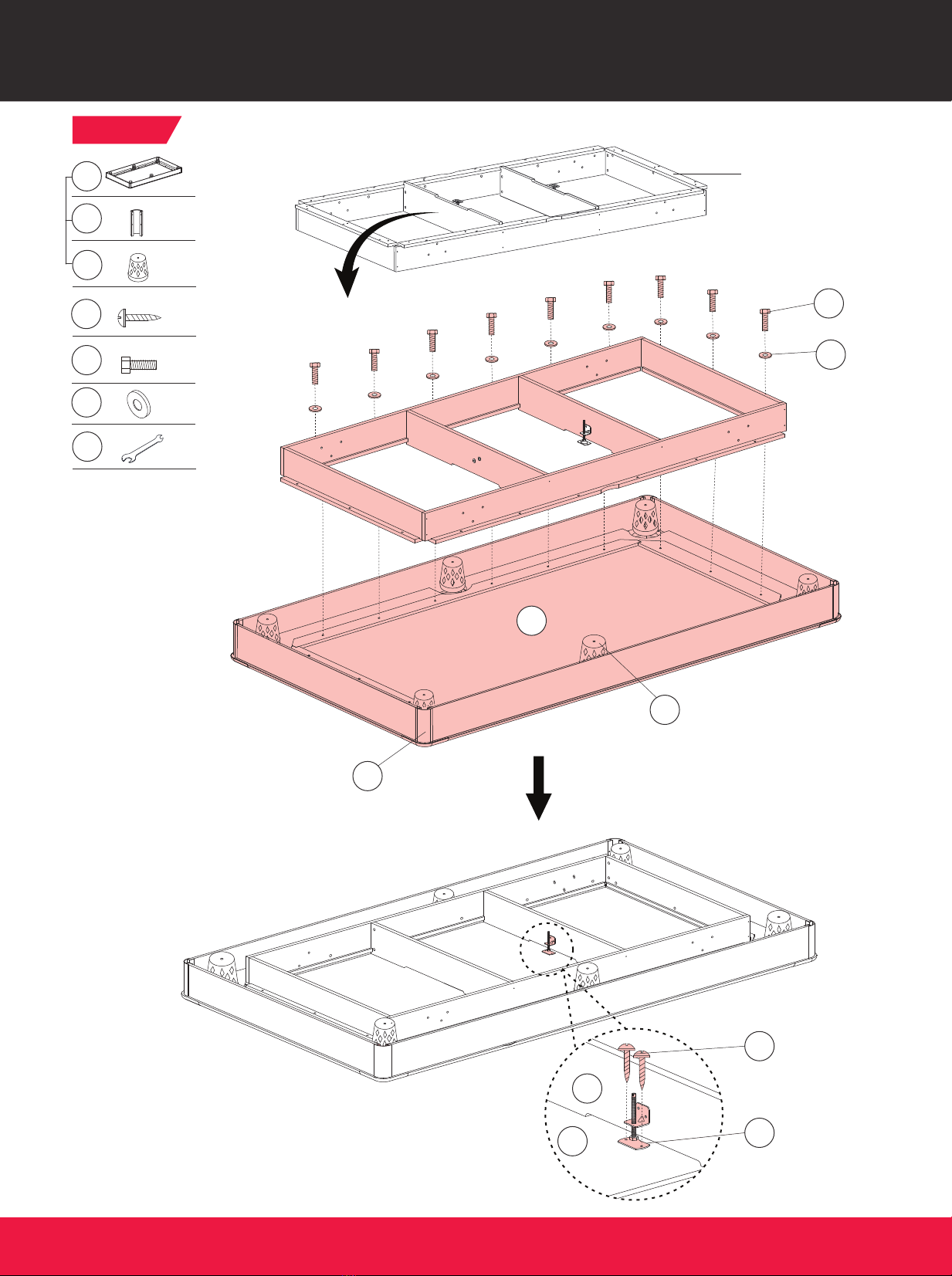

FIG. 5

x12

2x2

Pre-installed

A15

Note: Both logo panels should be inverted when

assembling.

Nota: Ambos paneles del logo deben ser invertido

cuando ensamblar.

FIG. 6

x12

4x2

English Español

MONTAJEASSEMBLY

BL090Y21001 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

BL090Y21001 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

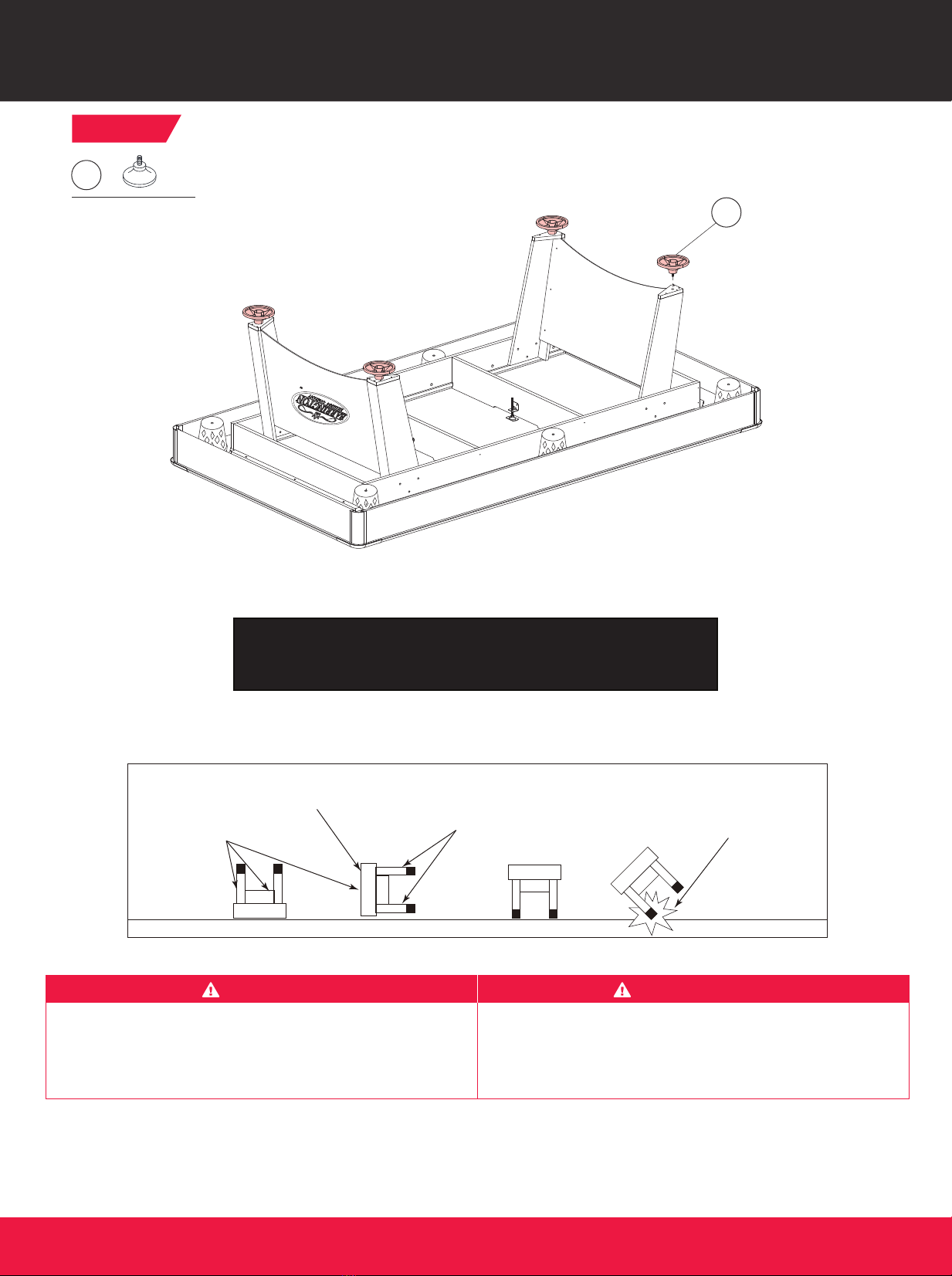

FIG. 7

5x4

Four strong adults are recommended to turn over

the table as shown.

1. Lift the table off the ground.

2. Turn the table over.

Place it on all feet at the same time on the ground.

Se recomienda la participación de cuatro adultos para

invertir la mesa como se muestra.

1. Levante la tabla del suelo.

2. Voltee la mesa.

3. Coloque las patas en el suelo al mismo tiempo.

CAUTION PRECAUCIÓN

DO NOT LEAN THE

TABLE ON ITS LEGS

/ NO INCLINAR LA MESA

SOBRE LAS PATAS

DO NOT HOLD THE TABLE

BY THE LEGS

/ NO SOSTENER LA MESA

POR LAS PATAS

HOLD BY THE

TABLETOP

/ SOSTENER DE

LA SUPERFICIE

DE LA MESA

CABINET

/ GABINETE

Note: Go back and make sure that all connections are tightened.

Nota: Vuelva y asegúrese que todas las conexiones están apretadas.

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS FH1517204 Manuel utilisateur

MD SPORTS

MD SPORTS TT409Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS BL096Y19006 Manuel utilisateur

MD SPORTS

MD SPORTS BL090Y20005 Manuel utilisateur

MD SPORTS

MD SPORTS BL084Y23006 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054-098E Manuel utilisateur

MD SPORTS

MD SPORTS CBF048_048M Manuel utilisateur

MD SPORTS

MD SPORTS AC287Y23001 Manuel utilisateur

MD SPORTS

MD SPORTS TP400Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS Barrington AC108Y19005 Manuel utilisateur

MD SPORTS

MD SPORTS AWH096_068E Manuel utilisateur

MD SPORTS

MD SPORTS AH054Y23010 Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y22016 Manuel utilisateur

MD SPORTS

MD SPORTS BB048Y19001 Manuel utilisateur

MD SPORTS

MD SPORTS BLL090 147M WL Manuel utilisateur

MD SPORTS

MD SPORTS LG100Y20046 Manuel utilisateur

MD SPORTS

MD SPORTS FS054Y20014 Manuel utilisateur

MD SPORTS

MD SPORTS 1612003 Manuel utilisateur

MD SPORTS

MD SPORTS TT218Y21005 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20098 Manuel utilisateur

MD SPORTS

MD SPORTS AH042Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS AH084Y19024 Manuel utilisateur

MD SPORTS

MD SPORTS 1642134 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
