MD SPORTS CB056Y20001 Manuel utilisateur

Instrucciones De Ensamblaje

Assembly Instructions

MODEL/MODELO

CB056Y20001

Sam's Club Mexico

www.medalsports.com

MESA DE JUEGOS 56INCH (142CM)

MODELO: CB056Y20001

CONTENIDO: 1 MESA GIRATORIA DESARMADA CON

ACCESORIOS

HECHO EN CHINA

IMPORTADO POR: COMERCIALIZADORA MÉXICO

AMERICANA, S. DE R.L. DE C.V. AV. NEXTENGO NO. 78,

COL. SANTA CRUZ ACAYUCAN, AZCAPOTZALCO, CIUDAD

DE MÉXICO, MÉXICO, C.P. 02770.

TEL. 58991200 EXT. 31616

English Español

HERRAMIENTAS NECESARIASTOOLS REQUIRED

CB056Y20001 www.medalsports.com1 (Continúe en la siguiente página.)(Continued on the next page.)

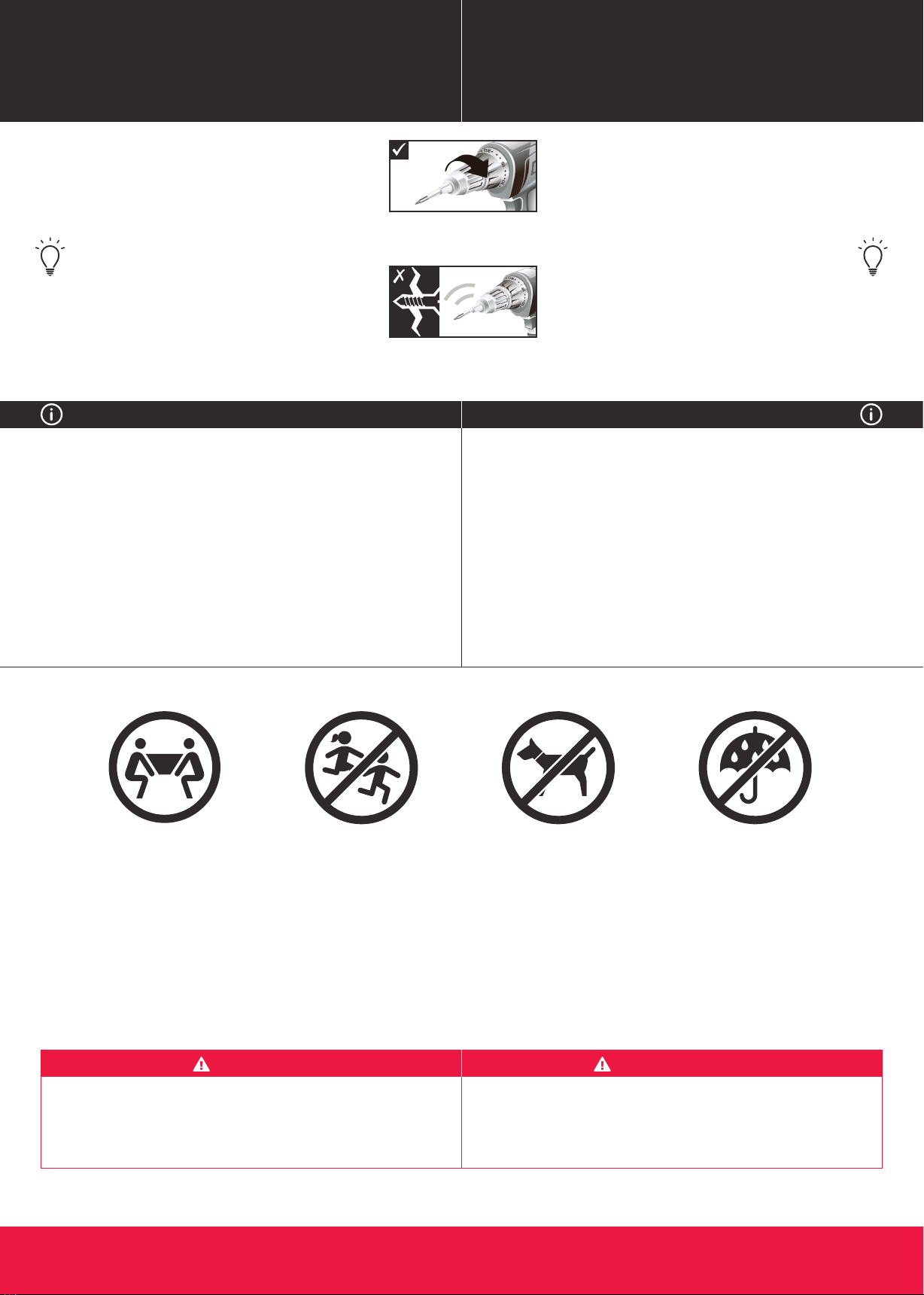

Power Tools: Set to Low Torque

/ Herramientas eléctricas:

Establecer a baja velocidad

High Torque Over Tightened

/ Una alta velocidad puede

apretar demasiado

This product is intended for INDOOR use only.

Please do not sit, climb or lean on the product.

Please do not drag the product when moving it in

order to avoid damaging the legs.

Please only use spray furniture polish to clean the

exterior surfaces of the product.

This is not a child's toy, adult supervision is required

for children playing this game.

Este producto está destinado para el uso INTERIOR

solamente.

Por favor no se siente, suba o incline sobre el producto.

Por favor no arrastre el producto cuando lo mueva de

lugar para evitar daño en las patas de la mesa.

Por favor use solamente spray para muebles para

limpiar la superﬁcie exterior del producto.

Esto no es un juguete de niños, se requiere la

supervisión adulta para niños cuando esté jugando al

juego.

- Not Included

- Included

RECOMMENDED RECOMENDADO

IMPORTANT NOTICE! ¡AVISO IMPORTANTE!

Adult Assembly Required.

CHOKING HAZARD - This item contains small parts

and small balls. Not suitable for children under 3 years.

El ensamblaje debe ser realizado por un adulto.

PELIGRO DE ASFIXIA - Este artículo contiene piezas

pequeñas y pequeñas bolas. No es apto para niños

menores de 3 años de edad.

WARNING ADVERTENCIA

Phillips Screwdriver

Standard (Flat Head

Screwdriver)

Wrench

Allen Key

Electric Screwdrivers may be helpful

during assembly; however, please set a low

torque and use extreme caution.

Los destornilladores eléctricos pueden ser

de gran ayuda durante el ensamblado; sin

embargo, por favor ajuste el par de giro

bajo y sea extremadamente precavido.

Destornillador Phillips

Destornillador de Cabeza

Plana

Llave Inglesa

Llave Allen

- No incluido

- Incluido

At least 2 adults needed

Se necesitan al menos 2

adultos

No children in assembly

area

No deben estar los niños

en el area de ensamble

Keep away from pets in

assembly area

Mantener alejados a los

animales domésticos del

area de ensamble

Do not use or keep

product outdoors. For

indoor use only. No

wet/humid conditions.

No usar o guardar el

producto en el exterior.

Solo para uso en interior.

No utilizar ni guardar el

producto en lugares

húmedos o mojados

CB056Y20001 www.medalsports.com2 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

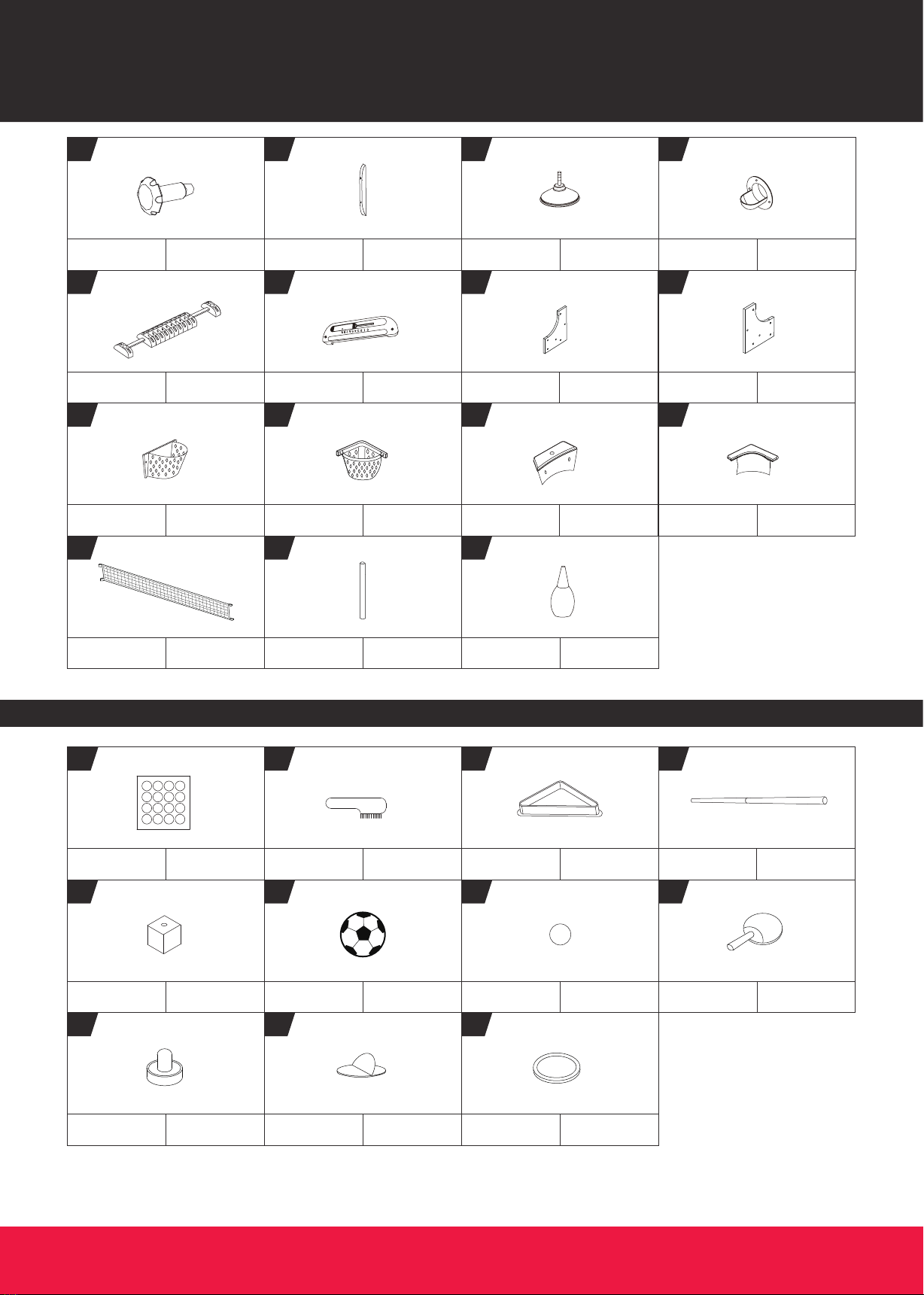

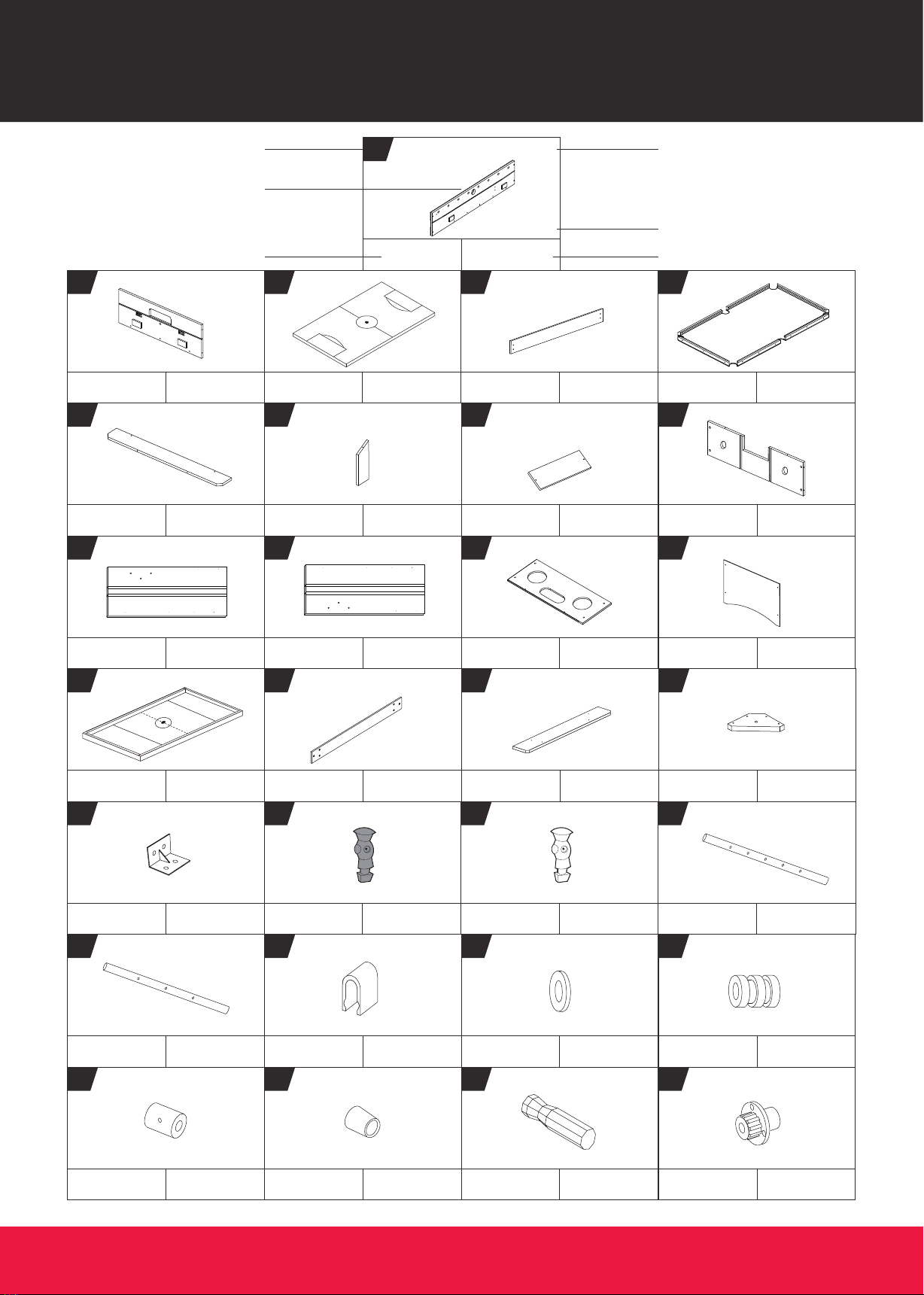

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Side Apron Delantal Lateral

FOR FIG. 1, 3

PART NUMBER

NÚMERO DE PIEZA

FIG NUMBER

NÚMERO DE FIG

QUANTITY

CANTIDAD

NOMBRE DE PIEZA

PART

PIEZA

PART NAME

FOR FIG. 4

“L” Bracket Corchete “L”

FOR FIG. 1

End Apron

Delantal Final

Player - Black Jugador - Negro

x12

FOR FIG. 22

Jugador - Silver Jugador - Plata

x12

FOR FIG. 22

5 - Hole Rod Barra de 5

Agujeros

FOR FIG. 22

3 - Hole Rod Barra de 3

Agujeros

FOR FIG. 22

Rod clip Clip de biela

FOR FIG. 25

Rod Washer Arandela

de varilla

x16

FOR FIG. 22

Foam Bumper Bómper de

Espuma

x16

FOR FIG. 22

Stop Ring Anillo de Parada

FOR FIG. 22

Rod End Cap Gorra de

Barra Final

FOR FIG. 23

Handle Mango

FOR FIG. 23

Knob Receiver Receptor

de Perilla

FOR FIG. 11

Playﬁeld Campo del juego

FOR FIG. 2

Support Brace - A Abrazadera de

soporte - A

FOR FIG. 4

Billiards Playﬁeld Cancha de

Juego de Billar

FOR FIG. 7

Under Leg

Pedestal

Bajo Pierna

Pedestal

FOR FIG. 12

Support Brace - B Abrazadera de

Soporte - B

FOR FIG. 11

Top Slat Board Tabla de

Tira Superior

FOR FIG. 20

End Panel - A Panele

de Punta - A

FOR FIG. 11

Right Leg Pata dcha

FOR FIG. 13

Left Leg Pata izda

FOR FIG. 13

Table Tennis

and Hockey Top

Tenis de Mesa y

Cima de Hockey

FOR FIG. 27

Side Leg Panel Panel de Pierna

Lateral

FOR FIG. 17

Top Rail Riel Superior

FOR FIG. 21

Leg Base Bases de Pata

FOR FIG. 13

End Panel - B Panele

de Punta - B

FOR FIG. 14

End Leg Panel Panel de

Pata Final

FOR FIG. 16

CB056Y20001 www.medalsports.com3 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

IDENTIFICADOR DE PIEZASPARTS IDENTIFIER

Locking knob Perilla de

Cerradura

FOR FIG. 20

Plastic Strip Tira Plástica

FOR FIG. 10

Leg Leveler Nivelador

de patas

FOR FIG. 16

Outside

Ball Cup

Copa exterior

para pelota

FOR FIG. 24

Slide Scorer Marcador

deslizador

FOR FIG. 24

Hockey Goal Gol de Hockey

FOR FIG. 27

Side Leg Brace-A Abrazadera

de pierna later-A

FOR FIG. 17

Side Leg Brace-B Abrazadera

de pierna later-B

FOR FIG. 17

Side Pocket Tronera Lateral

FOR FIG. 6

Corner Pocket Tronera de la

Esquina

FOR FIG. 6

Table Tennis Net Red y poste de

Tenis de Mesa

FOR FIG. 28

Table Tennis Post Poste de

mesa de tenis

FOR FIG. 9, 28

Glue Pegamento

FOR FIG. 13

Side

Pocket Cap Canasta Lateral

FOR FIG. 9

Corner

Pocket Cap

Canasta de la

Esquina

FOR FIG. 9

ACCESORIOSACCESSORIES

Billiard Ball Set Bola de Billar

Brush Cepillo

Triangle Triángulo

Soccer Ball Bola de fútbol

Table Tennis Ball Bola de

Tenis de Mesa

Table Tennis

Paddle

Paleta de Tenis

de Mesa

Pusher Golpeador

FOR FIG. 27

36'' Cues Taco 36''

Chalk Tiza

Felt Pad Almohadilla

de Fieltro

FOR FIG. 27 FOR FIG. 27

FOR FIG. 24

FOR FIG. 26

FOR FIG. 28

FOR FIG. 26

FOR FIG. 28

FOR FIG. 26

Round Puck Puck Redondo

FOR FIG. 10

M10x50mm Bolt Perno

M10x50mm

M6x32mm Bolt Perno

M6x32mm

x12

FOR FIG. 18

M6x24mm Bolt Perno

M6x24mm

x20

FOR FIG. 14, 17

M10 Washer Arandela M10

FOR FIG. 10

M6 Spring

Lock Washer

Arandela de

cierre de

Resorte M6

x32

FOR FIG. 14, 17, 18

M6 Washer Arandela M6

x32

FOR FIG. 14, 17, 18

T4x28mm Bolt Perno

T4x28mm

x28

FOR FIG. 22

4x45mm Screw Tornillo 4x45mm

x16

FOR FIG. 1, 3, 16

4x38mm Screw Tornillo 4x38mm

FOR FIG. 21

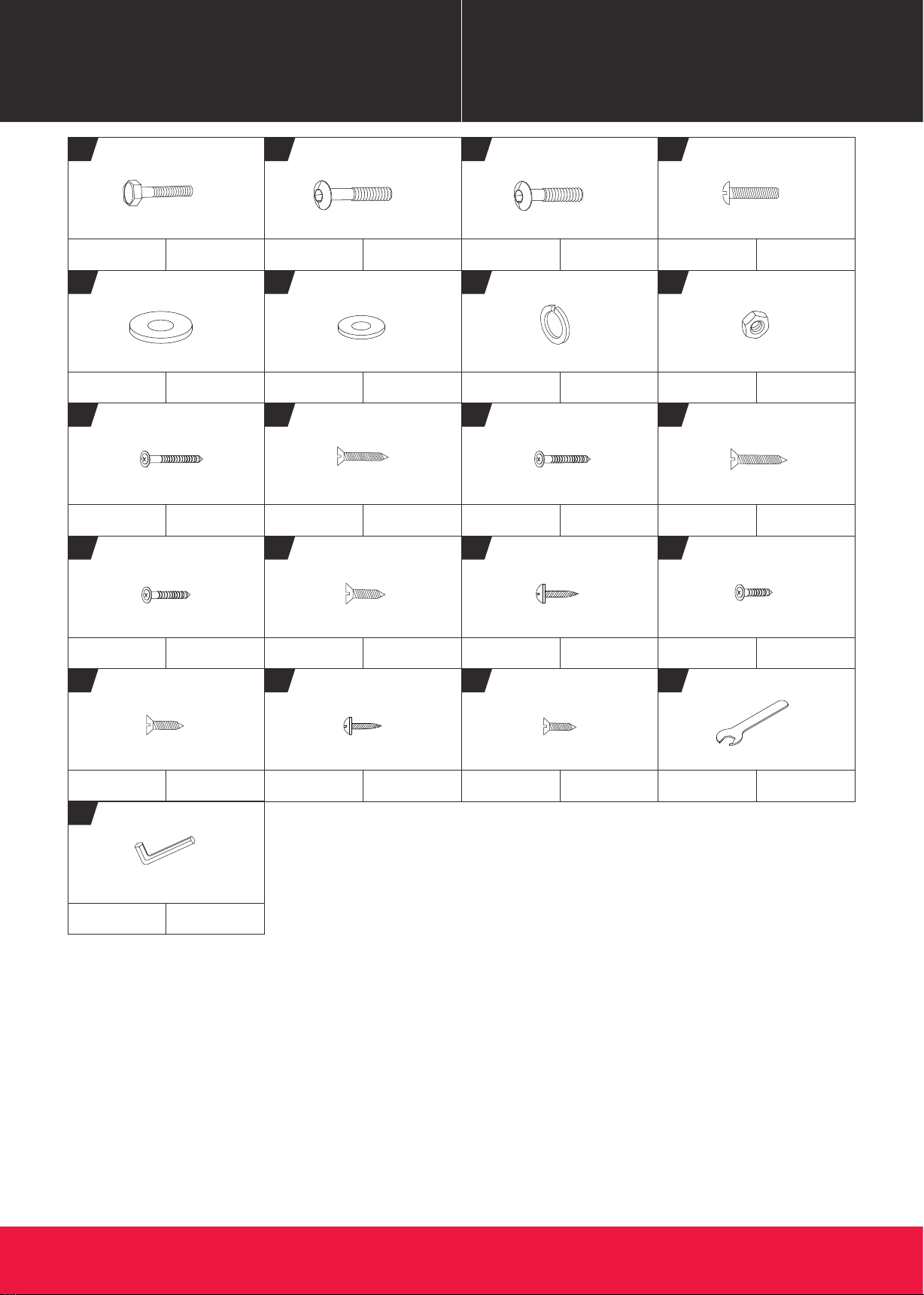

A10

3.5x38mm Screw Tornillo 3.5x38mm

A11

x34

FOR FIG. 8, 11, 12, 15, 20 FOR FIG. 13

3x38mm Screw Tornillo 3x38mm

A12

x16

4x25mm Screw Tornillo 4x25mm

FOR FIG. 24

A14

3x18mm Screw Tornillo 3x18mm

A15

FOR FIG. 10 FOR FIG. 11, 16

4x15mm Screw Tornillo 4x15mm

A16

x20

4mm Nut Tuerca 4mm

x28

FOR FIG. 22

FOR FIG. 7

A13

3.5x32mm Screw Tornillo 3.5x32mm

4x12mm Round

Head Screw

Tornillo de cabeza

redonda 4x12mm

A18

x28

FOR FIG. 4, 5, 6

3x12mm Screw Tornillo 3x12mm

A19

x12

FOR FIG. 9

Wrench Llave Inglesa

A20

FOR FIG. 24A17

4x12mm

Flat Head Screw Tornillo de Cabeza

Plana 4x12mm

A21

Allen Key Llave Allen

CB056Y20001 www.medalsports.com4 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

HERRAMIENTASHARDWARE

Find a clean, level place to begin the assembly of your

product.

Verify that you have all listed parts as shown on the

part list pages. If any parts are missing, call our

customer service.

Encuentre un lugar limpio y nivelado para comenzar

el ensamblaje del producto.

Compruebe que tenga todas las piezas que se

muestran en la lista de piezas. Si falta alguna pieza,

llame a nuestro servicio al cliente.

CB056Y20001 www.medalsports.com5 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

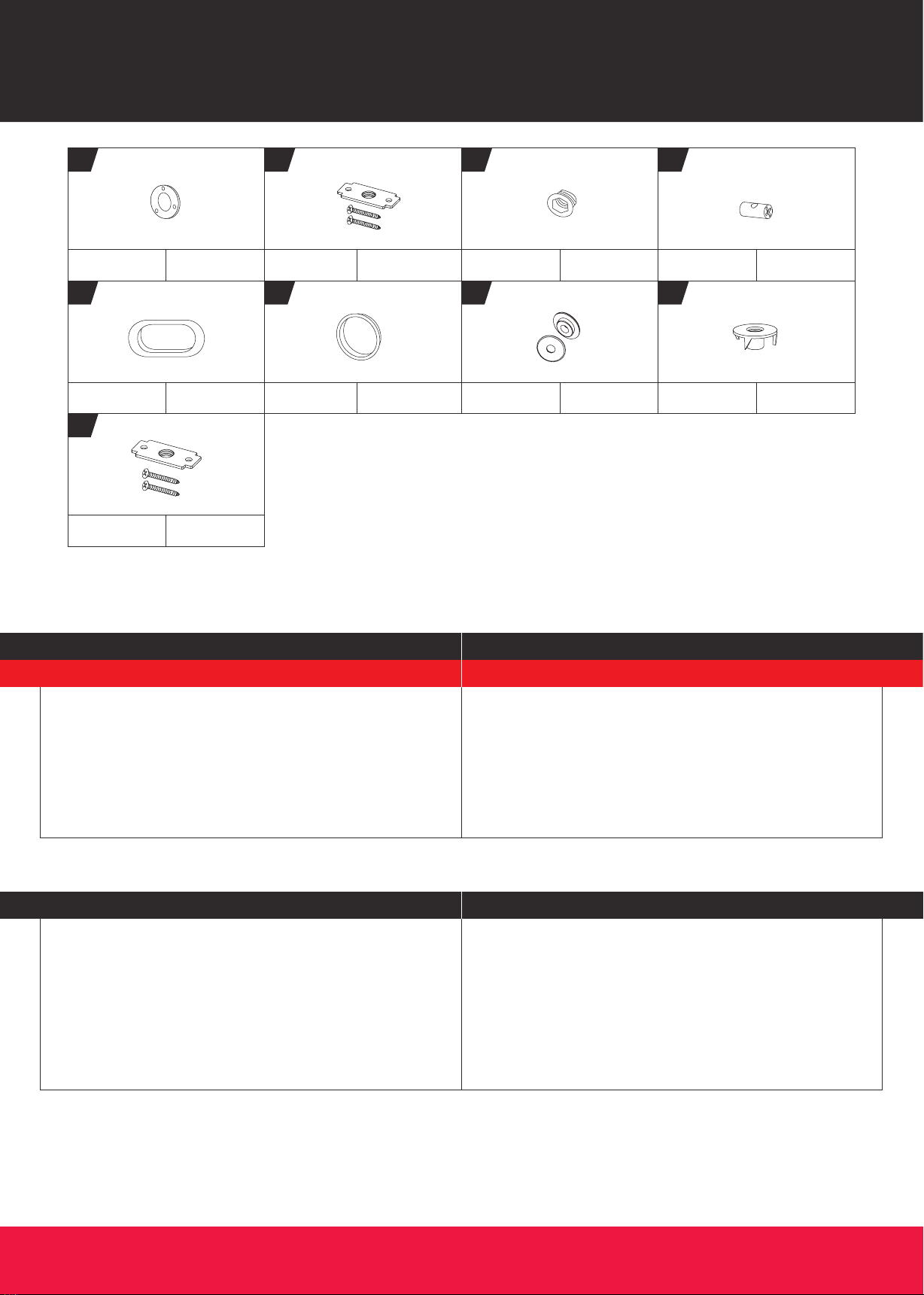

PIEZAS PREINSTALADASPRE-INSTALLED PARTS

ANTES DE MONTARBEFORE ASSEMBLY

Locking Seat Asiento de Clavija

FOR FIG. 1

M8 Square Nut

and Screws

Tuerca Cuadrada

M8 con Tornillos

FOR FIG. 13

M6 Nut Tuerca M6

x20

FOR FIG. 13, 17

Barrel Nut Tuerca de Barril

FOR FIG. 11

Ball Return Cover Cubierta de

Retorno de Bola

FOR FIG. 14

Lock Cover Bloquear

la cubierta

FOR FIG. 14

Rod Bushing Cojinete de varilla

x16

FOR FIG. 1, 3

M6 T-Nut T-Tuerca M6

x12

FOR FIG. 17

M10 Square Nut

and Screws

Tuerca Cuadrada

M10 con Tornillos

FOR FIG. 1

Please Keep Your Instructions! Your Model number is

necessary should you need to contact us. Please read

through this instruction manual book to familiarize

yourself with all parts and assembly steps. Kindly refer

to the parts list below and be sure that all parts have

been included.

¡Por favor guarde las instrucciones! Es necesario el

número de modelo para contactarse con nosotros.

Por favor léa las instrucciones para poder familiarizarse

con las piezas y los pasos para armar. Corrobore que

todas las piezas que aparecen en el “Lista de Partes” se

encuentren en el paquete.

¡AVISO IMPORTANTE!

No Devuelva Este Producto A Su Local De Venta.

IMPORTANT NOTICE!

Do Not Return This Product To The Store.

CB056Y20001 www.medalsports.com6 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

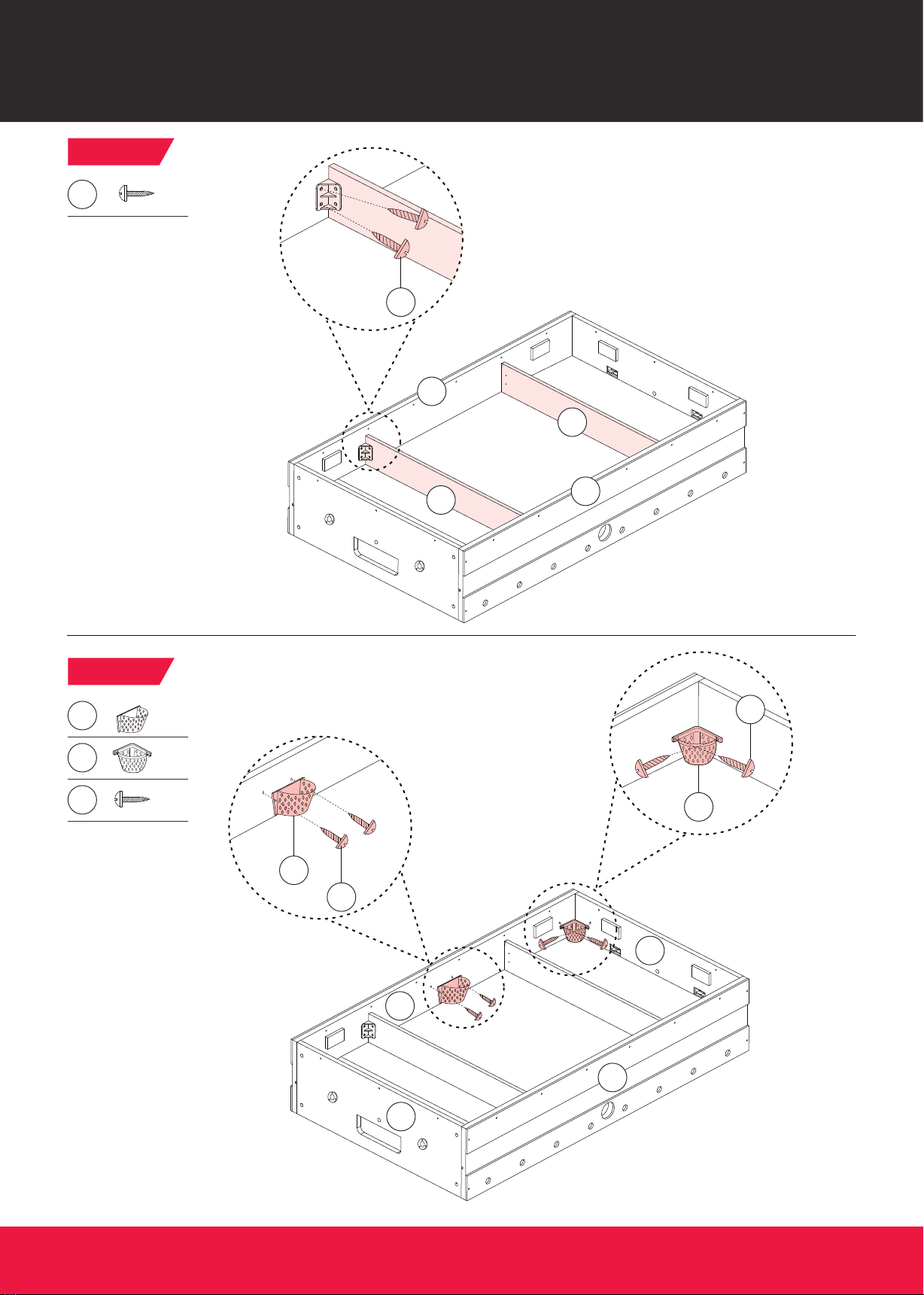

FIG. 1

P7 x8

A9 x4

Pre-installed

Note: Do not tighten the screws at this step.

Nota: No ajuste los tornillos en este paso.

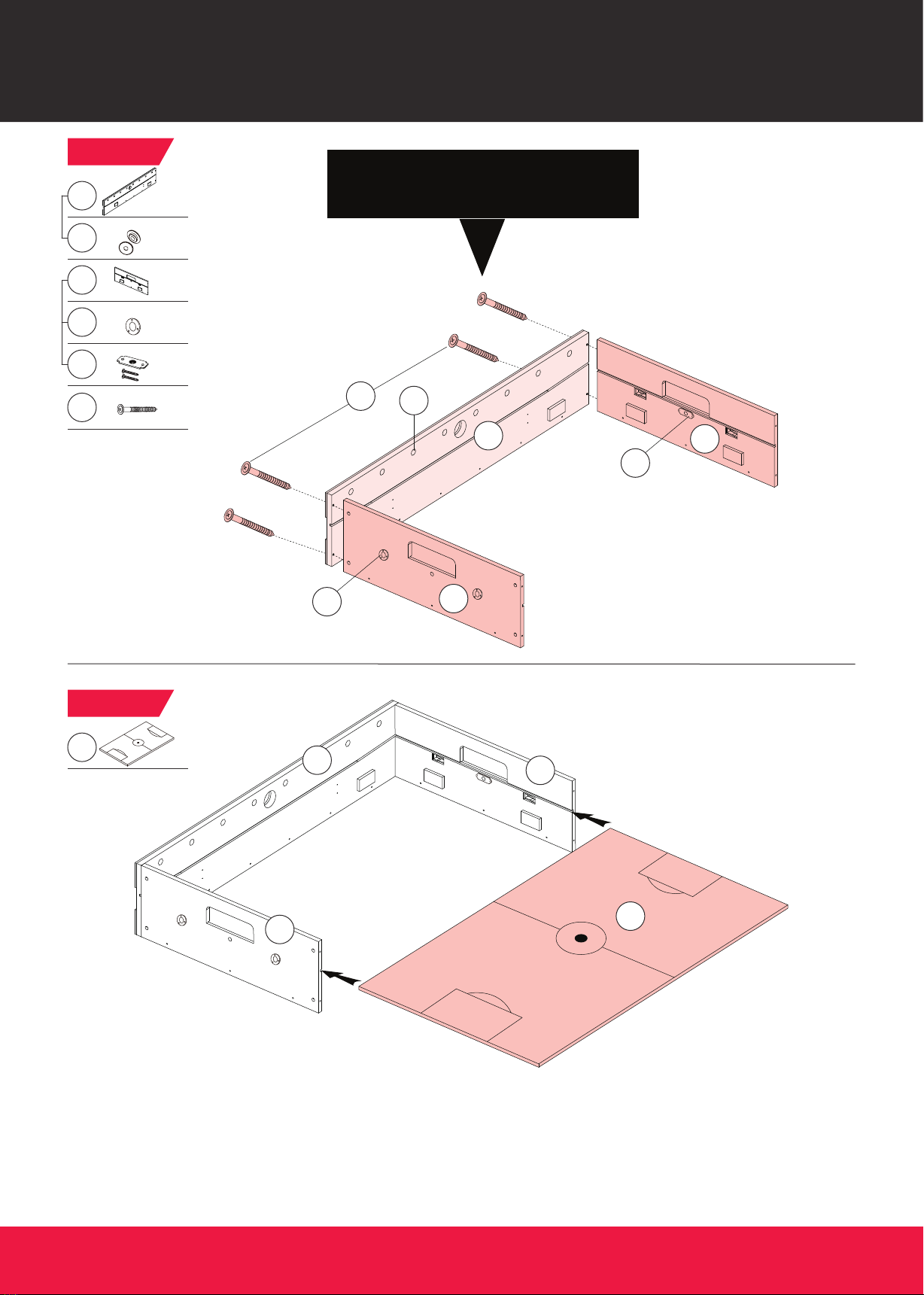

FIG. 2

3x1

CB056Y20001 www.medalsports.com7 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

Note: Ensure all parts are well assembled.

Nota: Asegúrese de que todas las piezas estén bien ensambladas.

FIG. 3

Pre-installed

FIG. 4

A18

CB056Y20001 www.medalsports.com8 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

FIG. 6

x12

A18

FIG. 5

A18

CB056Y20001 www.medalsports.com9 (Continúe en la siguiente página.)(Continued on the next page.)

English Español

MONTAJEASSEMBLY

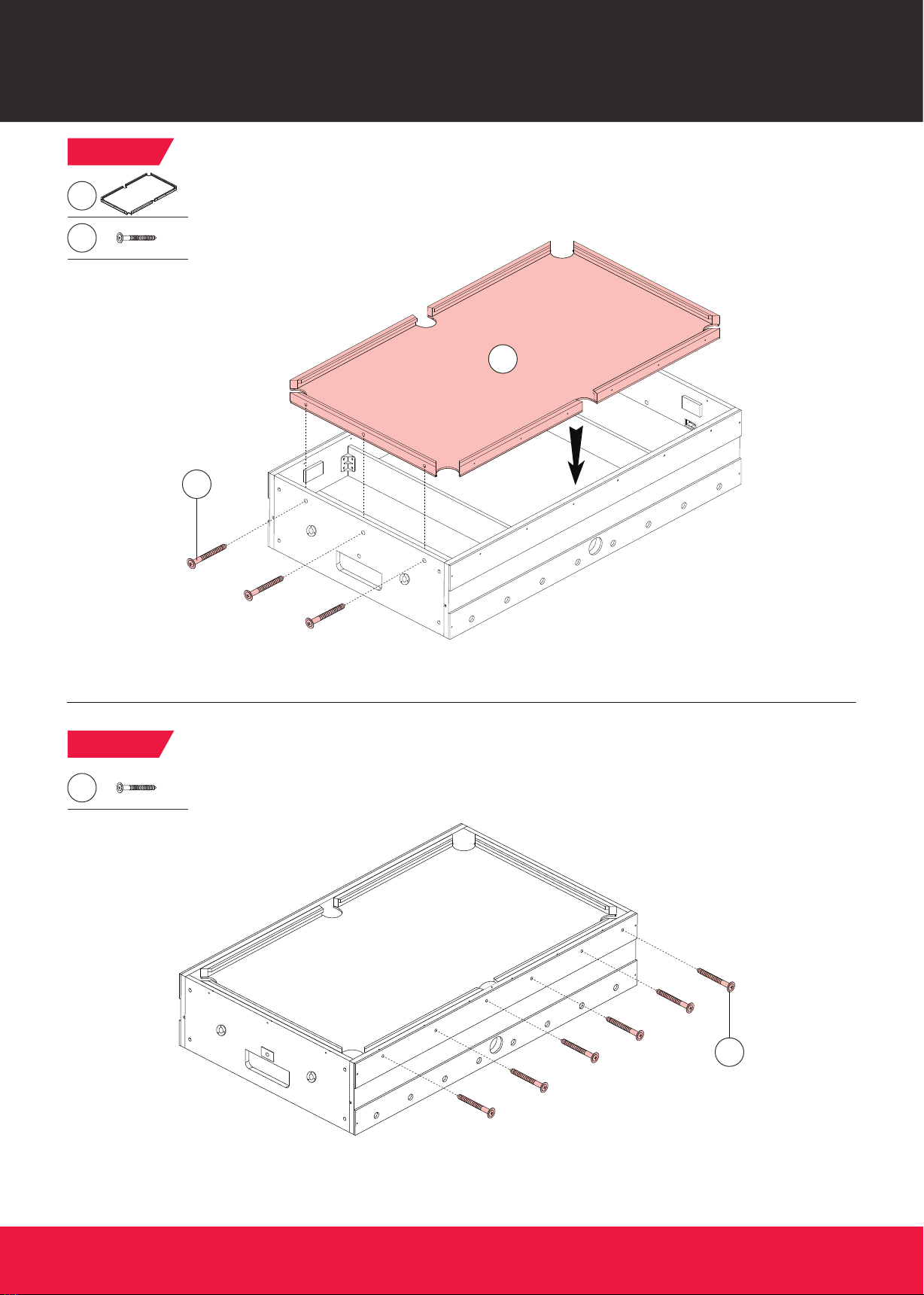

FIG. 7

A13

FIG. 8

x12

A11

A13

A11

Table des matières

Autres manuels MD SPORTS Jeu

MD SPORTS

MD SPORTS CB048Y20021 Manuel utilisateur

MD SPORTS

MD SPORTS 130766 Manuel utilisateur

MD SPORTS

MD SPORTS BLL100_047B Manuel utilisateur

MD SPORTS

MD SPORTS PK100Y22023 Manuel utilisateur

MD SPORTS

MD SPORTS CB054Y19008 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y20028 Manuel utilisateur

MD SPORTS

MD SPORTS TT412Y21020 Manuel utilisateur

MD SPORTS

MD SPORTS YUS448 019G Manuel utilisateur

MD SPORTS

MD SPORTS NE300Y19003 Manuel utilisateur

MD SPORTS

MD SPORTS AC284Y21005 Manuel utilisateur

MD SPORTS

MD SPORTS AC232Y20001 Manuel utilisateur

MD SPORTS

MD SPORTS AH060Y19021 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y21008 Manuel utilisateur

MD SPORTS

MD SPORTS TP600Y20006 Manuel utilisateur

MD SPORTS

MD SPORTS SOC054_118M Manuel utilisateur

MD SPORTS

MD SPORTS BB036Y21002 Manuel utilisateur

MD SPORTS

MD SPORTS SG020Y19016 Manuel utilisateur

MD SPORTS

MD SPORTS AH048Y21010 Manuel utilisateur

MD SPORTS

MD SPORTS AWH084 098E Manuel utilisateur

MD SPORTS

MD SPORTS FS056Y21001 Manuel utilisateur

MD SPORTS

MD SPORTS Barrington AC108Y21012 Manuel utilisateur

MD SPORTS

MD SPORTS AH072Y22006 Manuel utilisateur

MD SPORTS

MD SPORTS CB048Y19017 Manuel utilisateur

MD SPORTS

MD SPORTS AH042Y19003 Manuel utilisateur

Manuels Jeu populaires d'autres marques

Outdoor Play

Outdoor Play Box it! 2020 Manuel utilisateur

Beleduc

Beleduc Papilio Manuel utilisateur

Costway

Costway UY10001 Manuel utilisateur

Vex

Vex Add It Up Manuel utilisateur

DGT

DGT Centaur Manuel utilisateur

Radica Games

Radica Games BUCKAROO 630 Manuel utilisateur

Fundex Games

Fundex Games Timber Tumble Manuel utilisateur

Go! Gater

Go! Gater 1-1-16453-TP02 Manuel utilisateur

Smoby

Smoby BBF Challenger Manuel utilisateur

Hathaway

Hathaway BG2019SK Manuel utilisateur

Roberto Sport

Roberto Sport INGLESE Manuel utilisateur

Beleduc

Beleduc XXL Witches' Kitchen Manuel utilisateur

Koala Technologies

Koala Technologies KoalaWare Spider Eater Manuel utilisateur

Tomy

Tomy The Magic Oven Manuel utilisateur

Sega

Sega GAME SHOW Manuel utilisateur

Tiger Electronics

Tiger Electronics Last Out 7-584-0 Manuel utilisateur

Fisher-Price

Fisher-Price RollOverRover Manuel utilisateur

Mattel

Mattel World Championship Football Manuel utilisateur
