Assembly Instructions Electric Sit Stand Workstation with Keyboard

99548/99549

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to be sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packing straps before you start to assemble.

• Don’t tighten all screws/bolts until all completely assembled.

• Keep all hardware parts out of reach of children.

• It is recommended for 2 persons to complete this assembly.

STEP 1 STEP 2

Two people are required to

assemble and move this model.

1 Pc

M4 x 12

4 Pcs + 1 extra Pc

1 Pc

4 mm

1 Pc

4 Pcs

+ 1 extra Pc

1 Pc

M4 x 25

4 Pcs + 1 extra Pc

M6 x 10

18 Pcs + 1 extra Pc

10 Pcs

+ 1 extra Pc

M5 x 8

4 Pcs + 1 extra Pc1 Pc

3 mm

1 Pc

Unscrew 4 screws to take off the cap.

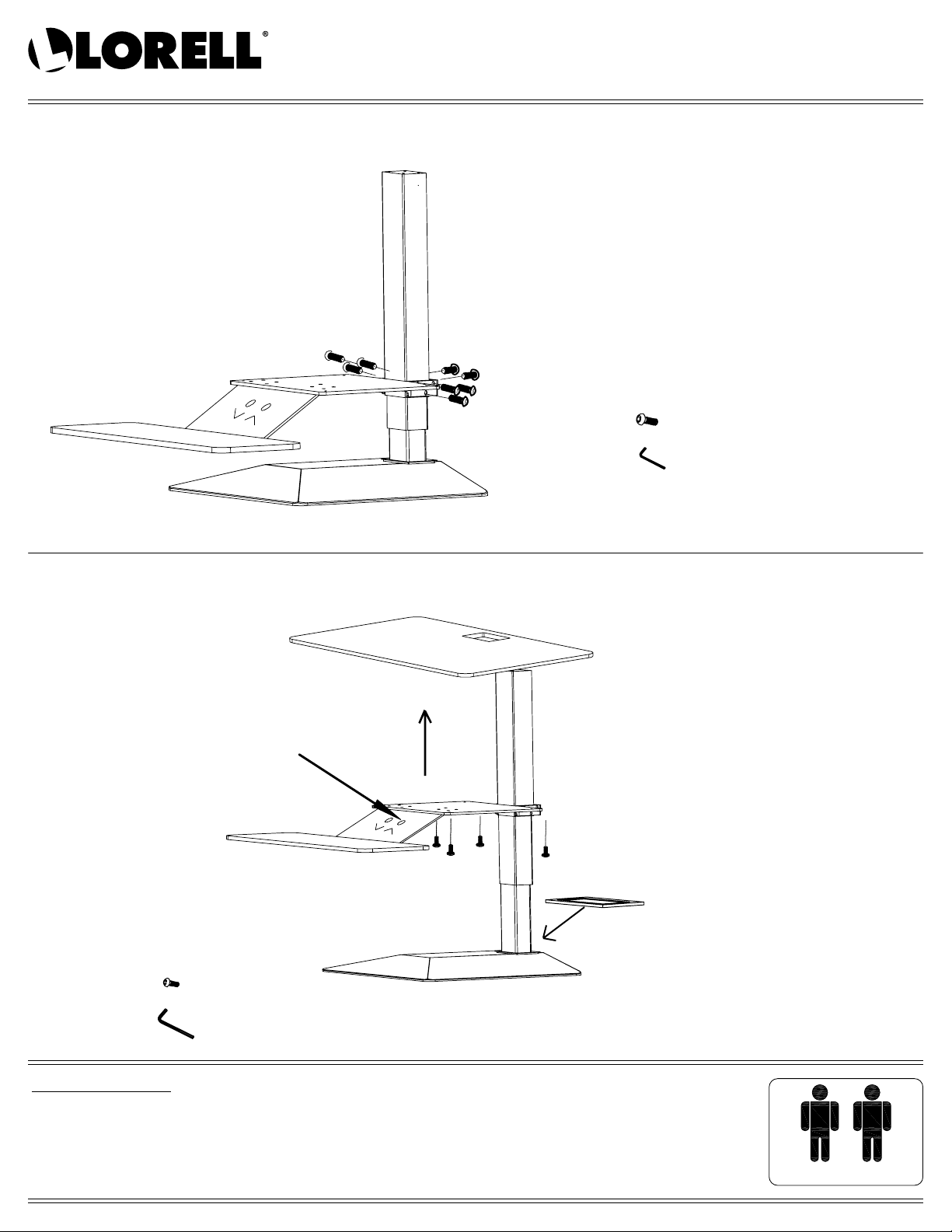

Center leg (part A) goes through the bottom

base (part B).

Use 4 pcs M6*10 screws and the washers to

assemble the two sides ﬁrst (do not tighten).

Connect wire as pictured in view “a”.

Push wire into the bottom base inner space.

F X 4

M X 1

N X 4

Assembly Instructions

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to be sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packing straps before you start to assemble.

• Don’t tighten all screws/bolts until all completely assembled.

• Keep all hardware parts out of reach of children.

• It is recommended for 2 persons to complete this assembly. Two people are required to

assemble and move this model.

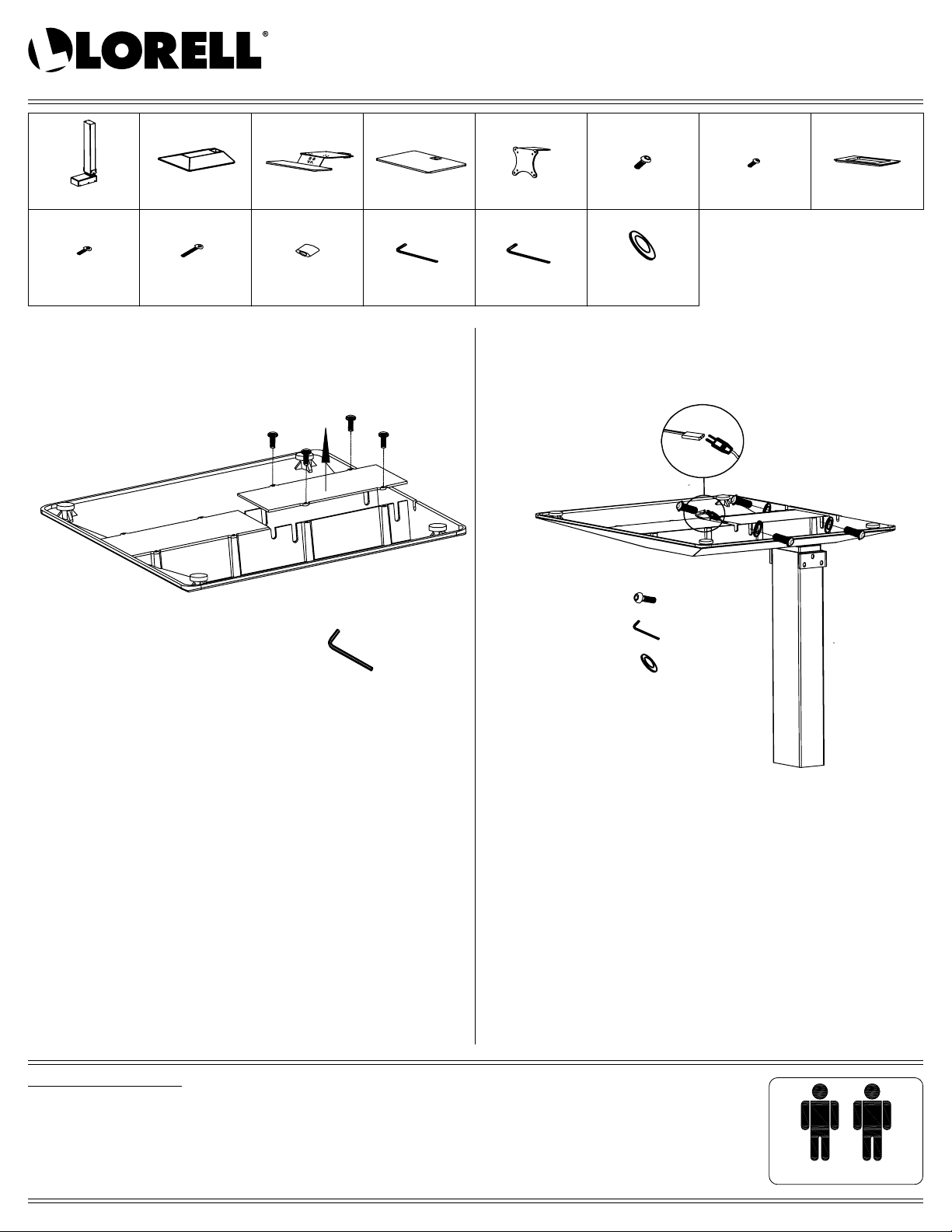

Assemble the bottom cover (refer to step 1).

Adjust wire in the cable clamp behind the center leg.

Use 2 pcs M6*10 screws and washers to

assemble at the rear position.

Tighten 4 pcs side screws (refer to step 2).

Note: It’s recommended to install rear screws

with unit upside down.

STEP 3

STEP 5

STEP 4

F X 2

M X 1

N X 2

Electric Sit Stand Workstation with Keyboard

99548/99549

Assembly Instructions

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to be sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packing straps before you start to assemble.

• Don’t tighten all screws/bolts until all completely assembled.

• Keep all hardware parts out of reach of children.

• It is recommended for 2 persons to complete this assembly. Two people are required to

assemble and move this model.

STEP 6

STEP 7

Place table panel (part C) through center leg.

Assemble 8 pcs "F" screws but do not tighten.

Keep desk top panel in horizontal position and

then tighten all 8 pcs "F" screws.

Connect to electricity and press

button to adjust to a higher position.

Assemble decorating rubber "H".

Use 4 pcs M5*8 screws to assemble

the top panel.

F X 8

M X 1

G X 4

L X 1

Electric Sit Stand Workstation with Keyboard

99548/99549

Assembly Instructions

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to be sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packing straps before you start to assemble.

• Don’t tighten all screws/bolts until all completely assembled.

• Keep all hardware parts out of reach of children.

• It is recommended for 2 persons to complete this assembly. Two people are required to

assemble and move this model.

STEP 8

STEP 9

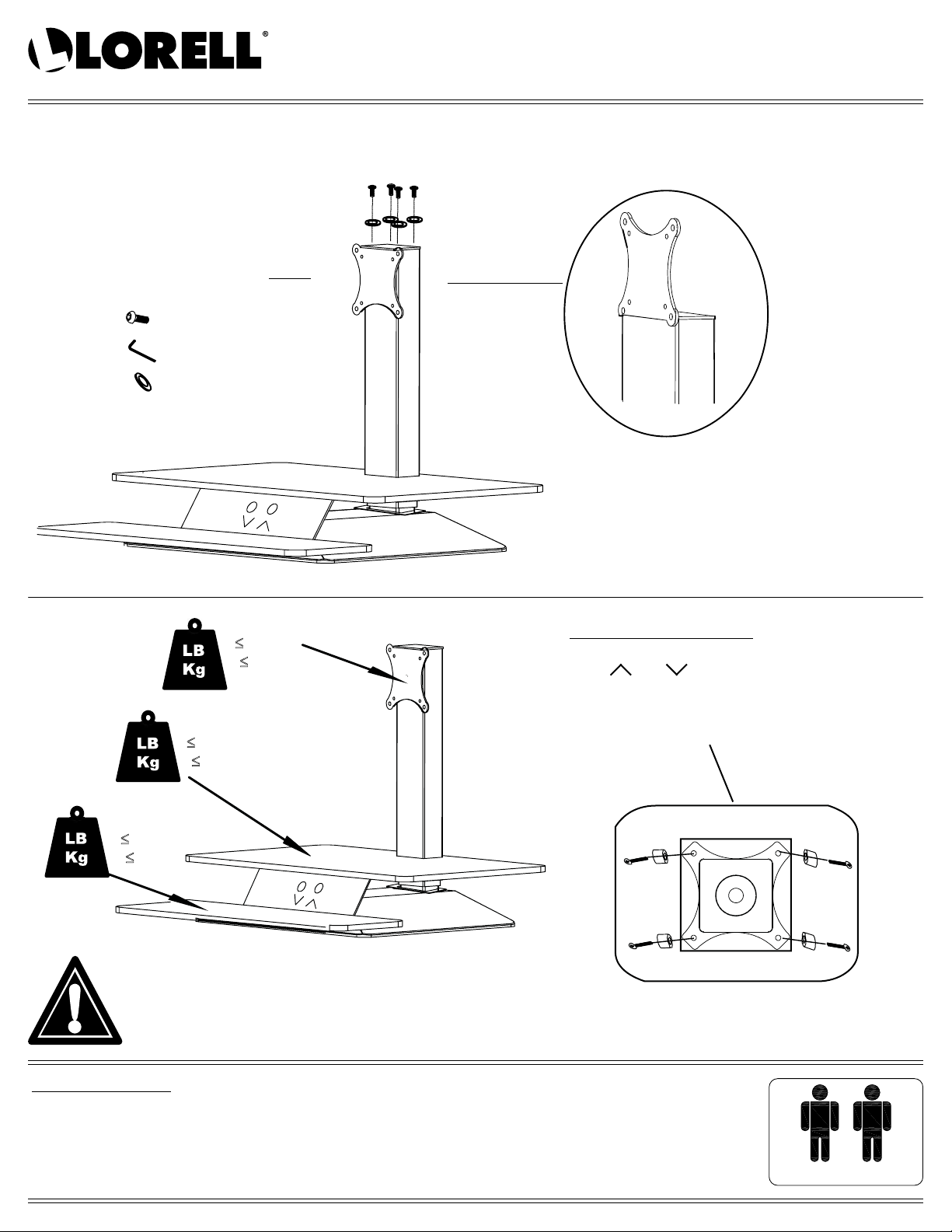

Customer can choose to assemble display

support rack (part E) at high or low position.

NOTE:

PARTS (I, J, K) are used to assemble the

computer screen.

COMPLETED ASSEMBLY

Press "and "buttons to adjust the height.

Low High

F X 4

M X 1

N X 4

Electric Sit Stand Workstation with Keyboard

99548/99549

≤ 22 lbs

(≤ 10kg)

≤ 22 lbs

(≤ 10kg)

≤ 5 lbs

(≤ 2kg)

CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY.

SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR!

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou

un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage. 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Instructions d’assemblage Poste de travail assis-debout électrique

99548/99549

ÉTAPE 1 ÉTAPE 2

1 Pc

M4 x 12

4 Pcs + 1 extra Pc

1 Pc

4 mm

1 Pc

4 Pcs

+ 1 extra Pc

1 Pc

M4 x 25

4 Pcs + 1 extra Pc

M6 x 10

18 Pcs + 1 extra Pc

10 Pcs

+ 1 extra Pc

M5 x 8

4 Pcs + 1 extra Pc1 Pc

3 mm

1 Pc

Dévissez ces quatre vis avant de retirer le couvercle.

Insérez le poteau de support A dans la base B.

Glissez quatre vis F (M6*10) dans des rondelles

N et les insérez des deux côtés intérieurs du

compartiment central sans les visser.

Reliez le ﬁl tel qu’illustré dans la vue en détail « a

» avant de le glisser dans le compartiment.

F X 4

M X 1

N X 4

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou

un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage. 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Instructions d’assemblage Poste de travail assis-debout électrique

99548/99549

Remettre le couvercle en place (voir étape 1).

Glissez le ﬁl dans le poteau de support.

Glissez deux vis F (M6*10) dans des rondelles

N et les insérez dans le côté extérieur du

compartiment central.

Vissez les quatre vis F des deux côtés intérieurs

du compartiment (voir étape 2).

ÉTAPE 3

ÉTAPE 5

ÉTAPE 4

Remarque : Il est recommandé de retourner le

produit à l’envers avant de visser

les vis arrière.

F X 2

M X 1

N X 2

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou

un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage. 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Instructions d’assemblage Poste de travail assis-debout électrique

99548/99549

ÉTAPE 6

ÉTAPE 7

Insérez le plateau C dans le poteau de support.

Insérez huit vis F dans les trous sans les visser.

Assurez-vous que le plateau est bien horizontal

avant de visser les huit vis F.

Utilisez ces boutons pour ajuster la

hauteur une fois que le ﬁl d’alimentation

est branché dans une prise électrique.

Glissez le caoutchouc de protection H sur la base.

Insérez les quatre vis G (M5*8) dans

le plateau supérieur.

F X 8

M X 1

G X 4

L X 1

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou

un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage. 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Instructions d’assemblage Poste de travail assis-debout électrique

99548/99549

ÉTAPE 8

Le support pour le moniteur peut être monté en

position haute ou basse.

REMARQUE :

Utilisez les pièces I, J et K pour ﬁxer le

moniteur en place.

MONTAGE FINALISÉ

Utilisez "les "boutons indiqués pour

ajuster la hauteur.

Basse Haute

F X 4

M X 1

N X 4

ÉTAPE 9

≤ 22 lbs

(≤ 10kg)

≤ 22 lbs

(≤ 10kg)

≤ 5 lbs

(≤ 2kg)

AVERTISSEMENT:VEUILLEZ RESPECTER LA CHARGE MAXIMALE

INDIQUÉE AFIN D'ÉVITER LES RISQUESDE BLESSURE OU DE

DOMMAGE MATÉRIEL!

NOTA IMPORTANTE:

• Coloque todas las partes laminadas sobre una superﬁcie limpia y uniforme (como un tapete o la alfombra)

para evitar que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen este ensamble.

Se necesitan dos personas para

ensamblar y mover este modelo.

Instrucciones de ensamble

Estación de trabajo eléctrica para trabajar

sentado o de pie con teclado

99548/99549

PASO 1 PASO 2

1 Pc

M4 x 12

4 Pcs + 1 extra Pc

1 Pc

4 mm

1 Pc

4 Pcs

+ 1 extra Pc

1 Pc

M4 x 25

4 Pcs + 1 extra Pc

M6 x 10

18 Pcs + 1 extra Pc

10 Pcs

+ 1 extra Pc

M5 x 8

4 Pcs + 1 extra Pc1 Pc

3 mm

1 Pc

Suelte los 4 tornillos para quitar la tapa.

La pata central (Pieza A) se instala en la base

inferior (Pieza B).

Utilice los 4 tornillos M6*10 y su arandela para

armar los dos lados primero (No apriete).

Conecte el cable como se muestra en (Pic:A).

Empuje el cable en el espacio interior de la base

inferior.

F X 4

M X 1

N X 4

NOTA IMPORTANTE:

• Coloque todas las partes laminadas sobre una superﬁcie limpia y uniforme (como un tapete o la alfombra)

para evitar que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen este ensamble.

Se necesitan dos personas para

ensamblar y mover este modelo.

Instrucciones de ensamble

Estación de trabajo eléctrica para trabajar

sentado o de pie con teclado

99548/99549

Arme la cubierta inferior

Ajuste el cable en la abrazadera del cable detrás de la pata central.

Utilice los 2 tornillos M6*10 y su arandela para

armar la unidad en su posición posterior.

Apriete los 4 tornillos laterales

PASO 3

PASO 5

PASO 4

Nota: Se recomienda instalar los tornillos

traseros con la unidad al revés.

F X 2

M X 1

N X 2

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Lorell Mobilier d'intérieur

Lorell

Lorell LLR69515 Manuel utilisateur

Lorell

Lorell LLR60338 Manuel utilisateur

Lorell

Lorell 69372 Manuel utilisateur

Lorell

Lorell 69424 Manuel utilisateur

Lorell

Lorell 87263 Manuel utilisateur

Lorell

Lorell LLR60225 Manuel utilisateur

Lorell

Lorell LLR55630 Manuel utilisateur

Lorell

Lorell LLR63283 Manuel utilisateur

Lorell

Lorell LLR86210 Manuel utilisateur

Lorell

Lorell 60114 Manuel utilisateur

Lorell

Lorell LLR20018 Manuel utilisateur

Lorell

Lorell 69611 Manuel utilisateur

Lorell

Lorell 61623 Manuel utilisateur

Lorell

Lorell LLR68572 Manuel utilisateur

Lorell

Lorell LLR69585 Manuel utilisateur

Lorell

Lorell LLR20979 Manuel utilisateur

Lorell

Lorell 59606 Manuel utilisateur

Lorell

Lorell LLR60600 Manuel utilisateur

Lorell

Lorell LLR36420/60065 Manuel utilisateur

Lorell

Lorell LLR44312 Manuel utilisateur

Lorell

Lorell LLR66984 Manuel utilisateur

Lorell

Lorell 59605 Manuel utilisateur

Lorell

Lorell LLR99759 Manuel utilisateur

Lorell

Lorell LLR60067 Manuel utilisateur

Manuels Mobilier d'intérieur populaires d'autres marques

Homelegance

Homelegance California 1662PEK-1CK Manuel utilisateur

Osmond Ergonomics

Osmond Ergonomics FLO Manuel utilisateur

OVE

OVE ELOISE 42 Manuel utilisateur

overstock

overstock MF286255 Manuel utilisateur

Sonoma

Sonoma 160-801 Manuel utilisateur

BOLERO

BOLERO Wicker Side Chair CF158 Guide d'installation

Coaster

Coaster 4799N Manuel utilisateur

Stor-It-All

Stor-It-All WS39MP Manuel de programmation

Lexicon

Lexicon 194840161868 Manuel utilisateur

Next AMELIA NEW 462947 Manuel utilisateur

Furinno

Furinno 18089 Manuel utilisateur

Munchkin

Munchkin Push to Close MK0001 Manuel utilisateur

impekk

impekk Manual II Manuel utilisateur

Elements

Elements Ember Nightstand CEB700NSE Manuel utilisateur

JWA

JWA CARY 68429 Manuel utilisateur

VIPACK

VIPACK AMORI AMKB9014 Manuel utilisateur

Anthro

Anthro GT03 Series Manuel utilisateur

Rowico

Rowico SANNA Manuel utilisateur
