Printer Stand
Piédestal d’imprimante
Mesa para impresora
LLR44312
3446D_F V4.indd 13446D_F V4.indd 1 3/4/11 1:14 PM3/4/11 1:14 PM
Page 1 of 18
Instructions:
If you are missing parts or have other concerns, please email Lorell@sprich.com or fax: 404-472-9063.
Please provide the following information:
1. Full Name
2. Physical Address – do not include P.O. Box as our carriers cannot deliver to a P.O. Boxes
3. Phone Number
4. Model Number
5. Part Number
6. Invoice #
7. Date of Purchase
Note: Our policy is to send all parts requests normal ground transportation, if your requirements are to have these parts via
overnight/next day, please provide your designated carrier and account number. Replacement panels are not available. If damaged
has occurred during shipment, please return the entire unit to place of purchase for credit and replacement. Original Invoice may be
required.
Before you begin:
Open, identify and count all parts prior to assembly. Lay out the parts on a non-abrasive surface such
as carpet or blanket. You will need the tools identified below:
1. Phillips Head Screw Driver
2. Flat Head Screw Driver
3. Rubber Mallet (recommended)
3446D_F V4.indd 13446D_F V4.indd 1 3/4/11 1:14 PM3/4/11 1:14 PM
Page 2 of 18

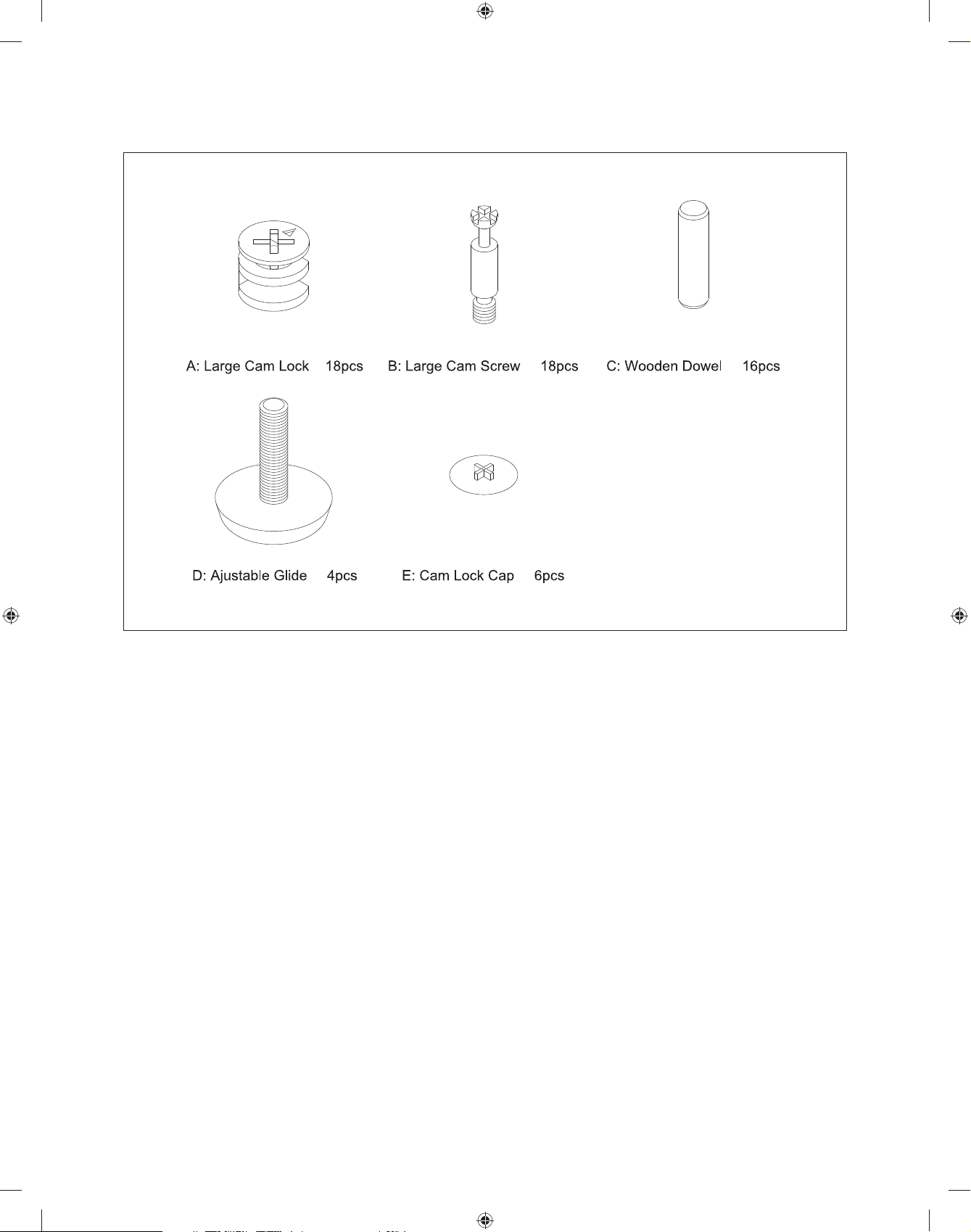

HARDWARE IDENTIFICATION
3446D_F V4.indd 23446D_F V4.indd 2 3/4/11 1:14 PM3/4/11 1:14 PM

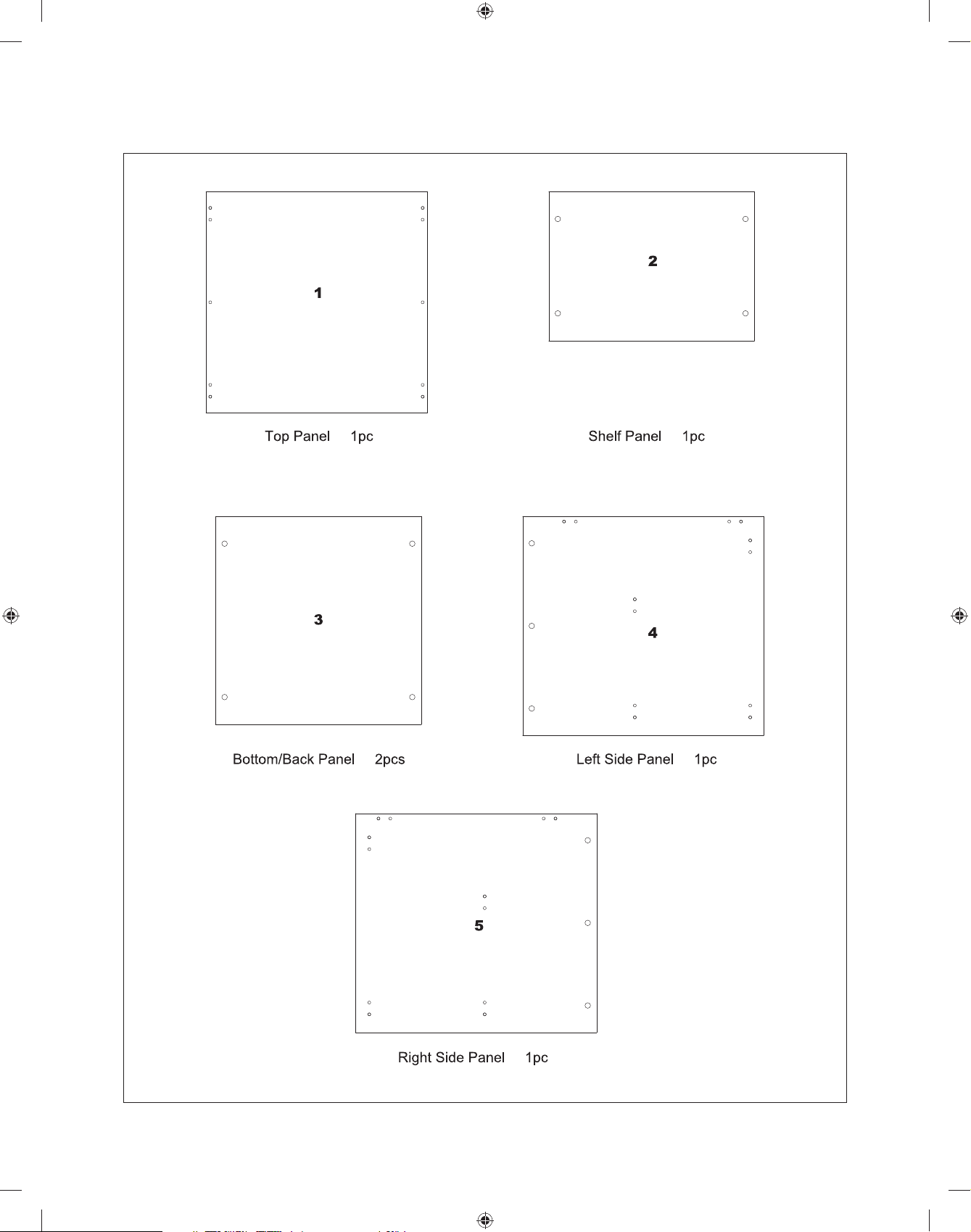

PANEL IDENTIFICATION
Page 3 of 18
3446D_F V4.indd 33446D_F V4.indd 3 3/4/11 1:14 PM3/4/11 1:14 PM
Page 4 of 18

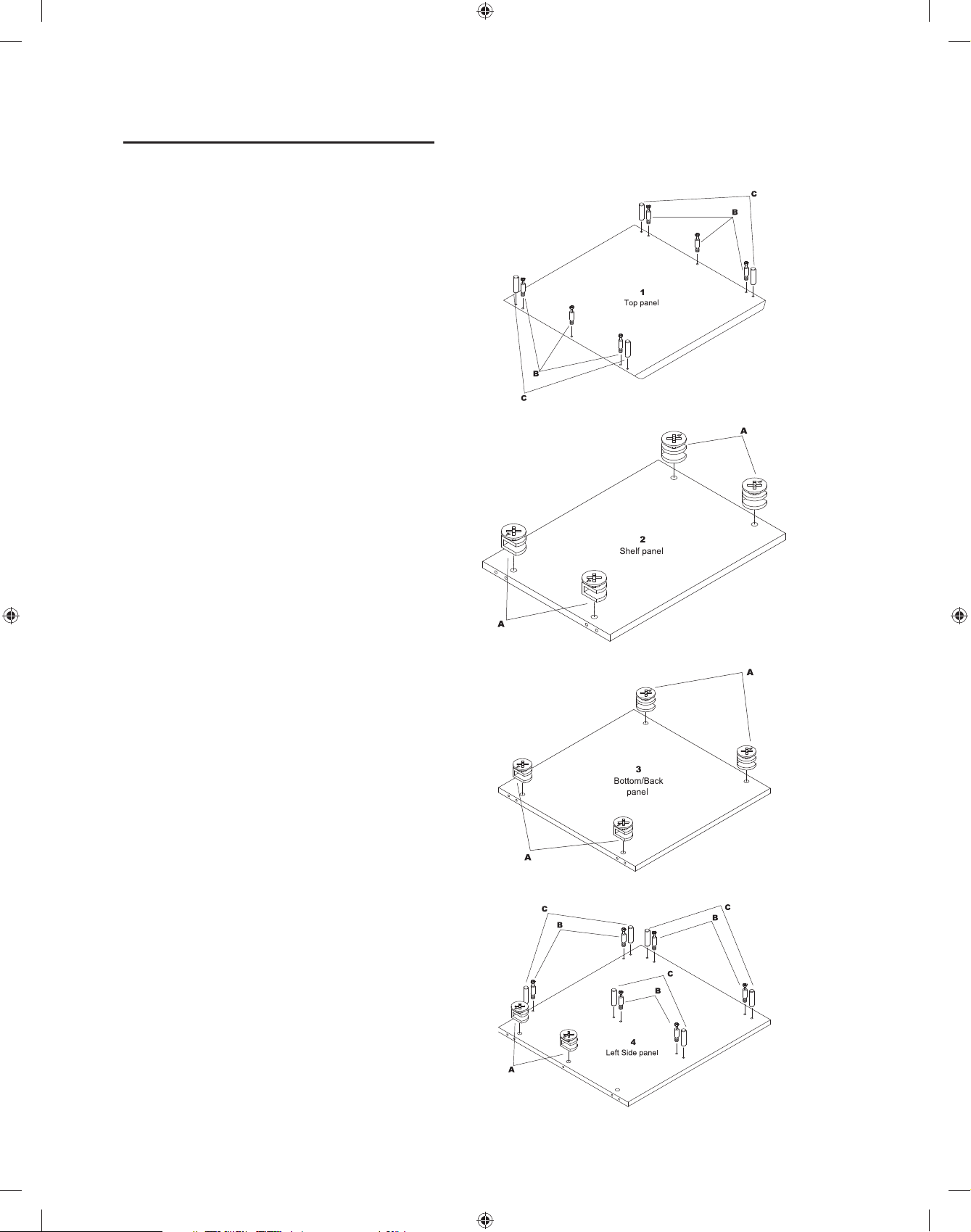

Step 1
Lay Top Panel (1) on its top with the
pre-drilled holes facing up. Insert the 4
Wooden Dowels (C) in the outside hole
positions as shown are drawing. Tap into
place with Rubber Mallet.
Insert the 6 Large Cam Screws (B) into
the specified positions shown utilizing a
Phillips Head Screwdriver.
Step 2
Lay the Shelf Panel (2) with holes facing
up. Insert the 4 Large Cam Locks in the
holes specified. When inserting the cam
lock, make sure that the arrow is facing
the cam screw entry.
Step 3
Lay the Bottom and Back Panels (3), 1
each, with the holes facing up. Insert 4
Large Cam Locks (A) into each of panels
in the holes specified.
Step 4
With the holes facing up, insert 2 Large
Cam Locks (A) into the Left Side Panel (4).
Next, insert 6 Large Cam Screws (B) in the
holes specified.
Next insert 6 Wooden Dowels (C) in
the holes specified. Tap into place with
Rubber Mallet.
ASSEMBLY INSTRUCTIONS
3446D_F V4.indd 43446D_F V4.indd 4 3/4/11 1:14 PM3/4/11 1:14 PM
Page 5 of 18

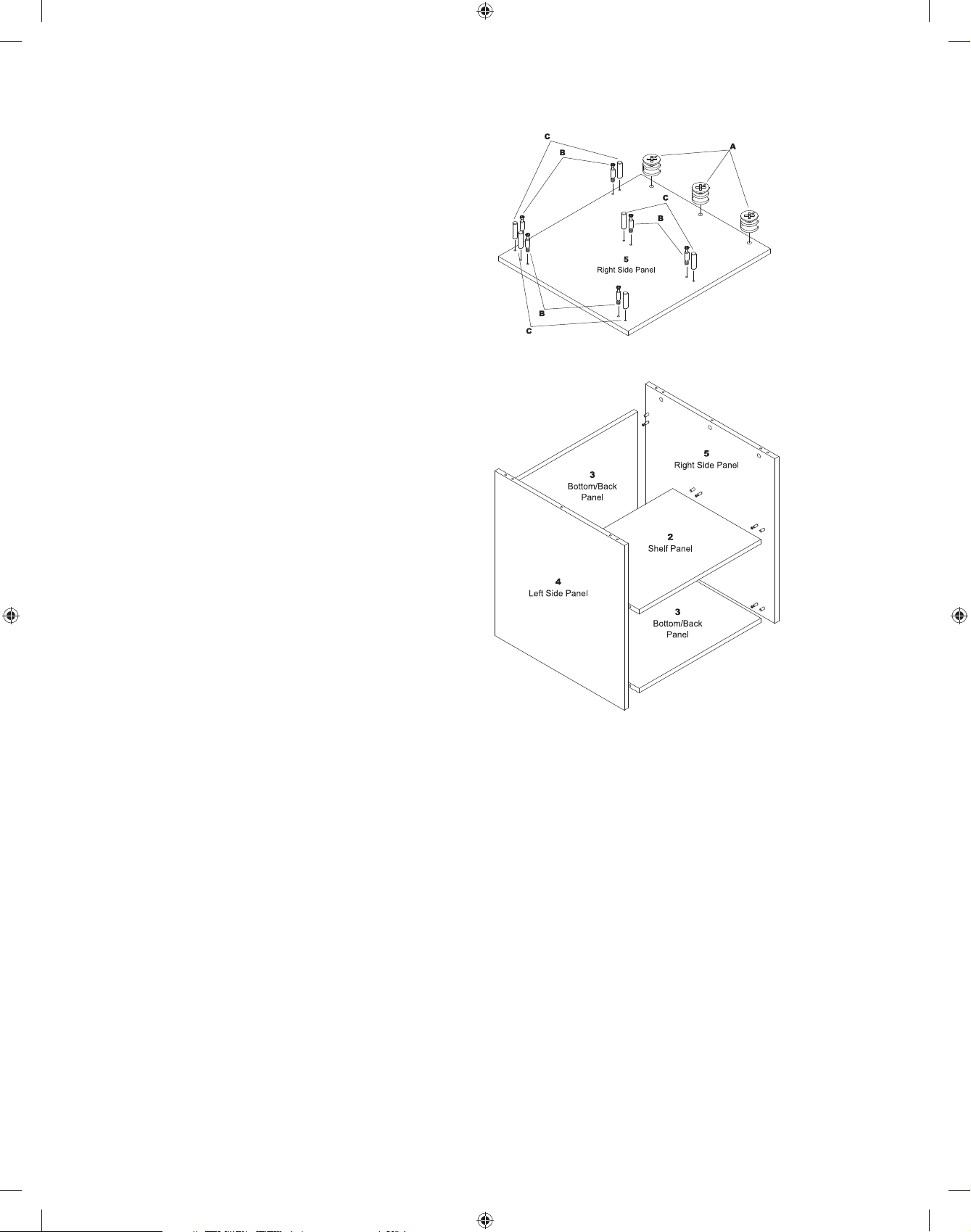

Step 5
Repeat Step 4 only utilizing the Right
Side Panel (5).
Step 6
With the Left Side Panel (4) laid with
the screws and posts facing up, insert the
Bottom Panel (3) in the position specified.
Using a Phillips Screw Driver rotate the 2
Cam Locks 1/2 turn clockwise until snug.
(DO NOT OVER TIGHTEN)
Next insert the Back Panel (3) in the
position specified. Using a Phillips Screw
Driver rotate the 2 Cam Locks 1/2 turn
clockwise until snug. (DO NOT OVER
TIGHTEN).
Next insert the Shelf Panel (2) in the
position specified. Using a Phillips Screw
Driver rotate the 2 Cam Locks 1/2 turn
clockwise until snug. (DO NOT OVER
TIGHTEN).
Next attach the Right Side Panel (5) in
the position specified. Make sure that all
Large Cam Screws and Wooden Dowels
fit firmly into position on the Bottom
Panel (3), Back Panel (3) and Shelf Panel
(2). Using a Phillips Screw Driver rotate
the 2 Cam Locks 1/2 turn clockwise until
snug. (DO NOT OVER TIGHTEN).
3446D_F V4.indd 53446D_F V4.indd 5 3/4/11 1:14 PM3/4/11 1:14 PM
Page 6 of 18

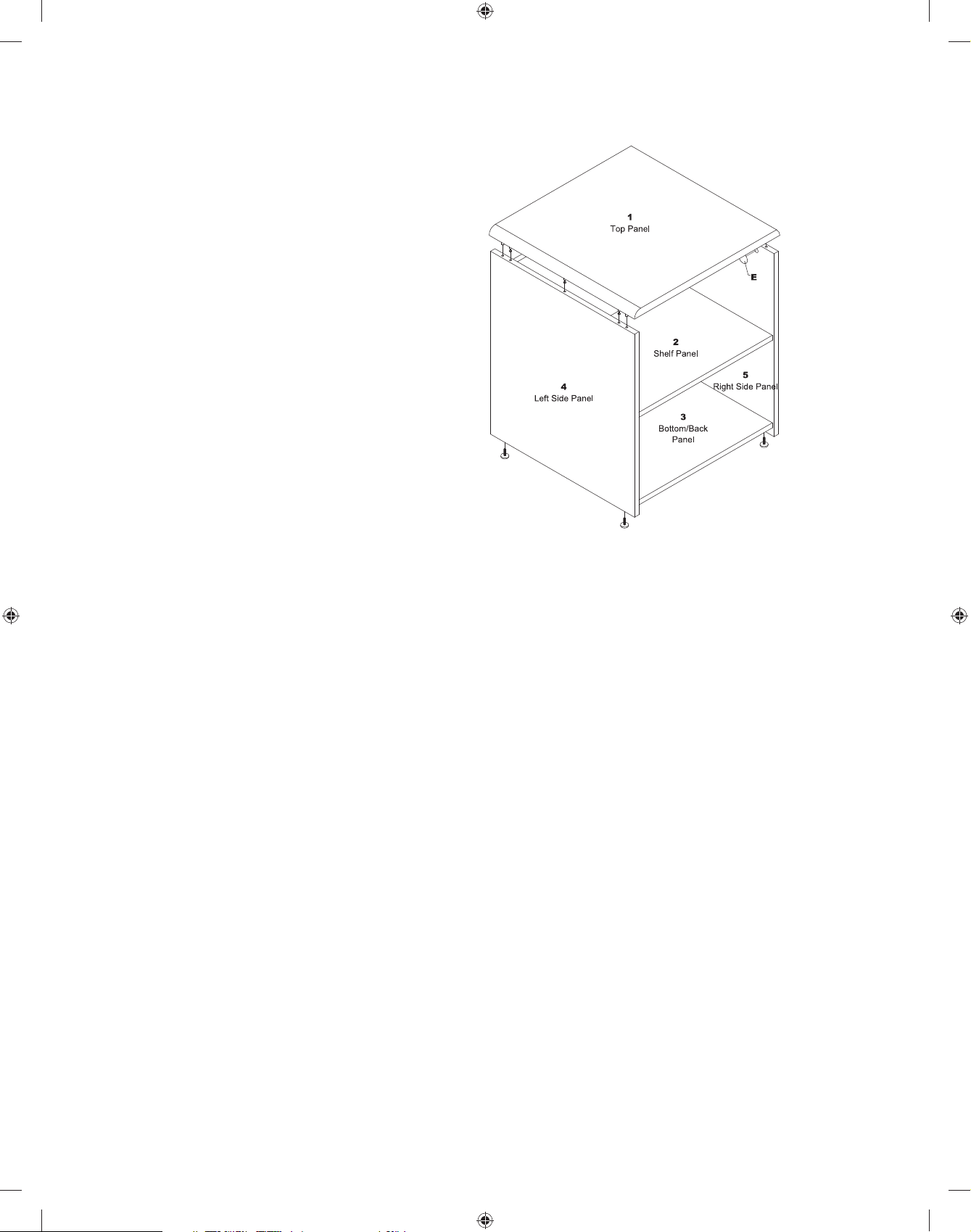

Step 7
Stand unit in upright position and attach
the Top Panel (1) into the holes specified.
Using a Phillips Screw Driver rotate the 2
Cam Locks 1/2 turn clockwise until snug.
(DO NOT OVER TIGHTEN).
Attach 6 Cam Lock Caps (E) to the Large
Cam Locks that secure the top to the unit.
Push or tap into place.
Turn unit over on the top and attach
the Adjustable Glides (D) in the holes
specified.
Turn unit back onto the Adjustable Glides
and you are now ready to utilize the
completed unit.
3446D_F V4.indd 63446D_F V4.indd 6 3/4/11 1:14 PM3/4/11 1:14 PM
Page 7 of 18
Instructions:
Veuillez nous faire parvenir un courriel à lorell@sprich.com ou un fax à : 404-472-9063, s’il vous manque
des pièces ou que vous éprouvez d’autres inquiétudes.
Veuillez fournir l’information suivante :
1. Nom complet
2. Adresse physique – ne donnez pas votre boîte postale car nos livreurs ne peuvent pas livrer à une boîte
postale
3. Numéro de téléphone
4. Numéro de modèle
5. Numéro de pièce
6. # de facture
7. Date de l’achat
Note: Notre politique est de livrer toutes les demandes de pièces par la voie terrestre; prière de fournir le nom de votre transporteur
ainsi que votre numéro de compte si vos exigences sont d’avoir ces pièces livrées pendant la nuit/le lendemain. Des panneaux de
remplacement ne sont pas disponibles. Si des dommages sont survenus durant le transport, prière de retourner l’unité entière à
l’endroit de l’achat pour un crédit et un remplacement. La facture originale peut être exigée.
Avant de commencer:
Ouvrez, identifiez et comptez toutes les pièces avant de procéder à l’assemblage. Disposez les pièces sur une
surface non-abrasive telle un tapis ou une couverture. Vous aurez besoin des outils identifiés ci-après :
1. Tournevis à tête Phillips
2. Tournevis à tête plate
3. Maillet de caoutchouc (recommandé)
3446D_F V4.indd 73446D_F V4.indd 7 3/4/11 1:14 PM3/4/11 1:14 PM

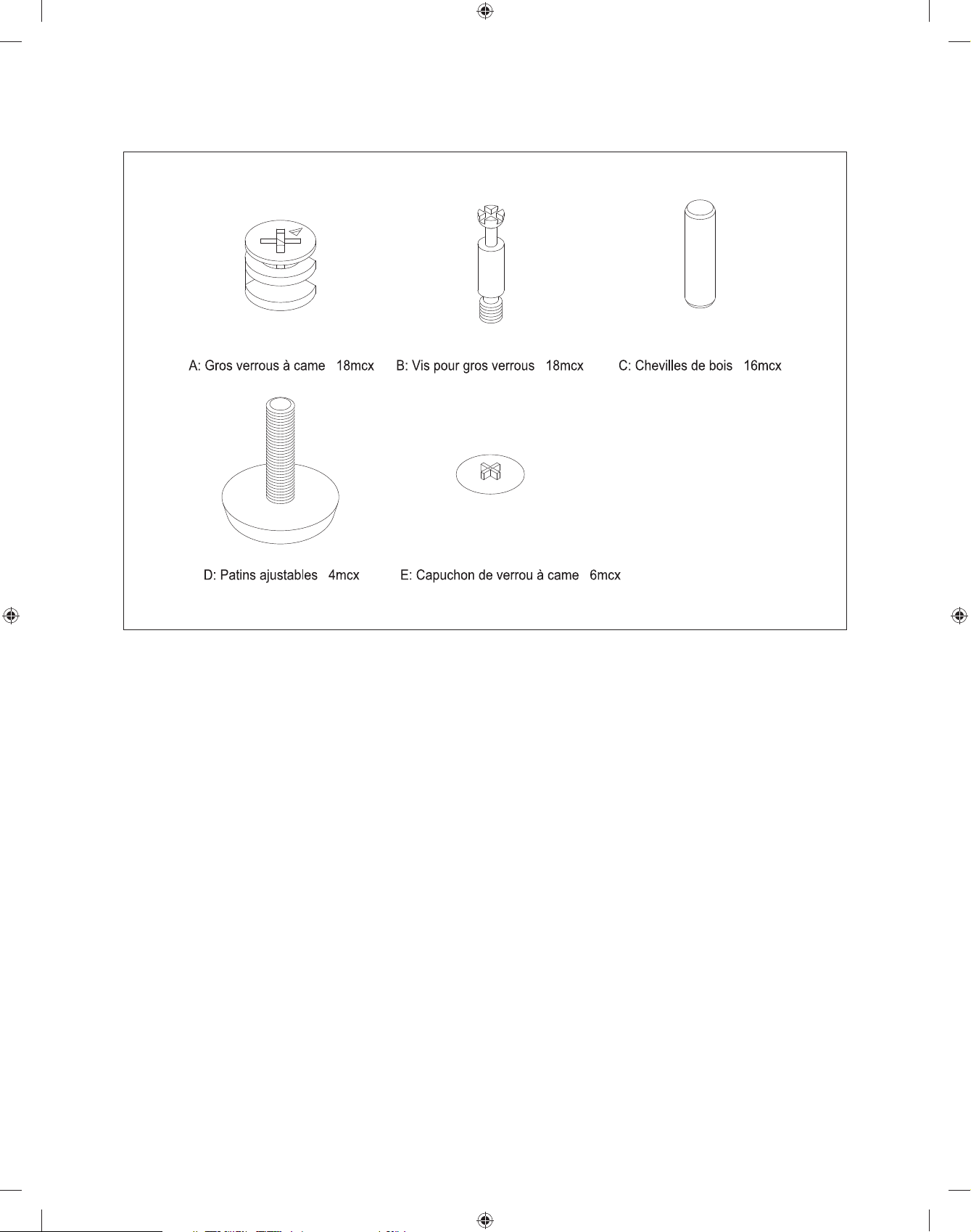

IDENTIFICATION DE LA QUINCAILLERIE
Page 8 of 18
3446D_F V4.indd 83446D_F V4.indd 8 3/4/11 1:14 PM3/4/11 1:14 PM
Page 9 of 18

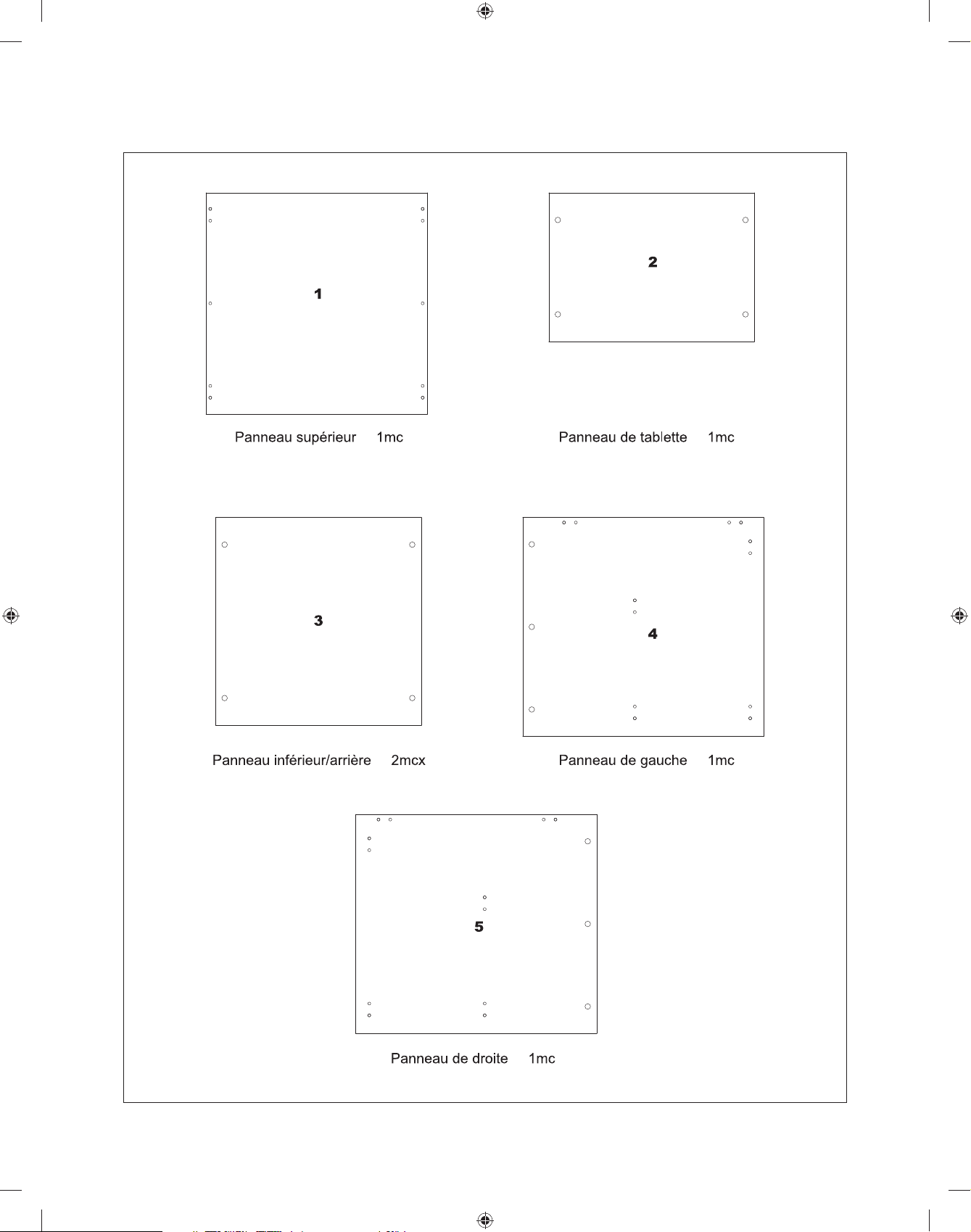

IDENTIFICATION DES PANNEAUX
