Assembly Instructions

60" Pneumatic

Height Adjustable Desk

99551/59605/59606/59634/59635/59636/16202/59611/59612

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to be sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packing straps before you start to assemble.

• Don’t tighten all screws/bolts until all completely assembled.

• Keep all hardware parts out of reach of children.

• It is recommended for 2 persons to complete this assembly. Two people are required to

assemble and move this model.

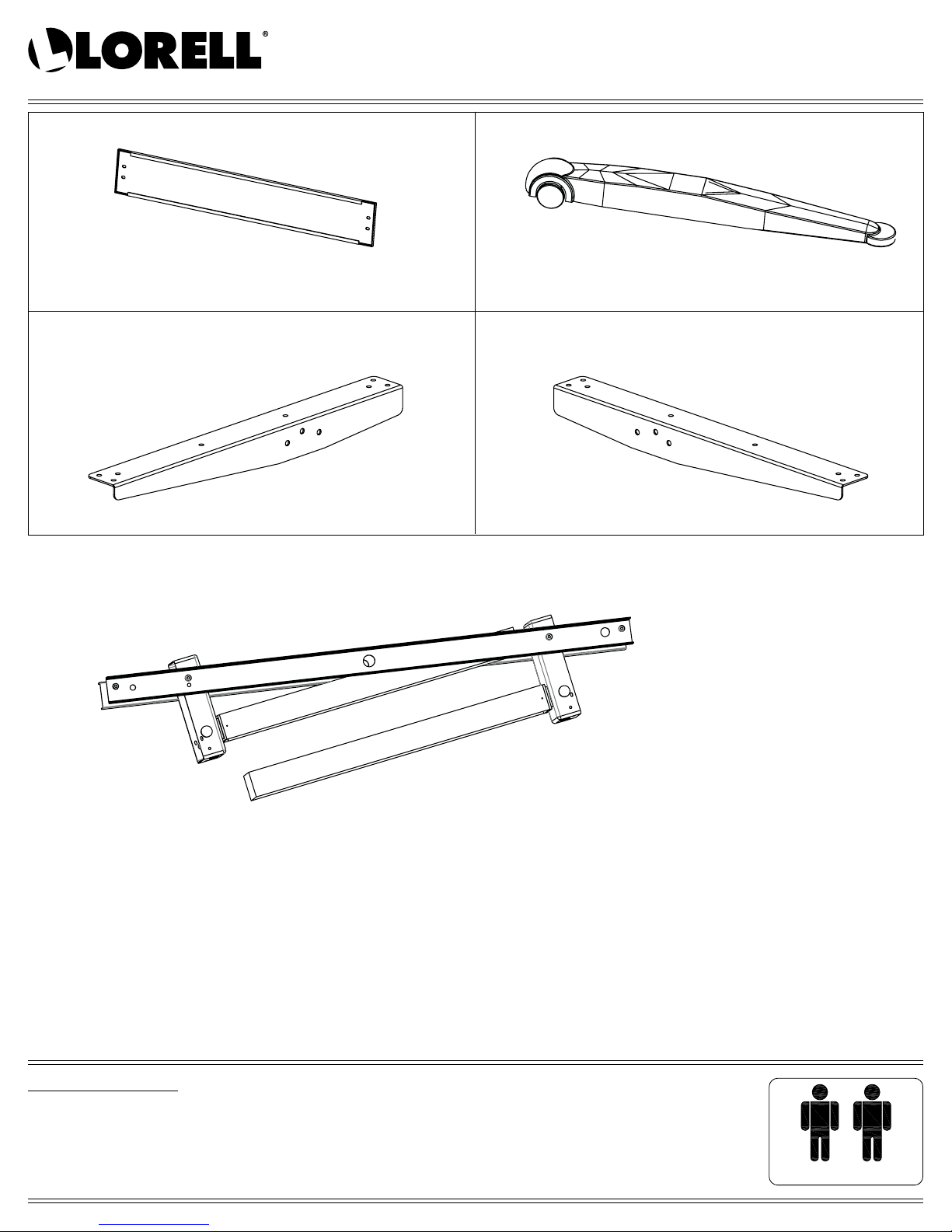

1Pc

Two people required to remove frame to avoid damage

1Pc

2Pcs

1Pc

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to be sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packing straps before you start to assemble.

• Don’t tighten all screws/bolts until all completely assembled.

• Keep all hardware parts out of reach of children.

• It is recommended for 2 persons to complete this assembly. Two people are required to

assemble and move this model.

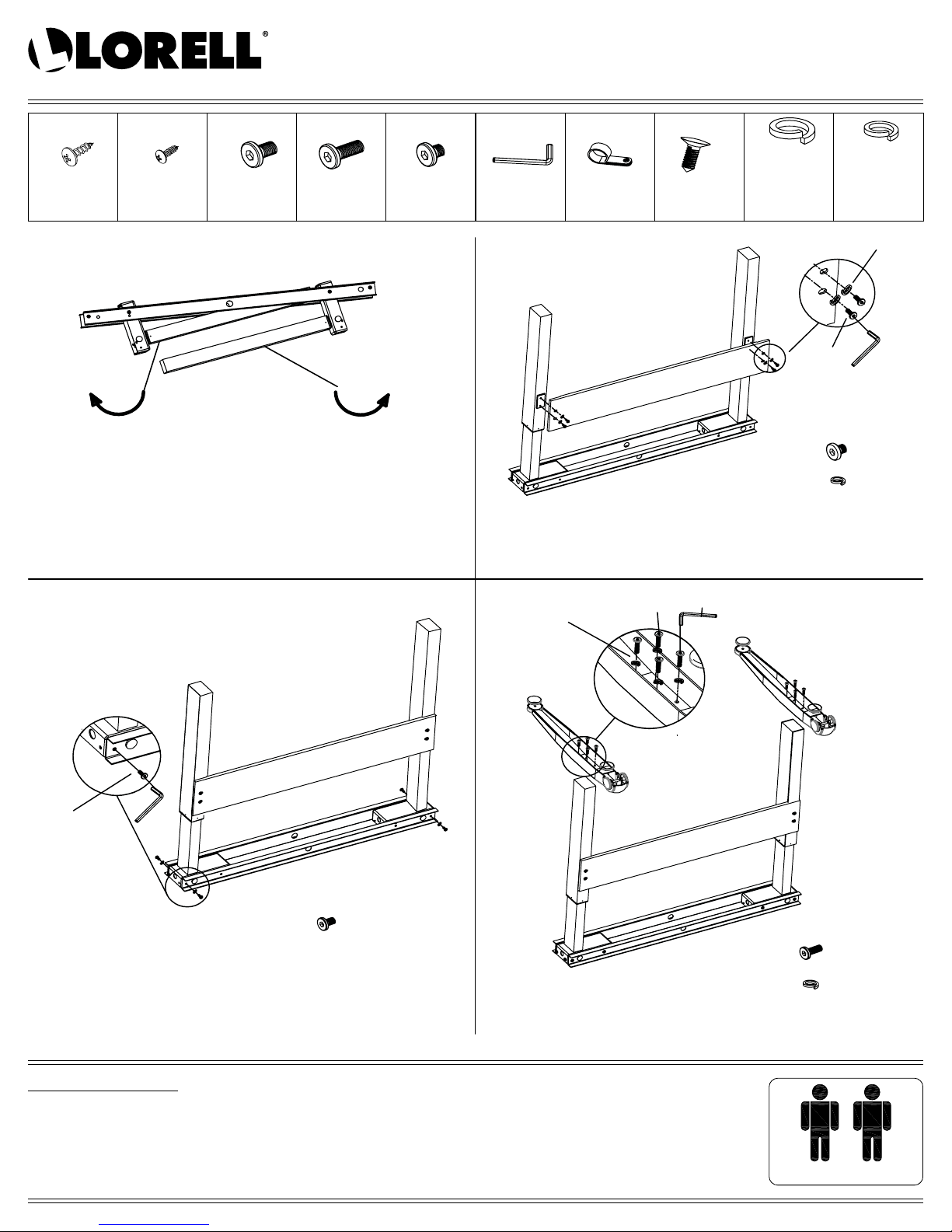

STEP 1

STEP 3

STEP 2

STEP 4

M4.8 x 22

16 Pcs

+ 1 extra Pc

M8 x 10

4 Pcs

+ 1 extra Pc

M6 x 12

10 Pcs

+ 1 extra Pc 3 Pcs

M5 x 16

3 Pcs

+ 1 extra Pc

4mm

1 Pc

M6 x 25

8 Pcs

+ 1 extra Pc

M4 x 13

3 Pcs

M8x10

Spring Washer

4 Pcs

+ 1 extra Pc

M6x25

Spring Washer

8 Pcs

+ 1 extra Pc

A EB FC GD H I J

Assemble bracket and two legs with 4pcs "E"

screws and 4pcs "I" spring washers (do not tighten).

Carefully remove frame

Open two legs (see picture).

Assembly Instructions

Assemble 2pcs "C" screws on one side. Do not tighten.

Then assemble 2 pcs "C" screws on the other side.

(Do not tighten). Pay attention to the direction of the legs.

60" Pneumatic

Height Adjustable Desk

99551/59605/59606/59634/59635/59636/16202/59611/59612

E X 4

I X 4

C X 4

DX 8

JX 8

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to be sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packing straps before you start to assemble.

• Don’t tighten all screws/bolts until all completely assembled.

• Keep all hardware parts out of reach of children.

• It is recommended for 2 persons to complete this assembly. Two people are required to

assemble and move this model.

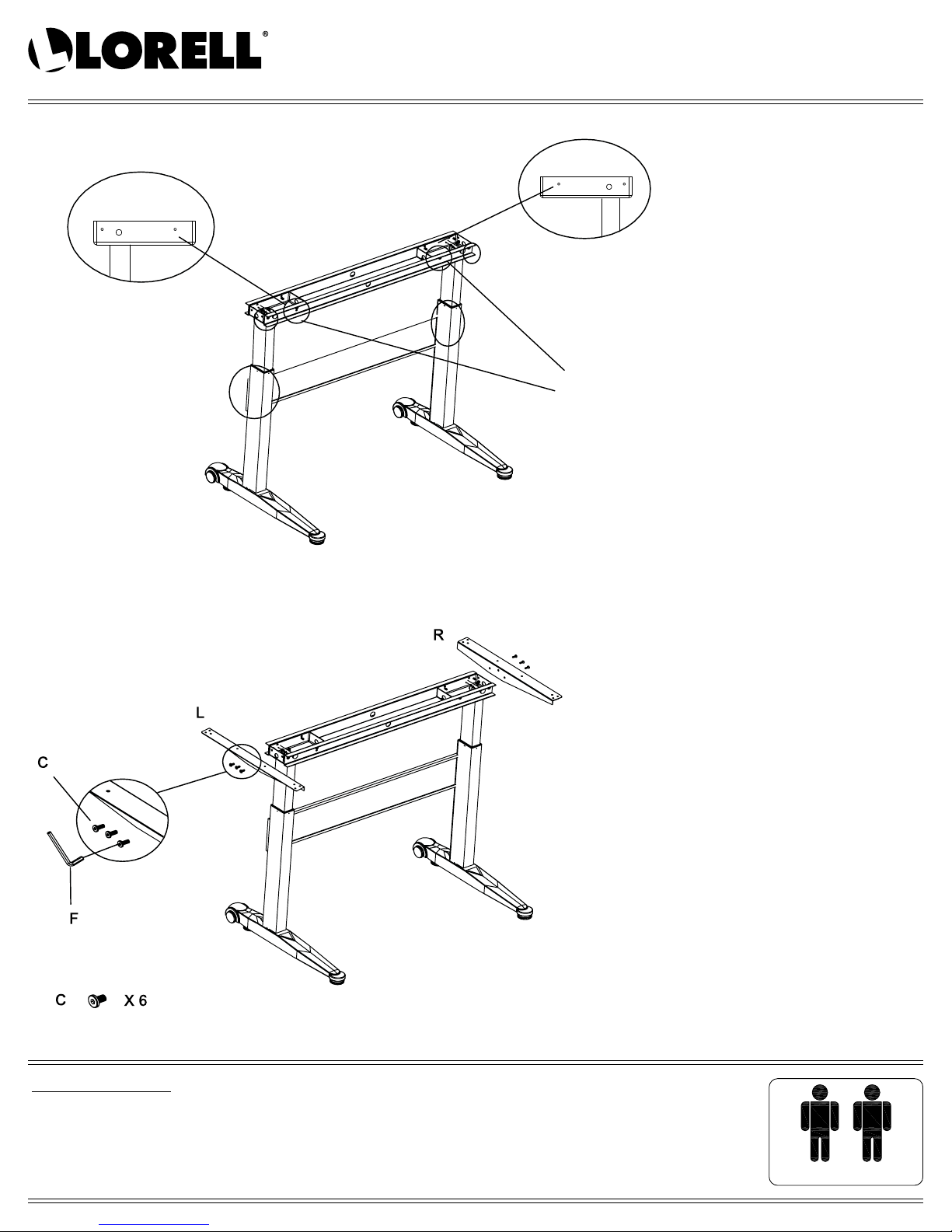

STEP 5

STEP 6

Assembly Instructions

Tighten the screws.

Tighten all 8 pcs screws from steps 2 and 3,

4 pcs for each side.

60" Pneumatic

Height Adjustable Desk

99551/59605/59606/59634/59635/59636/16202/59611/59612

Assemble L and R with 6 pcs "C"

screws. Pay attention to the direction of

the legs.

Use "H" to connect the wire

to the top panel through "G".

Use "B" to connect the top panel.

Connect the frame to top panel by 16pcs "A" screws.

AX 16

BX 3

GX 3

HX 3

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to be sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packing straps before you start to assemble.

• Don’t tighten all screws/bolts until all completely assembled.

• Keep all hardware parts out of reach of children.

• It is recommended for 2 persons to complete this assembly. Two people are required to

assemble and move this model.

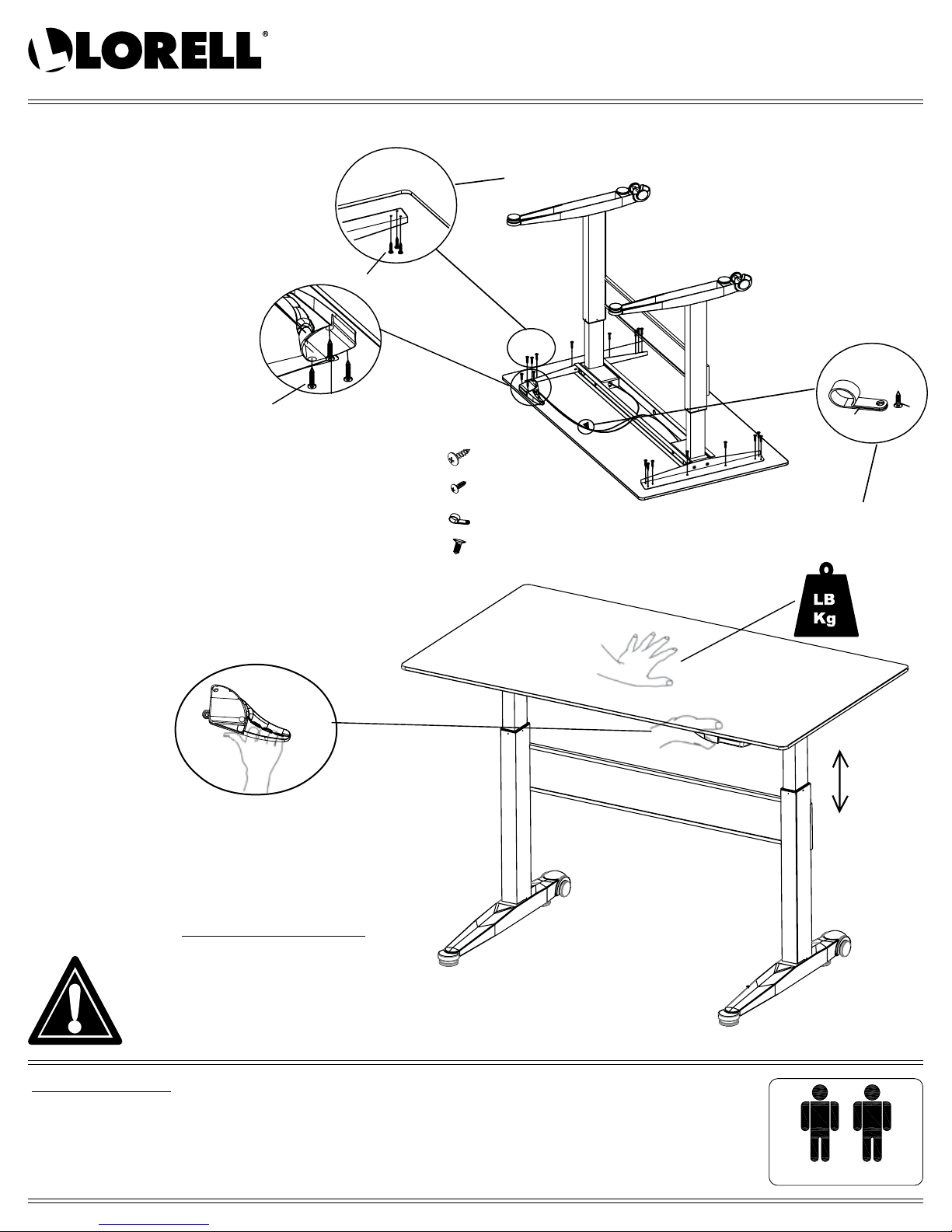

STEP 7

STEP 8

COMPLETED ASSEMBLY

Assembly Instructions

60" Pneumatic

Height Adjustable Desk

99551/59605/59606/59634/59635/59636/16202/59611/59612

Pull the lever to adjust the height up or down.

To lower height, pull the lever while pushing the

center of table top down to desired height.

Make sure the distances from

metal frame to all top panel edges

are distributed evenly.

CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY.

SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR!

( ≤ 33 lbs

≤15kg)

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou

un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage. 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Instructions d’assemblage

Surface de travail ajustable de 60 po

(système pneumatique)

99551/59605/59606/59634/59635/59636/16202/59611/59612

Deux personnes sont requises pour retirer l’armature de son

emballage en toute sécurité

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou

un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage. 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Instructions d’assemblage

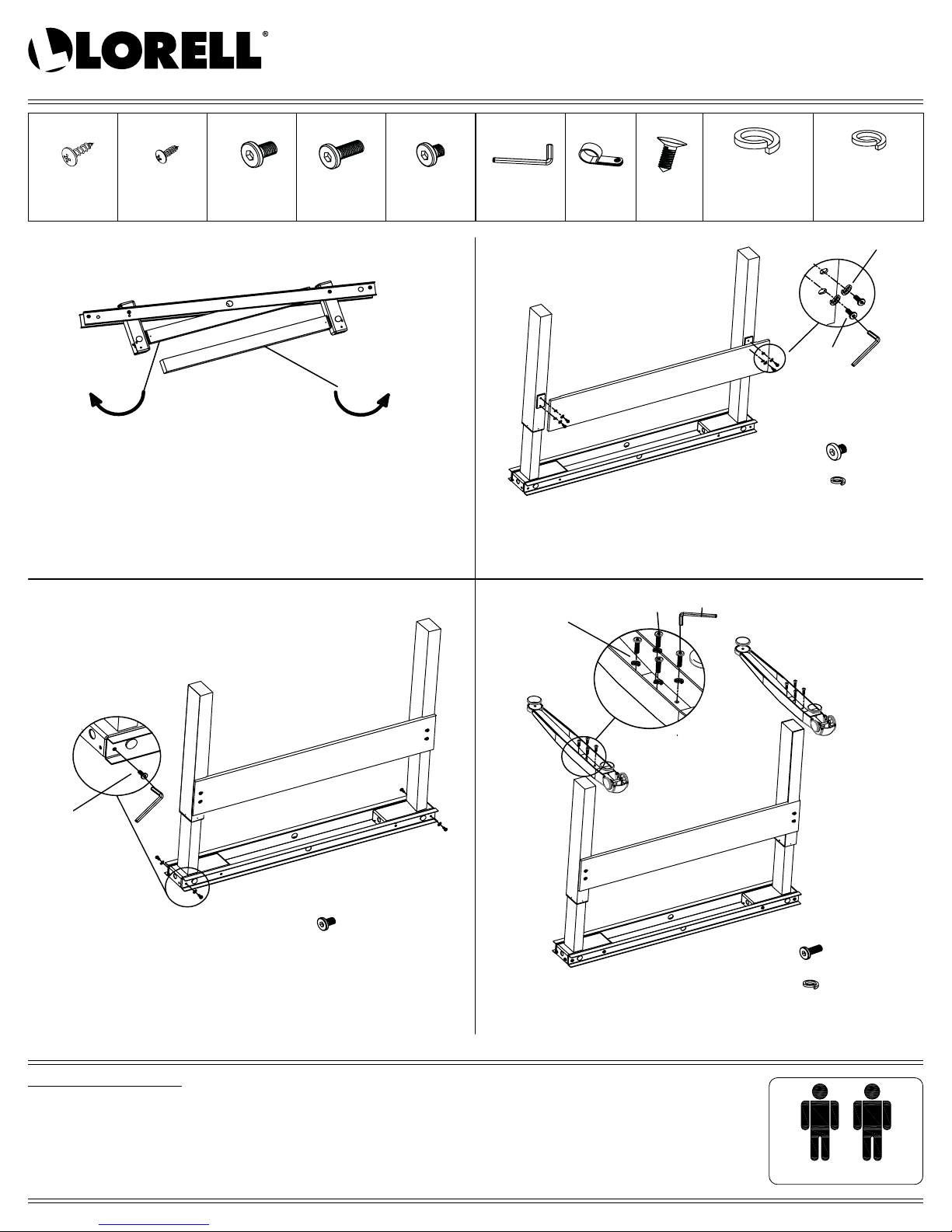

ÉTAPE 1

ÉTAPE 3

ÉTAPE 2

ÉTAPE 4

M4.8 x 22

x16

+ 1 extra

M8 x 10

+ 1 extra

M6 x 12

x10

+ 1 extra 3 Pcs

M5 x 16

+ 1 extra

4mm

1 Pc

M6 x 25

+ 1 extra

x13 M4

3 Pcs

M8x10

Rondelle élastique

4 Pcs

+ 1 extra

M6x25

Rondelle élastique

8 Pcs

+ 1 extra

Fixez la traverse aux pattes à l’aide des quatre vis

E et de quatre rondelles élastiques I, sans les visser.

Soyez prudent lorsque vous retirez l’armature

Dépliez les pattes tel qu’illustré.

Insérez deux vis C d’un côté des pattes, puis

deux autres de l’autre côté, sans les visser. Orientez les pieds de la table dans la même direction.

E X 4

I X 4

C X 4

Surface de travail ajustable de 60 po

(système pneumatique)

99551/59605/59606/59634/59635/59636/16202/59611/59612

A EB FC GD H I J

DX 8

JX 8

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou

un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage. 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Instructions d’assemblage

ÉTAPE 5

ÉTAPE 6

Surface de travail ajustable de 60 po

(système pneumatique)

99551/59605/59606/59634/59635/59636/16202/59611/59612

Vissez les vis

Vissez les huit vis des étapes 2 et 3

(quatre vis par côté).

Orientez les supports pour la surface

de travail dans la même direction que

les pieds de la table, puis les visser en

place avec les vis C.

NOTE IMPORTANTE :

• Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou

un tapis aﬁn d’éviter l’éraﬂure des pièces.

• Vériﬁez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

• Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

• Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

• Gardez toutes les pièces de quincaillerie hors de portée des enfants.

• Il est recommandé que 2 personnes effectuent cet assemblage. 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

Instructions d’assemblage

ÉTAPE 7

MONTAGE FINALISÉ

Surface de travail ajustable de 60 po

(système pneumatique)

99551/59605/59606/59634/59635/59636/16202/59611/59612

Fixez les attaches G sous la

surface de travail avec les vis H.

Fixez le boitier de commande avec les vis B.

Fixez la surface de travail à l’armature avec les 16 vis A.

AX 16

BX 3

GX 3

HX 3

Assurez-vous que les châssis soient

bien ajustés au support de la surface

de travail.

ÉTAPE 8

Utilisez le levier pour ajuster la hauteur.

Pour abaisser la table, tirer sur le levier tout en

poussant sur le plateau jusqu’à la hauteur désirée.

AVERTISSEMENT:VEUILLEZ RESPECTER LA CHARGE MAXIMALE

INDIQUÉE AFIN D'ÉVITER LES RISQUESDE BLESSURE OU DE

DOMMAGE MATÉRIEL!

( ≤ 33 lbs

≤15kg)

NOTA IMPORTANTE:

• Coloque todas las partes laminadas sobre una superﬁcie limpia y uniforme (como un tapete o la alfombra)

para evitar que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen este ensamble.

Se necesitan dos personas para

ensamblar y mover este modelo.

Instrucciones de ensamble

Escritorio de altura

ajustable neumática, 60"

99551/59605/59606/59634/59635/59636/16202/59611/59612

1 unidad

Se requiere que dos personas quiten la armazón para evitar daño

1 unidad

2 unidad

1 unidad

Escritorio de altura

ajustable neumática, 60"

99551/59605/59606/59634/59635/59636/16202/59611/59612

NOTA IMPORTANTE:

• Coloque todas las partes laminadas sobre una superﬁcie limpia y uniforme (como un tapete o la alfombra)

para evitar que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen este ensamble.

Se necesitan dos personas para

ensamblar y mover este modelo.

Instrucciones de ensamble

PASO 1

PASO 3

PASO 2

PASO 4

M4.8 x 22

16 Pcs

+ 1 extra Pc

M8 x 10

4 Pcs

+ 1 extra Pc

M6 x 12

10 Pcs

+ 1 extra Pc 3 Pcs

M5 x 16

3 Pcs

+ 1 extra Pc

4mm

1 Pc

M6 x 25

8 Pcs

+ 1 extra Pc

M4 x 13

3 Pcs

M8x10

arandelas

de resorte

4 Pcs

+ 1 extra Pc

M6x25

arandelas

de resorte

8 Pcs

+ 1 extra Pc

Arme el soporte y las dos patas con los 4 tornillos

“E” y las 4 arandelas de resorte “I”. (No apriete)

Quite con cuidado la armazón

Abra las dos patas. (Ver ilustración)

Inserte los 2 tornillos “C” en un lado. No apriete.

Luego inserte los 2 tornillos “C” en el otro lado. (No apriete). Preste atención a la dirección de las patas.

E X 4

I X 4

C X 4

A EB FC GD H I J

DX 8

JX 8

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Lorell Mobilier d'intérieur

Lorell

Lorell LLR36420/60065 Manuel utilisateur

Lorell

Lorell LLR66984 Manuel utilisateur

Lorell

Lorell Value LLR60060 Manuel utilisateur

Lorell

Lorell LLR41849 Manuel utilisateur

Lorell

Lorell LLR63283 Manuel utilisateur

Lorell

Lorell LLR68573 Manuel utilisateur

Lorell

Lorell LLR60126 Manuel utilisateur

Lorell

Lorell LLR68571 Manuel utilisateur

Lorell

Lorell BOOKCASES Manuel utilisateur

Lorell

Lorell LLR63282 Manuel utilisateur

Lorell

Lorell 60500 Manuel utilisateur

Lorell

Lorell LLR84877 Manuel utilisateur

Lorell

Lorell LLR60338 Manuel utilisateur

Lorell

Lorell SOHO LLR83308 Manuel utilisateur

Lorell

Lorell LLR70064 Manuel utilisateur

Lorell

Lorell 60504 Manuel utilisateur

Lorell

Lorell 60603 Manuel utilisateur

Lorell

Lorell LLR69930 Manuel utilisateur

Lorell

Lorell 59632 Manuel utilisateur

Lorell

Lorell 69603 Manuel utilisateur

Lorell

Lorell 61623 Manuel utilisateur

Lorell

Lorell 60116 Manuel utilisateur

Lorell

Lorell LLR84390 Manuel utilisateur

Lorell

Lorell LLR54865 Manuel utilisateur

Manuels Mobilier d'intérieur populaires d'autres marques

Homelegance

Homelegance California 1662PEK-1CK Manuel utilisateur

Osmond Ergonomics

Osmond Ergonomics FLO Manuel utilisateur

OVE

OVE ELOISE 42 Manuel utilisateur

overstock

overstock MF286255 Manuel utilisateur

Sonoma

Sonoma 160-801 Manuel utilisateur

BOLERO

BOLERO Wicker Side Chair CF158 Guide d'installation

Coaster

Coaster 4799N Manuel utilisateur

Stor-It-All

Stor-It-All WS39MP Manuel de programmation

Lexicon

Lexicon 194840161868 Manuel utilisateur

Next AMELIA NEW 462947 Manuel utilisateur

Furinno

Furinno 18089 Manuel utilisateur

Munchkin

Munchkin Push to Close MK0001 Manuel utilisateur

impekk

impekk Manual II Manuel utilisateur

Elements

Elements Ember Nightstand CEB700NSE Manuel utilisateur

JWA

JWA CARY 68429 Manuel utilisateur

VIPACK

VIPACK AMORI AMKB9014 Manuel utilisateur

Anthro

Anthro GT03 Series Manuel utilisateur

Rowico

Rowico SANNA Manuel utilisateur
