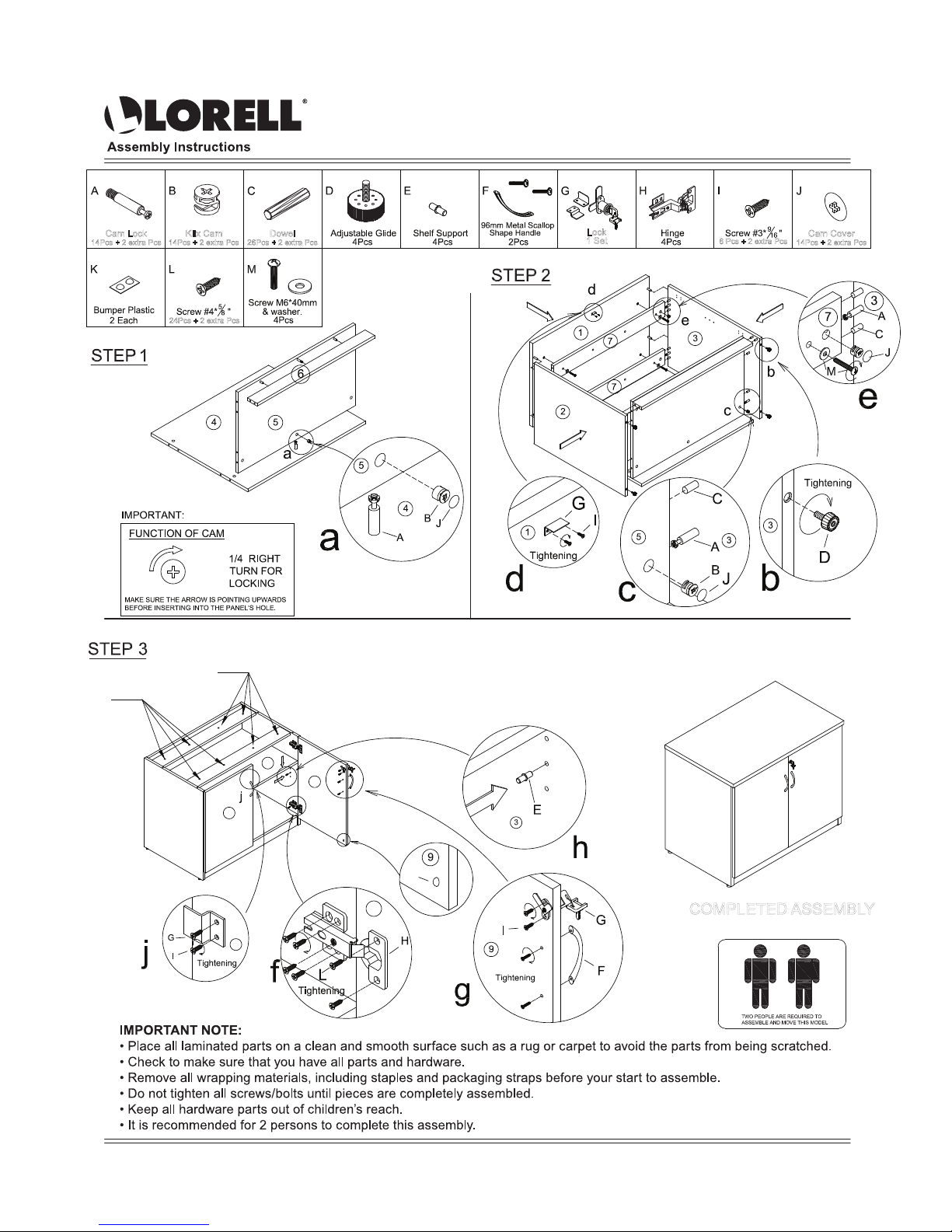

Lorell 69611 Manuel utilisateur

6 Pcs + 2 extra Pcs

LEFT

RIGHT

COMPLETED ASSEMBLY

Lock

1 Set Cam Cover

14Pcs + 2 extra Pcs

Dowel

26Pcs + 2 extra Pcs

Cam Lock

14Pcs + 2 extra Pcs Klix Cam

24Pcs + 2 extra Pcs

69611/69612/69999/69564

14Pcs + 2 extra Pcs

2-Door Storage Cabinet

To attach the cabinet to a desk shell:

First remove top panel.

Place 4pcs screws and washers (M) one each in four holes marked

a1 in image to attach the cabinet to the LEFT side of the desk shell.

Place 4pcs screws and washers (M) one each in four holes marked

a2 in image to attach the cabinet to the RIGHT side of the desk shell.

Vis #3 x "

6 pcs + 2 pcs

supplémentaires

2-DR espace de stockage fermé

ASSEMBLAGE TERMINÉ

Came de verrouillage

14 pcs + 2 pcs

supplémentaires

Butoir en plastique

2 de chaque

Came Klix

14 pcs + 2 pcs

supplémentaires

Goujon

26 pcs + 2 pcs

supplémentaires Glisseur réglable

4 pcs Support d'étagère

4 pcs

Poignée métallique

recourbée de 96 mm

5 pcs

Vis M6 x 40 mm

& rondelle

4 pcs

Verrou

1 jeu Charnière

4 pcs

Capuchon de came

14 pcs + 2 pcs

supplémentaires

Vis #4 x "

24 pcs + 2 pcs

supplémentaires

ÉTAPE 1

ÉTAPE 3

ÉTAPE 2

IMPORTANT :

1/4 DE TOUR

VERS LA DROITE

POUR FERMER

ASSUREZ-VOUS QUE LA FLÈCHE SOIT DIRIGÉE VERS LE

HAUT AVANT D'INTRODUIRE DANS L'ORIFICE DU PANNEAU.

FONCTIONNEMENT DE LA CAME KLIX

Serrer

REMARQUE IMPORTANTE :

• Placer toutes les pièces contrecollées sur une surface propre et lisse, comme de la moquette ou un tapis, pour éviter

qu'elles soient éraflées.

• S'assurer d'être en possession de toutes les pièces et de toute la quincaillerie

• Retirer tout matériau d'emballage, y compris agrafes et sangles, avant de commencer le montage.

• Ne pas serrer toutes les vis/tous les boulons avant que l'ensemble ne soit terminé

• Toute la quincaillerie doit rester hors de portée des enfants.

• Il est recommandé de travailler à 2 pour effectuer ce montage.

69611/69612/69999/69564

COMPTER DEUX PERSONNES POUR

MONTER ET DÉPLACER CE MODÈLE.

Pour attacher le meuble à une bureau:

Commencez par retirer le panneau supérieur.

Placez 4 vis et rondelles (M) dans les quatre trous marqués a1

de l’image afin de fixer le boîtier au côté GAUCHE du bureau.

Placez 4 vis et rondelles (M) dans les quatre trous marqués a2

de l’image afin de fixer le boîtier au côté DROIT du bureau.

GAUCHE

DROITE

Instructions d’assemblage

Tornillo #3 x "

6 pzas. + 2 pzas.

extras

Librero Colgante Cerrado de 2 Puertas

ENSAMBLE COMPLETO

Instrucciones de montaje

Seguro de ajuste

14 pzas. + 2 pzas.

extras

Tope de plástico

2 de chaque

Leva

14 pzas. + 2 pzas.

extras

Espiga

26 pzas. + 2 pzas.

extras Pata ajustable

4 pzas. Soporte de repisa

4 pzas.

Manija Metálica

Ornamental de 96 mm

5 pzas.

Tornillo M6 x 40 mm

& arandela

4 pzas.

Cerradura

1 juego Bisagra

4 pzas.

Cubierta de leva

14 pzas. + 2 pzas.

extras

Tornillo #4 x "

24 pzas. + 2 pzas.

extras

PASO 1

PASO 2

Apriete

NOTA IMPORTANTE:

SE REQUIEREN DOS PERSONAS PARA EL

ENSAMBLE Y PARA MOVER ESTE MODELO.

IMPORTANTE:

DÉ 1/4 DE

VUELTA PARA

ASEGURAR

VERIFIQUE QUE LA FLECHA APUNTE HACIA ARRIBA ANTES

DE INSERTARLA EN EL ORIFICIO DEL PANEL.

FUNCIONAMIENTO DE LAS LEVAS

• Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra) para evitar

que se rayen.

• Asegúrese de tener todas las partes y la ferretería.

• Antes de empezar a ensamblar, retire todos los materiales de empaque, incluyendo grapas y cintas.

• No apriete todos los tornillos y pernos sino hasta haber ensamblado todas las piezas.

• Mantenga toda la ferretería fuera del alcance de los niños.

• Se recomienda que dos personas realicen el ensamble.

69611/69612/69999/69564

PASO 3

IZQUIERDO

DERECHO

Para sujetar el gabinete a una escritorio:

Primero retire el panel superior.

Coloque 4 tornillos y arandelas (M) cada uno en cuatro orificios marcados con

un a1 en la imagen para fijar el gabinete al lado IZQUIERDO de la escritorio.

Coloque 4 tornillos y arandelas (M) cada uno en cuatro orificios marcados con

un a2 en la imagen para fijar el gabinete al lado DERECHO de la escritorio.
