Lorell 69424 Manuel utilisateur

Flat Bracket

4Pcs

Apply to all

four positions

as shown

Install two dowels (C) in holes

Install four screw (F) in each

L-Bracket. Install two L-Brackets

It is suggested to attach the four

Flat Brackets (G) to the desk

and credenza units first for

easier installation.

Use Cam Cover (I) to cover

Klix Cam (B)

COMPLETED ASSEMBLY

Screw #4 x 5/8"

12Pcs + 2 extra Pcs

Cam Cover

4Pcs + 2 extra Pcs

Screw M6 x 20mm

24Pcs

Cam Lock

4Pcs + 2 extra Pcs

Klix Cam

4Pcs + 2 extra Pcs

Dowel

2Pcs + 2 extra Pcs

STEP 1 STEP 2

STEP 3

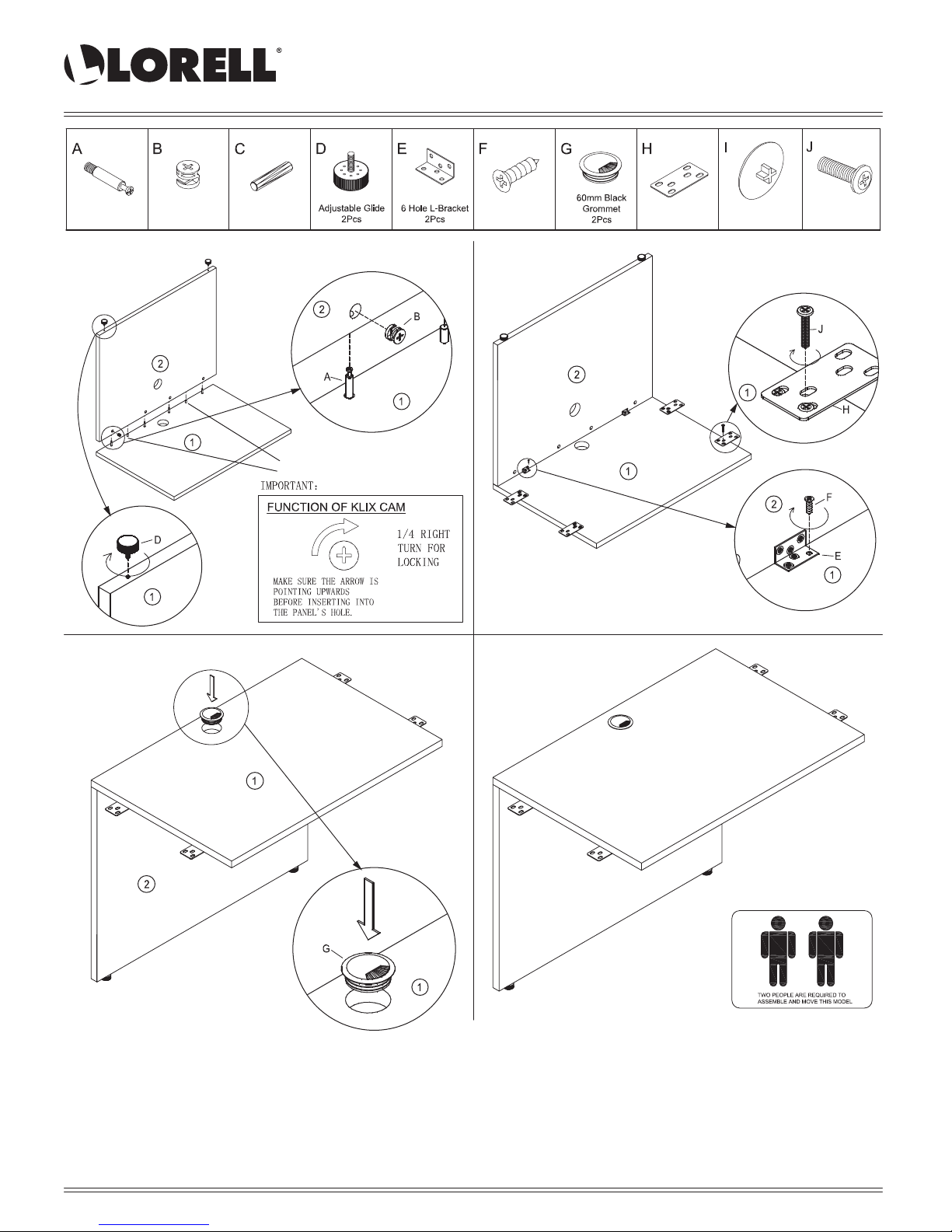

Assembly Instructions

Bridge Unit

69390/69424/69981, 69391/69426/69982, 69537/69538/69539,69556

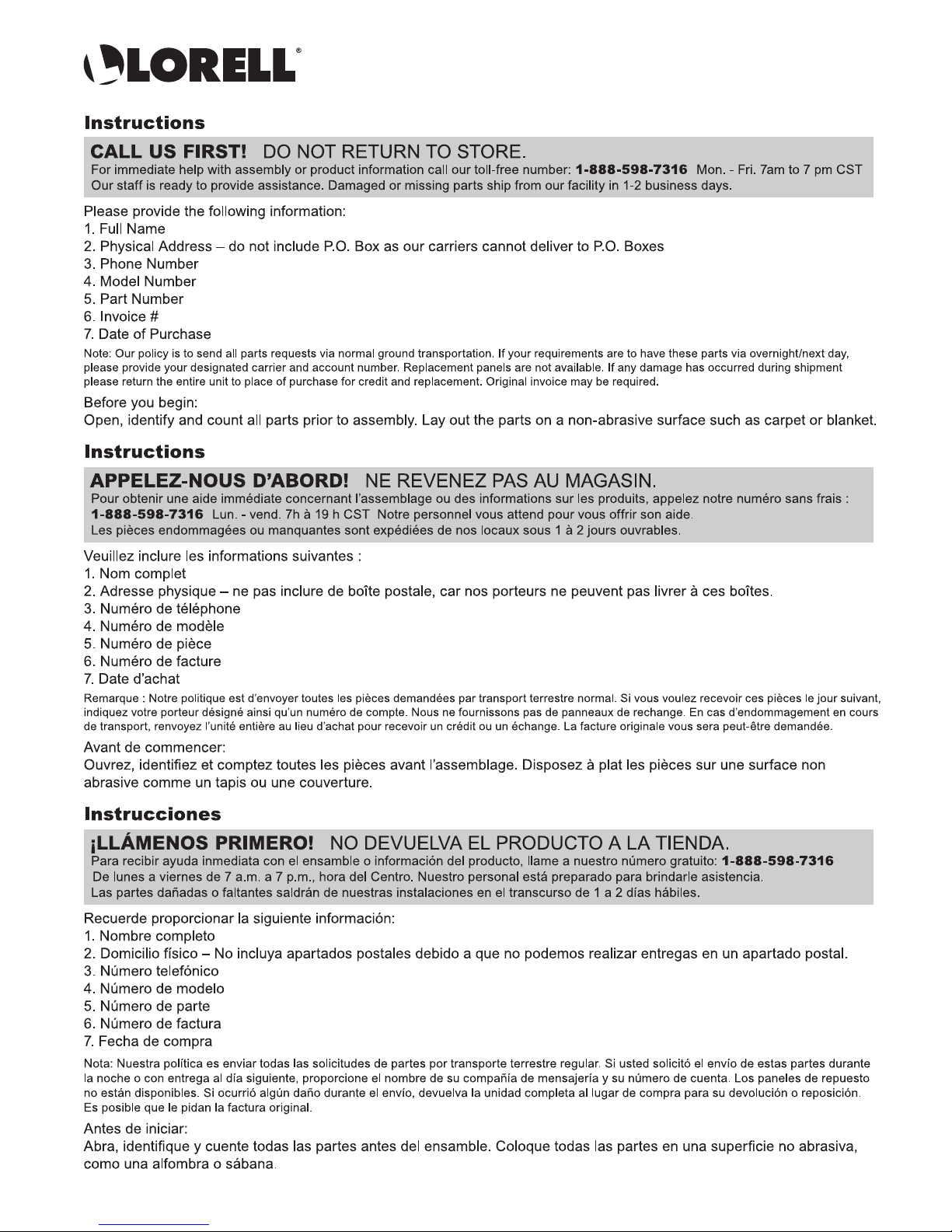

IMPORTANT NOTE:

• Place all laminated parts on a clean and smooth surface such as a rug or carpet to avoid the parts from being scratched.

• Check to make sure that you have all parts and hardware.

• Remove all wrapping materials, including staples and packaging straps before your start to assemble.

• Do not tighten all screws/bolts until pieces are completely assembled.

• Keep all hardware parts out of children’s reach.

• It is recommended for 2 persons to complete this assembly.

Employez aux

quatre positions

comme montré

Insérez deux chevilles(C) dans les trous

Installez quatre vis (F) dans chacun des

supports en L. Installez deux supports en L

Il est plus facile d’attacher les

quatre supports plats (G) sur

les unités du bureau et du buffet

en premier au lieu de l’unité

du pont.

À l'aide de la couvrir d'une roue-monté (I)

pour couvrir les roues montées avec tête (B)

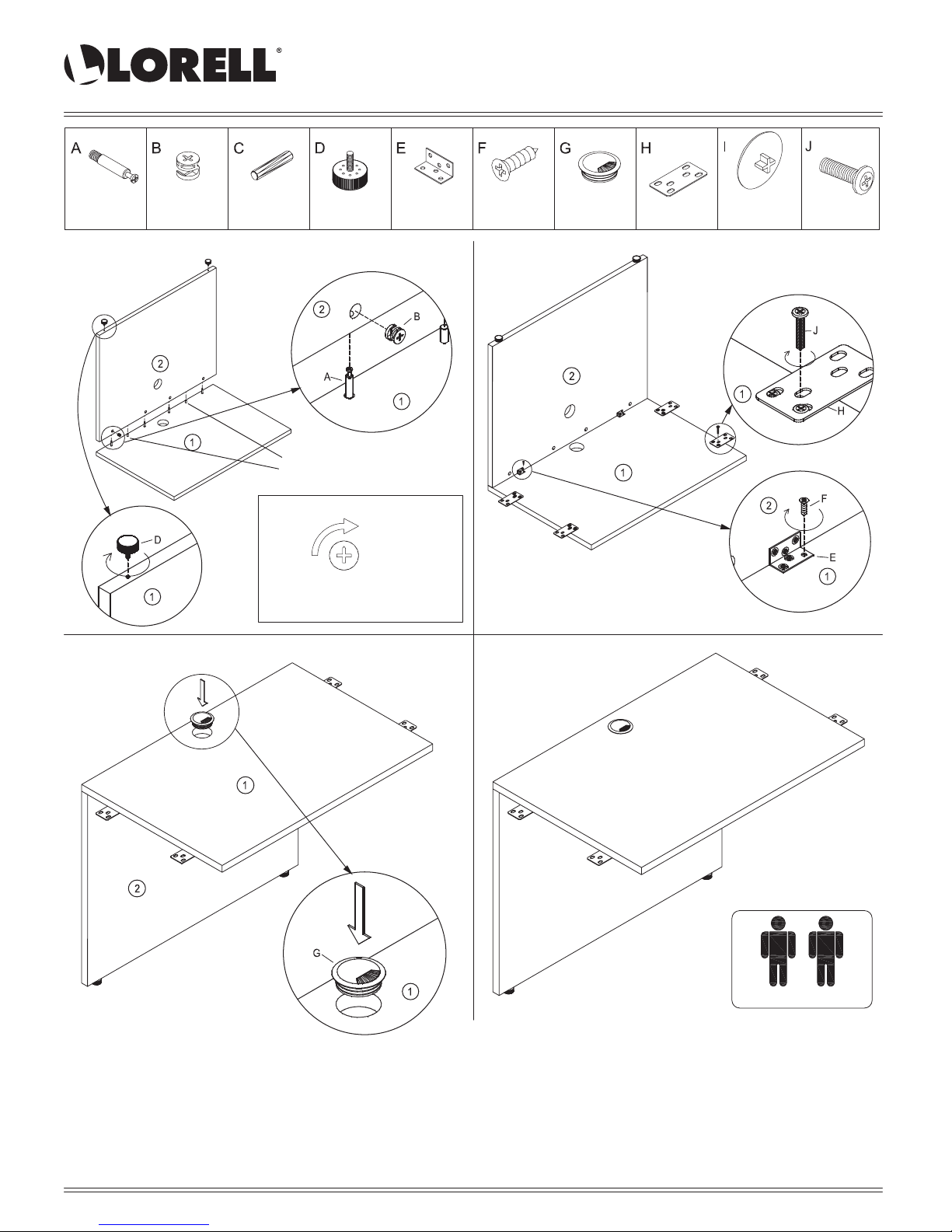

Unité de pont

69390/69424/69981, 69391/69426/69982, 69537/69538/69539,69556

Instructions d’assemblage

ÉTAPE 1 ÉTAPE 2

ÉTAPE 3

IMPORTANT :

Fonctionnement de la came Klix

Assurez-vous que la flèche pointe

vers le haut avant l’insertion dans

le trou du panneau.

1/4 de tour dans

le sens horaire

pour bloquer

ASSEMBLAGE COMPLÉTÉ 2 personnes sont requises pour l’assemblage

et le déplacement de ce modèle.

NOTE IMPORTANT :

•Déposez toutes les pièces laminées sur une surface propre et douce comme sur une carpette ou un tapis afin d’éviter l’éraflure des pièces.

•Vérifiez pour vous assurer que vous avez toutes les pièces et toute la quincaillerie.

•Enlevez tout le matériel d’emballage, incluant les agrafes et les courroies d’empaquetage avant de débuter l’assemblage.

•Ne serrez pas aucun des boulons/vis avant d’avoir assemblé toutes les pièces.

•Gardez toutes les pièces de quincaillerie hors de portée des enfants.

•Il est recommandé que 2 personnes effectuent cet assemblage.

Verrou à came

4mcx + 2mcx

supplémentaires

Came Klix

4mcx + 2mcx

supplémentaires

Cheville

2mcx + 2mcx

supplémentaires

Patin ajustable

2mcx

Support en L

à 6 trous

2mcx

Vis #4 x 5/8"

12mcx + 2mcx

supplémentaires

Passe-fil noir

de 60mm

2mcx

Roue montée

4mcx + 2mcx

supplémentaires

Support plat

4mcx

Vis M6 x 20mm

24mcx

Siga el

procedimiento

en las cuatro

posiciones

como se indica.

Instale las dos ménsulas(C) en los or ificios

Instale 4 Tornillos (F) en cada

Soporte de escuadra.

Instale 2 Soportes de escuadra.

Es más fácil si primero une

las 4 Ménsula planas (G) al

escritorio y a la credenza y

no al puente.

Usar la tapa de rueda montada (I) para cubrir

la rueda montada com cabeza (B)

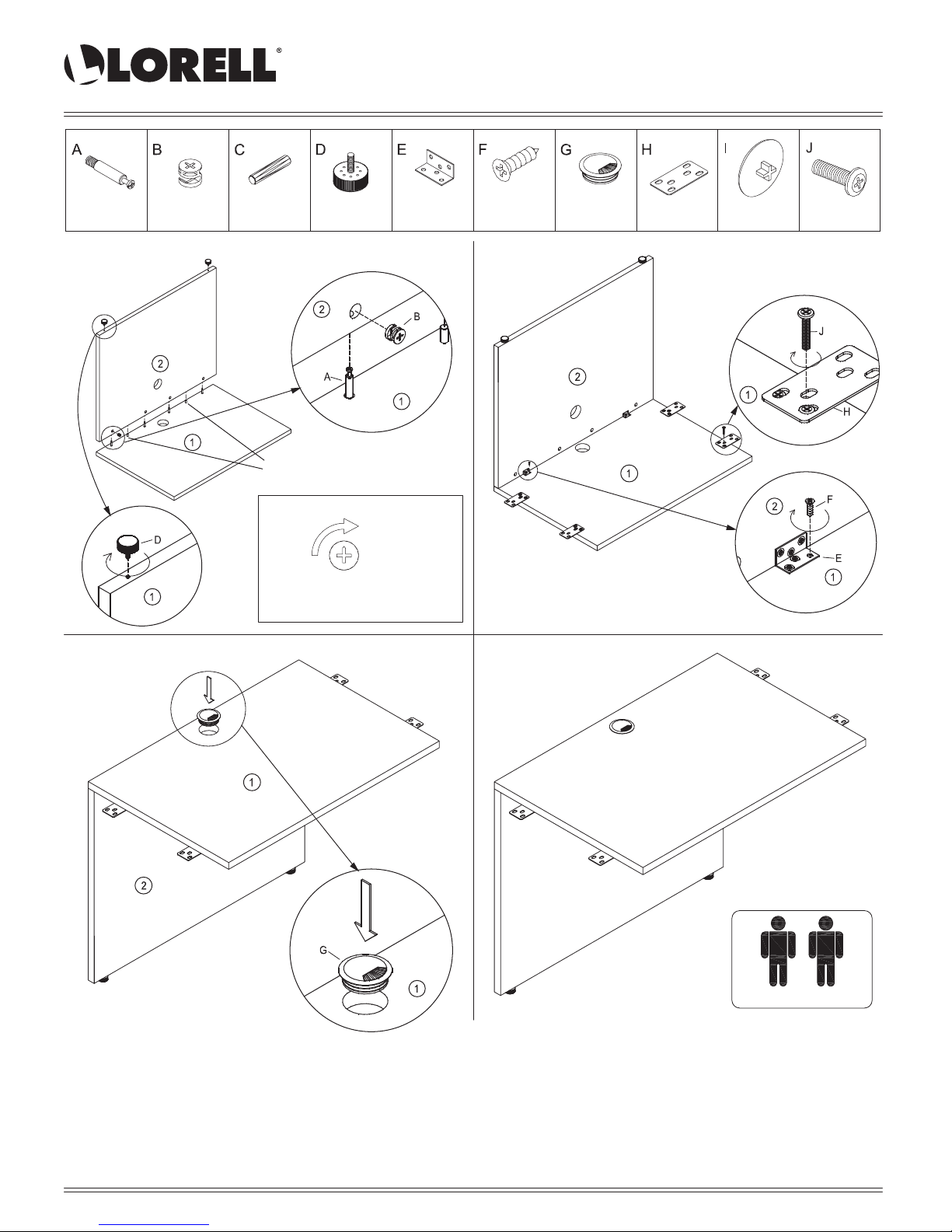

Puente

69390/69424/69981, 69391/69426/69982, 69537/69538/69539,69556

Instrucciones de ensamble

PASO 1 PASO 2

PASO 3

ENSAMBLE COMPLETO

IMPORTANTE:

Funcionamiento de las Levas

Asegúrese de que la flecha apunta

hacia arriba antes de insertarla en

el orificio del tablero.

Gire 1/4 de vuelta

a la derecha

para cerrar.

Se necesitan dos personas para ensamblar

y mover este modelo.

NOTA IMPORTANTE:

•Coloque todas las partes laminadas sobre una superficie limpia y uniforme (como un tapete o la alfombra) para evitar que se rayen.

•Asegúrese de tener todas las partes y la ferretería.

•Antes de empezar a ensamblar remueva todos los materiales de empaque, incluyendo grapas y cintas.

•No apriete todos los tornillos o pernos hasta haber ensamblado todas las piezas.

•Mantenga toda la ferretería fuera del alcance de los niños.

•Se recomienda que dos personas realicen este ensamble.

Seguro de ajuste

4 pza + 2 pza extra

Leva

4 pza + 2 pza extra

Taquete

2 pza + 2 pza extra

Riel ajustable

2 pza

Soporte de escuadra

de 6 orificios

2 pza

Tornillos #4 x 5/8"

12 pza + 2 pza extra

Arandela de cabo

negra de 60 mm

2 pza

Rueda montada

4 pza + 2 pza extra

Ménsula plana

4 pza

Tornillos M6 x 20mm

24 pza
