Lightolier Lytespan 8612E Manuel utilisateur

1 9/16"

10 9

7"

2"

5/16"

3 3/8"

2 3/4"

1

8

3

4

2

7

6

5

Lytespan®Accent Lighting System 8612E

Page 1 of 1 LyteJacks Remodeler PowerJack

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Notes:

Lightolier a Genlyte company www.lightolier.com

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and ﬁnish.

© 2006 Genlyte Group LLC • A0106

Features

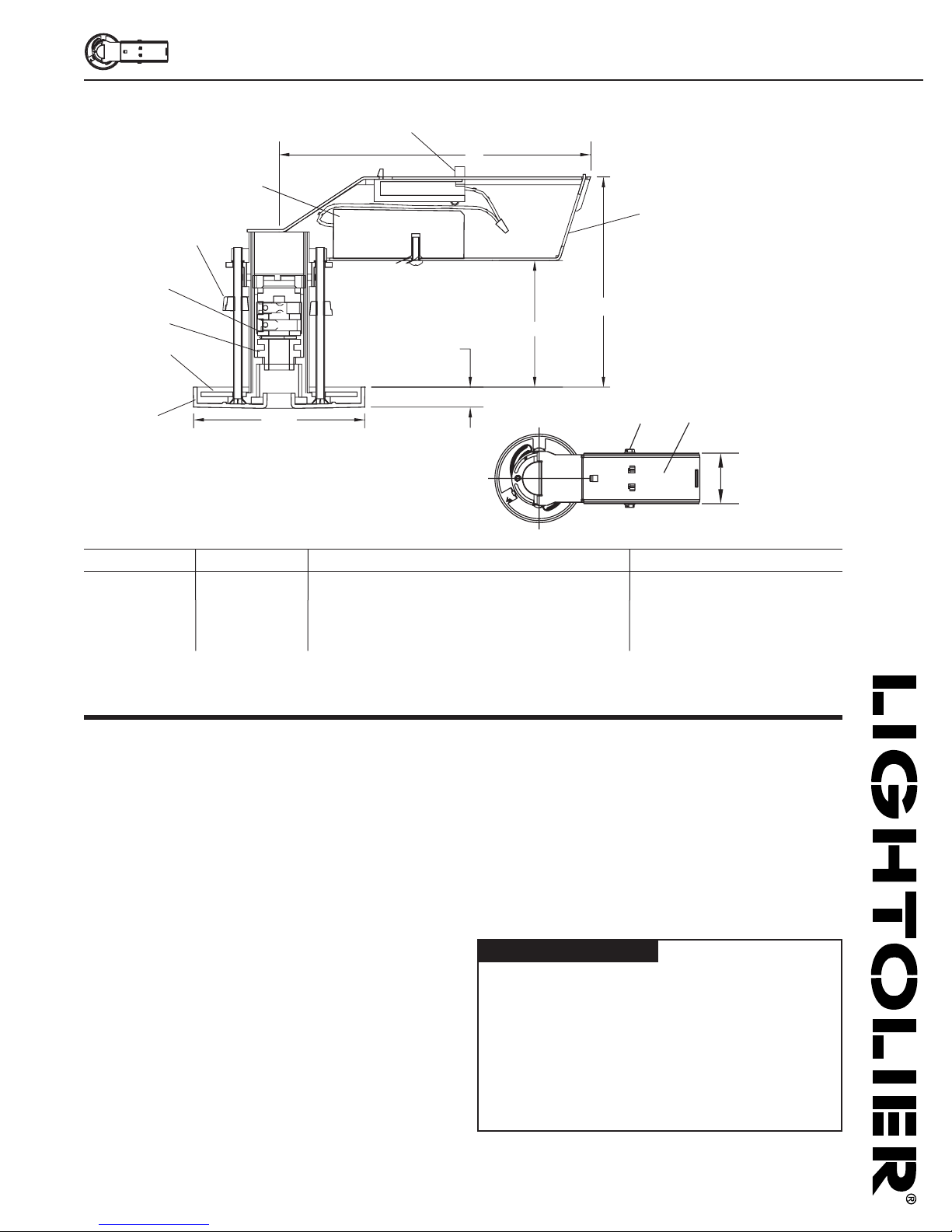

1. Plug Housing: Aluminum die-casting provides support for the plug jack and

canopy.

2. Plug Jack: Molded high heat resistant polymer. Accepts all

LyteJack ﬁxtures

3. Electronic Transformer

4. Transformer Housing: Aluminum sheet metal provides maximum

heat dissipation.

5. Thermal Protector

6. Thermoplastic Canopy: Snaps onto plug housing, covering the mounting

hardware. Exposed surface of canopy is treated to receive water base paint.

7. Mounting Plate: Galvanized steel supports the ﬁxture on the

ceiling surface.

8. Locking Levers: Used to securely mount ﬁxture to ceiling.

9. Housing Cover: Aluminum sheet metal may be removed to gain access to

transformer and wiring.

10. Housing Cover Screws: Remove screws to remove cover.

Electrical

60 Watt Class 2 low voltage (12V) Electronic transformer with auto-reset

thermal cut off. Supply circuit must be 120V-60Hz.

Dimming

Use only dimmers speciﬁcally designed for use with electronic transformers.

Low voltage ﬁxtures may produce audible sound when dimmed.

Finish

All painted ﬁnishes baked enamel.

Labels

UL; CUL

8612E

Catalog No. Finishes Mounting Use With

8612EWH Matte White lnstalls in existing structurally sturdy ceiling 1/8" to 1 1/2" thick Lytedrops or Focal Jack

8612EBK Matte Black from below. 7 1/2" Minimum clearance is required above ceiling Luminaires 50W Max

8612EAL Aluminum thickness. Insulation must be kept 3" away from ﬁxture sides and

wiring compartment must not be placed above the ﬁxture so

as to entrap heat. Fixture is Non-IC Rated, Ceiling Mount only.
