Lytespan®Track Lighting System 83ED17RF

Page 1 of 2 Metal Halide ED-17 Reflector Flood

Job Information Type:

Job Name:

Cat. No.:

Lamp(s):

Notes:

Features

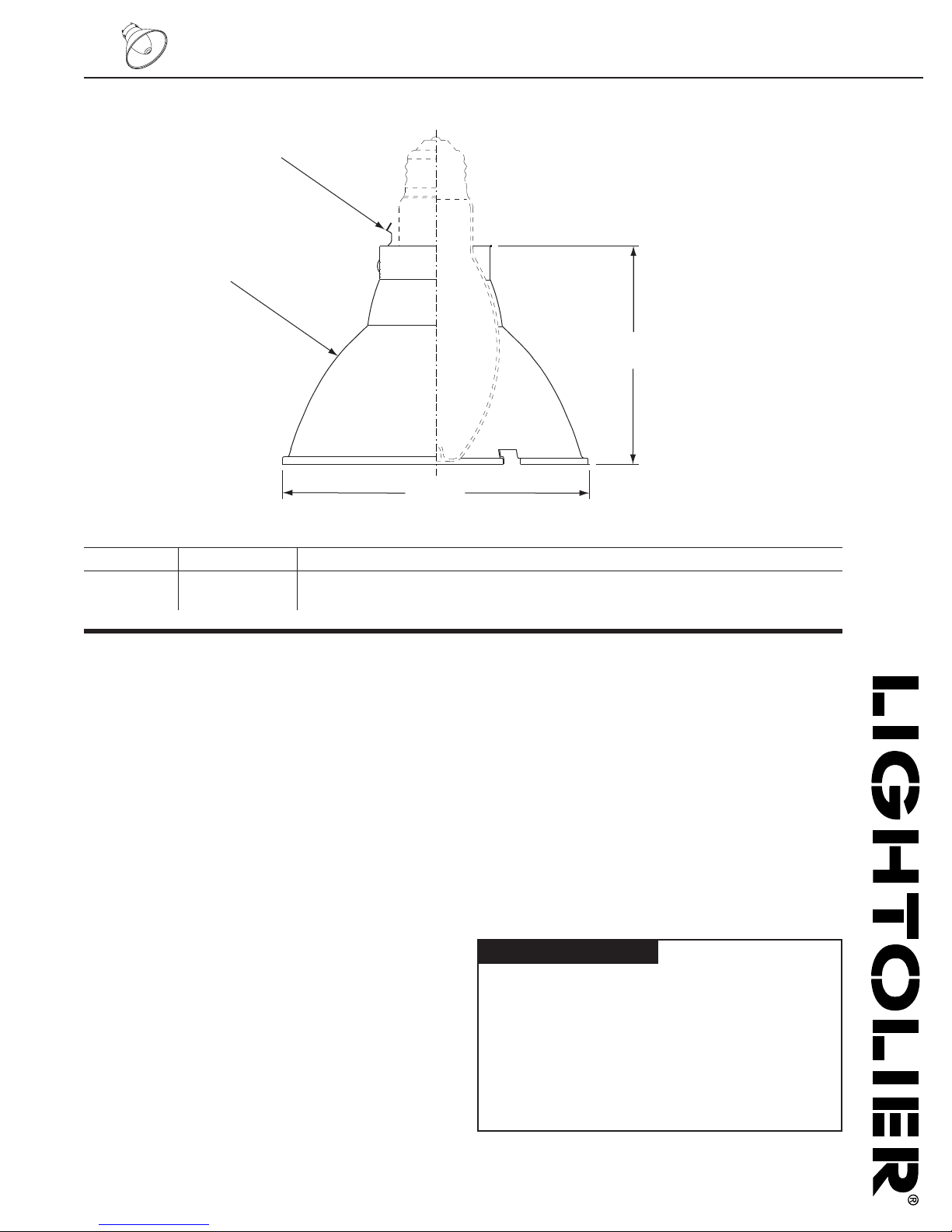

1. Flood Reflector: Aluminum, faceted, textured, anodized and sealed.

2. Hold Spring: (3) steel springs hold reflector into mating luminaire.

For Use With Luminaires

Track: 8387, 8388, 8389 Metal Halide Lytespot®series.

Track: 8307, 8317, 8307U, 8317U

Semi-Recessed: SRE1770MH, SRE1710MH

Recessed Pull Down; PDE1770MH, PDE1710MH

Finish

Specular Anodized and Sealed.

Labels

UL, cUL

Ordering Information

Catalog No. Finishes Lamps

83ED17RF Anodized ED-17 or E-17 Clear,

Protected or Unprotected Ceramic Metal Halide

Beam Spread CBCP Rated

(To 50% CBCP) Life (Hrs.)

9,635 10,000

32˚ X 32˚

Flood Reflector - with 70W ED17 Master Color Ceramic Metal Halide Philips Protected (Clear) Lamp for Open Luminaires

LAMP: 0˚ Horizontal Aiming 30˚ Horizontal Aiming 30˚ Vertical Aiming 45˚ Vertical Aiming

DFC L W DC FC L W DC FC L W DC FC L W

6’ 268 3.4’ 3.4’

8’ 151 4.6’ 4.6’

10’ 96 5.7’ 5.7’

12’ 67 6.9’ 6.9’

6’ 3.5’ 174 4.7’ 4.0’

8’ 4.6’ 98 6.3’ 5.3’

10’ 5.8’ 63 7.9’ 6.6’

12’ 6.9’ 43 9.4’ 7.9’

3’ 5.2’ 134 9.1’ 3.4’

4’ 6.9’ 75 12.2’ 4.6’

5’ 8.7’ 48 15.2’ 5.7’

6’ 10.4’ 33 18.3’ 6.9’

4’ 4’ 213 5.0’ 3.2’

6’ 6’ 95 7.5’ 4.9’

8’ 8’ 53 10.0’ 6.5’

10’ 10’ 34 12.5’ 8.1’

For 50W: Multiply values by .68 Rated Lamp Life 10,000

For 100W: Multiply values by 1.5 Rated Lamp Life 12,500

Lytespan®Track Lighting System 83ED17RF

Page 2 of 2 Metal Halide ED-17 Reflector Flood

Lightolier a Genlyte Thomas Company www.lightolier.com

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

Job Information Type:

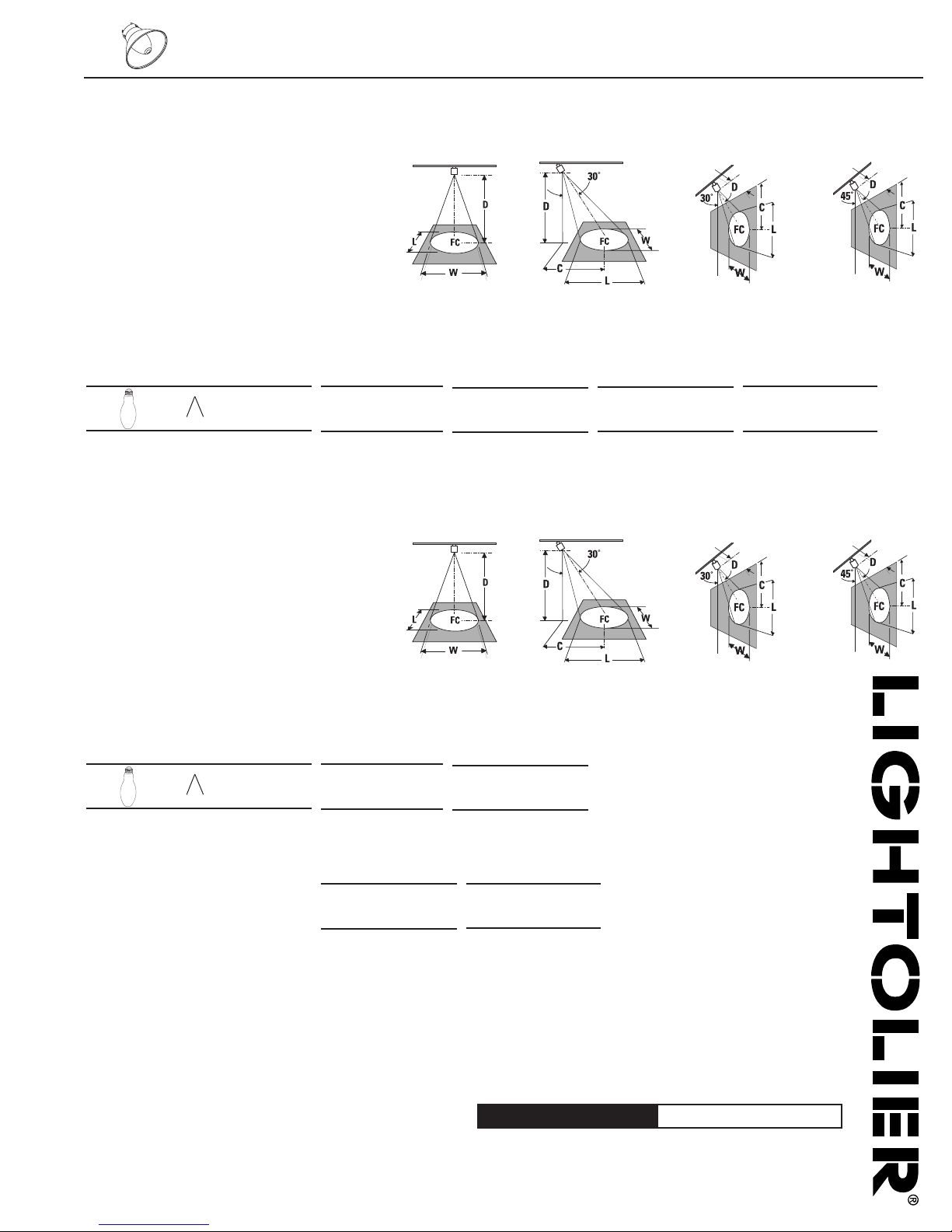

AIMING ANGLE: 0° 30° Horizontal 30° Vertical 45° Vertical

L Beam Length D Distance

W Beam Width A Aiming Angle

CDistance to center beam FC Footcandles

Land Ware the outer points where the candle power drops

to 50% of the maximum. FC are the initial footcandles at the

center of the beam.

Lamp data shown is typical. Consult lamp manufacturers for

availability and performance.

Beam Spread CBCP Rated

(To 50% CBCP) Life (Hrs.)

9,541 10,000

25˚ X 25˚

Flood Reflector - When used in 8307U and 8317U with 70W ED17 Master Color Ceramic Metal Halide Philips (Clear) Lamp for Enclosed Luminaires

LAMP: 0˚ Horizontal Aiming 30˚ Horizontal Aiming

DFC L W DC FC L W

6’ 265 2.7’ 2.7’

8’ 149 3.5’ 3.5’

10’ 95 4.4’ 4.4’

12’ 66 5.3’ 5.3’

6’ 3.5’ 172 3.6’ 3.1’

8’ 4.6’ 97 4.8’ 4.1’

10’ 5.8’ 62 6.0’ 5.1’

12’ 6.9’ 43 7.2’ 6.1’

For 50W: Multiply values by .68

Rated Lamp Life 10,000

For 100W: Multiply values by 1.5

Rated Lamp Life 12,500

AIMING ANGLE: 0° 30° Horizontal 30° Vertical 45° Vertical

L Beam Length D Distance

W Beam Width A Aiming Angle

CDistance to center beam FC Footcandles

Land Ware the outer points where the candle power drops

to 50% of the maximum. FC are the initial footcandles at the

center of the beam.

Lamp data shown is typical. Consult lamp manufacturers for

availability and performance.

30˚ Vertical Aiming 45˚ Vertical Aiming

DC FC L W DC FC L W

3’ 5.2’ 133 6.2’ 2.7’

4’ 6.9’ 75 8.3’ 3.5’

5’ 8.7’ 48 10.4’ 4.4’

6’ 10.4’ 33 12.5’ 5.3’

4’ 4’ 211 3.7’ 2.5’

6’ 6’ 94 5.6’ 3.8’

8’ 8’ 53 7.5’ 5.0’

10’ 10’ 34 9.3’ 6.3’
