Lytespan® Track Lighting System 22SS6

Page 1 of 2 Alcyon™ Enclosed Step Spot MR16

Ordering Information

Catalog No. Finish Mounting Lamps

22SS6WH Matte White All Lytespan Track Systems. MR16 Lamp with out Integral lens, 50W Max.

22SS6BK Matte Black Does not mount on ProSpec Track. MR16 Lamp with integral lens, 37W Max.

22SS6AL Metallic Aluminum

1 1/2 in

[40 mm]

1/2 in

[12 mm]

2 3/4 in

[67 mm]

1 in

[24 mm]

4 3/4 in

[118 mm]

4 1/4 in

[109 mm]

5 1/2 in

[138 mm]

2 3/4 in

[70 mm]

4 3/4 in

[121 mm]

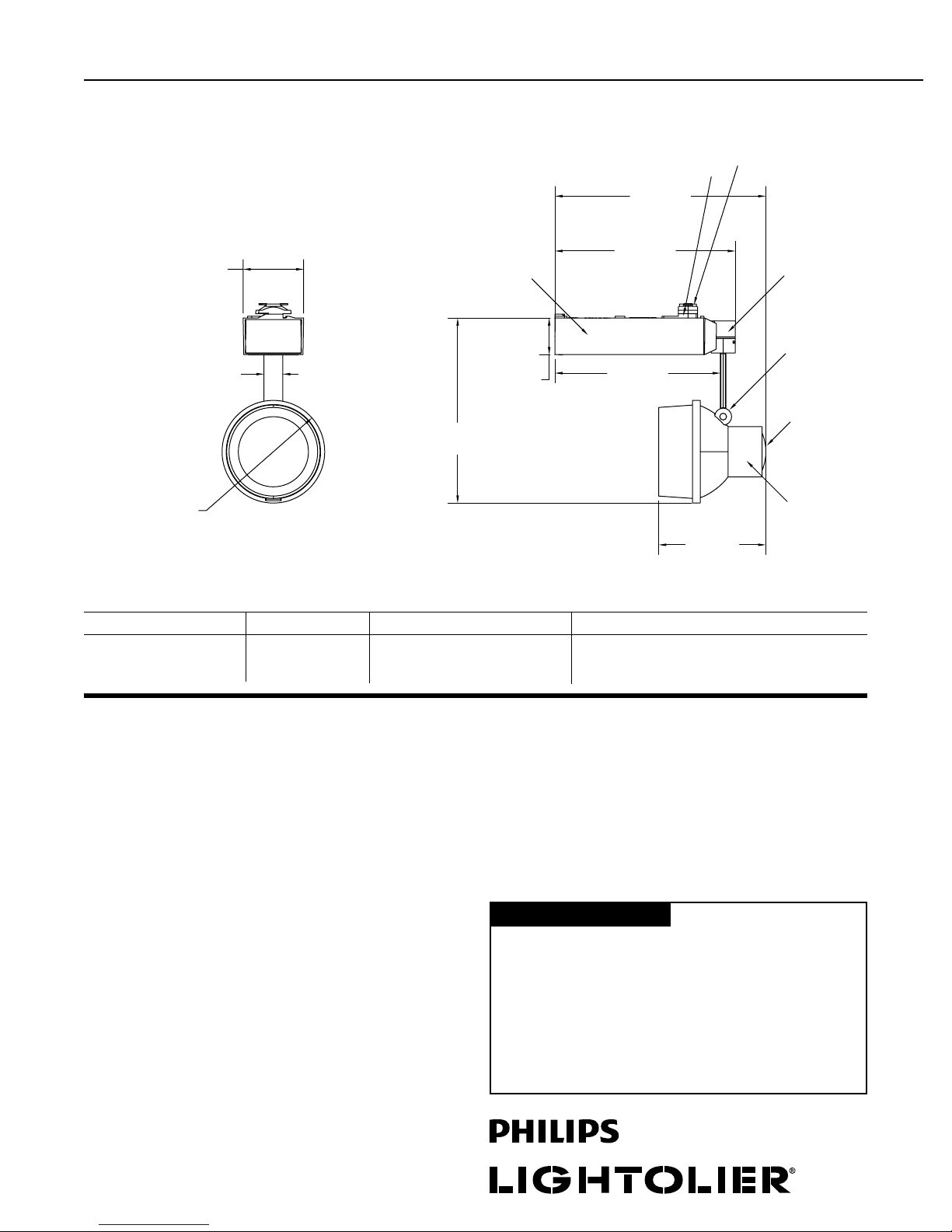

Features

1. Transformer: Class two electronic transformer for 12v halogen lamps

2. Track Attachment Fitting: Molded polycarbonate; rotates into track

3. Brass Contact: Extends for connection to second circuit

(Advent Lytespan track only)

4. Horizontal Pivot: Wireless stem profile with infinite horizontal rotation

5. Vertical Pivot: 0-90° vertical adjustment

6. Socket: Bi-pin multipoint contact low voltage halogen socket

7. Housing: Die cast aluminum

8. Accessory Cartridge: Hinged and captive; retaining ring included.

9. Glass Shield: Included for use with unshielded lamps

Finish

All Painted finishes are baked enamel.

Dimming

Use only dimmers specifically designed for use with electronic transformers.

Low voltage fixtures may produce audible sound when dimmed.

Accessories

Accessory Holder: Integral

Accessories: Accepts two total

(1 lens plus either 1 louver or 1 snoot)

Lens: AF2, ADF2

Louver: AL2HC

Snoot Accessory: 22SR6

Not permissible to use any more than one glass accessory

(lens or filter) at any time.

Labels

UL, cUL

Lytespan® Track Lighting System 22SS6

Page 2 of 2 Alcyon™ Enclosed Step Spot MR16

631 Airport Road, Fall River, MA 02720 • (508) 679-8131 • Fax (508) 674-4710

We reserve the right to change details of design, materials and finish.

Job Information Type:

6’ 3.5’ 68 2.1’ 1.8’

8’ 4.6’ 38 2.8’ 2.4’

10’ 5.8’ 24 3.5’ 3.0’

12’ 6.9’ 17 4.2’ 3.6’

4’ 4.0’ 83 2.1’ 1.5’

5’ 5.0’ 53 2.7’ 1.9’

6’ 6.0’ 37 3.2’ 2.2

7’ 7.0’ 27 3.8’ 2.6’

2’ 3.5’ 117 2.2’ 1.1’

3’ 5.2’ 52 3.3’ 1.6’

4’ 6.9’ 29 4.4’ 2.1’

5’ 8.7’ 19 5.6’ 2.6’

3750 5000

20W MR16

NSP (ESX) 15˚

8’ 138 1.4’ 1.4’

10’ 88 1.7’ 1.7’

12’ 61 2.1’ 2.1’

14’ 45 2.4’ 2.4’

8’ 4.6’ 89 1.9’ 1.6’

10’ 5.8’ 57 2.3’ 2.0’

12’ 6.9’ 40 2.8’ 2.4’

14’ 8.1’ 29 3.3’ 2.8’

4’ 4.0’ 194 1.4’ 1.0’

5’ 5.0’ 124 1.8’ 1.2’

6’ 6.0’ 86 2.1’ 1.5’

7 7.0’ 63 2.5’ 1.7’

2’ 3.5’ 275 1.4’ 0.7’

3’ 5.2’ 122 2.1’ 1.0’

4’ 6.9’ 69 2.9’ 1.4’

5’ 8.7’ 44 3.6’ 1.7’

8800 3000

50W MR16

NSP (EXT) 10˚

5’ 40 3.6’ 3.6’

6’ 28 4.4’ 4.4’

7’ 20 5.1’ 5.1’

8’ 16 5.8’ 5.8’

5’ 2.9’ 26 5.1’ 4.2’

6’ 3.5’ 18 6.1’ 5.0’

7’ 4.0’ 13 7.1’ 5.9’

8’ 4.6’ 10 8.1’ 6.7’

4’ 4.0’ 22 6.7’ 4.1’

5’ 5.0’ 14 8.4’ 5.1’

6’ 6.0’ 10 10.1’ 6.2’

7’ 7.0’ 7 11.7’ 7.2’

2’ 3.5’ 31 9.7’ 2.9’

3’ 5.2’ 14 14.5’ 4.4’

4’ 6.9’ 8 19.3’ 5.8’

5’ 8.7’ 5 24.2’ 7.3’

1200 4000

50W MR16

WFL (FNV) 60˚

6’ 206 0.7’ 0.7’

8’ 116 1.0’ 1.0’

10’ 74 1.2’ 1.2’

12’ 51 1.5’ 1.5’

8’ 4.6’ 75 1.3’ 1.1’

12’ 6.9’ 33 2.0’ 1.7’

14’ 8.1’ 25 2.3’ 2.0’

16’ 9.2’ 19 2.6’ 2.3’

4’ 4.0’ 164 1.0’ 0.7’

5’ 4.0’ 105 1.2’ 0.9’

6’ 6.0’ 73 1.5’ 1.0’

7’ 7.0’ 53 1.7’ 1.2’

2’ 3.5’ 231 1.0’ 0.5’

3’ 5.2’ 103 1.5’ 0.7’

4’ 6.9’ 58 2.0’ 1.0’

5’ 8.7’ 37 2.5’ 1.2’

7400 3000

20W MR16

VNSP (EZX) 7˚

6’ 122 2.7’ 2.7’

8’ 69 3.5’ 3.5’

10’ 44 4.4’ 4.4’

12’ 31 5.3’ 5.3’

6’ 3.5’ 79 3.6’ 3.1’

8’ 4.6’ 45 4.8’ 4.1’

10’ 5.8’ 29 6.0’ 5.1’

12’ 6.9’ 20 7.2’ 6.1’

4’ 4.0’ 97 3.7’ 2.5’

5’ 5.0’ 62 4.7’ 3.1’

6’ 6.0’ 43 5.6’ 3.8’

7’ 7.0’ 32 6.5’ 4.4’

2’ 3.5’ 138 4.2’ 1.8’

3’ 5.2’ 61 6.2’ 2.7’

4’ 6.9’ 34 8.3’ 3.5’

5’ 8.7’ 22 10.4’ 4.4’

4400 4000

37W MR16

(IR) NFL 25˚

10’ 123 1.6’ 1.6’

12’ 85 1.9’ 1.9’

14’ 63 2.2’ 2.2’

16’ 48 2.5’ 2.5’

10’ 5.8’ 80 2.1’ 1.8’

12’ 6.9’ 55 2.5’ 2.2’

14’ 8.1’ 41 2.9’ 2.5’

16’ 9.2’ 31 3.4’ 2.9’

4’ 4.0’ 272 1.3’ 0.9’

5’ 5.0’ 174 1.6’ 1.1’

6’ 6.0’ 121 1.9’ 1.3’

7’ 7.0’ 89 2.2’ 1.6’

2’ 3.5’ 384 1.3’ 0.6’

3’ 5.2’ 171 1.9’ 0.9’

4’ 6.9’ 96 2.6’ 1.3’

5’ 8.7’ 62 3.2’ 1.6’

12300 3500

42W MR16

VNSP (EZY) 9˚

5’ 88 3.6’ 3.6’

6’ 61 4.4’ 4.4’

8’ 34 5.8’ 5.8’

10’ 22 7.3’ 7.3’

5’ 2.9’ 57 5.1’ 4.2’

6’ 3.5’ 40 6.1’ 5.0’

8’ 4.6’ 22 8.1’ 6.7’

10’ 5.8’ 14 10.2’ 8.4’

4’ 4.0’ 49 6.7’ 4.1’

5’ 5.0’ 31 8.4’ 5.1’

6’ 6.0’ 22 10.1’ 6.2’

7’ 7.0’ 16 11.7’ 7.2’

2’ 3.5’ 69 9.7’ 2.9’

3’ 5.2’ 31 14.5’ 4.4’

4’ 6.9’ 17 19.3’ 5.8’

5’ 8.7’ 11 24.2’ 7.3’

2200 4000

37W MR16

(IR) FL 40˚

6’ 69 2.6’ 2.6’

8’ 39 3.4’ 3.4’

10’ 25 4.3’ 4.3’

12’ 17 5.1’ 5.1’

6’ 3.5’ 45 3.5’ 2.9’

8’ 4.6’ 25 4.6’ 3.9’

10’ 5.8’ 16 5.8’ 4.9’

12’ 6.9’ 11 6.9’ 5.9’

4’ 4.0’ 55 3.6’ 2.4’

5’ 5.0’ 35 4.5’ 3.0’

6’ 6.0’ 25 5.3’ 3.6’

7 7.0’ 18 6.2’ 4.2’

2’ 3.5’ 78 3.9’ 1.7’

3’ 5.2’ 35 5.9’ 2.6’

4’ 6.9’ 20 7.9’ 3.4’

5’ 8.7’ 13 9.8’ 4.3’

2500 3000

50W MR16

NFL (EXZ) 24˚

1000 5000

35W MR16

FL (FMW) 40˚

6’ 44 3.9’ 3.9’

8’ 25 5.2’ 5.2’

10’ 16 6.5’ 6.5’

12’ 11 7.8’ 7.8’

6’ 3.5’ 29 5.4’ 4.5’

8’ 4.6’ 16 7.2’ 6.0’

10’ 5.8’ 10 9.0’ 7.5’

12’ 6.9’ 7 10.8’ 9.0’

4’ 4.0’ 35 5.8’ 3.7’

5’ 5.0’ 23 7.3’ 4.6’

6’ 6.0’ 16 8.7’ 5.5’

7 7.0’ 12 10.2’ 6.4’

2’ 3.5’ 50 7.6’ 2.6’

3’ 5.2’ 22 11.4’ 3.9’

4’ 6.9’ 13 15.2’ 5.2’

5’ 8.7’ 8 19.0’ 6.5’

1600 3000

50W MR16

FL (EXN) 36˚

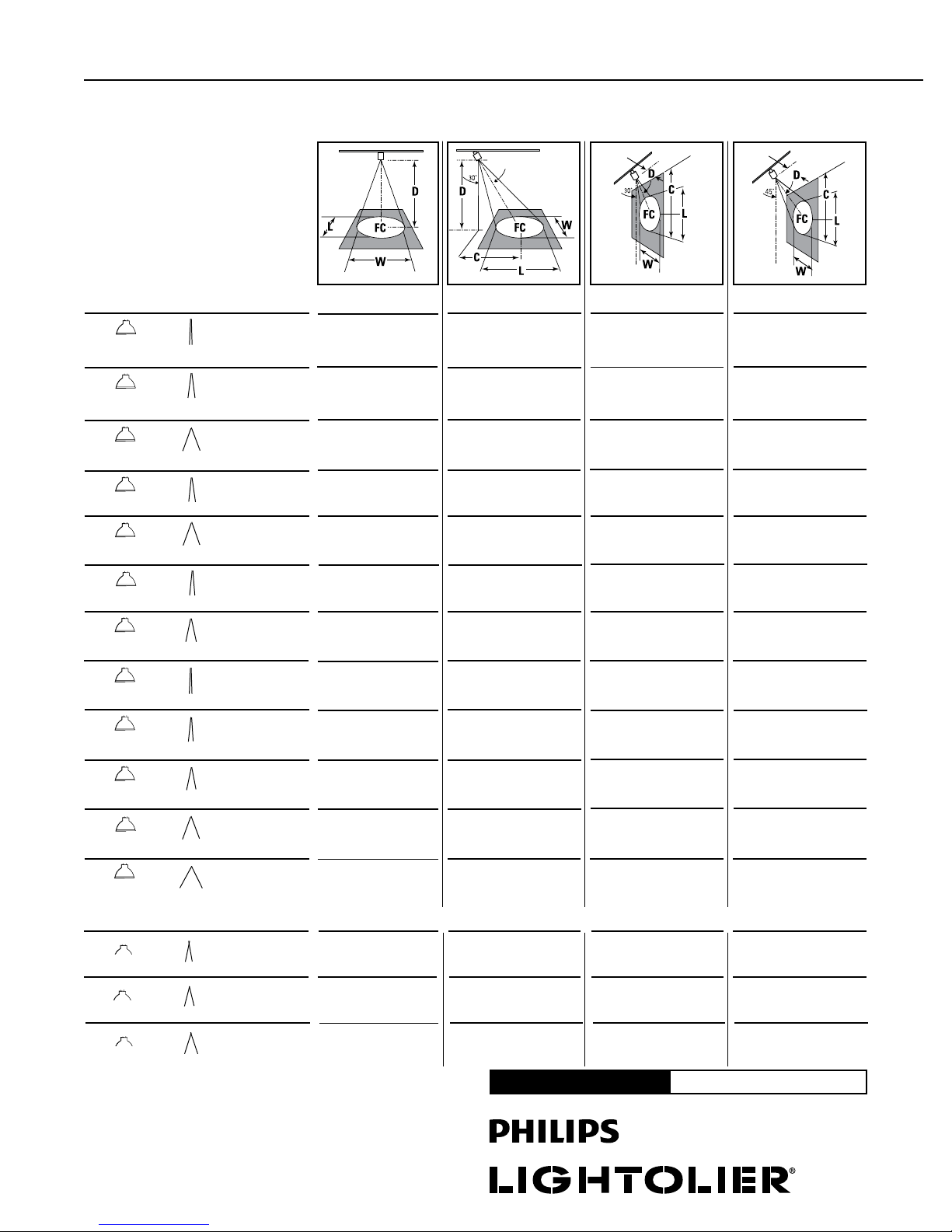

MR16 Low Voltage Halogen Bi-Pin Lamps with Aluminized (Non-Dichroic) Reflectors

D FC L W D C FC L W D C FC L W D C FC L W

Lamp

Beam Spread CBCP Rated

(To 50% CBCP) Life (Hrs.)

AIMING ANGLE: 0° 30° Horizontal 30° Vertical 45° Vertical

L Beam length D Distance

W Beam Width A Aiming Angle

C Distance to center beam FC Footcandles

L and W are the outer points where the candle power

drops to 50% of the maximum. FC are the initial foot-

candles at the center of the beam.

Lamp data shown is typical. Consult lamp manufacturers

for availability and performance. CBCP= Center Beam

Candle Power.

6’ 104 1.6’ 1.6’

8’ 59 2.1’ 2.1’

10’ 38 2.6’ 2.6’

12’ 26 3.2’ 3.2’

525 5000

20W MR16

FL (BAB) 40˚

2’ 131 1.5’ 1.5’

3’ 58 2.2’ 2.2’

4’ 33 2.9’ 2.9’

5’ 21 3.6’ 3.6’

2’ 1.2’ 85 2.0’ 1.7’

3’ 1.7’ 38 3.0’ 2.5’

4’ 2.3’ 21 4.1’ 3.4’

5’ 2.9’ 14 5.1’ 4.2’

2’ 2.0’ 46 3.4’ 2.1’

3’ 3.0’ 21 5.0’ 3.1’

4’ 4.0’ 12 6.7’ 4.1’

5’ 5.0’ 7 8.4’ 5.1’

1’ 1.7’ 66 4.8’ 1.5’

2’ 3.5’ 16 9.7’ 2.9’

3’ 5.2’ 7 14.5’ 4.4’

4’ 6.9’ 4 19.3’ 5.8’

3900 4000

35W MR16

SP (FRA) 20˚

6’ 108 2.1’ 2.1’

8’ 61 2.8’ 2.8’

10’ 39 3.5’ 3.5’

12’ 27 4.2’ 4.2’

5’ 2.9 101 2.4’ 2.0’

7’ 4.0’ 52 3.3’ 2.9’

9’ 5.2’ 31 4.3’ 3.7’

11’ 6.4’ 21 5.2’ 4.5’

3’ 3.0’ 153 2.2’ 1.5’

5’ 5.0’ 55 3.6’ 2.5’

7’ 7.0’ 28 5.1’ 3.5’

9’ 9.0’ 17 6.6’ 4.5’

2’ 3.5’ 122 3.1’ 1.4’

3’ 5.2’ 54 4.7’ 2.1’

4’ 6.9’ 30 6.2’ 2.8’

5’ 8.7’ 20 7.8’ 3.5’

3’ 128 3.1’ 3.1’

5’ 46 5.2’ 5.2’

7’ 23 7.3’ 7.3’

9’ 14 9.4’ 9.4’

3’ 1.7’ 83 4.6’ 3.6’

5’ 2.9’ 30 7.6’ 6.0’

7’ 4.0’ 15 10.7’ 8.4’

9’ 5.2’ 9 13.7’ 10.8’

2’ 2.0’ 102 5.7’ 2.9’

3’ 3.0’ 45 8.6’ 4.4’

4’ 4.0’ 25 11.4’ 5.9’

5’ 5.0’ 16 14.3’ 7.4’

1’ 1.7’ 144 22.3’ 2.1’

2’ 3.5’ 36 44.5’ 4.2’

3’ 5.2’ 16 66.8’ 6.2’

4’ 6.9’ 9 89.1’ 8.3’

8’ 164 1.5’ 1.5’

12’ 73 2.3’ 2.3’

16’ 41 3.1’ 3.1’

20’ 26 3.9’ 3.9

7’ 4.0’ 139 1.8’ 1.6’

10’ 5.8’ 68 2.6’ 2.2’

13’ 7.5’ 40 3.3’ 2.9’

16’ 9.2’ 27 4.1’ 3.6’

3’ 5.2’ 146 2.4’ 1.2’

4’ 6.9’ 82 3.2’ 1.5’

5’ 8.7’ 53 4.0’ 1.9’

6’ 10.4’ 36 4.8’ 2.3’

5’ 5.0’ 148 1.9‘ 1.4’

7’ 7.0’ 76 2.7‘ 1.9’

9’ 9.0’ 46 3.5‘ 2.5’

11’ 11.0’ 31 4.3‘ 3.0’

10500 4000

50W MR16

NSP 10°

6’ 83 2.7’ 2.7’

8’ 47 3.5’ 3.5’

10’ 30 4.4’ 4.4’

12’ 21 5.3’ 5.3’

5’ 2.9’ 78 3.0’ 2.6’

7’ 4.0’ 40 4.2’ 3.6’

9’ 5.2’ 24 5.4’ 4.6’

11’ 6.4’ 16 6.6’ 5.6’

2’ 3.5’ 94 4.2’ 1.8’

3’ 5.2’ 42 6.2’ 2.7’

4’ 6.9’ 23 8.3’ 3.5’

5’ 8.7’ 15 10.4 4.4’

3’ 3.0’ 118 2.8‘ 1.9’

5’ 5.0’ 42 4.7‘ 3.1’

7’ 7.0’ 22 6.5‘ 4.4’

9’ 9.0’ 13 8.4‘ 5.6’

3000 4000

50W MR16

NFL 25°

4’ 119 2.9’ 2.9’

6’ 53 4.4’ 4.4’

8’ 30 5.8’ 5.8’

10’ 19 7.3’ 7.3’

3’ 1.7’ 137 3.0’ 2.5’

5’ 2.9’ 49 5.1’ 4.2’

7’ 4.0’ 25 7.1’ 5.9’

9’ 5.2’ 15 9.1’ 7.6’

1’ 1.7’ 238 4.8’ 1.5’

2’ 2.9’ 59 9.7’ 2.9’

3’ 4.0’ 26 14.5’ 4.4’

4’ 5.2’ 15 19.3’ 5.8’

3’ 3.0’ 75 5.0‘ 3.1’

4’ 4.0’ 42 6.7‘ 4.1’

5’ 5.0’ 27 8.4‘ 5.1’

6’ 6.0’ 19 10.1‘ 6.2’

1900 4000

50W MR16

FL 35°

Autres manuels Lightolier Luminaire

Lightolier

Lightolier Lytespan 9476 Manuel utilisateur

Lightolier

Lightolier Prismalyte Plus PRA1GRFVA232 Manuel utilisateur

Lightolier

Lightolier Calculite IS_PB Assembly and Mode d’emploi

Lightolier

Lightolier Lytespan 8784 Manuel utilisateur

Lightolier

Lightolier IS_LSC Assembly and Mode d’emploi

Lightolier

Lightolier Lytecaster 300SQ Manuel utilisateur

Lightolier

Lightolier D13 Manuel utilisateur

Lightolier

Lightolier Calculite Evolution Non-IC Airseal C3ALV Manuel utilisateur

Lightolier

Lightolier C4AICLV Manuel utilisateur

Lightolier

Lightolier Lytecaster 2045 Manuel utilisateur

Lightolier

Lightolier Lytecaster 300XTC Manuel utilisateur

Lightolier

Lightolier VR Parabolic VRA2G9LS26USO Manuel utilisateur

Lightolier

Lightolier Sprill ring surface mount Manuel utilisateur

Lightolier

Lightolier Calculite C3MRD Manuel utilisateur

Lightolier

Lightolier QVS2GPFLV332 Manuel utilisateur

Lightolier

Lightolier Lytecaster 402MRIC9X Manuel utilisateur

Lightolier

Lightolier MJ6 Series Manuel utilisateur

Lightolier

Lightolier Luminosities 40888 Manuel utilisateur

Lightolier

Lightolier Lytecel LCS6G20LW228 Manuel utilisateur

Lightolier

Lightolier Walmaster WMRL244120SB Manuel utilisateur

Lightolier

Lightolier Lytecaster 1128 Manuel utilisateur

Lightolier

Lightolier 8228 Instructions d'utilisation

Lightolier

Lightolier REFLECTOR TRIM Manuel utilisateur

Lightolier

Lightolier Lytespan 9630 Manuel utilisateur

Manuels Luminaire populaires d'autres marques

Emos

Emos CLASSIC ZY1431T Manuel utilisateur

Westinghouse

Westinghouse Outdoor Lighting Fixture Manuel utilisateur

Hedler

Hedler C 12 silent Manuel utilisateur

Blizzard Lighting

Blizzard Lighting Puck: CSI Manuel utilisateur

Energetic Lighting

Energetic Lighting ELYSL-5004 Series Manuel utilisateur

Lightmaxx

Lightmaxx Shaft 5R Manuel utilisateur

Triarch

Triarch 31083 Manuel utilisateur

Philips

Philips 32614 Series Manuel utilisateur

IKEA

IKEA TIVED Manuel utilisateur

Chauvet Professional

Chauvet Professional ROGUE R1 BEAM WASH Manuel utilisateur

Martin

Martin MAC 250 Krypton Manuel utilisateur

Cooper Lighting

Cooper Lighting Halo L3232E Manuel utilisateur

Stageline

Stageline ODW-2410RGBW Manuel utilisateur

Light Sky

Light Sky Tornado Series Manuel utilisateur

ArtFox

ArtFox Beam 15R extreme Manuel utilisateur

GLG

GLG multispot 330 Manuel utilisateur

Home Accents Holiday

Home Accents Holiday TY052-1924-1 Manuel utilisateur

SELF Electronics

SELF Electronics FLEX Manuel utilisateur
