LevelOne GEL-2871-v1 Manuel utilisateur

Quick Installation Guide

( Managed Switches )

- 1 -

Content

English .........................................................................................................2

Deutsch...............................................................................................................

Français .......................................................................................................9

Español ......................................................................................................12

Italiano .............................................................................................................

Português ........................................................................................................

This Quick Installation Guide only describes the most basic situations and

settings. All detailed information is described in the user manual.

- 2 -

English

Package Contents

This product is provided with the following accessories in the box; please check them carefully. If

any of the accessories is missing or damaged, please contact with your local dealer timely.

Serial number

Name

Quantity

Note

Master unit

Required

Power cord

Required

Quick Installation Guide

Required

Declaration of Conformity

Required

L-shaped bracket and other

Required

Console Cable

Required

Preparing for installation

For smooth installation, please prepare the following items:

l Installation tools, including: Phillips screwdriver, anti static wrist strap, etc.

l Connecting cables, such as network cable, optical fiber, optical fiber module, etc.

l Related devices, such as electrical outlets, HUB, switch, router, etc.

The installation environment for the switch must meet the following requirements:

l The switch must avoid direct sunlight, away from heat and sources of strong electromagnetic interference.

l The switch must be placed in a cool, dry place, and there should be enough gap for heat dissipation all

around for the purpose of ventilation and heat dissipation.

l The switch must work in the indoor environment with a temperature of 0 °C~50 °C and humidityof 10%~90%

without condensation.

Equipment Installation

1. Installed in the rack

Install the switch on a 19-inch standard rack, and the installation steps are as follows:

Check the grounding and stability of the rack;

Install the two L-shaped brackets in the accessories on both sides of the switch panel, and fix

them with the screws in the accessories;

Place the switch in the appropriate location of the rack, and support itusing a tray;

Secure the L-shaped brackets on the guide slots fixed at both ends of the rack, to ensure that the

switch can be mounted on the rack in astable, horizontal manner;

Use a power cord to connect the switch power connector with the powersocket.

- 3 -

2. Installed on the working table

Install the switch on a working table, and the installation steps are as follows:

l Place the switch with its bottom up on a sufficiently large, stable and properly-grounded working

table;

l Flip over the switch, and place it on the working tablestably;

l Use a power cord to connect the switch power connector with the power socket.

l The switch uses 100-240V, 50/60Hz AC, and make sure that both power supply and grounding are

normal before power on.

l After power on, please check the switch's power indicator (Power) is on, and if so, it indicates that

the power supply is connected properly.

l Do not place heavy objects on the top of the switch.

Perform Initial Configuration

l Connect PC to the switch console port using console cable.

l Configure the PC’s serial port: 115200 bps, 8 characters, no parity, one stop bit, 8 data bits, and no

flow control.

l Log in to the CLI using default settings: Username “admin” and password “admin.”

Note: For further information on switch configuration, refer to the CLI Reference Guide and Web

Management Guide.

Logging on to the equipment

Connect the RJ-45 interface cable of a switch with a computer using a network cable.

Set the TCP/IP properties of the computer, see the Appendix: Setting up yourcomputer.

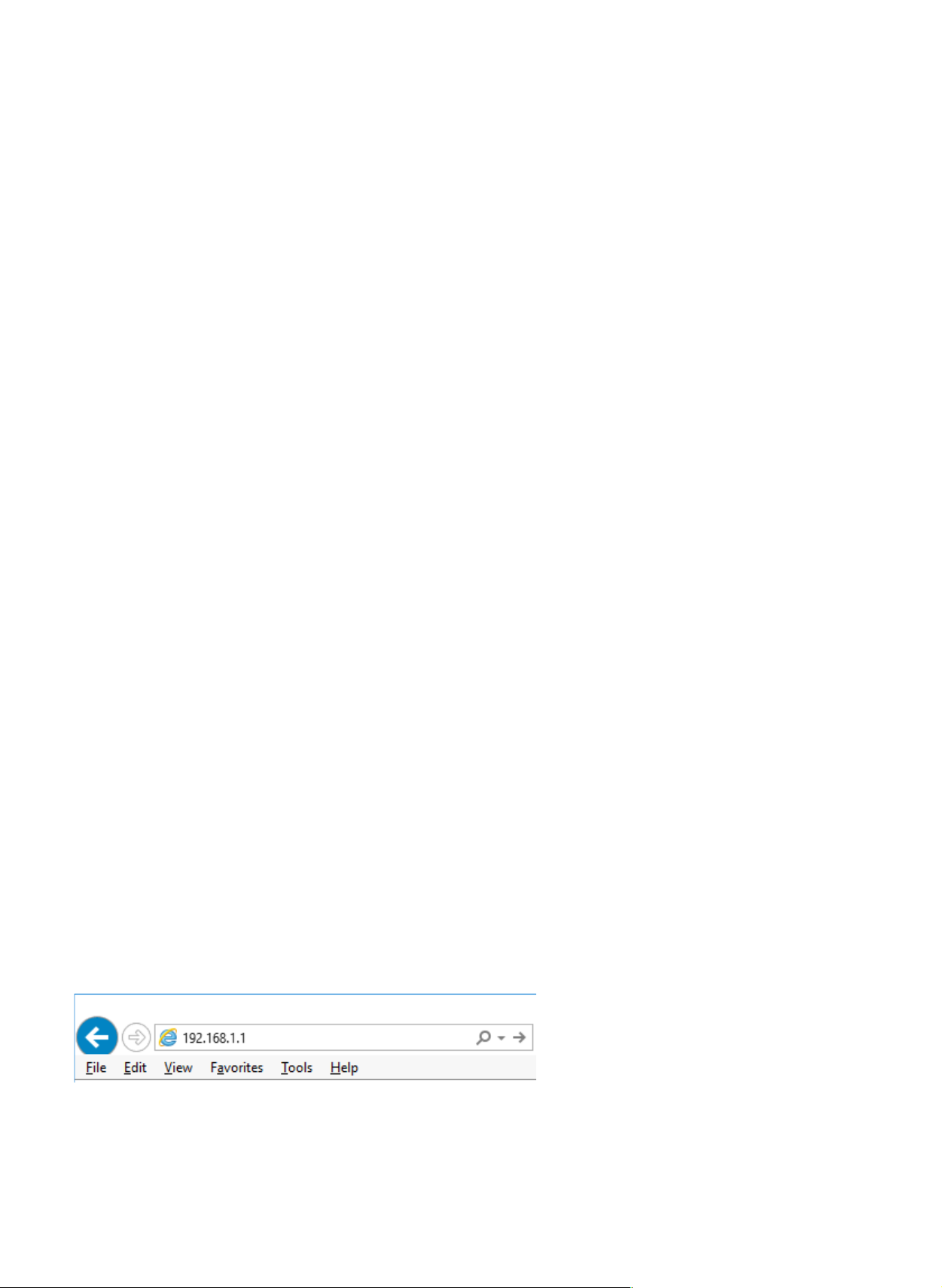

Logging on to the equipment: Open a browser and type 192.168.1.1 in the address bar, and then press

Enter; in the pop-up login interface, enter the factory logon username "admin", password "admin" and

click OK.

- 4 -

Appendix: Setting up your computer

■ Windows

Click Start—> Control Panel—> Network and Internet—> Network and Sharing Center—>

Change adapter settings, right click Local connection and select Properties;

Double-click Internet Protocol 4 (TCP/IPv4);

Set the computer's IP address: The computer's IP address should be any one of the following free

IP addresses 192.168.1.2 ~ 192.168.1.250, and then click OK, to return to the previous page, click

OK.

- 5 -

Deutsch

Lieferumfang

Dieses Produkt wird mit folgendem Zubehör geliefert; bitte prüfen Sie den Lieferumfang sorgfältig.

Falls ein Teil fehlen oder beschädigt sein sollte, wenden Sie sich bitte möglichst bald an Ihren

örtlichen Händler.

Seriennummer

Name

Anzahl

Hinweis

Hauptgerät

Erforderlich

Netzkabel

Erforderlich

Installationsanleitung

Erforderlich

Konformitätserklärung

Erforderlich

L-förmige Halterung und anderes Zubehör

Erforderlich

Konsolenkabel

Erforderlich

Installation vorbereiten

Bitte halten Sie für eine reibungslose Installation folgende Dinge bereit:

l Installationswerkzeuge, einschließlich: Phillips-Schraubendreher, Antistatik-Armband etc.

l Anschlusskabel, wie Netzwerkkabel, Glasfaserkabel, Glasfasermodul etc.

l Relevante Geräte, wie Steckdosen, Hub, Switch, Router etc.

Die Installationsumgebung für den Switch muss folgende Anforderungen erfüllen:

l Der Switch darf keinem direkten Sonnenlicht, keiner Hitze und keinen Quellen starker

elektromagnetischer Störungen ausgesetzt sein.

l Der Switch muss an einem kühlen, trockenen Ort platziert werden; halten Sie genügend

Abstand zur Belüftung und Wärmeableitung rund um das Gerät ein.

l Der Switch muss in Innenräumen bei Temperaturen von 0 bis 50 °C und einer Feuchtigkeit

zwischen 10 und 90 % (nicht kondensierend) verwendet werden.

- 6 -

Geräteinstallation

1. In einem Rack

Installieren Sie den Switch in einem 19-Zoll-Standardrack, befolgen Sie die nachstehenden

Installationsschritte:

Prüfen Sie Erdung und Stabilität des Rack;

Installieren Sie die beiden mitgelieferten L-förmigen Halterungen an beiden Seiten der Switch-

Blende; befestigen Sie sie mit den mitgelieferten Schrauben;

Platzieren Sie den Switch an der geeigneten Position im Rack, stützen Sie ihn durch eine Ablage;

Sichern Sie die L-förmigen Halterungen an den Führungsschlitzen an beiden Enden des Racks,

damit der Switch stabil horizontal montiert werden kann;

Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

2. Auf einem Arbeitstisch

Installieren Sie den Switch auf einem Arbeitstisch, befolgen Sie die nachstehenden Installationsschritte:

l Platzieren Sie den Switch mit seiner Unterseite nach oben auf einem ausreichend großen,

stabilen und angemessen geerdeten Arbeitstisch;

l Drehen Sie den Switch um und stellen Sie ihn so auf den Arbeitstisch, dass er stabil steht;

l Verbinden Sie den Netzanschluss am Switch über das Netzkabel miteiner Steckdose.

l Der Switch arbeitet mit 100 bis 240 V Wechselspannung bei 50/60 Hz; achten Sie darauf, dass

Stromversorgung und Erdung normal funktionieren, bevor Sie das Gerät einschalten.

l Bitte prüfen Sie nach dem Einschalten, ob die Betriebsanzeige am Switch leuchtet; dies zeigtan,

dass das Gerät richtig an die Stromversorgung angeschlossen ist.

l Stellen Sie keine schweren Gegenstände auf den Switch.

Erstkonfiguration durchführen

l Schließen Sie einen PC über Konsolenkabel an den Switch-Konsolenport an.

l Konfigurieren Sie die serielle Schnittstelle des PCs: 115200 bps, 8 Zeichen, keine Parität, ein

Stoppbit, 8 Datenbits und keine Flusskontrolle.

l Melden Sie sich mit den Standardeinstellungen bei der CLI an: Benutzername „admin“ und

Kennwort „admin“.

Hinweis: Weitere Informationen zur Switch-Konfiguration finden Sie im Web Management Guide

und CLI Reference Guide.

- 7 -

Am Gerät anmelden

l Verbinden Sie den RJ-45-Anschluss am Switch über ein Netzwerkkabel mit einem Computer.

l Stellen Sie die TCP/IP-Eigenschaften des Computers ein; siehe Anhang: Ihren Computer

einrichten.

l Am Gerät anmelden: Öffnen Sie einen Browser und geben Sie 192.168.1.1 in die Adresszeile ein,

drücken Sie anschließend Enter; geben Sie am eingeblendeten Anmeldebildschirm den

werksei

igen

utz

ernamen

„

admin

―

und

s K

ennwor

t „

admin

―

ein

, k

dann

- 8 -

Anhang: Ihren Computer einrichten

■ Windows

Klicken Sie auf Start —> Systemsteuerung —> Netzwerk und Internet —> Netzwerk- und

Freigabecenter —> Adaptereinstellungen ändern, rechtsklicken Sie auf LAN-Verbindung und

wählen Sie Eigenschaften;

Doppelklicken Sie auf Internetprotokoll 4 (TCP/IPv4);

IP-Adresse des Computers einrichten: Die IP-Adresse des Computers sollte eine der folgenden

freien IP-Adressen 192.168.1.2 bis 192.168.1.250 sein; klicken Sie dann zum Zurückkehren zur

vorherigen Seite auf OK und dann erneut auf OK.

- 9 -

Français

Contenu de l'emballage

Ce produit est livré avec les accessoires suivants dans la boîte ; veuillez les vérifier attentivement.

Si l'un des accessoires est manquant ou endommagé, veuillez contacter rapidement votre

revendeur local.

Numéro de série

Nom

Quantité

Remarque

Unité maître

Requis

Cordon d'alimentation

Requis

Guide d'installation rapide

Requis

Déclaration de conformité

Requis

Support en forme de L et autres

Requis

Câble de console

Requis

Préparation pour l'installation

Pour une installation facile, veuillez préparer les éléments suivants :

l Outils d'installation, comprenant : Tournevis Phillips, bracelet antistatique, etc.

l Câbles de raccordement, tels que câble réseau, fibre optique, module de fibre optique, etc.

l Dispositifs liés, tels que prises électriques, concentrateur, commutateur, routeur, etc.

L'environnement d'installation du commutateur doit répondre aux exigences suivantes :

l Le commutateur doit éviter la lumière directe du soleil, être éloigné de la chaleur et des

sources de fortes interférences électromagnétiques.

l Le commutateur doit être placé dans un lieu frais et sec. Il doit y avoir suffisamment

d'espacement pour la dissipation de la chaleur tout autour à des fins de ventilation et de

dissipation de la chaleur.

l Le commutateur doit fonctionner dans un environnement intérieur avec une température comprise

entre 0 °C et 50 °C et une humidité comprise entre 10 % et 90 % sans condensation.

Installation de l'équipement

1. Il est installé dans le rack

Installez le commutateur sur un rack standard de 19 pouces, avec les étapes d'installation suivantes :

l Vérifiez la mise à la terre etla stabilité du rack ;

l Installez les deux supports en forme de L provenant des accessoires sur les deux côtés du

panneau du commutateur et fixez-les avec les vis provenant des accessoires;

l Placez le commutateur dans un emplacement approprié du rack et soutenez-le à l'aide d'un

plateau ;
