LevelOne GSW-2473 Manuel utilisateur

How to set up two GSW-2473 with two VLANs and a Gateway?

Scenario:

A GSW-2473 with port 1 – 10 & B GSW-2473 with port 1 – 10 VLAN 1

A GSW-2473 with port 9 – 26 & B GSW-2473 with port 9 – 26 VLAN 2

A & B GSW-2473 port 9 for interconnecting together.

Port 10: Connect to Internet

VLAN 1 members will be able to communicate on both GSW-2473 A&B

VLAN 2 members will be able to communicate on both GSW-2473 A&B

VLAN 1 &2 will be able to get on internet

Test Environment :

Switch 1 IP: 192.168.0.73

Switch 2 IP: 192.168.0.173

Please refer to set up procedure below:

1. Switch A VLAN Member ÆPort 1~10 -> vlan 1

2. Switch A VLAN Member ÆPort 9~26 -> vlan 2

3. Switch A VLAN mode Æset up Port 9 to uplink.

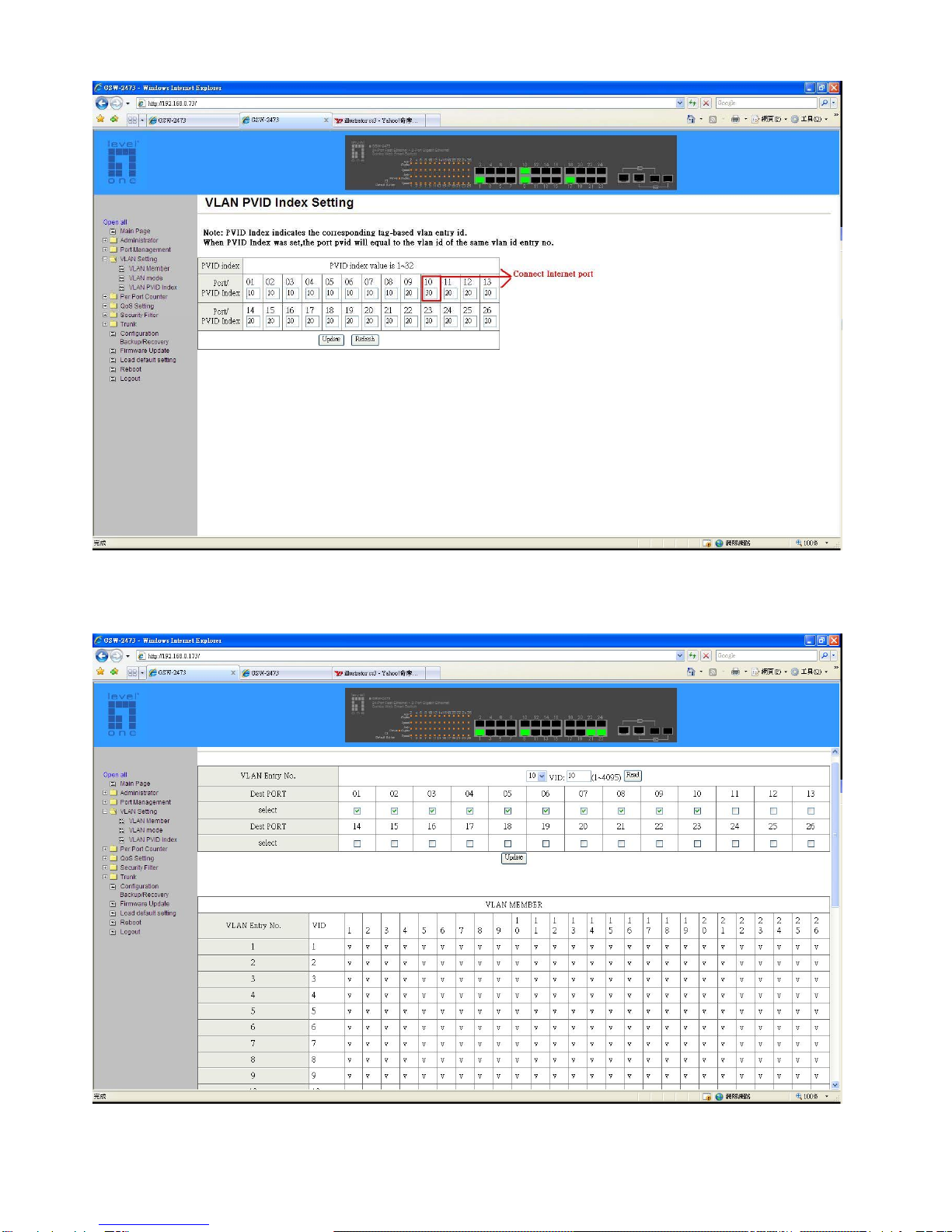

4. Switch A VLAN PVID: Port 1~8 PVID 10 / Port 10 PVID 30 / Port 9 + 11~26 PVID 20.

4. Switch B VLAN Member ÆPort 1~10 -> vlan 1

6. Switch B VLAN Member ÆPort 9~26 -> vlan 2

7. Switch B VLAN mode Æset up Port 9 to uplink.

8. Switch B VLAN modeÆPort 1~8 PVID 10 / Port 9~16 PVID 20.
