Lenze POWERLINK E94AYCEP Manuel utilisateur

Montageanleitung

Mounting Instructions

Instructions de montage

Instrucciones para el montaje

Istruzioni per il montaggio

EDK94AYCEP

.G<d

Ä.G<dä

Ethernet POWERLINK



E94AYCEP

Kommunikationsmodul

Communication module

Module de communication

Módulo de comunicación

Modulo di comunicazione

L−force Communication

read_de−read_it

Lesen Sie zuerst diese Anleitung, bevor Sie mit den Arbeiten beginnen!

Beachten Sie die enthaltenen Sicherheitshinweise.

Please read these instructions before you start working!

Follow the enclosed safety instructions.

Veuillez lire attentivement cette documentation avant toute action !

Les consignes de sécurité doivent impérativement être respectées.

Lea las instrucciones antes de empezar a trabajar.

Observe las instrucciones de seguridad indicadas.

Prima di usare l’apparecchiatura, leggere le istruzioni contenute in questo

manuale.

Osservare le note di sicurezza.

klappseite E94ZAYCEP−einbaufreiraum

E94YCEP001A

E94YCEP017

EDK94AYCEP DE/EN/FR/ES/IT 4.0

4

legende_kopfzeile−DUMMY_NUM_Reset

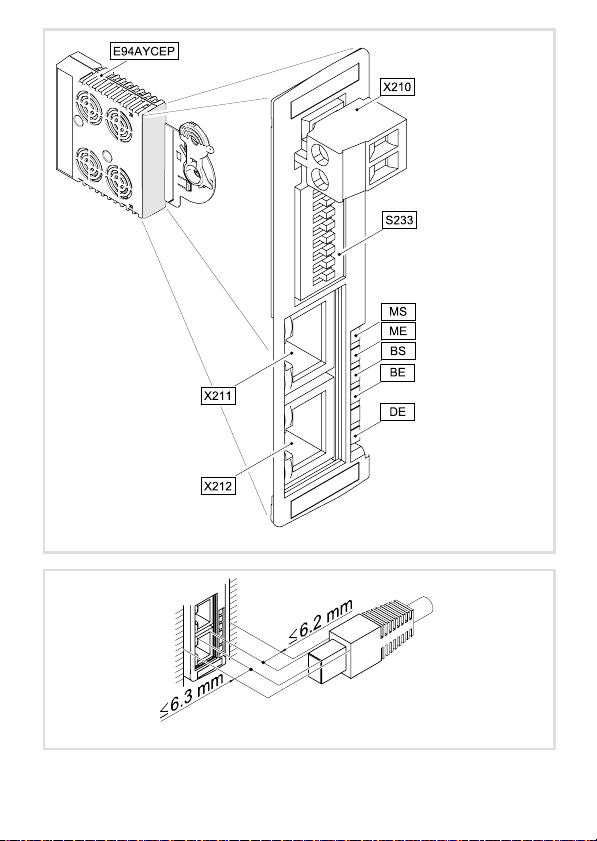

Legende zur Abbildung auf der Ausklappseite

Pos. Beschreibung Ausführliche

Information

X210 Anschluss für externe Spannungsversorgung

l2−polige Steckerleiste mit Schraubanschluss 20

X211 Ethernet POWERLINK−Anschlüsse

lRJ45−Buchse nach IEC 60603−7 17

X212

S233 DIP−Schalter zur Adressierung des Teilnehmers 21

LED−Statusanzeigen zur Diagnose 23

0Abb. 0Tab. 0

Inhalt i

EDK94AYCEP DE/EN/FR/ES/IT 4.0 5



Inhalt

1 Über diese Dokumentation 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verwendete Konventionen 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Verwendete Hinweise 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Sicherheitshinweise 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Produktbeschreibung 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Funktion 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Bestimmungsgemäße Verwendung 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Lieferumfang 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Identifikation 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Technische Daten 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Allgemeine Daten 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Abmessungen 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Mechanische Installation 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Elektrische Installation 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

EMV−gerechte Verdrahtung 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ethernet POWERLINK−Anschluss 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Externe Spannungsversorgung 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Inbetriebnahme 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Vor dem ersten Einschalten 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Teilnehmeradresse einstellen 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Diagnose 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LED−Statusanzeigen 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 Über diese Dokumentation

EDK94AYCEP DE/EN/FR/ES/IT 4.0

6

H1_Über_die_Doku−TIP_download_DE

1 Über diese Dokumentation

Inhalt

Diese Dokumentation enthält ...

ƒ Informationen zur mechanischen und elektrischen Installation des

Kommunikationsmoduls;

ƒ Sicherheitshinweise, die Sie unbedingt beachten müssen;

ƒ Angaben über Versionsstände der zu verwendenden Lenze Grundgeräte;

ƒ Informationen zu den LED−Statusanzeigen.

Informationen zur Gültigkeit

Die Informationen in dieser Dokumentation sind gültig für folgende Geräte:

Erweiterungsmodul Typenbezeichnung ab Hardwarestand ab Softwarestand

Ethernet POWERLINK E94AYCEP VA 00.50

Zielgruppe

Diese Dokumentation richtet sich an Personen, die die Vernetzung und Fernwartung einer

Maschine projektieren, installieren, in Betrieb nehmen und warten.

Tipp!

Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im

Download−Bereich unter

http://www.Lenze.com

Über diese Dokumentation

Verwendete Konventionen

EDK94AYCEP DE/EN/FR/ES/IT 4.0 7



H2_Verw_Konventionen−Verw_Konv_MA_KommModule

Verwendete Konventionen

Diese Dokumentation verwendet folgende Konventionen zur Unterscheidung verschiede-

ner Arten von Information:

Informationsart Auszeichnung Beispiele/Hinweise

Zahlenschreibweise

Dezimaltrennzeichen Punkt Es wird generell der Dezimalpunkt

verwendet.

Beispiel: 1234.56

Symbole

Seitenverweis Verweis auf eine andere Seite mit zu-

sätzlichen Informationen

Beispiel: 16 = siehe Seite 16

1 Über diese Dokumentation

Verwendete Hinweise

EDK94AYCEP DE/EN/FR/ES/IT 4.0

8

H2_Def_Hinweise−SIC_pikt_DE

Verwendete Hinweise

Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-

tion folgende Piktogramme und Signalwörter verwendet:

Sicherheitshinweise

Aufbau der Sicherheitshinweise:

Gefahr!

(kennzeichnet die Art und die Schwere der Gefahr)

Hinweistext

(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)

Piktogramm und Signalwort Bedeutung

Gefahr!

Gefahr von Personenschäden durch gefährliche elektri-

sche Spannung

Hinweis auf eine unmittelbar drohende Gefahr, die den

Tod oder schwere Verletzungen zur Folge haben kann,

wenn nicht die entsprechenden Maßnahmen getroffen

werden.

Gefahr!

Gefahr von Personenschäden durch eine allgemeine Ge-

fahrenquelle

Hinweis auf eine unmittelbar drohende Gefahr, die den

Tod oder schwere Verletzungen zur Folge haben kann,

wenn nicht die entsprechenden Maßnahmen getroffen

werden.

Stop!

Gefahr von Sachschäden

Hinweis auf eine mögliche Gefahr, die Sachschäden zur

Folge haben kann, wenn nicht die entsprechenden Maß-

nahmen getroffen werden.

Über diese Dokumentation

Verwendete Hinweise

EDK94AYCEP DE/EN/FR/ES/IT 4.0 9



H2_Def_Hinweise−SIC_pikt_DE

Anwendungshinweise

Piktogramm und Signalwort Bedeutung

Hinweis! Wichtiger Hinweis für die störungsfreie Funktion

Tipp! Nützlicher Tipp für die einfache Handhabung

Verweis auf andere Dokumentation

2 Sicherheitshinweise

EDK94AYCEP DE/EN/FR/ES/IT 4.0

10 

H1sic_DE−stop_statEntlad_KommModule

2 Sicherheitshinweise

Gefahr!

Unsachgemäßer Umgang mit dem Kommunikationsmodul und dem

Grundgerät kann schwere Personenschäden und Sachschäden verursachen.

Beachten Sie die in der Dokumentation zum Grundgerät enthaltenen

Sicherheitshinweise und Restgefahren.

Stop!

Elektrostatische Entladung

Durch elektrostatische Entladung können elektronische Bauteile innerhalb des

Kommunikationsmoduls beschädigt oder zerstört werden.

Mögliche Folgen:

ƒDas Kommunikationsmodul ist defekt.

ƒDie Feldbus−Kommunikation ist nicht möglich oder fehlerhaft.

Schutzmaßnahmen

ƒBefreien Sie sich vor dem Berühren des Moduls von elektrostatischen

Aufladungen.
