Lenze L-force SM301 Manuel utilisateur
Montageanleitung
Mounting Instructions
Instructions de montage
Instrucciones para el montaje
Istruzioni per il montaggio
EDK94AYAE
.C4]
Ä.C4]ä
9400
E94AYAE − SM301
Sicherheitsmodul
Safety module
Module de sécurité
Módulo de seguridad
Modulo di sicurezza
L−force Drives
read_GG_DE−Ausklappseite_SM301
Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät,
bevor Sie mit den Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
Please read these instructions and the documentation of the standard
device before you start working!
Observe the safety instructions given therein!
Lire le présent fascicule et la documentation relative à l’appareil de base
avant toute manipulation de l’équipement !
Respecter les consignes de sécurité fournies.
Lea estas instrucciones y la documentación del equipo básico antes de
empezar a trabajar.
Observe las instrucciones de seguridad indicadas.
Prima di iniziare qualsiasi intervento, leggere le presenti istruzioni e la
documentazione relativa al dispositivo di base.
Osservare le note di sicurezza.
read_GG_DE−Ausklappseite_SM301
SSP94SM321
EDK94AYAE DE/EN/FR/ES/IT 3.1
4
M5Lieferumfang−LED_An_Aus_Taktzeit
Lieferumfang
Pos. Beschreibung
Sicherheitsmodul SM301, Typ E94AYAE
Montageanleitung
Elemente auf der Vorderseite
Pos. Beschreibung
Safety−Adressschalter (in der linken Gehäuseseite)
S82 Modultaster zur Parametersatzübernahme vom Speichermodul
X82.1
Steckbare Klemmleisten für Eingangssignale und Ausgangssignale
X82.2
X82.3
X82.4
EDK94AYAE DE/EN/FR/ES/IT 3.1 5
M5Lieferumfang−LED_An_Aus_Taktzeit
Anzeigen
Pos. Farbe Zustand Beschreibung
MS
(Module State) grün
an Integrierte Sicherheitstechnik ist fehlerfrei initialisiert.
blinkt
Integrierte Sicherheitstechnik ist fehlerfrei initialisiert.
Die interne Kommunikation zum Grundgerät ist nicht
möglich.
blitzt
Integrierte Sicherheitstechnik ist im Service−Zustand.
Zum Verlassen die integrierte Sicherheitstechnik para-
metrieren.
aus Integrierte Sicherheitstechnik ist nicht initialisiert.
Es ist keine Quittierung möglich.
EN
(Enable) gelb an Regler freigegeben
aus Nicht sichere Anzeige "STO"
ME
(Module Error) rot
an Systemfehler
blinkt Störung
blitzt Warnung
aus Fehlerfreier Betrieb
AS
(Acknowledge
Stop)
gelb
an Anforderung einer Quittierung für den Wiederanlauf
oder die Parametersatzübernahme
blinkt SS1/STO aktiv
blitzt SS2/SOS aktiv
aus Keine Stopp−Funktion aktiv
BE
(Bus Error) rot
an
Fehler Sicherheitsbus:
lDie Kommunikation ist nicht möglich.
lQuittierung ist möglich.
blinkt Fehler Sicherheitsbus: Keine gültige Konfiguration.
aus Sicherheitsbus: Fehlerfreier Betrieb.
DE
(Drive Error) rot
an
Integrierte Sicherheitstechnik wird vom Grundgerät
nicht akzeptiert (siehe Hinweise in der Anleitung zum
Grundgerät).
aus Integrierte Sicherheitstechnik vom Grundgerät ord-
nungsgemäß erkannt.
Blinken: an/aus im 0,5−s−Takt Blitzen: an/aus im 0,1/0,9−s−Takt
EDK94AYAE DE/EN/FR/ES/IT 3.1
6
M5_Montage−KommModul Demontage
Montage
E94AYAX001
Demontage
E94AYCXX001H
EDK94AYAE DE/EN/FR/ES/IT 3.1 7
−M5−Typbez SM
Informationen zur Gültigkeit
Diese Anleitung ist gültig für
Sicherheitsmodul SM301
Type HW SW
E94AYAE ab 1A ab 1.0

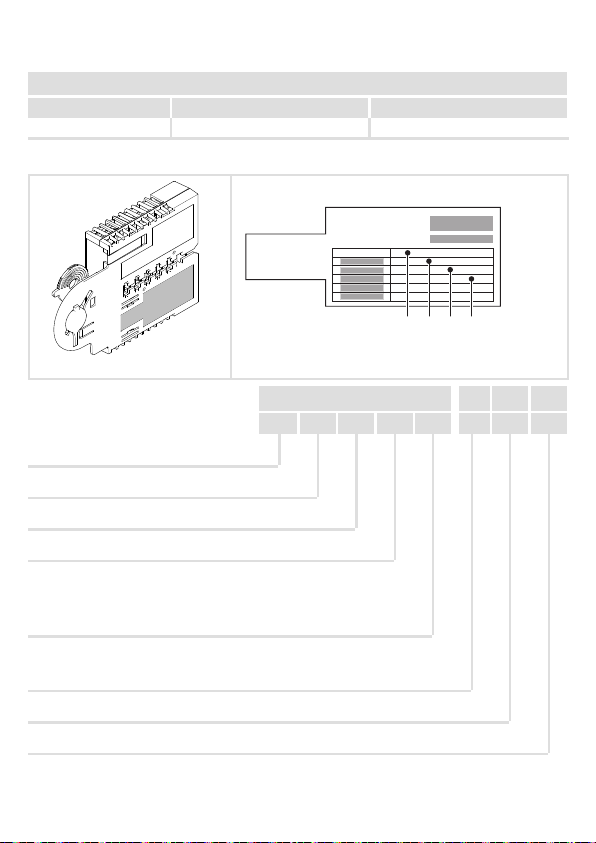

Identifikation
L
'
Type
E94YCEI003C E94AYXX001
E94 A Y A x xx xx nn
Produktreihe
Gerätegeneration
Modulkennung: Gerätemodul
Modultyp: Sicherheitsmodul
Ausführung
A = SM0
B = SM100
E = SM301
Hardwarestand
Softwarestand (nur SM301)
Seriennummer
EDK94AYAE DE/EN/FR/ES/IT 3.1
8
einsetzbarkeit−DUMMY_NUM_Reset
Einsetzbarkeit
Die Verwendung dieses Moduls ist zulässig mit Grundgeräten der Produktreihe 9400 ab
dem Typenschildaufdruck
Type HW SW
E94AxHExxxx VA 01.49
E94AxPExxxx 2A 02.xx
Die sichere Positions− und Geschwindigkeitserfassung mit Resolver als Motorgeber und
zusätzlichem Lagegeber ist zulässig mit SM301 V1.3 und Grundgeräten der Produktreihe
9400 ab dem Typenschildaufdruck
Type HW SW
E94AxHExxxx xx 07.xx
E94AxPExxxx 2A 02.xx
Die sichere Positions− und Geschwindigkeitserfassung mit Resolver als Motorgeber ist
zulässig mit SM301 V1.4 und Grundgeräten der Produktreihe 9400 ab dem
Typenschildaufdruck
Type HW SW
E94AxHExxxx xx 08.xx
E94AxPExxxx 2A 02.xx
Die Verwendung dieses Moduls ist zulässig mit Kommunikationsmodul PROFIBUS ab dem
Typenschildaufdruck
Type HW SW
E94AYCPM VB 01.10
Die Verwendung dieses Moduls ist zulässig mit Kommunikationsmodul PROFINET ab dem
Typenschildaufdruck
Type HW SW
E94AYCER VC 00.70
0Abb. 0Tab. 0
Sicherheitshinweise
Verwendete Hinweise
1
EDK94AYAE DE/EN/FR/ES/IT 3.1 9
H1sic_DE−UL−Warn_Module_Temp_Fuse
1 Sicherheitshinweise
Verwendete Hinweise
Um auf Gefahren und wichtige Informationen hinzuweisen, werden in dieser Dokumenta-
tion folgende Piktogramme und Signalwörter verwendet:
Sicherheitshinweise
Aufbau der Sicherheitshinweise:
Gefahr!
(kennzeichnet die Art und die Schwere der Gefahr)
Hinweistext
(beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann)
Piktogramm und Signalwort Bedeutung
Gefahr!
Gefahr von Personenschäden durch gefährliche elektri-
sche Spannung
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Gefahr!
Gefahr von Personenschäden durch eine allgemeine Ge-
fahrenquelle
Hinweis auf eine unmittelbar drohende Gefahr, die den
Tod oder schwere Verletzungen zur Folge haben kann,
wenn nicht die entsprechenden Maßnahmen getroffen
werden.
Stop!
Gefahr von Sachschäden
Hinweis auf eine mögliche Gefahr, die Sachschäden zur
Folge haben kann, wenn nicht die entsprechenden Maß-
nahmen getroffen werden.
1 Sicherheitshinweise
Verwendete Hinweise
EDK94AYAE DE/EN/FR/ES/IT 3.1
10
H1sic_DE−UL−Warn_Module_Temp_Fuse
Anwendungshinweise
Piktogramm und Signalwort Bedeutung
Hinweis! Wichtiger Hinweis für die störungsfreie Funktion
Tipp! Nützlicher Tipp für die einfache Handhabung
Verweis auf andere Dokumentation
Spezielle Sicherheitshinweise und Anwendungshinweise für UL und UR
Piktogramm und Signalwort Bedeutung
Warnings!
Sicherheitshinweis oder Anwendungshinweis für den
Betrieb eines UL−approbierten Geräts in UL−approbierten
Anlagen.
Möglicherweise wird das Antriebssystem nicht UL−ge-
recht betrieben, wenn nicht die entsprechenden Maßnah-
men getroffen werden.
Warnings!
Sicherheitshinweis oder Anwendungshinweis für den
Betrieb eines UR−approbierten Geräts in UL−approbierten
Anlagen.
Möglicherweise wird das Antriebssystem nicht UL−ge-
recht betrieben, wenn nicht die entsprechenden Maßnah-
men getroffen werden.
