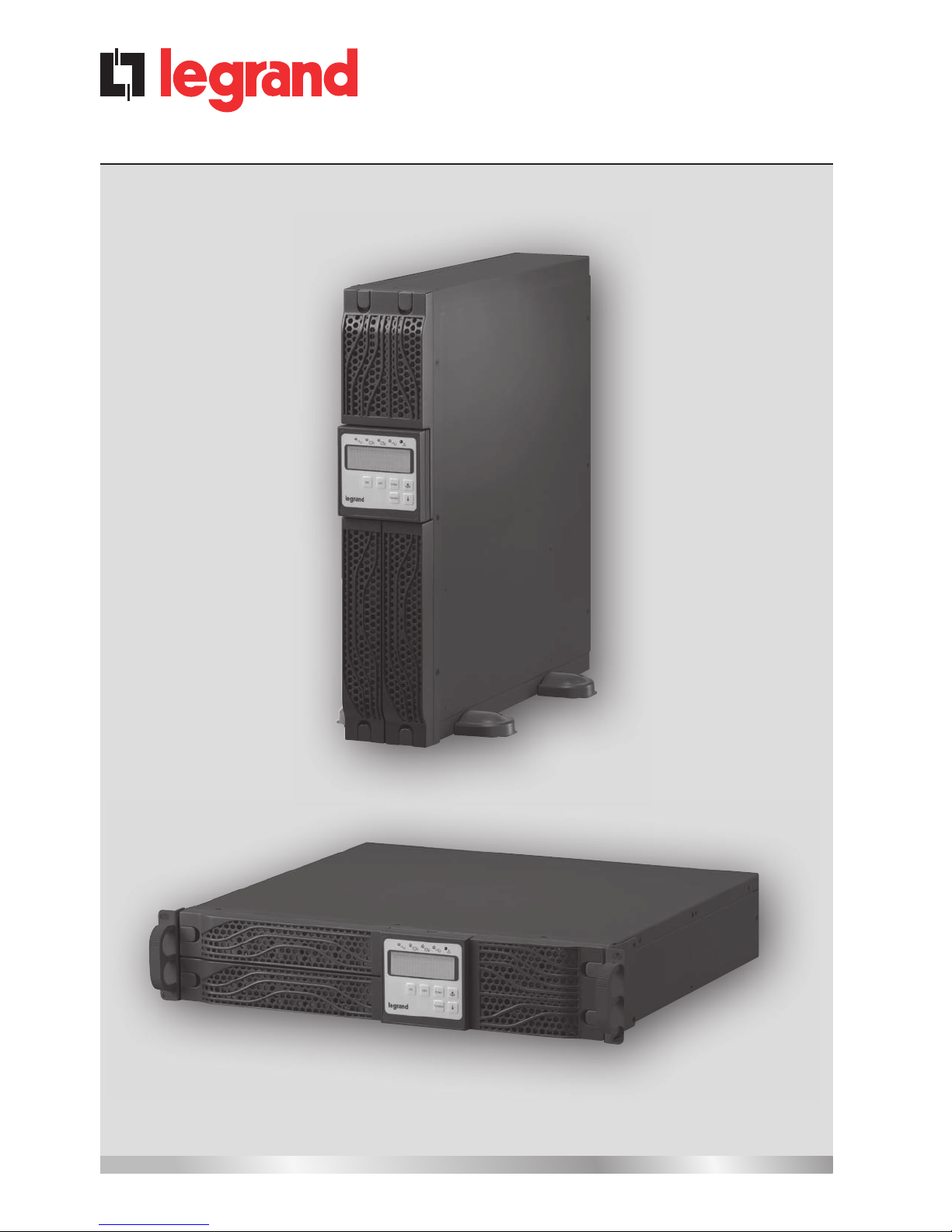

LEGRAND Daker DK 1 kVA Manuel utilisateur

Part. LE05334AD-09/13-01 GF

Daker DK 1, 2, 3 kVA

Manuel d’installation • Installation manual

FRANÇAIS 3

ENGLISH 23

ITALIANO 43

DEUTSCH 63

ESPAÑOL 83

PУСCKИЙ 103

Daker DK 1, 2, 3 kVA

Indice

1 Introduction 4

2 Conditions d’utilisation 4

3 Panneau LCD 5

4 Installation 8

5 Logiciel d’autodiagnostic ups communicator 17

6 Changement batteries 18

7 Dysfonctionnements possibles 20

8 Caractéristiques techniques 21

Ce manuel contient les informations concernant l’utilisation des modèles Daker DK 1, 2, 3 kVA.

Il est recommandé de lire attentivement ce manuel avant de procéder à l’installation de l’onduleur

et de respecter scrupuleusement les instructions ci-dessous.

Les UPS Daker DK 1, 2, 3 kVA sont conçus pour une utilisation domestique ou industrielle.

Ils ne sont pas conformes aux réglementations pour appareils électriques médicaux.

En cas de problème sur l’UPS, il est recommandé de lire le présent manuel avant de contacter le

service d’assistance technique ; la section “Éventuels problèmes et solutions” permet en effet de

résoudre la plupart des problèmes rencontrés durant l’utilisation l’UPS.

1 Introduction

• L’UPS est conçu pour alimenter des appareillages de traitement de données ; la charge appliquée

ne doit pas dépasser celle indiquée sur l’étiquette apposée au dos de l’UPS.

• Le bouton ON/OFF de l’UPS n’isole pas électriquement les parties internes. Pour isoler l’UPS, le

débrancher de la prise d’alimentation du secteur.

• Ne pas ouvrir le conteneur de l’UPS car des parties peuvent être sous tension dangereuse à l’in-

térieur, même si la prise du secteur est débranchée. Dans tous les cas, à l’intérieur de l’onduleur,

aucune pièce ne peut être réparée par l’utilisateur.

• Le panneau frontal de contrôle est prévu pour des opérations manuelles ; ne pas appuyer sur le

panneau avec des objets pointus ou coupants.

• Les UPS Daker DK ont été conçus pour fonctionner dans un environnement fermé, propre, sans

liquide inflammable ou substances corrosives et non excessivement humide.

• Ne pas positionner l’onduleur à proximité d’appareils qui génèrent de forts champs électroma-

gnétiques et/ou d’appareils sensibles aux champs électromagnétiques (moteurs, disquettes,

haut-parleurs, transformateurs, écrans, video, etc...).

• Ne pas verser de liquides sur ou dans l’UPS.

• Éviter d’exposer l’UPS à la lumière directe du soleil ou à proximité de sources de chaleur.

• Maintenir toujours propres les fentes d’aération et ne pas les obstruer afin de permettre la dissi-

pation de la chaleur interne de l’UPS.

• Brancher l’UPS à une installation équipée d’un conducteur de mise à la terre.

• Ne pas utiliser l’UPS pour alimenter des imprimantes laser à cause de leur courant de démarrage

élevé.

• Ne pas utiliser l’UPS pour alimenter des appareils électroménagers comme les sèche-cheveux,

les climatiseurs, les réfrigérateurs, etc.

2 Conditions d’utilisation

Daker DK 1, 2, 3 kVA

3 Panneau LCD

1. Panneau LCD.

2. Le LED vert allumé indique que l’alimentation sur secteur est comprise entre 160 et 288 Vca.

3-4. Les leds verts indiquent que sont présentes les sorties programmables Outlet 1 et Outlet 2.

5. Le LED orange indique que le By-pass est actif.

6. LED d’alarme UPS.

7. Bouton d’allumage UPS/Désactivation avertisseur sonore.

8. Bouton d’extinction UPS.

9. Bouton menu d’accès aux fonctions spéciales, log in/out.

10. Bouton de sélection de la page suivante.

11. Bouton de sélection de la page précédente ou de changement réglage.

12. Bouton de conrmation de sélection.

2 3 4 5 6

7 8 9 10 11 12

Symboles écran LCD

3 Panneau LCD

Réf. Symbole Description

1Alimentation sur secteur

2Niveau batterie able

3Batterie endommagée

4Surcharge

5Erreur de branchement terre

6Fonctionnement en Service Mode

7UPS éteint

8UPS en alarme

9Schéma de fonctionnement UPS

10 Visualisation mesures

11 Indique le paramètre mesuré

22 Batterie faible ou à changer

23 Court-circuit en sortie

24 Courant excessif variateur fréquence

25 Surchaue

26 Surcharge en sortie

27 Autres alarmes

LINE

OFF

FAIL

Er05

Er06

Er10

Er11

Er12

Er**

Daker DK 1, 2, 3 kVA

Panneau arrière 230V

13. Port de communication USB

14. Port de communication RS232

15. Coupure d’urgence alimentation (EPO)

16. Logement pour cartes de communication

en option

17. Connecteur expansion autonomie

18. Connexions d’entrée

19. Connexions de sortie

20. Sorties programmables

21. Interrupteurs de protection d’entrée

22. Ventilateurs de refroidissement

23. Interrupteurs de protection de sortie

24. Interrupteurs de protection des sorties

programmables

INTERFACE

INPUT

BREAKER

AC INPUT

AC OUTPUT

DC 72V

EPO

1/2

OUTPUT BREAKER

AC OUTPUT

EPO

DC 36V

AC INPUT

INPUT

BREAKER

INTERFACE

1617 18

19202122

INTERFACE

INPUT

BREAKER

AC INPUT

AC OUTPUT

DC 72V

EPO

3 100 50

1617 1821

1920

3 100 51

1617 1821

1920

3 100 52

24 23

4 Installation

Contrôler le contenu de l’emballage :

• Mode d’emploi

• Câble de branchement charges sortie

• Câble d’entrée

• Câble de communication RS232

• Câble de communication USB

• Accessoires de configuration Tower/rack

A1 A2 - Optional

A3 - Optional

B2B1

4 pcs 1 pcs 1 pcs

1 pcs

2 pcs 2 pcs

2 pcs

6.0

±1.0mm

8 pcs

6.0

±1.0mm

6 pcs

8.0

±1.0mm

Daker DK 1, 2, 3 kVA

Configuration tower

Step 1

Step 2

4 Installation

UPS + armoire batterie (option)

Step 1

Step 2
