LEGRAND Daker DK 4.5 kVA Manuel utilisateur

Part. LE05380AC-07/13-01 GF

Daker DK 4.5, 6, 10 kVA

Manuel d’installation • Installation manual

FRANÇAIS 3

ENGLISH 25

ITALIANO 47

DEUTSCH 69

ESPAÑOL 91

Daker DK 4.5, 6, 10 kVA

Indice

1 Introduction 4

2 Conditions d’utilisation 4

3 Panneau LCD 5

4 Panneau arrière 7

5 Installation 9

6 Logiciel d’autodiagnostic ups communicator 20

7 Dysfonctionnements possibles 20

8 Caractéristiques techniques 21

Ce manuel contient les informations concernant l’utilisation des modèles Daker DK 4.5, 6, 10 kVA.

Il est recommandé de lire attentivement ce manuel avant de procéder à l’installation de l’onduleur

et de respecter scrupuleusement les instructions ci-dessous.

Les UPS Daker DK 4.5, 6, 10 kVA sont conçus pour une utilisation domestique ou industrielle.

Ils ne sont pas conformes aux réglementations pour appareils électriques médicaux.

En cas de problème sur l’UPS, il est recommandé de lire le présent manuel avant de contacter le

service d’assistance technique ; la section “Éventuels problèmes et solutions” permet en effet de

résoudre la plupart des problèmes rencontrés durant l’utilisation de l’UPS.

1 Introduction

• L’UPS est conçu pour alimenter des appareillages de traitement de données ; la charge appliquée

ne doit pas dépasser celle indiquée sur l’étiquette apposée au dos de l’UPS.

• Le bouton ON/OFF de l’UPS n’isole pas électriquement les parties internes. Pour isoler l’UPS, le

débrancher de la prise d’alimentation du secteur.

• Ne pas ouvrir le conteneur de l’UPS car des parties peuvent être sous tension dangereuse à l’in-

térieur, même si la prise du secteur est débranchée. Dans tous les cas, à l’intérieur de l’onduleur,

aucune pièce ne peut être réparée par l’utilisateur.

• Le panneau frontal de contrôle est prévu pour des opérations manuelles ; ne pas appuyer sur le

panneau avec des objets pointus ou coupants.

• Les UPS Daker DK ont été conçus pour fonctionner dans un environnement fermé, propre, sans

liquide inflammable ou substances corrosives et non excessivement humide.

• Ne pas positionner l’onduleur à proximité d’appareils qui génèrent de forts champs électroma-

gnétiques et/ou d’appareils sensibles aux champs électromagnétiques (moteurs, disquettes,

haut-parleurs, transformateurs, écrans, video, etc...).

• Ne pas verser de liquides sur ou dans l’UPS.

• Éviter d’exposer l’UPS à la lumière directe du soleil ou à proximité de sources de chaleur.

• Maintenir toujours propres les fentes d’aération et ne pas les obstruer afin de permettre la dissi-

pation de la chaleur interne de l’UPS.

• Brancher l’UPS à une installation équipée d’un conducteur de mise à la terre.

• Ne pas utiliser l’UPS pour alimenter des imprimantes laser à cause de leur courant de démarrage

élevé.

• Ne pas utiliser l’UPS pour alimenter des appareils électroménagers comme les sèche-cheveux,

les climatiseurs, les réfrigérateurs, etc.

2 Conditions d’utilisation

Daker DK 4.5, 6, 10 kVA

3 Panneau LCD

1. Panneau LCD

2. Le LED vert allumé indique que l’UPS peut fonctionner en redondance.

3. Le LED vert allumé indique que l’alimentation sur secteur est comprise entre 160 et 288 Vca.

Le LED vert clignotant indique que l’alimentation sur secteur est hors des limites acceptables.

4. Le LED vert allumé indique que le réseau de By-pass est présent.

5. Bouton d’allumage UPS/Désactivation avertisseur sonore

6. Bouton de sélection de la page précédente ou de changement réglage

7. Bouton de conrmation de sélection

8. Bouton de sélection de la page suivante

9. Bouton d’extinction UPS

10. Bouton menu d’accès aux fonctions spéciales, log in/out

11. Led de fonctionnement en modalité ECO

12. Led d’alarme

3 4 2 11 12

5 9 10 8 6 7

Symboles écran LCD

3 Panneau LCD

Réf. Symbole Description

1Alimentation sur secteur

2Niveau batterie able

3Batterie endommagée

4Surcharge

5Fonctionnement en

Service Mode

6Blackout en sortie UPS

7Ligne By-pass hors

tolérance

8Secteur d’alimentation

hors tolérance

9UPS éteint

10 Extinction anormale

11 Schéma de

fonctionnement UPS

12 Visualisation mesures

13 Indique le paramètre

mesuré

14 Extinction EPO

15 Batterie faible

ou à changer

16 Court-circuit en sortie

Réf. Symbole Description

17 Courant excessif

variateur fréquence

18 Surchaue

19 Surcharge en sortie

20 Ventilateurs défectueux

21 Erreur procédure

“Mode Maintenance”

22 By-pass prolongé

23 Autres alarmes

LINE

OFF

EPO

LINE OFF

Er05

Er06

Er10

Er11

Er12

Er14

Er15

Er28

Er**

LINE

OFF

EPO

LINE OFF

Er05

Er06

Er10

Er11

Er12

Er14

Er15

Er28

Er**

Daker DK 4.5, 6, 10 kVA

4 Panneau arrière

13. Port de communication RS232

14. Coupure d’urgence alimentation (EPO)

15. Logement pour cartes

de communication en option

16. Connecteur expansion autonomie

17. Connexions d’entrée

18. Connexions de sortie

19. Interrupteurs de protection d’entrée

20. Ventilateurs de refroidissement

3 100 56

3 100 57

3 100 53

3 100 54

3 100 58

3 100 59

OUTPUT INPUT

G2 N22 L21 G1 N1 L12

CB1

Utility Input

Breaker

RS232

EPO

Ext. Battery

OFFS1

Parallel Work Comm.

Bus Not Intended to

TNV Communication Network

2016 17-18

RS232

Parallel Work Comm.

Bus Not Intended to

TNV Communication Network

EPO

Slot

OUTPUT

G2 N22 L21

INPUT

G1 N1 L12

L21-N22: UPS OUTPUT

G2: OUTPUT EARTH

GROUND

L12-N1: UTILITY INPUT

G1: INPUT EARTH

GROUND

Utility Input

Breaker

PAT. NO.:

US 6906501, TW 202668

17-18

CH B

SLOT

EPO

ON OFF

Ext.

Battery

UTILITY

INPUT

BREAKER

BYPASS

INPUT

BREAKER

TB1

TB2

RS232

Not Intended to

TNV Communication

Network

16 19

17-18

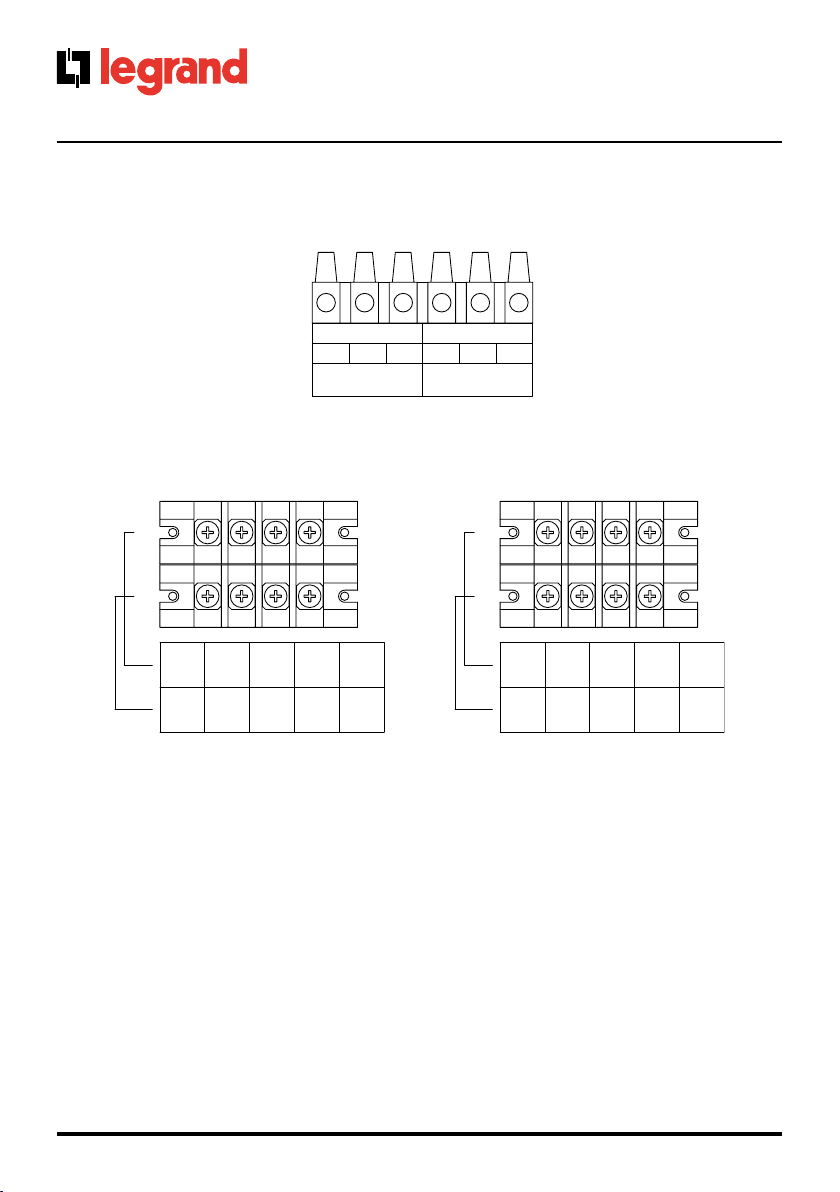

Réglages Interface

4 Panneau arrière

L11-N1 : bornes non utilisées sur cette version

L12-N1 : bornes de branchement au réseau d’entrée UPS (3 100 58)

R-S-T-N1 : bornes de branchement au réseau d’entrée UPS (3 100 59)

G1 : borne de branchement câble de terre entrée UPS

L21-N22 : bornes de branchement de sortie UPS

G2 : borne de branchement câble de terre sortie UPS

OUTPUT

G2 N22 L21

INPUT

G1 N1 L12

L21-N22: UPS OUTPUT

G2: OUTPUT EARTH

GROUND

L12-N1: UTILITY INPUT

G1: INPUT EARTH

GROUND

3 100 53/54/55/56/57

TB1

OUTPUT

TB2

INPUT G1

N22

L12

L21

L11

UTILITY BYPASS

DIM ONLY

TB1

TB2

3 100 58

TB1

OUTPUT

TB2

INPUT N1

N22

L21

TB1

TB2

3 100 59

5 Installation

Daker DK 4.5, 6, 10 kVA

Contrôler le contenu de l’emballage :

• Mode d’emploi

• Câble de communication RS232

• Accessoires de configuration Tower/rack

B2B1

x2 x2 2U

3 100 53/54/56/57 x8

6.0

±1.0mm

6.0

±1.0mm

8.0

±1.0mm

3 100 58 x7

x2 3U x2 4U

A4 A5 A6 A7

x1 x1 x2 x2

A8 A9

x1 x1 x2 x2

A10 A7

3 100 58/59

3 100 53/54/56/57

5 Installation

Configuration tower

Optional

Step 1

Step 2
