LEGRAND In One Celiane 672 56 Manuel utilisateur

CélianeTM

672 56

N0064JM4/01

110 V~ 1 x 270 VA

230 V~ 1 x 500 VA

Tension 100 - 240 V~

Fréquence 50 - 60 Hz

2 x 1,5 mm2ou 1 x 2,5 mm2

Norme Courant porteur

EN 50065 - IEC 60669-2-1

- 5° C à + 45° C

Caractéristiques

Nota : Un inter individuel avec orientation de lamelles commande un seul moteur.

Inter individuel de volet PLC/IR

avec orientation de lamelles et Preset

Caractéristiques (suite)









L 50 mm

L =40 mm

L <40 mm

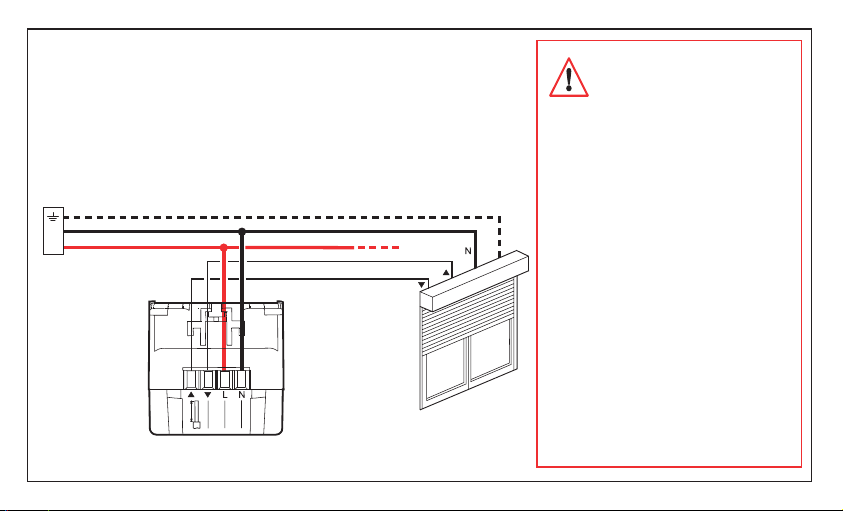

Câblage

Consignes de sécurité :

Ce produit doit être installé de pré-

férence par un électricien qualiﬁé.

Une installation et une utilisation

incorrectes peuvent entraîner des

risques de choc électrique ou d’in-

cendie.

Avant d’effectuer l’installation, lire la

notice, tenir compte du lieu de montage

spéciﬁque au produit.

Ne pas ouvrir l’appareil. Tous les pro-

duits Legrand doivent exclusivement

être ouverts et réparés par du person-

nel formé et habilité LEGRAND. Toute

ouverture ou réparation non autorisée

annule l’intégralité des responsabilités,

droits à remplacement et garanties.

Utiliser exclusivement les accessoires

de la marque LEGRAND.

8 mm

Description Conﬁguration d’usine

A la première mise sous tension l’appui

sur les touches commande l’en-

semble des points des points d’ouvrants

(volet roulant ou store) de l’installation “In

One by Legrand”.

Cette possibilité est offerte aﬁn de pouvoir

vériﬁer le bon fonctionnement et raccorde-

ment de tous les volets.

Un double appui sur la touche LEARN(1)

annule cette fonction de commande gé-

nérale.

(1)

Touche de programmation ou appren-

tissage.

Touche LEARN

Touche

de Preset

Voyant LEARN

Touches

commande

Fonctionnement

Volet

< 1 s

• Arrêt

• Fermeture

< 1 s

• Ouverture

STOP

Fonctionnement (suite)

Orientation des lamelles

• Fermeture

• Ouverture

> 1 s

Fonctionnenemt (suite)

1. Fonctionnement avec moteur sans butée :

Activer la fonction «Réglage de butée»

Désactivation de la fonction

10 s

Le volet descend d’1 pas

Par défaut, en conﬁguration d’usine cette fonction est désactivée

Fonctionnement (suite)

2. Procédure de calibration :

bet

10 s

Le produit a appris la longueur du volet qu’il commande, il est maintenant possible de lui apprendre un

niveau d’ouverture (mode PRESET).

Fonctionnement (suite)

3. Apprentissage d’une position d’ouverture (mode PRESET)

Ce produit offre la possibilité d’enregistrer un niveau d’ouverture intermédiaire choisi.

Le volet descend d’1 pas

10 s

1 - Régler le niveau

d’ouverture souhaité

2 - Enregistrer le niveau

d’ouverture réglé

Le niveau est mémorisé

Un appui sur la touche STOP (volet à l’arrêt) ouvre le volet au niveau choisi (cette fonction de PRESET ne

mémorise pas l’orientation des lamelles).

Fonctionnement (suite)

Exemple de création d’une commande générale :

Commander un inter individuel de volet à l’aide d’un inter centralisé de volets

Emetteur

Inter centralisé de volets

Ex. : 672 53

Récepteur

Inter individuel de volet

Ex. : 672 56

8 mm

E2E1
