LaserLiner RangeXtender 40 Manuel utilisateur

RangeXtender 40

magnetic

RangeXtender 40

Laserempfänger für alle Linienlaser mit RX-READY Technologie.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie-

und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise

im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube-

wahren und bei Weitergabe des Gerätes mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck

innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug.

Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen

Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder

mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektro-

magnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen,

an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern,

sind zu beachten. Die Möglichkeit einer gefährlichen Beeinussung oder

Störung von und durch elektronische Geräte ist gegeben.

RangeXtender 40

–

A I

Tonsignal AN / AUS

Laserempfangsfeld

Universalhalterung

Batteriefach

Positions-Anzeigen für Laser

(vorne, hinten)

AN- / AUS-Schalter

GLED

Tonsignal

Umschaltung Mittenbereich

LED Mittenbereich:

grün = klein

rot = groß

JKopf- / Seitenmagnete

1Einlegen der Batterie

Das Batteriefach öffnen und Batterien

gemäß den Installationssymbolen

einlegen. Dabei auf korrekte Polarität

achten.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und

vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen

Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem

sauberen, trockenen Ort.

Laser

37 mm

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei hoher

Helligkeit den Laserempfänger RX. Diesen mit Taste F anschalten.

Die LED Mittenbereich leuchtet und ein Signal ertönt.

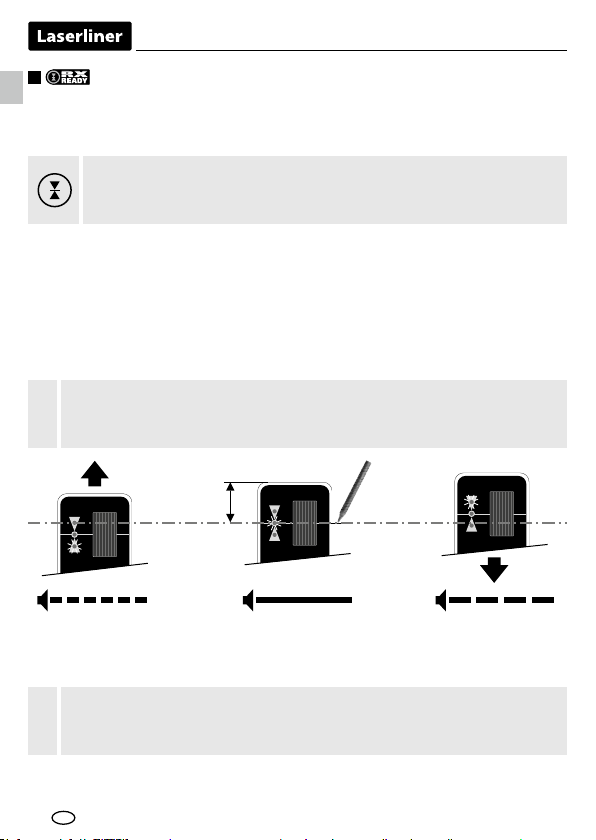

Arbeiten mit dem Laserempfänger RX

Den Linienlaser in den Handempfängermodus schalten. Jetzt pulsieren die

Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der

Laserempfänger erkennt durch dieses Pulsieren die Laserlinien bis max. 40 m.

Bewegen Sie nun das Empfangsfeld (B) des Laserempfängers durch

die Laserlinien auf- und abwärts (horizontale Laserlinie) bzw. seitwärts

(vertikale Laserlinien) bis die mittlere LED aufleuchtet. Markieren Sie nun

das horizontale bzw. vertikale Referenzmaß.

Linienlaser: Die Taste schaltet Handempfängermodus an und aus.

RX 40: Mit der Taste wird die Empfindlichkeit des

Mittenbereichs eingestellt.

Mindestabstand zum Lasergerät ca. 3 m. Achten Sie darauf, dass die

Laserlinien nicht von spiegelnden Flächen reflektiert werden. Diese

Reflexionen können zu Fehlanzeigen führen.

Dauerton (mittlere LED)

Markieren Sie das

Referenzmaß

Schnelles Piepen

(untere LED)

Langsames Piepen

(obere LED)

Die Lichtintensität der Laserlinien ist in der Mitte am höchsten und

wird an den Enden geringer. Dadurch kann sich der maximale

Empfangsbereich des Laserempfängers verringern.

RangeXtender 40

Anwendung mit Messlatte

Der Laserempfänger RX kann mit der Universal-

halterung an Messlatten befestigt werden.

Die Fleximesslatte (Art-Nr.: 080.50) ist für alle

Messungen von Bodenhöhen zu empfehlen.

Mit dieser können Sie ohne zu rechnen direkt

Höhenunterschiede ermitteln.

Technische Daten (Technische Änderungen vorbehalten. 18W11)

Laser-Empfangsbereich max. 40 m

Stromversorgung 2 x AAA 1,5 Volt Batterien

Arbeitsbedingungen 0°C…40°C, Luftfeuchtigkeit max. 80%rH,

nicht kondensierend, Arbeitshöhe max.

4000 m über NN (Normalnull)

Lagerbedingungen -10°C…70°C, Luftfeuchtigkeit max. 80%rH

Abmessungen (B x H x T) 60 x 110 x 23 mm

Gewicht (inkl. Batterie) 150 g

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den

freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und Elektronik-

Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=raxten40

Gefährdung durch starke Magnetfelder

Starke Magnetfelder können schädliche Einwirkungen auf Personen mit aktiven

Körperhilfsmitteln (z.B. Herzschrittmacher) und an elektromechanischen Geräten

(z.B. Magnetkarten, mechanischen Uhren, Feinmechanik, Festplatten) verursachen.

Hinsichtlich der Einwirkung starker Magnetfelder auf Personen sind die

jeweiligen nationalen Bestimmungen und Vorschriften zu berücksichtigen,

wie beispielsweise in der Bundesrepublik Deutschland die berufsgenossen-

schaftliche Vorschrift BGV B11 §14 „Elektromagnetische Felder“.

Um eine störende Beeinflussung zu vermeiden, halten Sie die Magnete stets

in einem Abstand von mindestens 30 cm von den jeweils gefährdeten

Implantaten und Geräten entfernt.

RangeXtender 40

Laser receiver for all line lasers with RX-READY technology.

Completely read through the operating instructions, the „Warranty and

Additional Information“ booklet as well as the latest information under

the internet link at the end of these instructions. Follow the instructions

they contain. This document must be kept in a safe place and passed

on together with the device.

General safety instructions

– The device must only be used in accordance with its intended purpose

and within the scope of the specications.

– The measuring tools and accessories are not toys. Keep out of reach

of children.

– The structure of the device must not be modied in any way.

– Do not expose the device to mechanical stress, extreme temperatures,

moisture or signicant vibration

– The device must no longer be used if one or more of its functions fail

or the battery charge is weak.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility regulations

and limit values in accordance with EMC-Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol

stations or in the vicinity of people with pacemakers – may apply. Electronic

devices can potentially cause hazards or interference or be subject to hazards

or interference.

RangeXtender 40

–

A I

Sound ON / OFF

Receiver field for

laser beam

Universal mount

DBattery compartment

ELED’s for laserindication

(front, backside)

ON / OFF switch

GLED acoustic signal

HCentral area switchover

LED central area:

green = small

red = large

JHead/side magnets

1Inserting the battery

Open the battery compartment and

insert batteries according to the

symbols. Be sure to pay attention

to polarity.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents,

scouring agents and solvents. Remove the battery(ies) before storing for

longer periods. Store the device in a clean and dry place.

Laser

37 mm

Use the laser receiver RX for levelling over longer distances or when the laser

lines are no longer visible. Switch on with button F. The LED central area lights

up and a signal sounds.

Working with the laser receiver RX

Set the line laser to hand receiver mode. The laser lines will now pulsate with

high frequency, making the laser lines darker. The laser receiver can detect

these pulsating laser lines up to a maximum distance of 40 m.

Now move the receiver field (B) of the laser receiver through the laser lines

upwards and downwards (horizontal laser line) and/or sideways (vertical laser

line) until the centre LED lights up. Now mark the horizontal and/or vertical

reference dimension.

Line lasers: This button switches hand receiver mode on and off.

RX 40: The sensitivity of the central area can be adjusted

using the button.

Minimum distance from the laser device about 3m. Pay attention that

the laser lines are not reflected by reflective surfaces. Such reflections

can lead to false indications.

Continuous tone

(middle LED)

Mark the reference

Rapid peeping

(lower LED)

Slow peeping

(upper LED)

The light intensity of the laser lines is greatest at the centre

and diminishes toward the ends. This can reduce the maximum

reception range of the laser receiver.

RangeXtender 40

Technical data (subject to technical alterations. 18W11)

Laser reception range max. 40 m

Power supply 2 x AAA 1.5 volt batteries

Operating conditions 0...40°C, max. humidity 80% rH,

no condensation, max. working altitude

4000 m above sea level

Storage conditions -10°C…70°C, max. humidity 80%rH

Dimensions (W x H x D) 60 x 110 x 23 mm

Weight (incl. battery) 150 g

EU directives and disposal

This device complies with all necessary standards

for the free movement of goods within the EU.

This product is an electric device and must be collected

separately for disposal according to the European Directive

on waste electrical and electronic equipment.

Further safety and supplementary notices at:

http://laserliner.com/info?an=raxten40

Used with levelling staff

The laser receiver RX can be fitted on measuring

staffs with the universal mount. The Flexi measuring

staff (Art. No. 080.50) is always recommended

when measuring from floor heights. It also allows

you to determine heights directly without any need

for calculation.

Danger - powerful magnetic fields

Powerful magnetic fields can adversely affect persons with active

medical implants (e.g. pacemaker) as well as electromechanical devices

(e.g. magnetic cards, mechanical clocks, precision mechanics, hard disks).

With regard to the effect of powerful magnetic fields on persons, the

applicable national stipulations and regulations must be complied with

such as BGV B11 §14 „electromagnetic fields“ (occupational health and

safety - electromagnetic fields) in the Federal Republic of Germany.

To avoid interference/disruption, always keep the implant or device a safe

distance of at least 30cm away from the magnet.

RangeXtender 40

Laserontvanger voor alle lijnlasers met RX-READY-technologie.

Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende

aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de

internet-link aan het einde van deze handleiding volledig door. Volg de

daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef

ze door als u het apparaat doorgeeft.

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven

specicaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed.

Buiten het bereik van kinderen bewaren.

– De bouwwijze van het apparaat mag niet worden veranderd!

– Stel het apparaat niet bloot aan mechanische belasting, extreme

temperaturen, vocht of sterke trillingen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere

functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met elektromagnetische straling

– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de

elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.

– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op

pompstations of in de buurt van personen met een pacemaker, moeten

in acht worden genomen. Een gevaarlijk effect op of storing van en door

elektronische apparaten is mogelijk.

Autres manuels pour RangeXtender 40

Table des matières

Langues :

Autres manuels LaserLiner Instrument de mesure

LaserLiner

LaserLiner MultiFinder Pro Manuel utilisateur

LaserLiner

LaserLiner MultiMeter-Compact Manuel utilisateur

LaserLiner

LaserLiner ThermoSpot Manuel utilisateur

LaserLiner

LaserLiner LaserRangeMaster Pocket Manuel utilisateur

LaserLiner

LaserLiner DampFinder Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Home Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Compact Manuel utilisateur

LaserLiner

LaserLiner LiveCheck Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master Gi5 Manuel utilisateur

LaserLiner

LaserLiner 033.55A Manuel utilisateur

LaserLiner

LaserLiner DampMaster Compact Manuel utilisateur

LaserLiner

LaserLiner ACL 4C Manuel utilisateur

LaserLiner

LaserLiner LaserRange-Master i2 Manuel utilisateur

LaserLiner

LaserLiner DistanceMaster Pocket Manuel utilisateur

LaserLiner

LaserLiner GasCheck Manuel utilisateur

LaserLiner

LaserLiner RollPilot S6 Manuel utilisateur

LaserLiner

LaserLiner StarFinder Manuel utilisateur

LaserLiner

LaserLiner MoistureMaster Compact Manuel utilisateur

LaserLiner

LaserLiner AutoControl-Master ACM Manuel utilisateur

LaserLiner

LaserLiner SuperSquare-Laser 4 Manuel utilisateur

LaserLiner

LaserLiner RangeXtender 40 Manuel utilisateur

LaserLiner

LaserLiner PowerCross-Laser 5 Combi Manuel utilisateur

LaserLiner

LaserLiner MetalliFinder Pro Manuel utilisateur

LaserLiner

LaserLiner AQua-Master Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
