Kohler K-1151 Guide de démarrage rapide

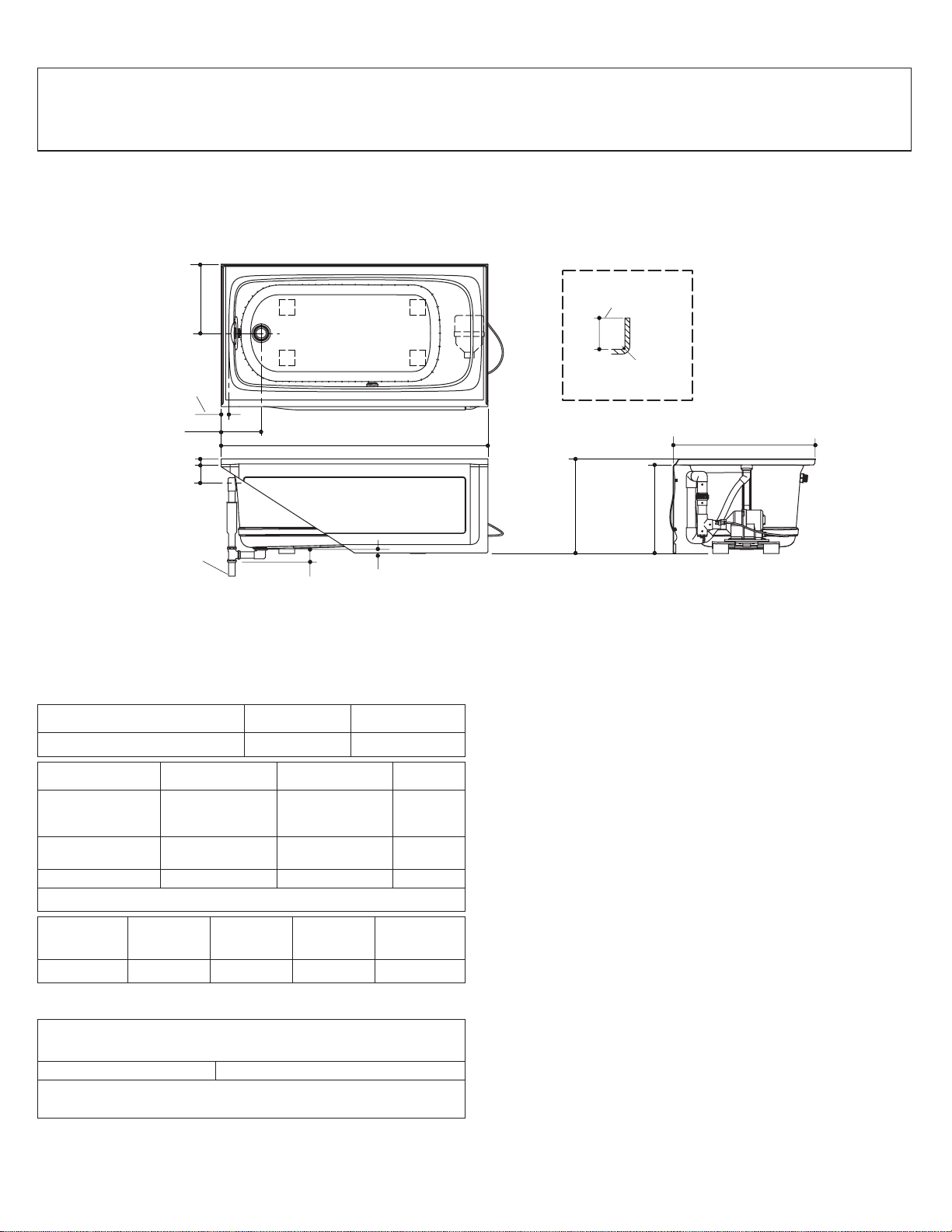

Roughing-In Guide

Bath With Airjets and Integral Apron

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1151

Product Information

Left drain K-1151-GLA shown

Right drain K-1151-GRA not shown

Fixture*: basin area top area weight

Bathing well 45″(114.3 cm)

x22″(55.9 cm) 54″(137.2 cm)

x25″(63.5 cm) 100 lbs.

(45.4

kg)

water depth capacity

To overﬂow 15″(38.1 cm) 60 gal. (227.1 L)

* Approximate measurements for comparison only.

Blower

motor: Heater V Hz A

1 hp 300 W 120 V 60 Hz 5 A

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Blower motor: 120 V, 5 A, 60 Hz

Blower motor is supplied with a 24″(61 cm) grounding-type

plug-in cord.

Notes

Install this product according to the installation guide.

Fixture dimensions are nominal and conform to tolerances in ANSI

Standard Z124.1.

Floor support under bath must provide for a minimum of 80

lbs/square foot (390 kg/square meter).

16"

(40.6 cm)

2-1/4"

(5.7 cm)

(22.9 cm)

1-1/4" (3.2 cm)

1-1/2" OD

2-1/2"

(6.4 cm) 1"

(2.5 cm)

60" (152.4 cm)

20"

(50.8 cm)

32" (81.3 cm)

1-1/4"

(3.2 cm)

1/2" R.

(1.3 cm)

Integral

Flange

Detail

No change in measurements if connected with drain

illustrated. (K-11677)

3" (7.6 cm) 21-14"

(54 cm)

1043962-1-A 2 Kohler Co.

Guide de raccordement

Baignoire à jets d’air et bandeau intégré

Information sur le produit

Drain à gauche K-1151-GLA illustré

Drain à droite K-1151-GRA non illustré

Appareil

sanitaire*: espace du

bassin espace

supérieur poids

Bassin de la

baignoire 45″(114,3 cm)

x22″(55,9 cm) 54″(137,2 cm)

x25″(63,5 cm) 100 lbs.

(45,4

kg)

profondeur

d’eau capacité

Au trop plein 15″(38,1 cm) 60 gal. (227,1 L)

* Mesures approximatives pour comparaison uniquement.

Moteur-

Souffleur: Chauffeau V Hz A

1 CV 300 W 120 V 60 Hz 5 A

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Moteur-Souffleur: 120 V, 5 A, 60 Hz

Le moteur-souffleur est alimenté par un câble électrique de

masse de 24″(61 cm).

Remarques

Installer ce produit selon le guide d’installation.

Les dimensions du meubles sont nominales et conformes aux

tolérances selon la norme ANSI Standard Z124.1.

Le support du sol sous la baignoire doit pouvoir soutenir une

charge minimale de 80 lbs/pi carré (390 Kg/m2).

Aucun changement dans les mesures ne sera nécessaire

si connecté avec le drain illustré. (K-11677)

Détail de la

bride intégrée

ØExt.1-1/2"

16"

(40,6 cm)

2-1/4"

(5,7 cm)

(22,9 cm)

1-1/4" (3,2 cm)

2-1/2"

(6,4 cm) 1"

(2,5 cm)

60" (152,4 cm)

20"

(50,8 cm)

32" (81,3 cm)

3" (7,6 cm) 21-14"

(54 cm)

1-1/4"

(3,2 cm)

1/2" R.

(1,3 cm)

Kohler Co. 3 1043962-1-A

Diagrama de instalación

Bañera con inyectores de aire y faldón integral

Información sobre el producto

Desagüe a la izquierda K-1151-GLA ilustrado

Desagüe a la derecha K-1151-GRA no ilustrado

Producto*: área de la pileta área superior peso

Área de la

bañera 45″(114,3 cm)

x22″(55,9 cm) 54″(137,2 cm)

x25″(63,5 cm) 100 lbs.

(45,4

kg)

profundidad

del agua capacidad

Al rebosadero 15″(38,1 cm) 60 gal. (227,1 L)

* Dimensiones aproximadas sólo para comparar.

Motor

soplador: Calentador V Hz A

1 hp 300 W 120 V 60 Hz 5 A

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito de pérdida a tierra (GFCI) de Clase A:

Motor soplador: 120 V, 5 A, 60 Hz

El motor soplador incluye un cable de 24″(61 cm) con enchufe

de conexión a tierra.

Notas

Instale este producto conforme a la guía de instalación.

Las dimensiones del producto son nominales y cumplen con las

tolerancias de la norma Z124.1 de ANSI.

El soporte del piso debajo de la bañera debe poder sostener una

carga mínima de 80 libras/pie cuadrado (390 kg/metro cuadrado).

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado. (K-11677)

Detalle del

reborde integral

1-1/2"D.E.

16"

(40,6 cm)

2-1/4"

(5,7 cm)

(22,9 cm)

1-1/4" (3,2 cm)

2-1/2"

(6,4 cm) 1"

(2,5 cm)

60" (152,4 cm)

20"

(50,8 cm)

32" (81,3 cm)

3" (7,6 cm) 21-14"

(54 cm)

1-1/4"

(3,2 cm)

1/2" R.

(1,3 cm)

Kohler Co. 4 1043962-1-A
