IWILL Mp4s Instructions d'utilisation d'origine

mP4S Version 1.0A

Table of Content

FB11462000000

Quick Installation ....................................................... .3

Before Installation........................................................................3

Layout...........................................................................................4

Item Checklist.......................................................................4

Jumpers/ Connectors..................................................................5

Feature ....................................................................... 10

Motherboard Components Placement......................................10

Block Diagram..............................................................................12

Specifications..............................................................................13

Hardware Setup......................................................... 15

Install the Processor...................................................................15

Install Memory Modules..............................................................17

ATX Power Supply Connector....................................................18

Back Panel...................................................................................19

Chapter 1 Quick Installation

BIOS Setup ................................................................ 20

BIOS Setup.................................................................................20

Main Menu...................................................................................22

Standard CMOS Features..........................................................22

Advanced BIOS Features ...........................................................26

Advanced Chipset Features........................................................29

Integrated Peripherals...............................................................31

Power Management Setup..........................................................36

PnP/ PCI Configurations.............................................................40

PC Health Status.........................................................................42

IWILL Smart Setting....................................................................42

Load Fail Safe Defaults..............................................................44

Load Optimized Defaults............................................................44

Set Supervisor/ User Password Setting....................................45

Save & Exit Setup.......................................................................46

Exit Without Saving....................................................................46

On board Audio ......................................................... 47

Audio Features............................................................................47

IWILL 6ChannelsAudio/SuperAudio(Optional)..........................49

Driver Installation.......................................................................51

The Audio Rack..........................................................................53

Chapter 1 Quick Installation

Quick Installation

Before Installation

For installation, you may need some or all of the following tools:

Medium size flat blade screwdriver

Medium size Phillips head screwdriver

A 3/16 inch nut driver or wrench

ehterusneotsenilediugesehtwolloftsumsresU .noitallatsnigniruddetcetorpsidraobrehtom

.ffo-derewopsiretupmocruoyerusekaM.1

,tnempiuqecinortcelerehtollaekil,draobrehtomehT.2 snoituacerpreporpehtekatesaelP.citatsotevitisnessi agnihcuotybflesruoydnuorg,elbissopfI.tignildnahnehw evitcudnocstinidraobehtpeek.ksedroelbatlatem nidellatsniebotydaerdnaderugifnocsitilitnugnipparw .metsysruoy

yppolfdnadrahruoyhtobmorfyawastengamllapeeK.3 htobpeeK.srevirdwercscitengamyllaicepse,sevirdksid .debmessasidfitrapasksiddrahdnayppolf

stidnaretupmocruoymorfyawasdiuqildnaretawpeeK.4 .stnenopmoc

Chapter 1 Quick Installation

Item Checklist

[ V ] The motherboard

[ V ] I/O shield

[ V ] Operation manual

[ V ] ATA 100/66 IDE cable

[ V ] Floppy cable

[ V ] Power Installer CD

[ V ] 6CHG(6 channel audio bracket)

[ V ] 6CH1394 (1394 bracket, mP4S-1394 only)

Optional

[ ] USB riser kit

[ ] IWILL Super Audio (for SPDIF)

Layout

intel

IEEE1394

Controllor

Ethernet

Controllor

mP4S

mPGA478B

Chapter 1 Quick Installation

Jumpers/Connectors

PS2_SB

Clear CMOS

Flash Protect jumper

Disabled

(Default) Enabled

Clear CMOS

Flashable Protected by H/WControl by BIOS

(Default)

Normal

(Default)

Ethernet

Controllor

mPGA478B

Ethernet

Controllor

mPGA478B

Audio Jumper

LAN Setting

Case Open

Disabled

Enabled

(Default)

Enabled

(Default)

123

Chapter 1 Quick Installation

Ethernet

Controllor

mPGA478B

CPU Fan

Auxiliary Fan

System Fan

PINAssignment

1: GND

2: 12V

3: Sensor

Ethernet

Controllor

mPGA478B

Infrared connector (IR)

Internal USB connector

SMBus connector

PINAssignment

1: SMBUSCLK

2: NC

3: GND

4: SMBDATA

5: VCC

PINAssignment

1: 5V 6: NC

2: NC 7: CIRRX

3: IRRX 8: 5VSB

4: GND 9: NC

5: IRTX 10: NC

PINAssignment

1: 5V 6: 5V

2: USBDT2- 7: USBDT3-

3: USBDT2+ 8: USBDT3+

4: GND 9: GND

5: GND 10: NC

678910

2345

678910

2345

Chapter 1 Quick Installation

Ethernet

Controllor

mPGA478B

Aux_In/ CD_In Connector

SPDIF & IWILL 6CH bracket

PINAssignment

1: +12V 2:NC

3: NC 4: SPDIFO

5: SPDIFI 6: GND

7: NC 8: SPGPIO

9: NC 10: NC

11: BASS 12: XREARR

13: GND 14: GND

15: CENTER 16: XREARL

PINAssignment

1: Left Channel

2: GND

3: GND

4: Right Channel

1234

SPDIF 6CH

162

Ethernet

Controllor

mPGA478B

AT-PWR connector

ATX12V connector

PINAssignment

1: GND

2: GND

3: GND

4: 3.3V

5: 3.3V

6: 5V

PINAssignment

1: GND

2: GND

3: 12V

4: 12V

Chapter 1 Quick Installation

.oNNIPnoitinifeDoNNIPnoitinifeD

1V3.3+11V3.3+

2V3.3+21V21-

3dnuorG31dnuorG

4V5+41nOylppuSrewoP

5dnuorG51dnuorG

6V5+61dnuorG

7dnuorG71dnuorG

8dooGrewoP81V5-

9V5+91V5+

01V21+02V5+

ATX power connector

Ethernet

Controllor

mPGA478B

ATX connector

Chapter 1 Quick Installation

noitcnuF.ONNIPnoitinifeD

NO_RWP )ffO_tfoS/rewoP( 31,1

)DELIPCA(IPCA4,3 edonA:3NIP edohtaC:4NIP

)DELEDI(DELA8,7 edonA:7NIP edohtaC:8NIP

)TESER(TSR21,11 TSR:11NIP DNG:21NIP

DELP )DELrewoPmetsyS( 71,61,51 CCV:51NIP CN:61NIP DNG:71NIP

LK )kcoLdrarobyeK( 91,81 LK:81NIP DNG:91NIP

)rekaepS(RKPS42,32,22,12

CCV:12NIP CN:22NIP CN:32NIP KAEPS:42NIP )ZZUB(

Front panel connectorFront panel connector

Front panel connector

Ethernet

Controllor

mPGA478B

Front Panel

Chapter2 Feature

Features

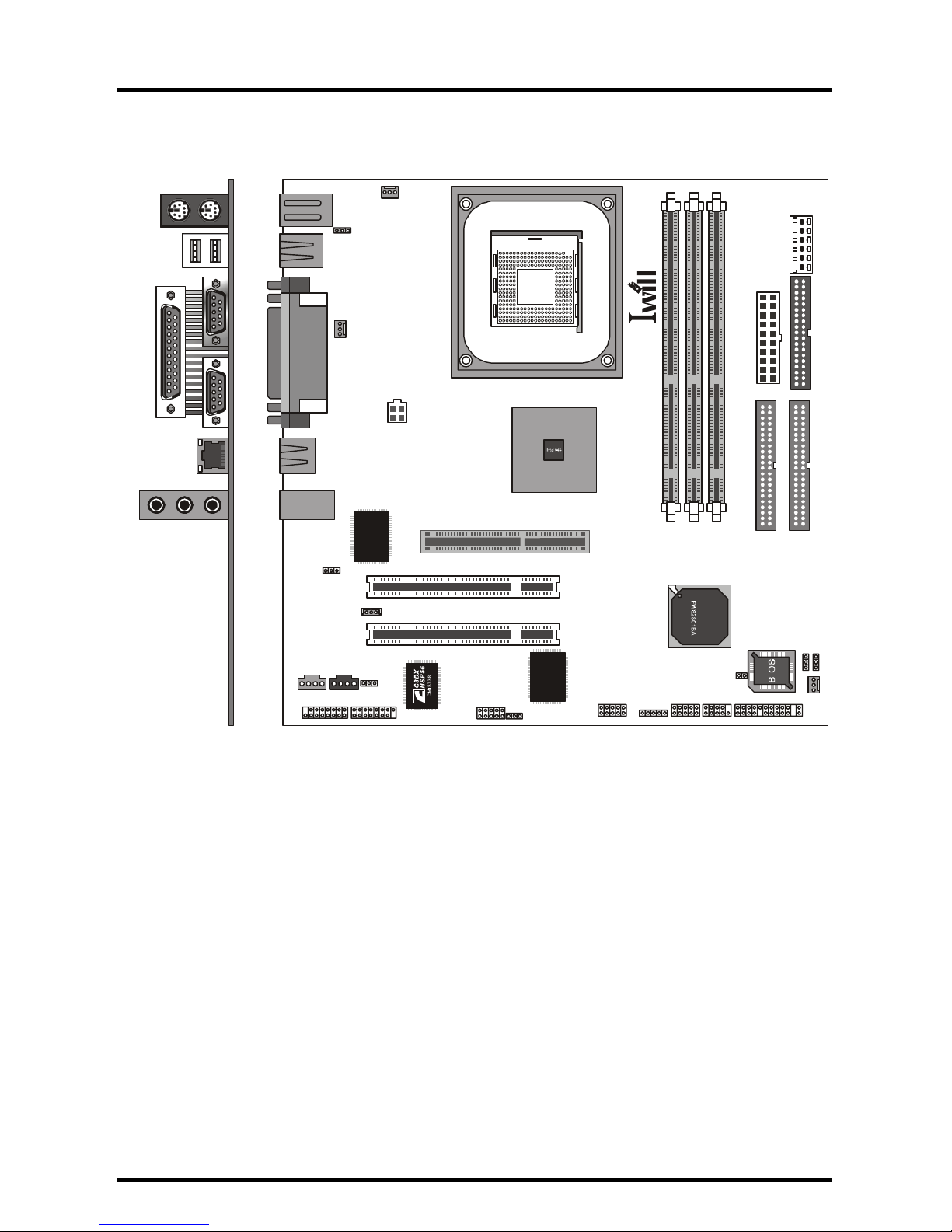

Motherboard Components Placement

intel

IEEE 1394

Controllor

Ethernet

Controllor

mP4S

mPGA478B

12 3
